宝可梦主题精灵球造型手办摆件结构设计

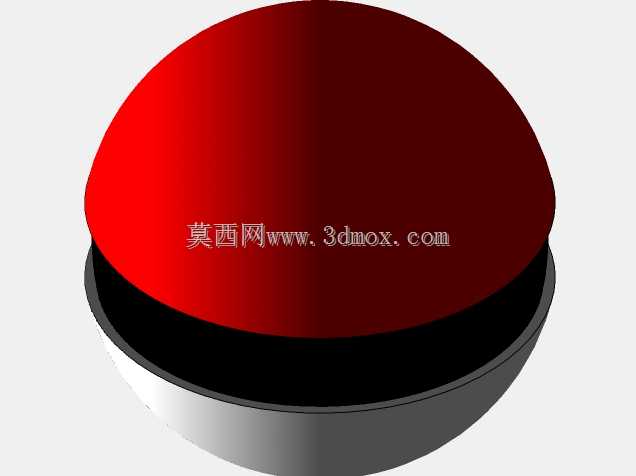

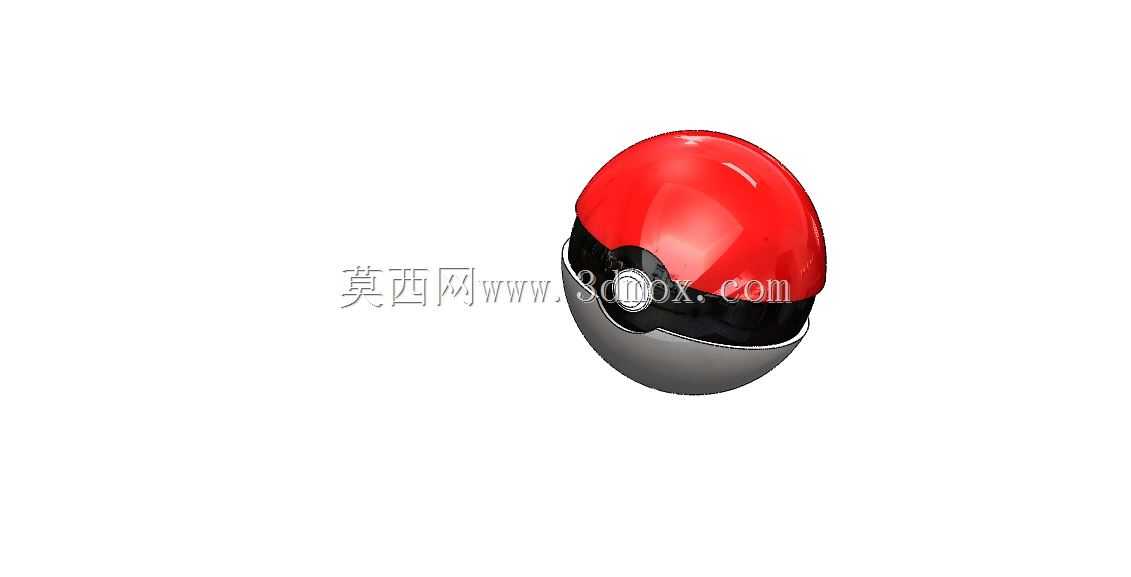

这款精灵球造型的结构件，最初的设计需求来自潮玩手办领域的定制化摆件开发，后续也可拓展应用于主题文创收纳、儿童玩具配件、IP联名快消品包装外壳等场景，在二次元周边量产、主题展陈道具制作、创意礼品开发等领域都有适配空间。从实际使用角度出发，该结构首先满足外观高还原度的要求，经典的上下半球分色结构，中部设置环形分隔带，正面居中布置触发按键结构，完全匹配大众认知里的精灵球视觉特征，同时兼顾日常摆放的稳定性，底部做了微小的平面切边处理，避免纯球形结构容易滚动滑落的问题，放置在桌面、展架上时无需额外支撑底座即可保持稳定直立状态。设计过程中首先确定整体的球形轮廓基准，采用回转体建模思路搭建主体框架，上下半球的分模线设置在中部黑色环带的居中位置，既符合视觉上的色彩分界逻辑，也能给后续注塑量产的模具开模提供便利，减少侧向抽芯的复杂结构，降低量产时的模具成本与成型不良率。中部的黑色环带并非简单的平面装饰，而是做了微凸的阶梯结构，一方面强化上下半球的视觉分层感，另一方面也作为上下壳体装配的定位止口，装配时上下半球可以通过环带内侧的卡扣结构实现扣合，无需额外螺丝固定，既保证外观面没有外露的连接结构，也能让普通用户徒手完成开合操作，适配内部放置小物件的收纳需求。正面的按键结构做了独立的分件设计，按键与上半球之间预留0.15mm的装配间隙，保证按键按压时有足够的活动行程，按键边缘做了R0.3的圆角处理，避免尖锐边角划伤使用者，同时按键背面设置了限位卡扣，防止按压时按键从壳体上脱落。外形尺寸方面，整体球体直径控制在70mm，这个尺寸既不会因为过大占用过多摆放空间，也不会因为过小导致细节表现力不足，中部环带的宽度设置为8mm，按键直径为12mm，所有外露的边角都做了不小于R0.2的圆角处理，符合玩具类产品的安全设计规范。安装边界上，该结构如果作为摆件使用，底部的支撑平面直径为15mm，放置时的接触面积足够保证在倾斜15度的平面上不会滑落；如果作为收纳外壳使用，内部腔体的有效直径为62mm，可以容纳直径60mm以内的小型物件，比如糖果、迷你徽章、便签纸条等；如果要拓展声光功能，上下半球的内侧预留了2mm的壁厚空间，可以容纳纽扣电池、小型LED灯珠与触发开关，无需额外改动外部轮廓即可实现按压发光的功能。建模过程中对曲面的顺滑度做了重点处理，上半球的红色曲面采用G2连续的曲率过渡，避免曲面出现斑马纹扭曲，保证后期做高光表面处理时不会出现光影断层，还原精灵球光滑亮面的视觉效果；下半球的灰色部分与上半球保持相同的曲率基准，合模后整个球体的轮廓度误差控制在0.1mm以内，不会出现上下半球错位的问题。材质选择上，外观面推荐采用ABS材质做高光注塑，红色部分可以直接用色母粒调色，黑色环带与按键采用哑光ABS材质，通过表面质感的差异强化视觉层次，不需要额外做喷涂处理就能达到不错的外观效果，也能降低量产的成本与环保风险。结构强度方面，壳体壁厚统一设置为2mm，在卡扣装配的位置做了局部加厚到2.5mm，反复开合测试中不会出现卡扣断裂的问题，1米高度自由落体到水泥地面时，壳体不会出现开裂，仅可能在表面留下轻微凹痕，满足日常使用的耐摔要求。针对不同的应用场景，该结构还可以做灵活的调整，比如作为儿童玩具使用时，可以在上下半球的内侧增加软胶缓冲层，降低开合时的夹手风险；作为展陈道具使用时，可以在上半球内部增加磁吸结构，配合金属支架实现悬浮展示效果；作为礼品包装使用时，可以在环带位置增加定制的激光雕刻区域，满足个性化定制的需求。整个结构没有复杂的异形曲面，所有特征都可以通过常规的注塑工艺实现，不需要特殊的加工设备，量产门槛较低，同时零件总数仅为上半球、下半球、环带、按键四个零件，装配工序简单，适合大规模批量生产。
