外六角头自攻型拉力螺栓结构设计

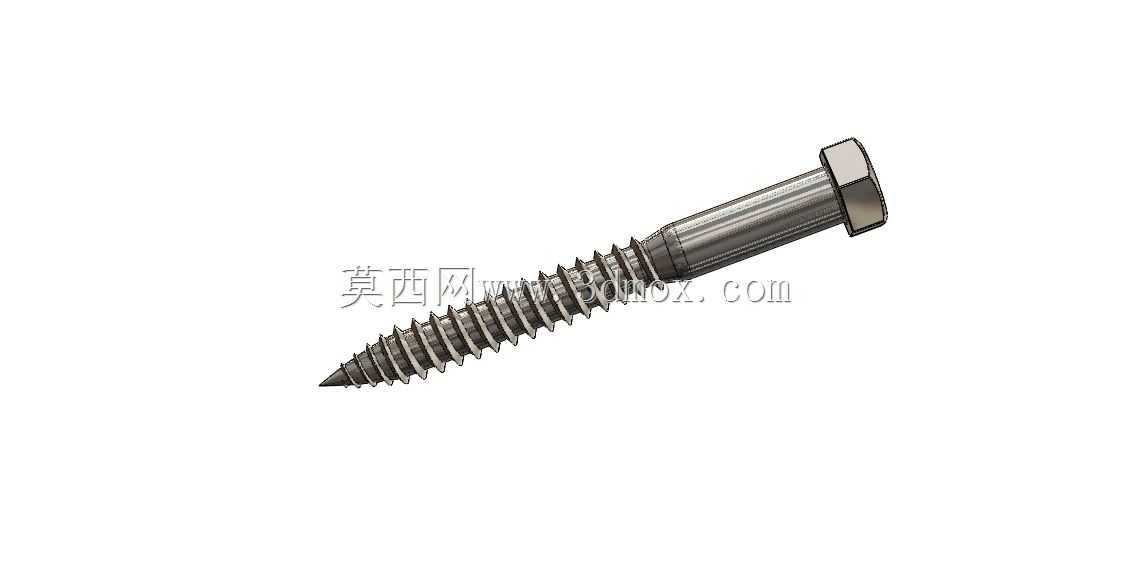

在户外轻钢结构临时固定、薄金属板材拼接、木质构件与金属基座的拉力锁紧场景中，这类外六角头自攻型拉力螺栓的应用频次极高，不同于普通机牙螺栓需要配套预制内螺纹或者螺母锁紧，该款螺栓的自攻螺纹段可以直接在被连接件的预制底孔内攻出匹配螺纹，大幅减少现场装配的工序步骤，尤其适合野外作业、现场改装等无法提前完成螺纹预制的施工场景。从结构设计逻辑来看，螺栓整体分为三个功能区段，头部采用标准外六角构型，能够适配普通开口扳手、套筒扳手的通用拧紧工具，不需要特殊定制工装就能完成大扭矩锁紧操作，头部下端设计有直径略大于杆身的承压台肩，锁紧后台肩可以完全贴合被连接件表面，分散锁紧时的压应力，避免薄板材被压溃变形。中间的光杆段是主要的拉力承载区段，这部分没有加工螺纹，截面保持完整的圆形实心结构，相比全螺纹螺栓，同等直径下的有效抗拉截面积更大，能够承受更高的轴向拉力载荷，在承受交变拉力的工况下，光杆段不存在螺纹牙底的应力集中缺口，抗疲劳性能也更优异，适合长期承受振动载荷的连接部位。前端的自攻螺纹段采用大螺距三角牙型，螺纹牙尖经过倒角处理，攻入底孔时的切削阻力更小，不会出现螺纹乱牙、攻入偏斜的问题，螺纹末端的锥度导向段可以顺利对准预制底孔，即使现场安装时孔位存在少量偏差，也能顺利导入完成锁紧。从安装边界来看，该螺栓适配的被连接件总厚度需要匹配光杆段长度，锁紧时需要保证光杆段完全穿过上层被连接件，让螺纹段全部进入下层需要攻丝的基座构件内，避免光杆段进入螺纹咬合区导致无法锁紧；预制底孔的直径需要匹配螺纹中径尺寸，底孔过大时会导致螺纹咬合牙数不足，拉力承载能力下降，底孔过小则会导致攻入扭矩过大，严重时会拧断螺栓或者导致螺纹牙崩裂。在实际选型应用中，这类螺栓常被用于配电箱柜体安装、轻钢龙骨与墙面的固定、设备支架与混凝土预埋木砖的连接、户外广告牌框架拼接等场景，相比传统的膨胀螺栓，它不需要在基材内钻孔后放置膨胀套，只需要在基材上预制适配底孔就能直接拧入完成固定，安装效率提升明显，而且锁紧后的轴向抗拉力更稳定，不会出现膨胀螺栓长期受振后松动脱出的问题。设计过程中需要重点校核光杆段与螺纹段的过渡位置，这个位置是整个螺栓的应力集中点，过渡圆角的大小直接决定螺栓的极限抗拉强度，圆角过小会导致热处理时出现应力集中裂纹，受拉时容易在过渡位置发生断裂，圆角过大则会导致光杆段长度不足，无法适配设计厚度的被连接件。螺纹段的牙型角度也经过反复调整，既保证攻入时的自攻切削性能，又保证锁紧后螺纹的咬合接触面积足够，避免受拉时螺纹滑牙失效。头部的六角对边尺寸严格遵循通用紧固件标准，确保市面上常规的扳手工具都能适配，不需要为了该款螺栓单独配置特殊工具，降低现场施工的工具成本。螺栓表面的处理层需要兼顾防锈与减摩性能，攻入时表面的减摩层可以降低螺纹与基材之间的摩擦阻力，减少拧紧需要的扭矩，同时长期在户外潮湿环境下使用时，防锈层可以避免螺栓生锈锈死，后期维护拆卸时能够顺利拧出，不会因为锈蚀导致连接件无法拆解。
