双列滚柱轴承三维结构设计

在重载传动系统的设计选型环节，滚柱轴承始终是承担径向复合载荷的核心支撑部件，这类轴承广泛应用在冶金轧机辊道、矿山破碎设备主轴、重型减速机输入输出端、工程机械行走机构等需要承受大径向力、同时伴随一定偏载力矩的工况场景中，区别于常规深沟球轴承的点接触受力形式，滚柱轴承依靠滚动体与滚道的线接触特性，能在相同安装边界尺寸下承载更高的额定动载荷，适配中低速、高负载的连续运转工况。

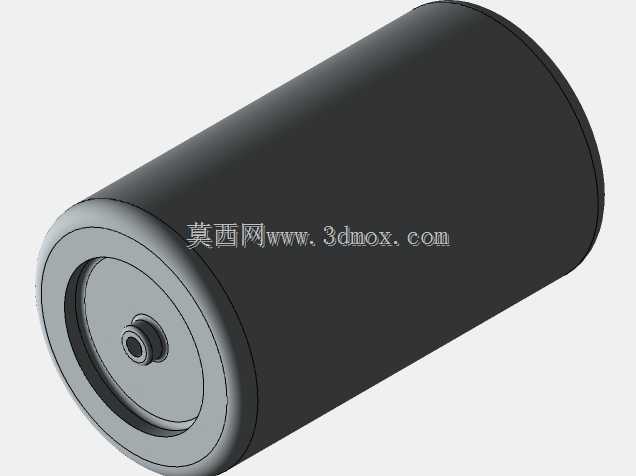

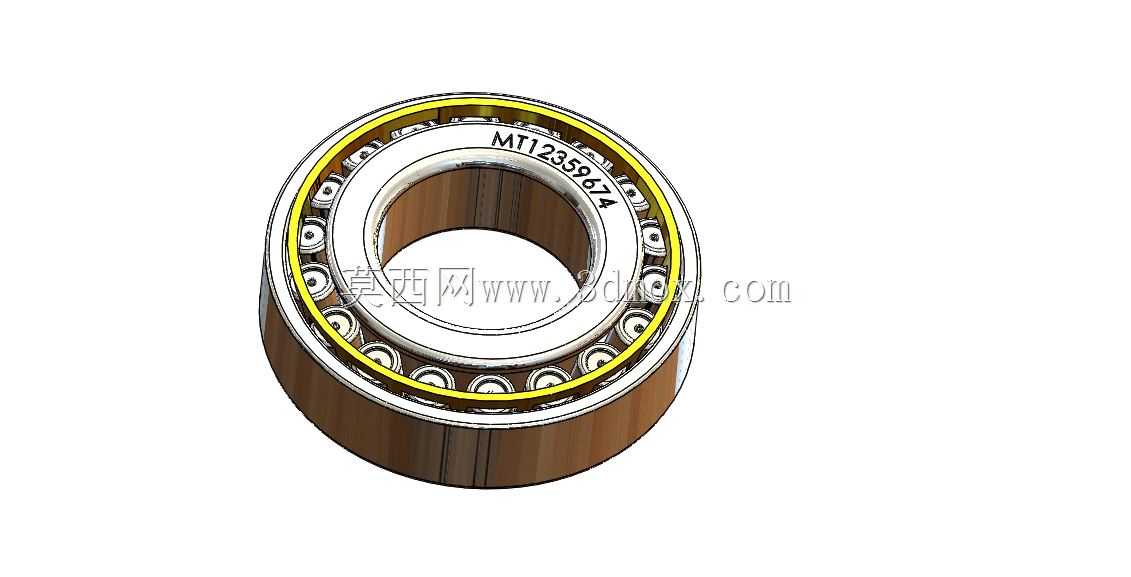

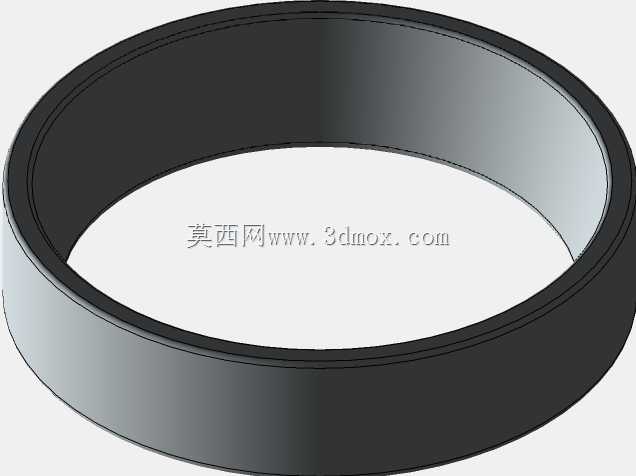

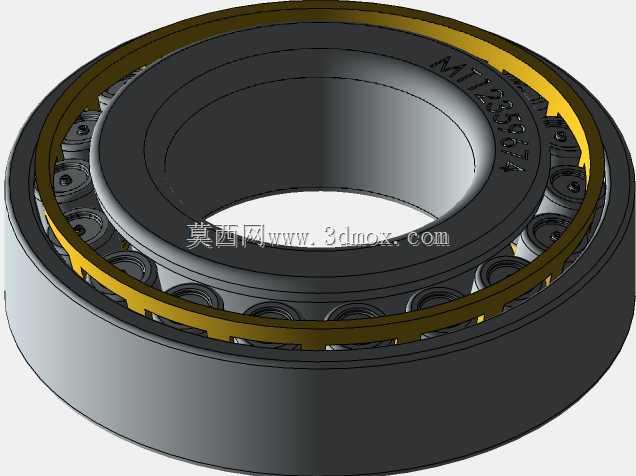

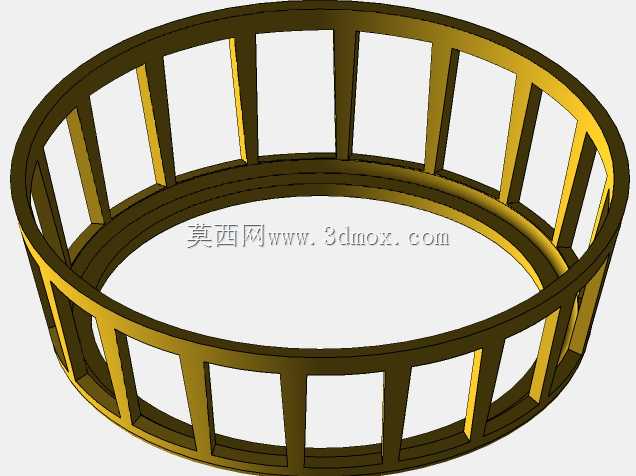

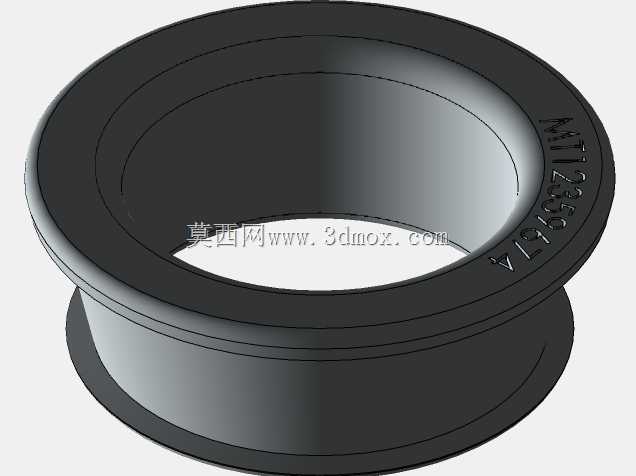

从实际设备运行的需求出发，这款双列滚柱轴承的设计首先围绕载荷分布均匀性展开，内圈设置双滚道结构，两列圆柱滚子交错排布，保持架采用兜孔式结构对每一粒滚子进行独立限位，避免滚子在运转过程中出现歪斜、卡滞的问题，外圈外侧设置定位挡边，可直接与轴承座孔形成过渡配合，安装时无需额外添加轴向定位套即可完成径向与轴向的初步限位，内圈与轴的配合面选取基孔制公差，适配常用的h6、k6级轴加工精度，降低现场装配的配作难度。

设计过程中优先考虑了安装边界的适配性，轴承的轴向宽度、外径、内径尺寸均参照通用重载轴承的安装尺寸系列进行匹配，可直接替换同规格的常规双列滚子轴承，无需对原有设备的轴承座、轴肩尺寸进行二次修改，降低设备改造的零件适配成本。滚道的曲率参数经过反复校核，确保滚子与滚道的接触应力分布在材料许用应力范围内，避免长期运转过程中出现滚道点蚀、滚子端面磨损的早期失效问题，保持架的兜孔间隙设置在合理区间，既保证滚子运转过程中有足够的润滑脂存储空间，又不会因间隙过大导致滚子在启停瞬间产生冲击异响。

在结构细节处理上，轴承两侧预留了密封件安装槽位，可根据实际使用场景选配接触式橡胶密封或者非接触式金属防尘盖，在粉尘较多的矿山、建材类设备中使用时，加装密封结构可有效阻挡外界粉尘、颗粒物进入滚道内部，延长润滑脂的更换周期，减少日常维护的工作量；在稀油润滑的闭式齿轮箱内部使用时，可拆除密封件，依靠箱体内的飞溅润滑油对滚道与滚子进行持续润滑，适配不同润滑场景的使用需求。

从建模逻辑来看，整个模型采用参数化建模思路搭建，内圈、外圈、滚子、保持架四个核心零件均通过尺寸参数驱动，后续如果需要调整轴承的内径、宽度或者滚子数量，只需要修改对应参数即可快速生成新规格的轴承模型，无需重新进行草图绘制与特征搭建，能大幅提升同系列不同规格轴承的建模效率。建模过程中对所有倒角、圆角特征均按照实际加工工艺要求进行设置，轴肩过渡圆角、滚道边缘的卸荷槽结构都完整还原，避免出现工艺无法实现的尖锐棱角结构，模型的装配关系完全按照实际装配顺序设置，可直接用于后续的虚拟装配干涉检查、运转仿真动画制作，也能导出工程图用于生产加工的图纸参考。

在实际设备的装配环节，这类双列滚柱轴承需要注意内圈与外圈的安装同轴度偏差控制，同轴度过大会导致单列滚子受力过载，大幅缩短轴承的实际使用寿命，安装时优先采用热装工艺对轴承内圈进行加热，避免通过敲击外圈的方式进行装配，防止滚子与滚道受冲击产生压痕。日常运维过程中，需要根据运转转速、环境温度定期补充润滑脂，及时清理密封件周边堆积的粉尘杂物，观察轴承运转过程中的温升与异响情况，出现异常时及时停机检查滚子与滚道的磨损状态，避免故障扩大影响整台设备的正常运转。
