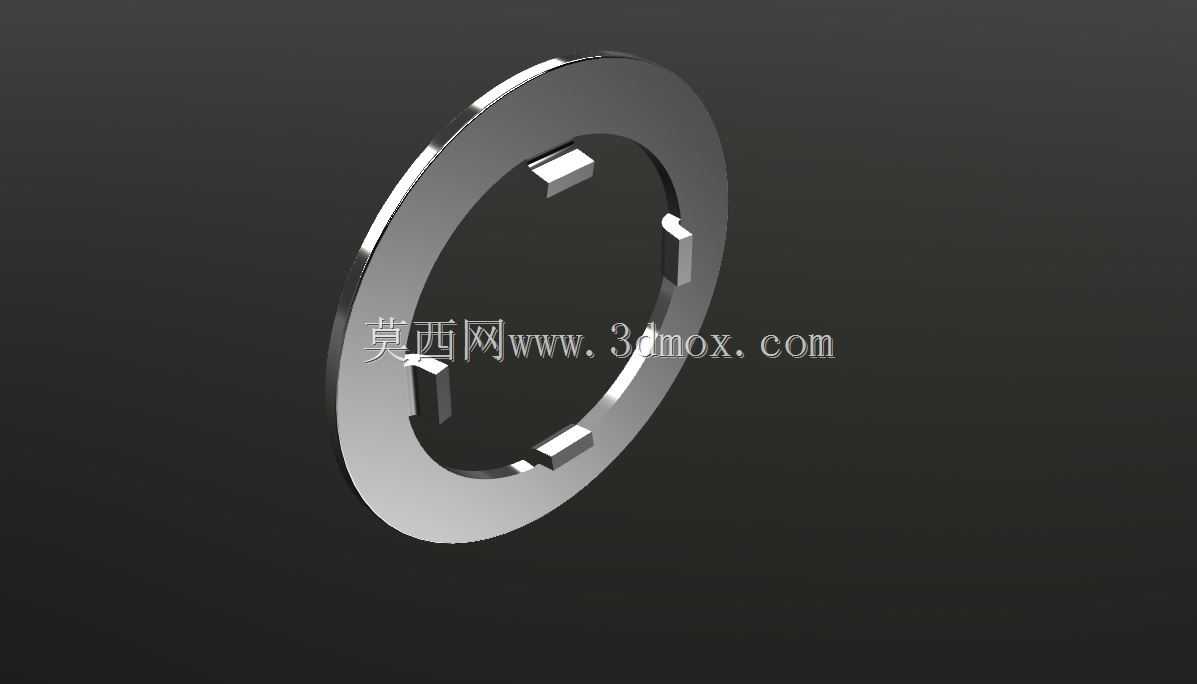

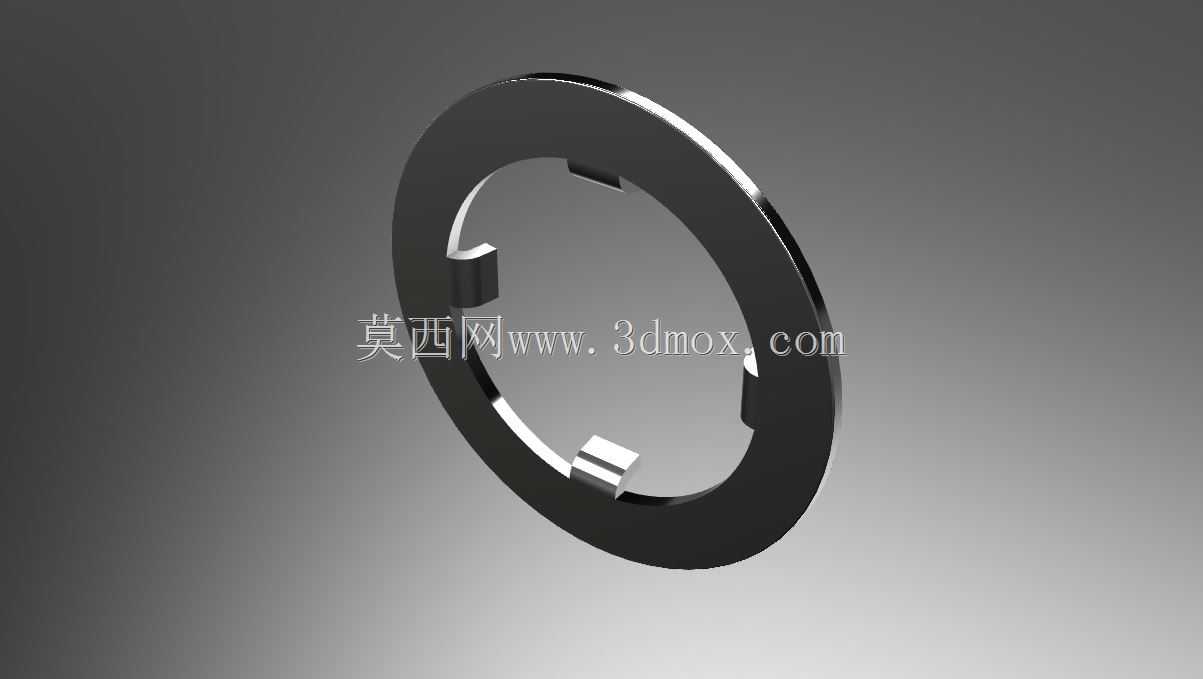

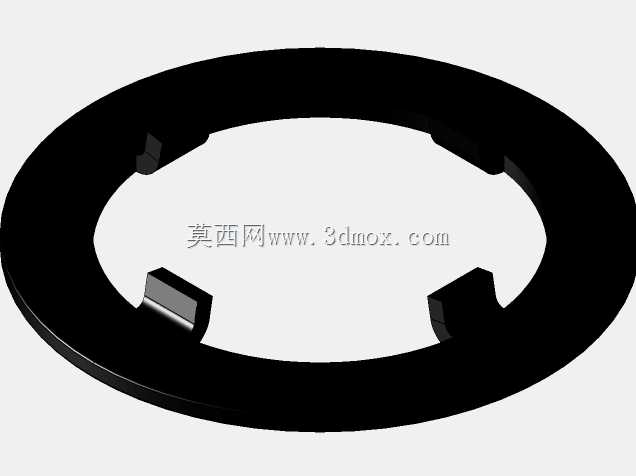

45mm规格不锈钢钳口配套止动垫圈

在钳具类工装的实际使用场景里，钳口与基体的连接可靠性直接决定装夹作业的稳定性，尤其是45mm口径的台虎钳、机用平口钳这类常用装夹工具，长期承受交变夹持载荷、切削振动冲击时，普通平垫圈很容易出现压溃、滑移、跟随螺栓转动的问题，最终导致钳口松动错位，影响加工件的装夹精度，严重时还会造成工件飞出的安全隐患。这款配套45mm不锈钢钳口的垫圈，正是针对这类工况做的结构优化设计。从功能特性来看，它区别于常规平垫圈的核心点，是在内圈均匀设置了三个凸起的卡齿，安装时卡齿可以直接嵌入钳口安装面的预制卡槽内，彻底限制垫圈自身的周向转动，配合螺栓锁紧后，能将螺栓的预紧力均匀分散在钳口的安装接触面上，避免局部应力集中造成钳口安装面凹陷变形，同时卡齿的止动作用可以抵消设备运行过程中产生的周向剪切力，防止螺栓在长期振动下出现回松退扣的问题。材质选用不锈钢，一方面是适配钳口本身的不锈钢材质属性，避免不同金属接触产生的电化学腐蚀，延长配件在车间潮湿、多切削液环境下的使用寿命，另一方面不锈钢的强度韧性足够承受装夹时的挤压载荷，不会像普通镀锌垫圈那样容易出现锈蚀粘连、拆卸困难的情况。设计过程中首先要匹配45mm钳口的安装边界：垫圈的外径刚好覆盖钳口安装沉孔的承压面，不会超出钳口侧边影响工件装夹，内径尺寸适配对应规格的连接螺栓，保证螺栓能顺利穿过同时不会有过大的配合间隙，三个内卡齿的位置、凸起高度都严格对应钳口安装面的卡槽尺寸，凸起高度控制在1.5mm，既保证卡合足够牢固不会脱出，又不会在安装时顶起螺栓头部影响锁紧效果，垫圈的厚度经过载荷校核，在额定最大夹持力下的压缩变形量控制在0.02mm以内，不会因为长期受压变薄导致预紧力损失。实际安装时不需要额外加工配件，只要将卡齿对准钳口的卡槽放入，再穿入螺栓按规定扭矩锁紧即可，日常维护中如果需要更换钳口，垫圈可以重复使用，不会因为单次拆卸就出现卡齿断裂、变形失效的问题。这类带止动结构的垫圈除了用在虎钳钳口的连接上，在其他需要承受周向振动、要求连接副防松的工装连接位置，只要尺寸匹配也可以通用，它解决了普通平垫圈+开口销防松结构占用空间大、安装拆卸繁琐的问题，在紧凑的钳口安装空间里，仅靠自身结构就实现了承压分散、周向止动、防松退的多重作用，不需要额外增加防松零件，也减少了装配时的零件清点工作量。从结构建模的角度看，这个零件的建模逻辑并不复杂，但细节尺寸的匹配度直接决定使用效果：卡齿的倒角处理要避免安装时刮伤卡槽内壁，垫圈的两个端面要保证足够的平面度，否则锁紧时会出现偏载，导致螺栓预紧力不均匀，内外圆的同轴度公差要控制在合理范围，避免安装后卡齿错位无法顺利卡入卡槽。在车间实际作业里，很多操作工遇到钳口松动的问题，第一反应是加大螺栓锁紧扭矩，反而容易造成螺栓断裂、钳口安装孔滑牙的故障，其实往往是垫圈选型不对，没有止动结构的垫圈在振动下很快就会失去预紧力，换成这种带内卡齿的专用垫圈，按标准扭矩锁紧后，即使长期进行粗加工、重切削的装夹作业，钳口的连接位置也不会出现松动移位，能有效减少装夹校准的辅助时间，也避免因为钳口松动造成的加工废品、安全事故。
