十字槽手动螺丝刀结构设计方案

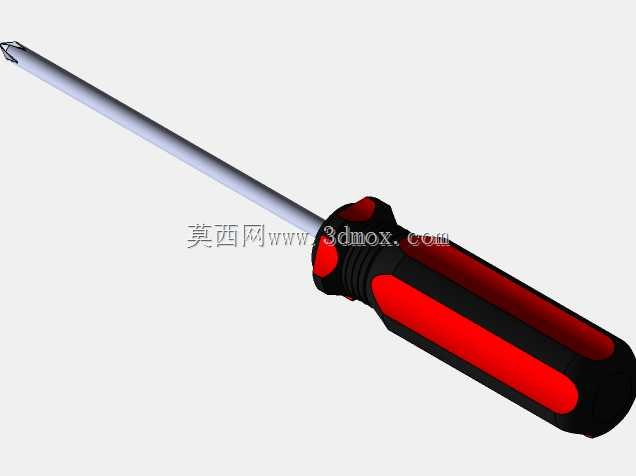

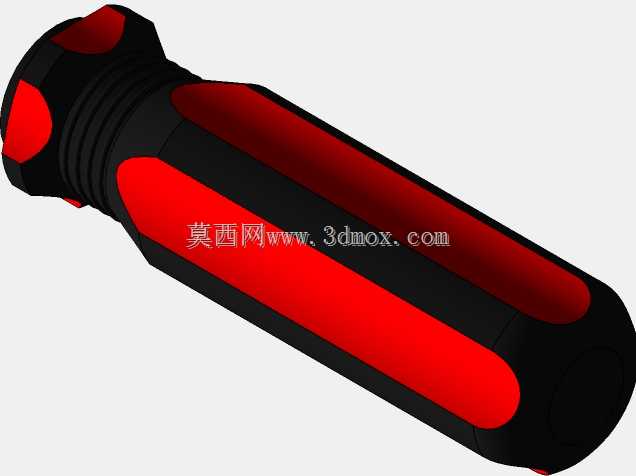

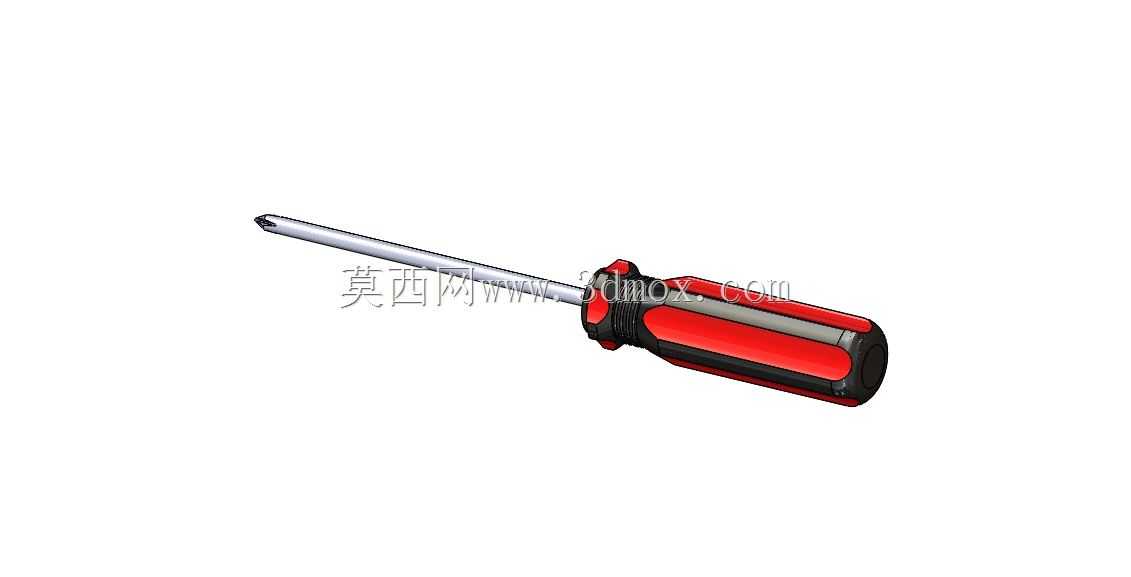

日常设备维保、装配工位上，十字螺丝刀是出现频率最高的手动紧固工具之一，小到消费电子拆机、电气柜接线端子紧固，大到小型设备组装、工装夹具调试，都能见到这类工具的使用场景。这款十字螺丝刀的设计完全贴合一线操作的实际需求，没有多余的装饰性结构，每一处造型都服务于实际使用功能。刀杆部分采用通体合金结构钢的直杆设计，从批头位置一直延伸到手柄内部的嵌装段，整体做了同轴度公差约束，保证旋拧过程中刀杆不会出现偏摆，避免拧花螺丝十字槽的问题。批头的十字刃口做了精准的角度匹配，完全适配GB/T 818标准下的十字槽机丝、自攻螺丝，刃口边缘做了微小的倒钝处理，既不会因为过于锋利容易崩口，也能保证和螺丝槽的贴合面积足够大，传递扭矩的时候不会出现打滑脱槽的情况。手柄部分采用双色注塑的结构设计，内部是高强度的硬质工程塑料骨架，和刀杆的嵌装段做了周向的防滑卡位，保证大扭矩旋拧的时候刀杆和手柄之间不会出现相对转动；外层包裹的是软质防滑橡胶层，表面做了多道轴向的防滑凸筋，凸筋的弧度完全贴合人手握持时的指腹轮廓，不管是手掌干燥还是沾有少量油污的工况下，都能提供足够的握持摩擦力，不会出现打滑脱手的问题。手柄的尾部做了圆弧过渡的大直径端面，当需要施加轴向顶紧力的时候，手掌根部抵在这个端面上，压强分布均匀，长时间操作也不会出现局部压疼的情况。从尺寸边界来看，这款螺丝刀属于中等规格的通用款，刀杆直径适配M3到M6区间的常用十字螺丝，整体长度控制在单手握持操作的舒适区间，不管是在开阔的装配台面上操作，还是在电气柜内部、设备夹缝这类狭窄空间里作业，都不会因为尺寸过长出现干涉。刀杆和手柄的衔接位置做了平滑的过渡锥面，没有突兀的台阶，当需要深入沉孔内操作螺丝的时候，这个过渡段可以顺利进入沉孔开口，不会被孔边卡住。设计过程中重点考虑了长期使用的疲劳问题，整体的重心落在手柄靠近刀杆的三分之一位置，握持的时候手腕不需要额外施加力矩平衡工具重量，连续操作半小时以上也不会有明显的手腕酸胀感。刀杆的表面做了防锈处理，在车间相对潮湿的环境下存放也不容易出现锈迹，不会因为锈层卡滞影响后续使用。和普通的单色塑料手柄螺丝刀相比，这款的手柄防滑层在低温环境下也不会出现变硬打滑的问题，北方冬季没有供暖的车间里使用也能保持稳定的握持手感。批头的硬度做了合理的匹配，既保证足够的耐磨性，长期使用不会出现刃口磨圆的情况，也不会因为硬度过高在遇到较大扭矩的时候出现崩断飞溅的安全隐患。在装配线的实际使用中，这类螺丝刀通常会和不同规格的螺丝配套放置在工位旁，统一的手柄造型可以让作业人员快速识别工具类型，不需要反复比对就能拿到适配的工具，减少工位上的辅助操作时间。做三维建模的时候，刀杆部分的回转特征通过旋转凸台生成，刃口的十字槽结构通过拉伸切除完成，同时对刃口的受力位置做了应力校核，保证额定扭矩下的结构强度；手柄部分的曲面造型通过多段样条曲线拟合，反复调整曲面曲率保证握持的贴合度，软硬胶的结合位置做了嵌槽结构，保证双色注塑的时候两种材料能够牢固结合，不会出现使用过程中软胶层脱落的问题。整体结构没有多余的可拆卸零件，不存在使用过程中零件松脱掉落的风险，适合在有防静电要求、防异物掉落要求的装配场景下使用，比如电子元器件组装工位，不会因为工具零件脱落造成电路板短路之类的质量隐患。
