可调式机械摄影光圈结构设计

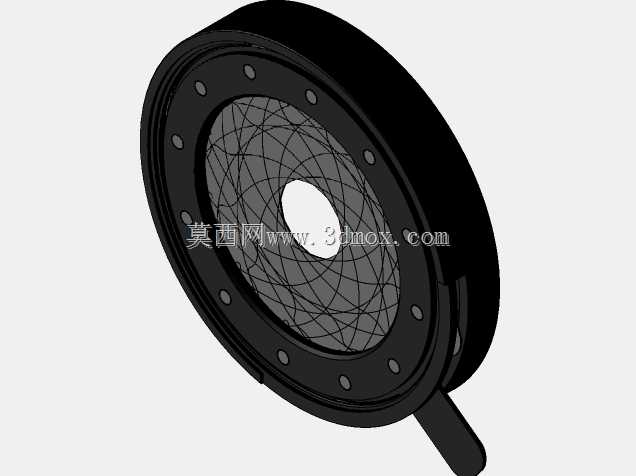

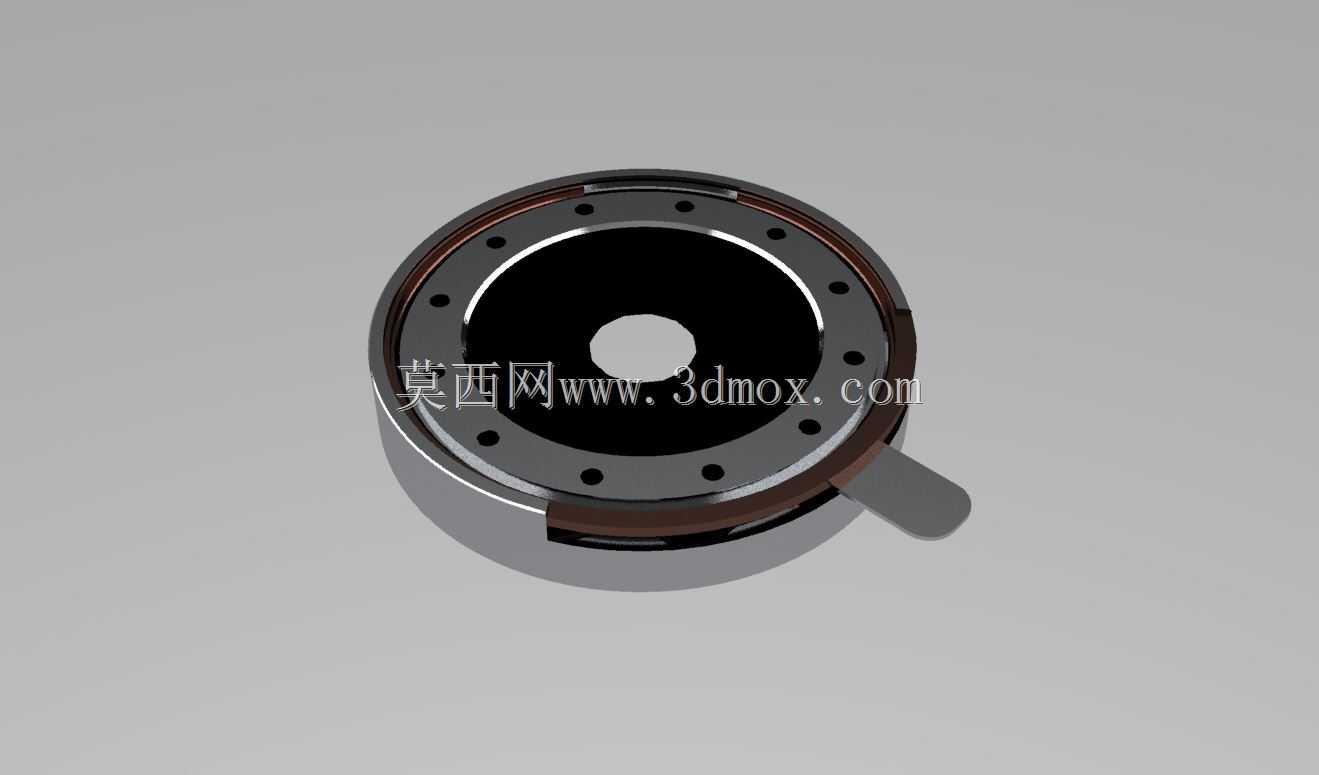

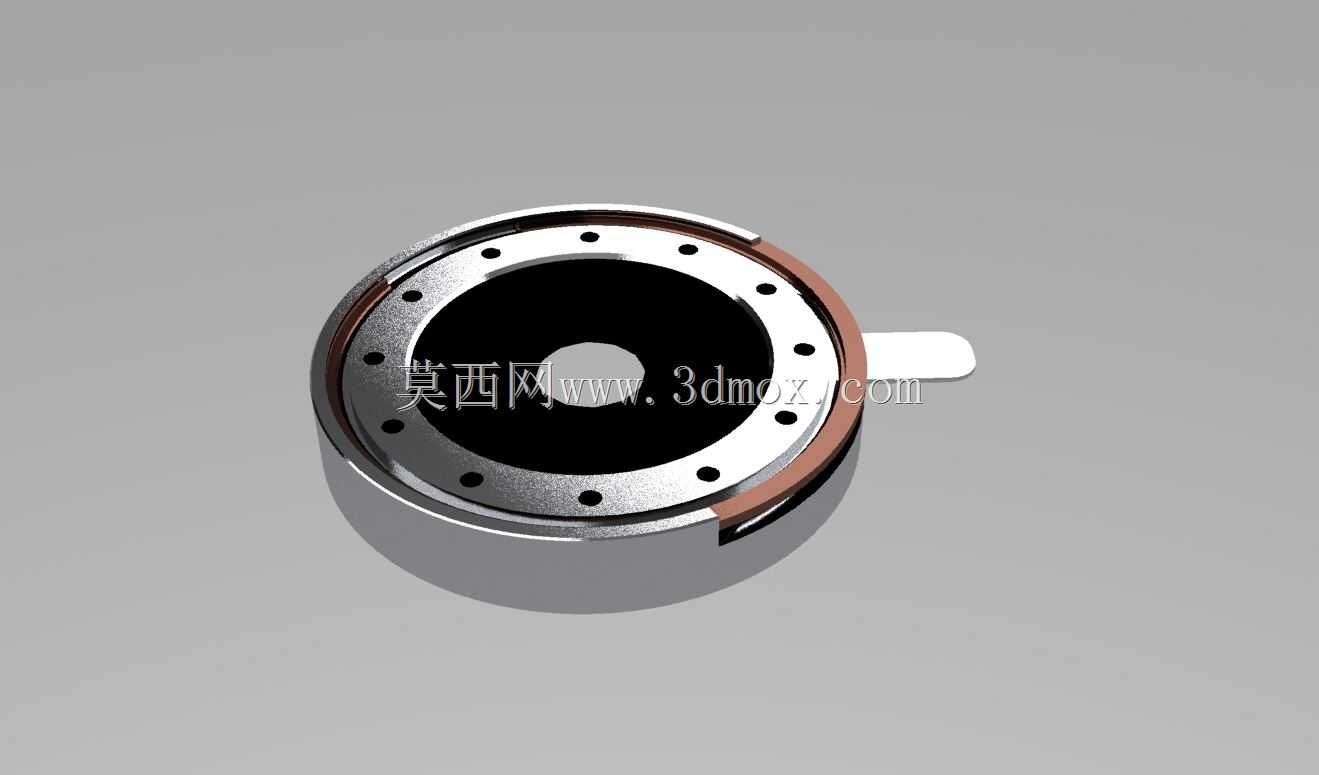

这款机械光圈结构最早脱胎于传统光学镜头的光阑设计，现在除了摄影器材领域，在工业视觉检测、光学实验平台、舞台灯光调控、特种照明设备的光路调节环节都有广泛应用，不少需要精准控制通光孔径的光路系统，都会采用这类纯机械调节的光圈结构，相比电子控制的光阑，它不需要额外供电，纯机械传动的可靠性更高，在高温、强电磁干扰的特殊工况下也能稳定工作，不会出现电子元件失效导致的孔径调节故障。从结构功能来看，这款光圈通过侧边的拨杆驱动内部的多层叶片同步转动，能够实现通光孔径的连续无级调节，调节过程中叶片的运动轨迹经过精准约束，始终保持通光孔为正圆形，不会出现多边形畸变，保证通光区域的形状规整，避免光路中出现杂光衍射影响成像或者照明效果。整个结构的运动副都做了间隙配合设计，拨杆的操作阻尼均匀，既不会因为间隙过大出现调节旷量，也不会因为配合过紧导致调节卡滞，在全行程调节过程中，每一个孔径位置都能稳定保持，不会出现叶片自行移位的情况。设计这款结构的时候，首先要确定的是最大通光孔径和最小通光孔径的调节范围，根据应用场景的通光需求，先定好固定基座的内外径尺寸，基座上的安装孔位是沿圆周均匀分布的，用来和镜头筒、光路安装座做同轴固定，安装孔的位置度公差要控制在0.02mm以内，保证光圈安装后和光路的同轴度，避免通光孔偏心导致的光路偏移。内部的叶片是整个结构的核心零件，每一片叶片的型线都是经过运动仿真反复校核的，既要保证多片叶片叠加运动时不会出现干涉，还要保证在最小孔径位置时，叶片之间的贴合缝隙足够小，不会出现漏光的情况，叶片的厚度根据整体结构的尺寸做了优化，在保证结构刚性的前提下尽可能做薄，减少多层叶片叠加后的整体厚度，压缩整个光圈组件的轴向安装尺寸。叶片和基座、叶片和驱动转盘之间的连接采用小直径的销轴结构，销轴的两端做了翻边铆接处理，既保证叶片转动灵活，又不会出现销轴脱落的问题，驱动转盘和固定基座之间采用圆周方向的滑动配合，转盘上的拨槽和每个叶片的驱动销配合，当拨杆带动转盘转动时，所有叶片会同步绕各自的固定销轴转动，实现孔径的同步缩放。从安装边界来看，这款光圈的整体外形为圆盘式结构，轴向厚度较薄，侧边伸出的调节拨杆长度控制在合理范围内，不会占用过多的径向安装空间，基座上的安装孔可以适配不同规格的标准镜头接圈，也可以根据设备的安装需求定制孔位，不管是集成到成品摄影镜头内部，还是作为独立的光阑组件加装到工业光路系统中，都不需要对原有设备的结构做大幅度改动。在实际选型使用的时候，要注意根据光路的通光直径选择对应规格的光圈，保证最大通光孔径能够覆盖光路的最大通光需求，同时调节拨杆的操作空间要预留足够，避免安装后拨杆被周边结构件挡住无法完成全行程调节。另外这类纯机械光圈的叶片表面一般做了发黑消光处理，减少叶片表面的反光，避免光线在结构内部多次反射形成杂光，影响最终的光学效果，固定基座和驱动转盘的材料一般选用轻质铝合金，在保证结构强度的同时降低整体重量，适合对重量有要求的手持摄影设备或者机载光学平台使用。
