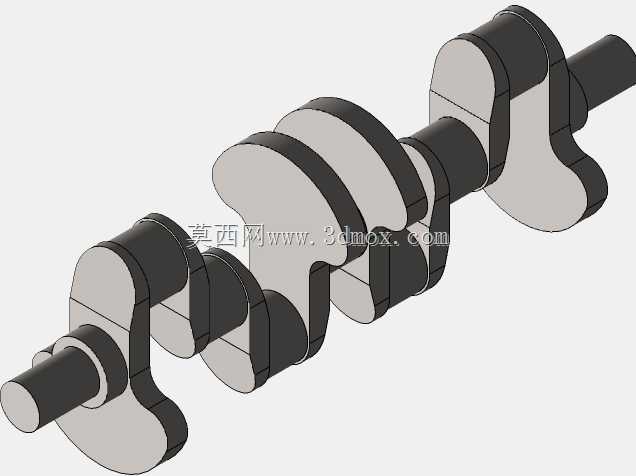

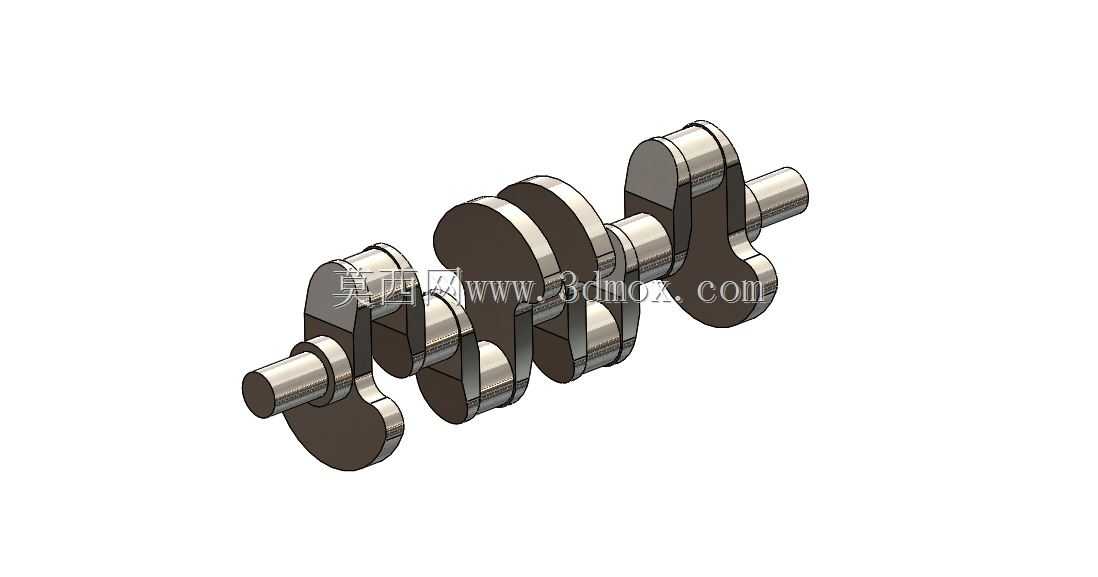

在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套三维结构完整还原了直列四缸机型配套曲轴的全部结构细节,可直接用于动力总成的结构匹配验证、运动仿真校核以及教学演示场景。从实际装机的工况需求出发,设计时首先要匹配对应缸径、行程的活塞连杆组运动参数,每个曲柄销的偏心距严格对应活塞的设计行程,保证活塞运行到上止点、下止点时的位置精度,避免出现撞气门、活塞碰缸盖的装配干涉问题。整体结构采用全支撑式布局,相邻两个曲柄销之间都设置有主轴颈,主轴颈的直径比曲柄销大15%左右,既可以保证曲轴在高速旋转时的抗弯刚度,也能给主轴承提供足够的承压面积,降低单位面积的轴瓦比压,减少长期高负荷运行下的轴瓦磨损风险。曲柄臂的外形采用了变厚度的椭圆过渡设计,和主轴颈、曲柄销的衔接位置全部做了大圆角滚压预处理的结构预留,这个位置是曲轴应力集中最严重的区域,圆角半径控制在轴颈直径的5%-8%区间,既不会因为圆角过大影响轴瓦的有效安装宽度,也能有效降低应力集中系数,提升曲轴的疲劳强度,应对交变载荷下的长期运行需求。曲轴的轴向定位设置在中间位置的主轴颈处,两侧预留有止推片的安装槽,槽宽尺寸严格匹配标准止推片的厚度公差,保证曲轴受热膨胀时的轴向窜动量控制在0.1-0.3mm的合理区间,既不会因为窜量过大导致正时齿轮错位、离合器分离不彻底,也不会因为窜量过小出现热态下的卡滞问题。两端的结构分别做了功能适配,动力输出端设置有法兰盘,法兰端面上的螺栓孔位置度严格匹配飞轮的安装孔位,中心位置预留有轴承安装孔,用来支撑变速箱一轴的前端;前端轴颈位置依次预留了正时齿轮、皮带轮、油封的安装轴段,各轴段的直径按照装配顺序依次递减,方便零件从前端压装到位,同时油封轴段的表面粗糙度要求预留了加工标注位置,保证油封的密封效果,避免机油渗漏。油道的设计采用了斜向贯通的内部钻孔结构,从主轴颈表面的进油口通过斜油道连通到对应的曲柄销表面,每个曲柄销都有独立的压力润滑油路,保证发动机运行时压力机油可以持续输送到连杆轴瓦的摩擦面,形成稳定的油膜,油道的孔口位置全部做了倒角处理,避免油道孔口的锐边割裂轴瓦表面的油膜,同时也方便装配时的油道清洁,避免铁屑残留堵塞油路。做三维建模的时候,先根据动力参数确定各轴颈的中心距、偏心距,先绘制主轴颈、曲柄销的回转体轮廓,再通过拉伸、放样做出曲柄臂的实体,之后做布尔运算合并为整体,再逐一添加油道、安装孔、法兰连接孔、键槽等细节特征,所有的倒角、圆角特征都按照实际加工工艺的顺序添加,避免建模时出现特征失败、薄壁错误的问题,同时所有配合面的尺寸都预留了合理的公差带,和连杆、主轴承、飞轮、正时齿轮的配合面分别采用对应的配合公差,保证装配时的互换性。这套结构的安装边界需要注意,主轴颈的同轴度公差要控制在0.02mm以内,各曲柄销的相位角严格按照180°的间隔分布,对应四缸机1-3-4-2的点火顺序,保证各缸的做功间隔均匀,发动机运行时的转动惯量平衡,曲柄臂上的平衡块结构和曲柄为一体化设计,平衡块的外形按照偏心质量的配平需求做了去重优化,既可以抵消活塞连杆组往复运动产生的一阶、二阶惯性力,也不会因为平衡块尺寸过大和缸体下部、油底壳出现运动干涉,旋转时的外轮廓轨迹和周边固定件的安全间隙预留不小于8mm,满足高速旋转时的形变避让需求。
