金属导向滑轮结构三维设计

项目分类:3D模型 发布时间:2021-10-16 ID:326857

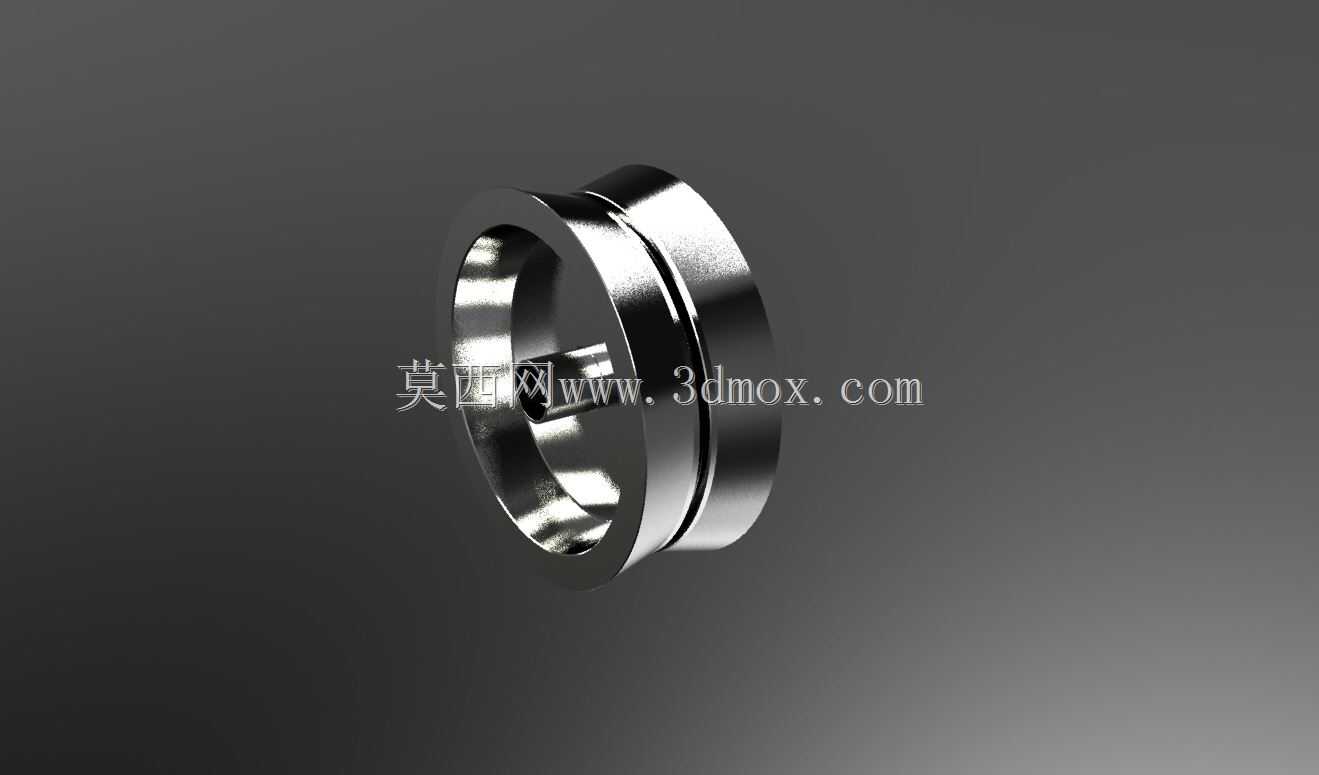

  • 金属导向滑轮结构三维设计
  • 金属导向滑轮结构三维设计

在起重吊装、物料输送、线缆导向等诸多工业场景中,滑轮是承担载荷传递、运动方向转换的核心基础零件,其结构合理性直接影响整套机构的运行稳定性与使用寿命。这款滑轮采用单轮槽一体式结构设计,轮缘与轮毂通过辐板平滑过渡,整体为回转对称构型,加工时可通过车削工艺一次装夹完成主要型面加工,有效降低装夹误差带来的形位公差偏差。轮槽型面经过圆弧优化,槽底曲率半径匹配常用钢丝绳、牵引带的截面尺寸,工作时绳索与槽壁的接触应力分布均匀,避免局部应力集中导致的绳索磨损加剧问题,同时槽口两侧设置微小倒角,防止绳索偏摆时被锐边切割损伤。轮毂部分设计有标准通孔,可适配对应直径的固定芯轴,孔壁与芯轴的配合公差选取基孔制间隙配合区间,既保证转动时的灵活度,又不会因间隙过大产生径向窜动,轮毂端面预留有挡圈安装槽位,装配时可通过轴用挡圈限制滑轮的轴向位移,避免运行过程中滑轮沿芯轴窜动脱轨。从安装边界来看,这款滑轮的轴向厚度控制在紧凑区间,轮缘外径与轮毂直径的比例经过载荷校核,在满足额定承载能力的前提下尽可能降低整体重量,减少转动惯量,使得机构启动、换向时的冲击更小。在生产线的物料牵引工位,这类滑轮常安装在机架端部作为导向轮使用,牵引带绕过轮槽完成水平到垂直方向的路径转换,轮槽的对中性能可防止牵引带在高速运行时出现跑偏现象;在小型起重设备中,该滑轮可作为定滑轮使用,改变施力方向,配合卷扬机构完成重物的垂直提升,轮体的金属材质经过表面硬化处理,耐磨性能优异,可承受长期反复的绳索摩擦,减少日常维护的更换频率。设计过程中,针对轮槽与轮毂连接的辐板位置,通过有限元分析对不同壁厚下的应力分布做了迭代计算,最终选取的辐板厚度可在额定载荷下将最大应力控制在材料许用应力的三分之一以内,同时避免壁厚过大造成的材料浪费与重量冗余。轮体的所有棱边都做了倒钝处理,不仅能消除加工后的应力集中点,也能避免装配、维护过程中锐边划伤操作人员。在实际选型适配时,需要注意安装芯轴的长度需覆盖轮毂厚度并预留两侧挡圈的安装空间,机架上的安装座开孔需与芯轴直径匹配,保证芯轴固定后不会随滑轮转动,同时轮槽的中心平面需与绳索、牵引带的运动平面重合,偏角控制在允许范围内,否则会加剧轮槽单侧磨损,甚至出现绳索脱槽的故障。不同于多槽滑轮多用于大载荷多绳牵引场景,这款单槽滑轮更适合中小载荷的导向、换向场景,结构简单可靠,安装维护便捷,在自动化生产线、小型起重设备、线缆敷设设备、健身器材等领域都有广泛的应用空间,其回转对称的结构也使得动平衡性能优异,即使在较高的线速度下运行也不会产生明显的振动与噪音。
