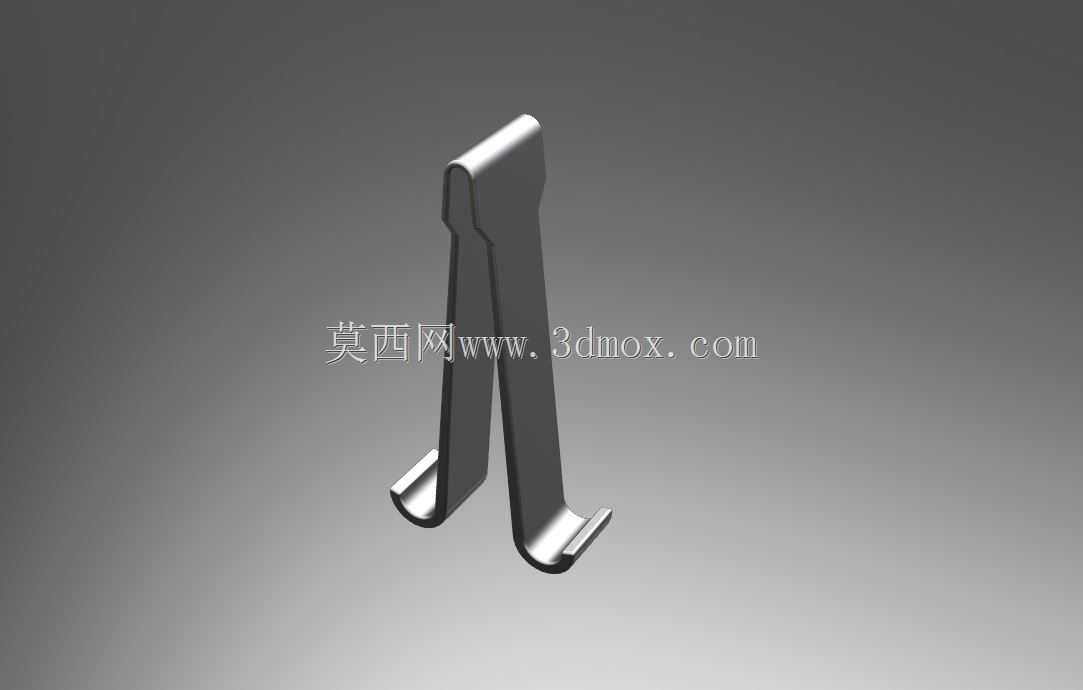

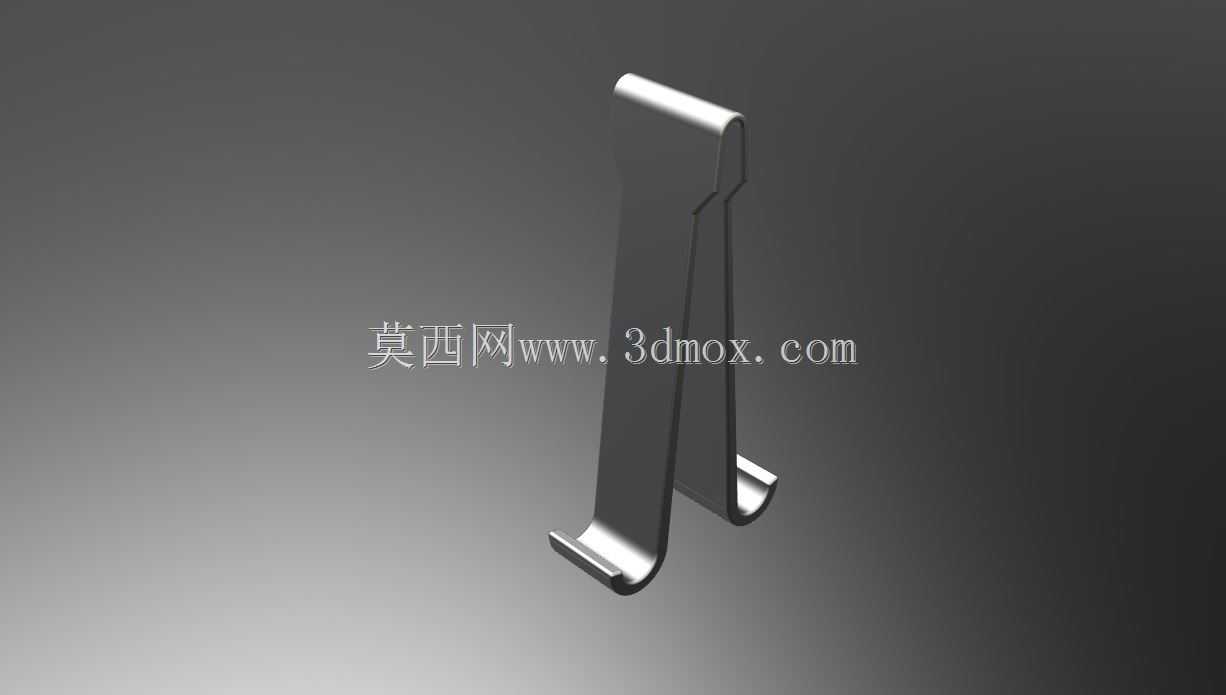

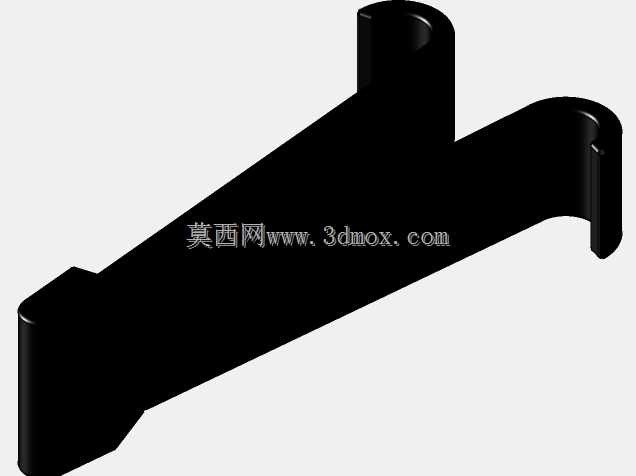

日常工装夹具设计、小型设备装夹定位场景里,这类一体成型的弹性钢夹是出镜率极高的小部件,很多刚入行的结构设计人员容易忽略这类小零件的细节设计,往往直接套用通用模型,实际投产使用时才会出现夹持力不足、拆装卡滞、长期使用形变失效的问题。从结构形态来看,这款钢夹采用单板材一体冲压弯折成型,没有额外的铰接销轴、弹簧等附加零件,整体靠弯折形成的V型开口提供弹性夹持力,两个支臂的上端是连为一体的平直段,作为受力按压区,下端向内弯折出带圆弧过渡的钩状夹持端,这个钩状结构不是简单的直角弯折,末端做了向外微翘的导向斜边,安装的时候不需要完全掰开支臂,顺着导向边就能推到待夹持的板件或者杆件上,装配效率比平口夹持结构高不少。
设计这类钢夹的时候,首先要明确实际使用场景的夹持厚度边界,两个支臂在自由状态下的开口尺寸要比最小夹持厚度小15%-20%,这样才能保证装夹后有足够的预紧力,不会因为设备运行的振动出现松脱,同时最大开口量不能超过材料的弹性形变极限,一般选用65Mn弹簧钢作为基材的话,单次形变量控制在材料厚度的8倍以内,就能保证上万次开合不会出现塑性形变。支臂的截面不是等厚度的平直结构,靠近上端连接的位置做了局部压筋处理,这个细节很多新手设计的时候会漏掉,压筋的作用是提升支臂的整体刚性,避免按压的时候支臂出现侧向扭曲,导致两个夹持端错位,无法均匀贴合被夹持工件表面。下端的钩状夹持面做了细微的滚花压纹处理,不是光滑平面,滚花的深度控制在0.1mm左右,既能增加夹持摩擦力,又不会因为压纹过深在被夹持工件表面留下明显压痕,适合用在对表面质量有要求的钣金设备外壳装夹、线束临时固定、工装板定位等场景。
从安装适配性来看,这款钢夹不需要额外的固定座,自身的弹性结构就能直接卡在厚度1mm到5mm的板件边缘,或者直径3mm到8mm的圆杆上,两个夹持钩的内圆弧半径做了通用化设计,既能贴合平板的直角边缘,也能适配圆杆的弧面,不会出现线接触导致的夹持应力集中。按压区的宽度设计成12mm,刚好适合成年人拇指和食指捏合施力,捏合的时候两个支臂张开的行程控制在10mm以内,不需要太大的按压力度就能完成拆装,长期重复操作也不会造成手指疲劳。支臂的弯折处都做了R2以上的圆角过渡,没有尖锐的冲切毛边,一方面是避免安装的时候划伤操作人员,另一方面圆角过渡能减少弯折处的应力集中,避免长期反复开合出现断裂失效。
在实际设备应用中,这类钢夹常用来替代螺丝、卡扣做快速拆装的结构连接,比如小型设备的检修盖板固定,不需要工具就能徒手拆开盖板,检修完成后对准位置一按就能卡紧,比螺丝固定的效率高3倍以上;在生产线的工装板上,也常用来固定待加工的小型工件,夹持力稳定,不会像塑料卡扣那样因为温度变化出现老化松脱;还有部分电气柜内部的线束整理,也会用这类钢夹把线束卡在柜体内的安装筋上,固定牢靠,拆装调整线束走向的时候也很方便。设计的时候还要注意,钢夹的表面处理一般采用发黑或者镀锌处理,发黑处理的成本更低,适合室内干燥环境使用,镀锌处理的防锈能力更好,适合户外或者潮湿环境的设备使用,根据实际使用场景选择对应的表面处理工艺,就能大幅提升零件的使用寿命。另外,两个支臂的对称度公差要控制在0.2mm以内,如果对称度超差,会出现一边夹持力大一边夹持力小的情况,使用过程中很容易从工件上滑脱,冲压生产的时候要靠成型模具保证尺寸精度,成型后要做回火处理,消除冲压过程中产生的内应力,避免使用过程中出现应力释放导致的夹持力衰减。
