双页平开合页结构设计方案

　　在民用建筑门窗、工业设备箱柜门体、小型机电设备防护舱的铰接结构选型中，这类双页平开合页是应用覆盖范围极广的一类转动连接件，核心作用是实现两个被连接件之间绕固定销轴的定轴转动，同时承担门体与安装基座之间的载荷传递，保证开合过程中门体不会出现径向窜动或轴向偏移。从实际工程应用场景来看，这类合页既可以用于室内木质平开门、钢制防火门的转动连接，也能适配各类电气控制柜、设备检修门、小型储物舱门的铰接需求，不同安装场景下对合页的页片厚度、销轴直径、安装孔位排布的要求存在明显差异，设计阶段需要先明确安装边界条件再开展结构细化。

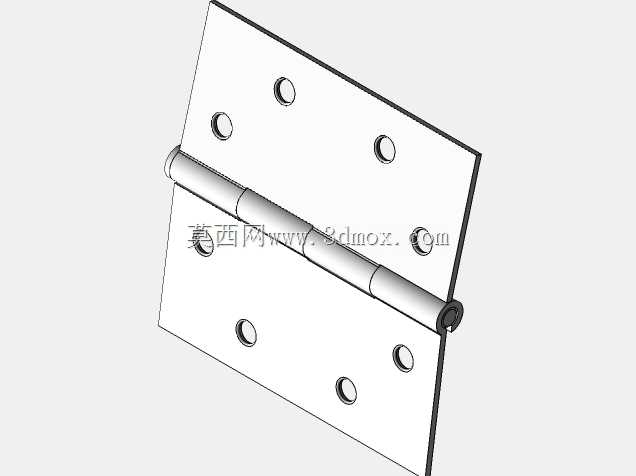

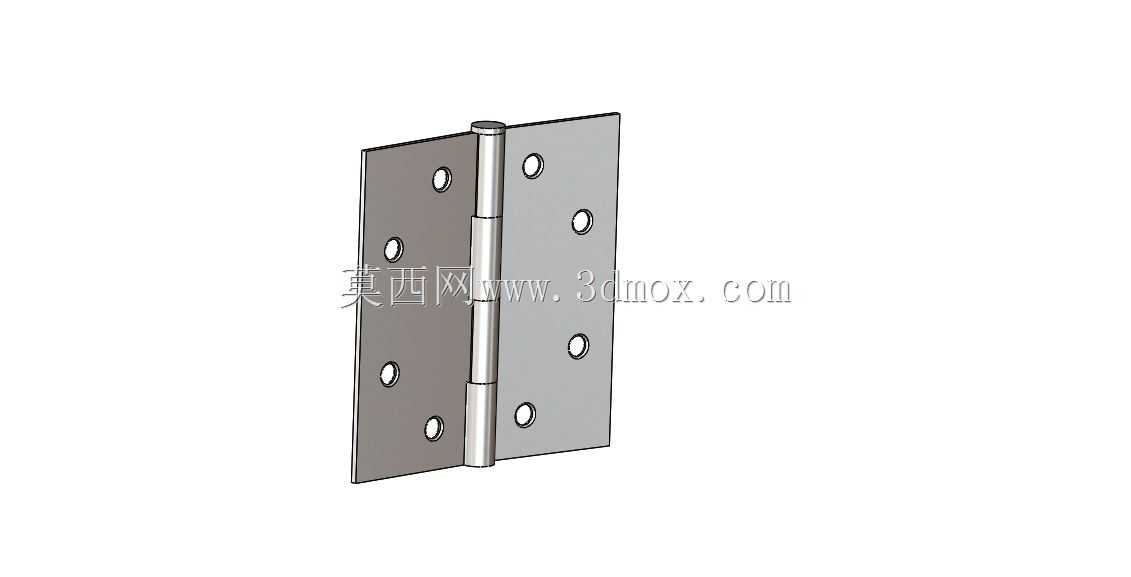

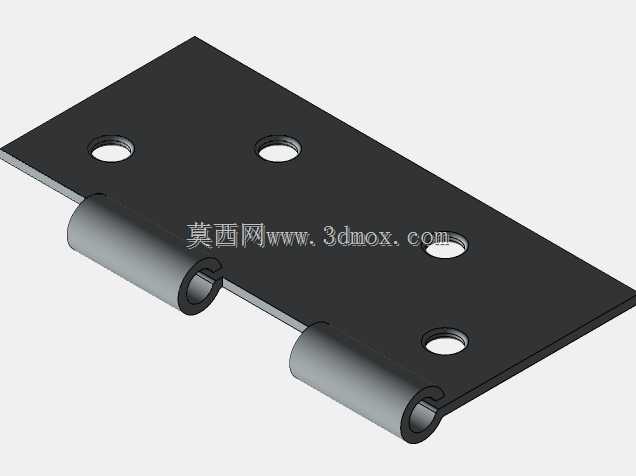

　　这款合页的结构采用对称双页片搭配贯通式销轴的经典布局，两个页片分别通过冲压成型工艺加工出卷边轴套，轴套同轴度公差控制在0.02mm以内，装配后销轴贯穿所有轴套段，两端做墩头处理防止销轴脱出，转动过程中页片之间的摩擦面为轴套内壁与销轴外壁的圆柱面配合，配合间隙控制在0.03-0.05mm之间，既保证转动无卡滞，也避免间隙过大导致门体下垂。页片上的安装孔采用等距排布设计，每个页片设置4个沉头安装孔，孔位间距按照常规门体安装的通用尺寸规范设定，沉头深度适配标准十字沉头螺钉的头部尺寸，安装后螺钉头部不会突出页片表面，避免开合过程中与门框或相邻结构发生刮擦。

　　设计过程中首先需要确定合页的额定承载能力，这一参数直接决定页片的板材厚度、销轴直径以及轴套的接触长度：常规室内门用合页单页承载在20-30kg区间时，页片采用2mm厚度的冷轧钢板即可满足强度要求，销轴直径选用6mm规格，轴套总接触长度不小于25mm；如果是工业设备重型检修门使用，单页承载提升至50kg以上时，页片厚度需要增加到3mm，销轴直径提升至8mm，同时轴套接触长度对应加长，避免长期承重后轴套变形导致转动卡滞。页片的外形边缘做R1圆角处理，去除冲压产生的锐边毛刺，既避免安装过程中划伤操作人员，也能减少开合过程中与密封胶条的摩擦损耗。

　　安装边界方面，这类合页的安装需要在门体和门框上预留对应的安装平面，两个安装平面的平行度公差需要控制在0.1mm/m以内，否则合页装配后会产生附加安装应力，长期使用会导致页片变形、销轴磨损加剧。安装孔的定位需要保证两个页片的轴套同轴，装配时先将其中一个页片固定在门框上，穿入销轴后再调整门体上另一页片的位置，确认门体开合无卡顿后再拧紧所有固定螺钉。合页的转动角度范围为0-180度，常规使用场景下开合角度多在0-90度区间，设计时在页片的转动接触位置预留了0.5mm的间隙，避免门体转动到90度位置时两个页片发生刚性碰撞。

　　从结构可靠性角度考虑，这类合页的销轴与轴套之间可以根据使用场景选择是否添加润滑结构，对于免维护要求较高的设备柜门场景，可以在轴套内壁预涂固体润滑涂层，减少长期使用的磨损量；对于民用门窗场景，可以在销轴位置预留注油间隙，方便后期定期加注润滑油维护。页片的表面处理根据使用环境选择，普通室内环境采用镀锌钝化处理即可满足防锈要求，潮湿或户外使用场景则需要采用不锈钢材质或者增加喷塑层，提升耐腐蚀性能。

　　在三维建模过程中，需要重点关注页片卷边轴套的成型特征，卷边后的轴套内径与销轴的配合公差需要严格按照间隙配合要求设定，同时要保证两个页片的轴套在装配后同轴，避免出现干涉。安装孔的沉头特征需要与所选标准螺钉的尺寸完全匹配，建模时可以直接调用标准沉头孔特征，保证孔的锥角、深度参数符合紧固件安装要求。整体装配完成后需要做转动干涉检查，模拟0-180度开合过程中所有零件的相对位置，确认不存在结构刮擦或运动卡滞的问题，同时要校核页片在额定载荷下的变形量，保证最大变形量不超过0.1mm，避免长期承重后门体出现下垂错位的问题。
