同步齿形传动皮带三维结构设计模型

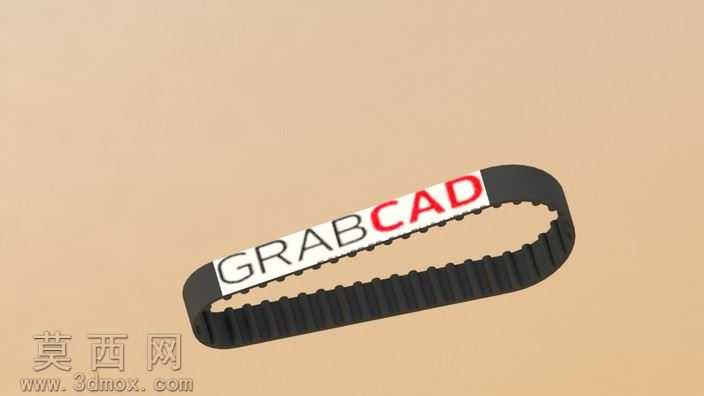

本模型为同步齿形传动皮带的三维参数化设计成果，建模过程依托主流三维机械设计软件完成，整体采用闭环环形结构设计，精准还原了同步带的核心结构特征。建模阶段首先通过草图绘制确定皮带的节线长度、整体带宽与基础轮廓，针对内侧等距排布的梯形传动齿，采用阵列特征完成批量齿形的生成，严格控制齿距、齿高、齿根圆角等关键参数，保证齿形与带轮啮合时的匹配精度，避免传动过程中出现滑齿、跳齿问题。皮带主体采用柔性橡胶材质的渲染设定，表面添加细微的哑光磨砂质感，还原工业橡胶带的真实触感与视觉特征，齿面部分做轻微的粗糙度区分，模拟长期啮合传动的使用质感，带体外侧的标识区域通过贴图映射完成文字标识的附着，保证标识与带体曲面完全贴合，无拉伸变形、错位等问题。结构设计上，该同步带兼顾了传动精度与缓冲性能，带体主体的柔性特征可在建模软件中通过柔性体仿真设定，模拟传动过程中带体的弯曲形变与张力分布，齿形的等距排布保证了传动比的恒定，相较于普通平皮带具备更精准的传动效率，无相对滑动，可应用于对传动精度有要求的机械传动场景。设计过程中重点考量了带体的闭合接缝处理，采用无缝环形结构设计，避免接缝处的结构突变影响传动平稳性，同时对带体边缘做圆角过渡处理，减少带体运行过程中的应力集中问题，延长皮带的实际使用寿命。渲染阶段采用暖调纯色背景突出皮带主体结构，通过三点布光方案打亮带体的齿形结构与外侧曲面，清晰展示齿形排布规律与带体整体形态，阴影部分做柔化处理，避免生硬阴影遮挡结构细节，整体模型结构完整，参数可编辑，可直接用于传动机构的装配仿真、运动模拟以及产品展示场景，能够为机械传动系统的设计提供精准的零部件参考，也可用于相关机械教学演示、产品结构展示等用途。
