老式手摇齿轮传动手电钻结构三维设计

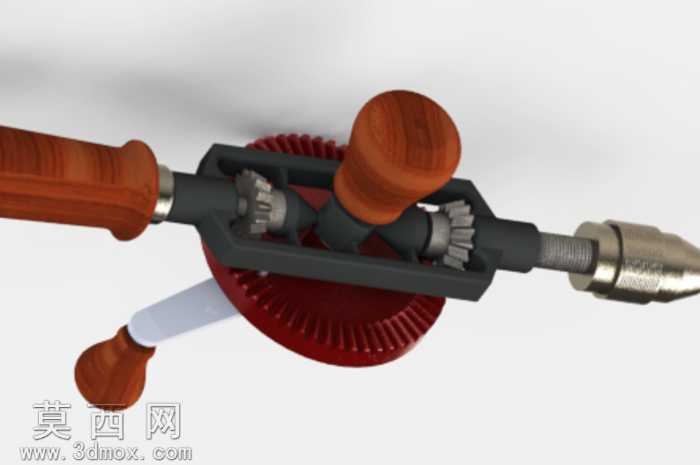

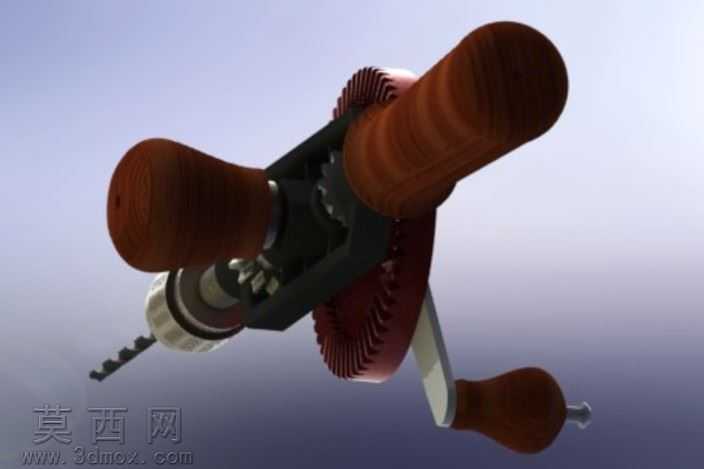

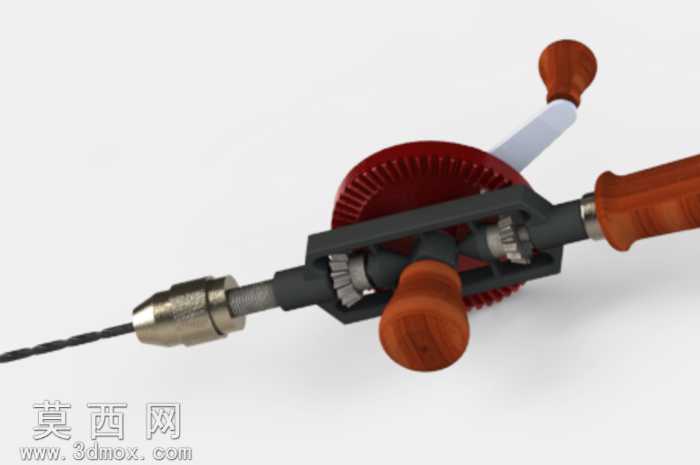

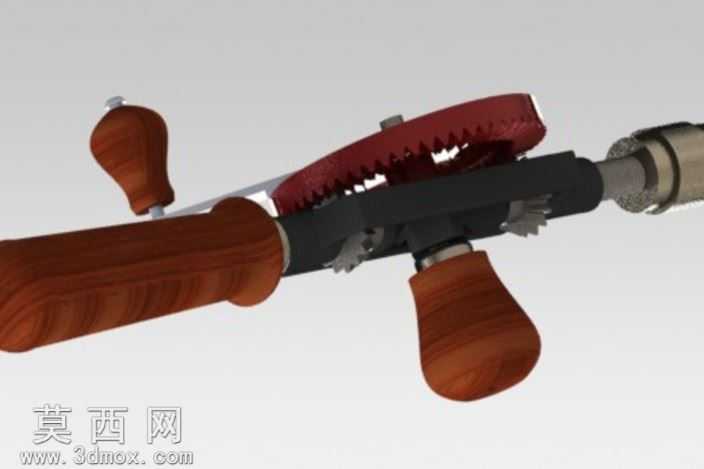

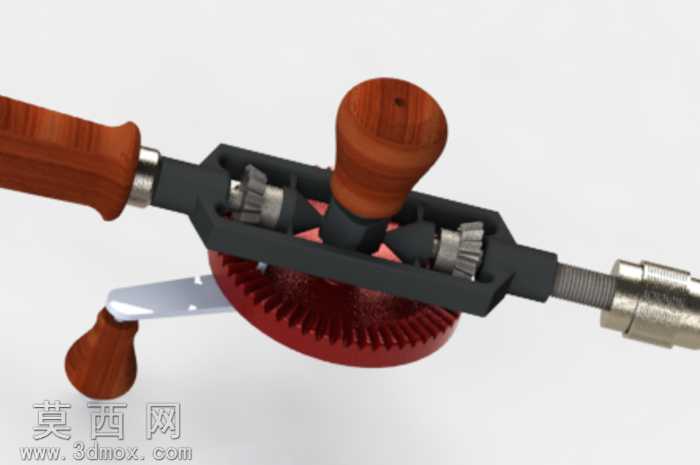

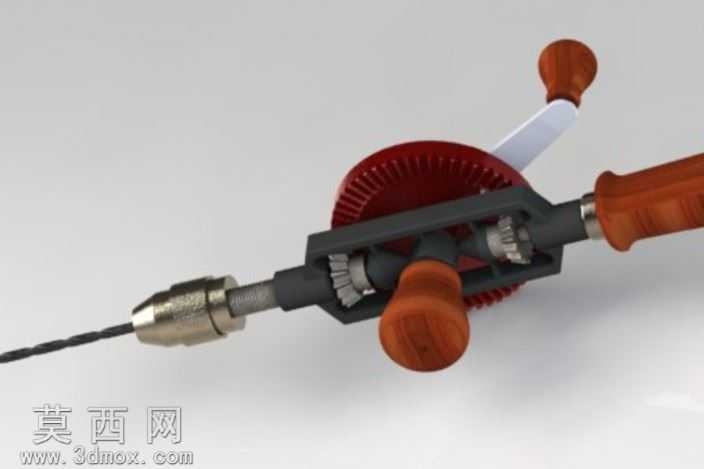

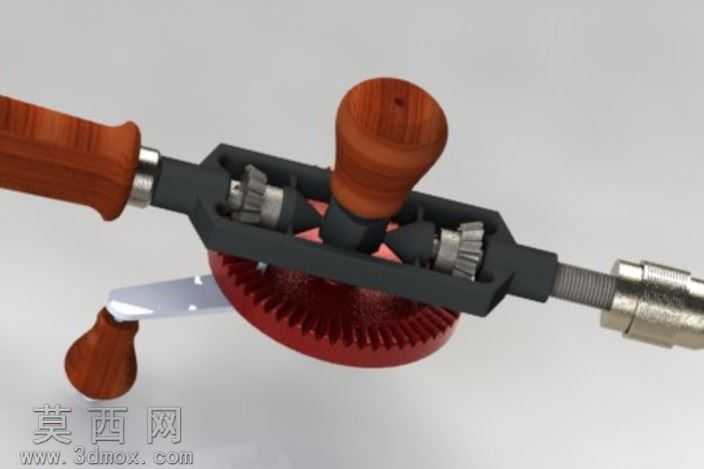

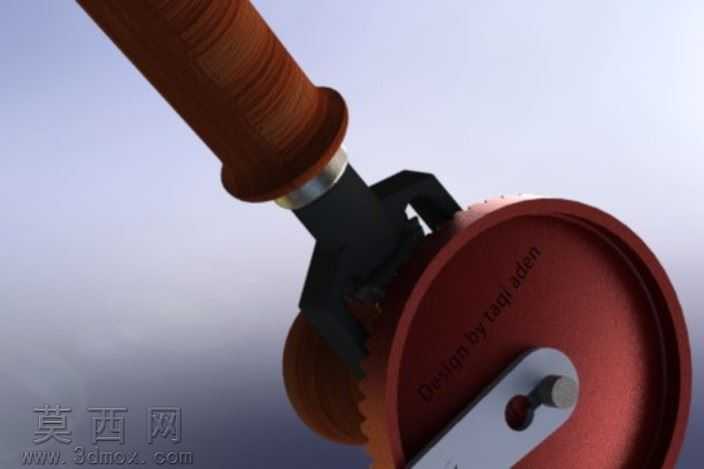

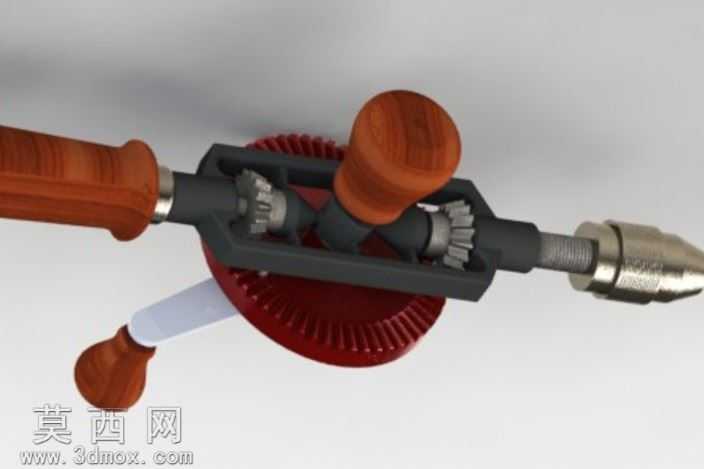

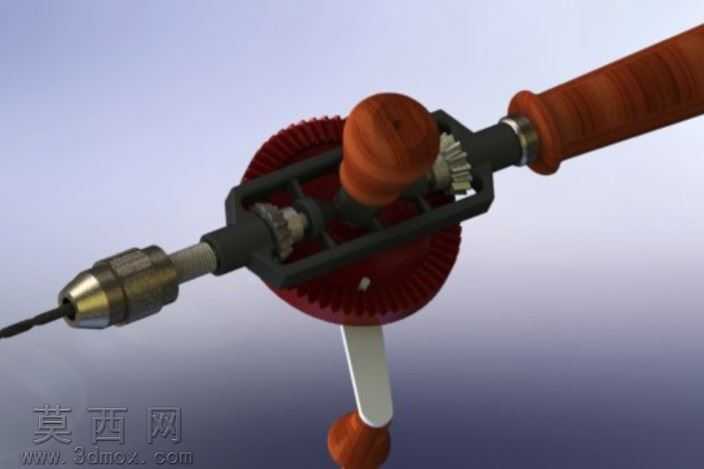

本作品为老式手摇齿轮传动手电钻的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实物测绘比例进行1:1还原，完整复现了传统手动钻孔工具的内部传动逻辑与外部握持结构。建模过程中首先搭建整体装配骨架，确定主传动大齿轮、双从动锥齿轮的啮合中心距，保证齿轮传动比匹配手动操作的施力习惯，避免出现传动卡滞或施力过载的问题。外观部件建模阶段，针对三个木质握持手柄分别做了曲面造型处理，还原实木握柄的圆润倒角与贴合手掌的弧面轮廓，手柄与金属连接件的配合位置做了精准的公差预留，还原实物中木柄与金属箍的过盈配合结构。金属结构件部分，分别对黑色压铸机身框架、主传动大齿盘、双侧锥齿轮组、金属钻夹头连接轴、手摇曲柄等零件做了独立建模，其中齿轮部分严格按照渐开线齿形参数生成齿廓，保证齿面啮合间隙符合机械传动设计标准，机身框架的镂空减重结构、加强筋位置均参照实物结构还原，兼顾结构强度与轻量化的设计特点。材质渲染阶段，为木质手柄赋予了带自然木纹纹理的哑光实木材质，还原老式木柄的温润质感；金属传动部件区分了不同材质表现，大齿盘采用做旧红铜材质，锥齿轮与传动轴采用抛光钢材材质，机身框架采用哑光黑色铸铁材质，钻夹头位置做了金属电镀的亮面质感处理，不同材质的粗糙度、反光度参数经过反复调试，最终渲染效果能够清晰区分各个零部件的材质属性，同时还原老式工具的复古工业质感。结构设计上完整复现了该类手摇钻的双锥齿轮换向传动逻辑，摇动手柄时带动大齿盘转动，大齿盘同时啮合双侧锥齿轮，将垂直方向的摇转动力转换为水平方向的钻轴转动动力，顶部的按压握柄用于钻孔时施加向下的压力，尾部握柄用于稳定握持整体工具，整套结构无需外接动力，依靠纯机械传动即可完成钻孔作业，是传统手动工具机械结构设计的典型代表。建模过程中所有活动部件均添加了符合实际运动逻辑的装配约束，可直接用于运动仿真演示，直观展示手摇动力传递到钻轴转动的完整过程，可用于手动工具结构教学、老式工业产品复原展示等场景。
