多杆式气动碳活塞气缸结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:326890
  • 多杆式气动碳活塞气缸结构设计
  • 多杆式气动碳活塞气缸结构设计
  • 多杆式气动碳活塞气缸结构设计

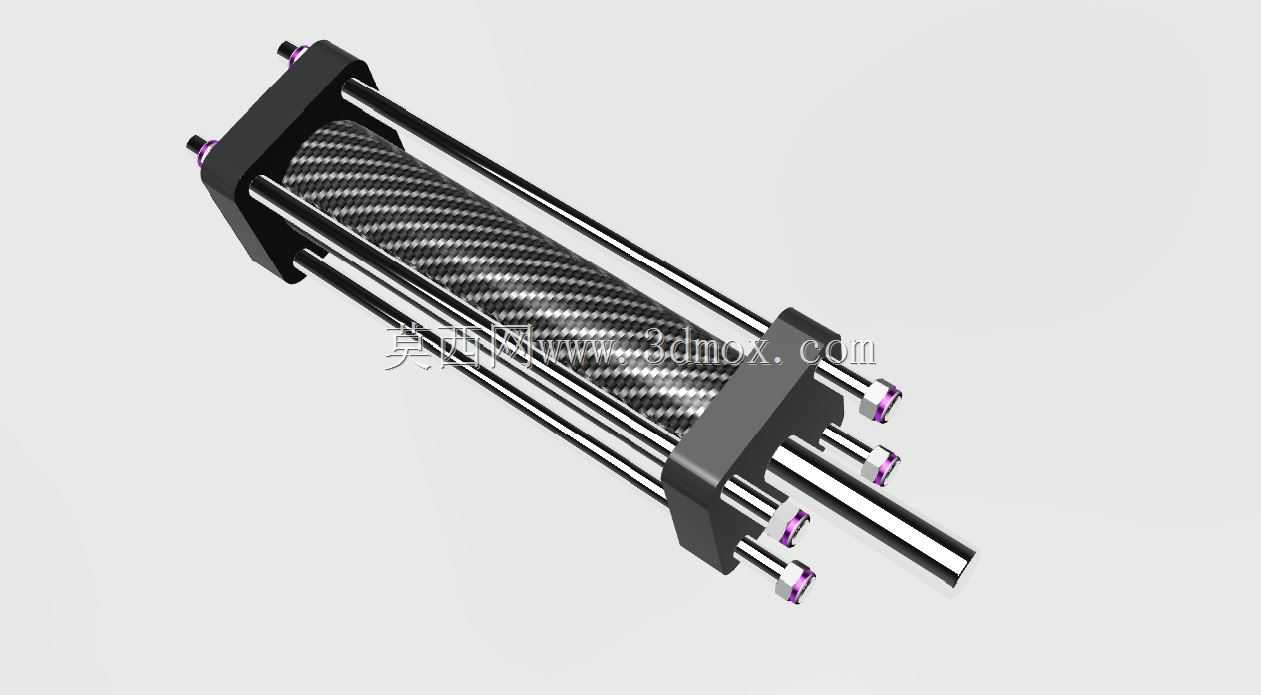

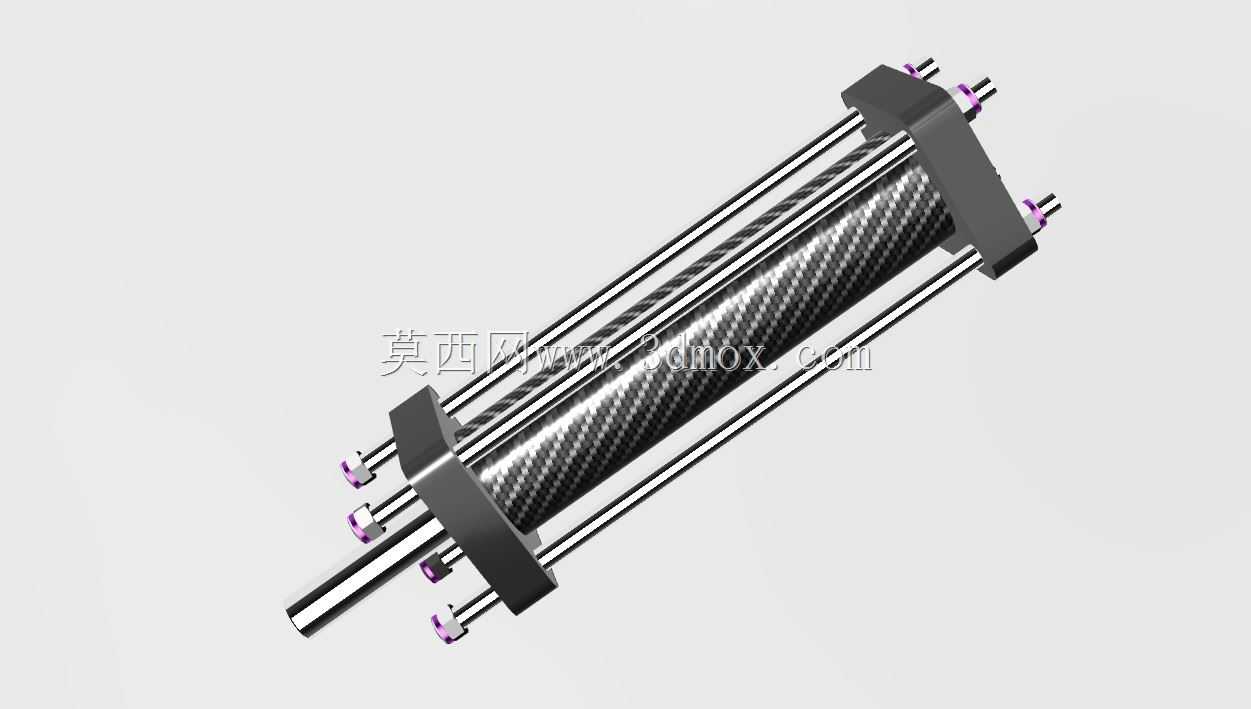

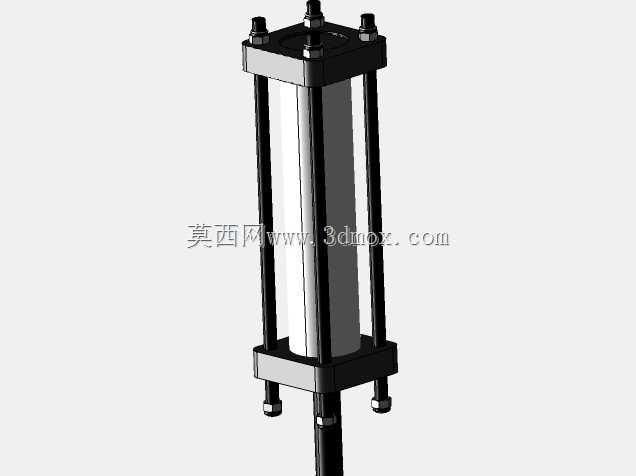

在自动化产线的气动执行回路里,这类带多导向杆的碳筒活塞组件,常被用在需要平稳输出直线推力、同时对侧向负载有一定耐受要求的工位,比如小型工件的压装对位、工装夹具的同步夹紧、检测工位的探针进给等场景,相比普通单杆气缸,它的抗偏载能力更强,不会因为活塞杆受侧向力出现密封件偏磨、杆体刮蹭缸筒内壁的问题。从结构设计逻辑来看,缸筒采用碳纤维材质,核心是在保证缸体径向承压能力的前提下,大幅降低组件整体自重,尤其是在需要气缸随移动模组同步往复运动的高速工位,缸体重量的降低能直接减少运动惯量,提升动态响应速度,降低驱动端的负载余量要求。端盖部分采用硬质金属材质加工,和多根平行导向光杆采用过盈配合加端面顶丝锁固的方式连接,保证每根导向杆的平行度公差控制在0.02mm以内,避免活塞往复运动时出现卡滞。活塞本体和活塞杆采用一体化加工结构,密封槽开设在活塞外圆面,搭配耐磨导向环和双唇形密封圈,既保证压缩空气的密封效果,又能给活塞提供径向支撑,减少和碳质缸筒内壁的摩擦损耗。多导向杆的布局采用圆周均布方式,围绕中心活塞杆排布,每根导向杆穿过前端盖的位置都镶嵌了无油润滑衬套,不需要额外加注润滑脂就能长期稳定运行,适配洁净车间的使用要求,不会出现油污滴落污染工件的问题。从安装边界来看,后端盖预留了标准的气动接口,和缸筒内腔连通,前端盖的安装孔位采用通用的通孔布局,可以直接通过螺栓固定在设备安装板上,中心活塞杆的伸出端可以根据实际工位需求,搭配不同的连接头,实现和压头、夹爪、检测探针等执行端的快速连接。设计过程中需要重点校核的参数包括导向杆的长径比,当行程较长时,要保证导向杆伸出到最大位置时,不会因为侧向负载出现挠曲变形,同时碳质缸筒的壁厚要满足额定工作压力下的强度要求,避免长期承压出现缸筒鼓胀导致密封失效。另外,端盖和碳缸筒的连接部位采用径向密封圈加端面压合的密封结构,不需要在碳筒内壁加工螺纹,避免碳纤维材质加工螺纹时出现纤维层开裂、强度下降的问题,装配时只需要将端盖对准缸筒端面压入,再通过外围的拉杆锁固即可,装配工艺性更好,后期维护更换密封件时拆解也更方便。这类气动组件在实际使用时,进气端通常会搭配调速接头,方便根据工位运行速度要求调整活塞的伸出和缩回速度,避免高速运动时出现活塞撞击端盖的问题,同时回路中会设置气源处理三联件,过滤压缩空气中的水分和杂质,延长密封件的使用寿命。相比传统全金属缸筒的同规格导杆气缸,这款碳筒结构的组件重量能降低40%左右,在移动速度要求高、设备负载余量有限的自动化设备上适配性更强,尤其是在3C电子组装、小型零部件检测这类对执行部件重量和运行平稳度都有较高要求的行业,应用优势十分明显。设计建模时,要注意还原碳纤维缸筒的层叠纹理特征,同时保证各配合面的尺寸公差符合气动元件的行业标准,导向杆和衬套的配合间隙控制在合理范围,既保证运动顺畅,又不会出现过大的间隙导致活塞晃动,影响执行端的定位精度。
