考顿钢矩形支撑框架结构设计

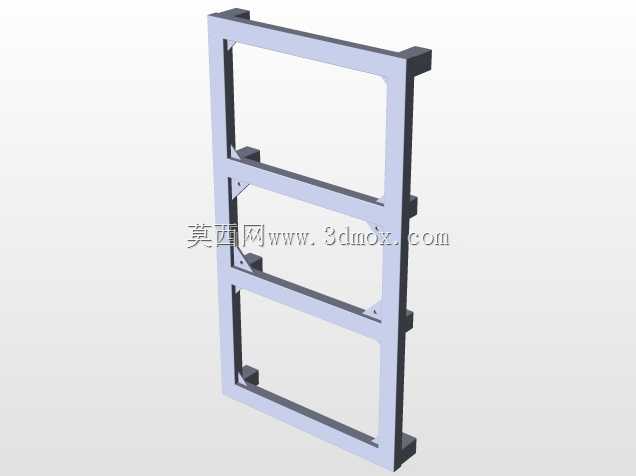

　　在户外景观设施、重型设备配套支撑、露天工业操作台搭建这类长期暴露在自然环境中的场景里，支撑框架的耐候性与结构稳定性一直是结构设计阶段需要优先考量的核心指标，普通碳钢框架如果不做多层防腐涂装，在户外温湿度变化、雨水侵蚀的作用下，往往两三年就会出现表层锈蚀剥落、结构刚度下降的问题，后期维护补涂的成本居高不下，而采用考顿钢也就是耐候钢制作的支撑框架，依靠材料本身在表层形成的致密氧化钝化层，可以在无额外涂装的情况下长期抵御户外环境的腐蚀，大幅降低全生命周期的维护成本。这款框架的整体外形尺寸为3050mm×1600mm，属于大跨度矩形支撑结构，设计阶段首先根据承载面的载荷分布做了受力路径规划，整体采用等截面矩形型材做主体边框，

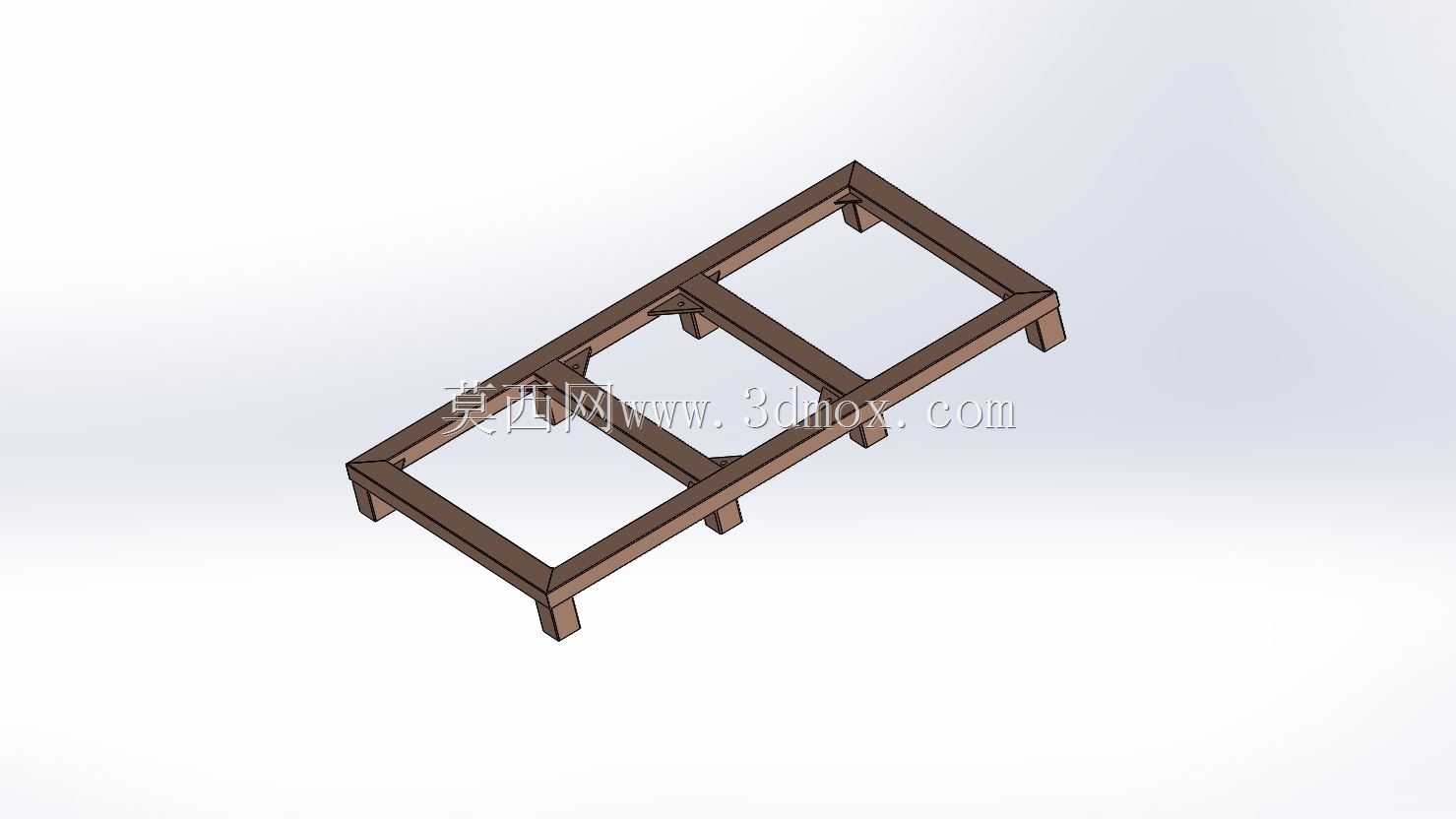

　　边框的四个角部采用45度拼焊结构，焊后做打磨应力释放处理，避免角部在长期载荷作用下出现应力集中开裂的问题。框架内部设置了两道横向支撑梁，将整个矩形承载面均匀分隔为三个独立的承载区域，横向支撑梁与两侧纵向主梁采用满焊连接，焊缝高度根据型材壁厚做匹配设计，保证支撑梁可以有效传递纵向载荷，避免大跨度主梁在长期承重过程中出现中部下挠变形。框架底部设置了六个均匀分布的支撑脚，支撑脚的位置分别对应纵向主梁的受力节点，每个支撑脚都采用与主梁同规格的型材做短节延伸，底部预留了安装固定的孔位，可以直接通过膨胀螺栓与混凝土地面连接，也可以搭配可调脚杯实现地面不平整场景下的水平度调节，支撑脚的排布经过载荷验算，在额定均布载荷作用下，

　　每个支撑脚的支反力偏差控制在8%以内，不会出现局部支脚过载悬空的问题。从实际使用场景来看，这款框架可以直接作为户外景观坐凳的基础支撑框架，上方铺设防腐木面板或者石材面板就能形成公共休闲坐具，也可以作为露天工业设备的底部安装机架，用来承载光伏逆变设备、户外配电箱、小型露天作业平台的台面，甚至可以作为户外仓储区域的重型物料托架，配合叉车转运实现物料的架空存放，避免地面潮气对物料的侵蚀。设计过程中没有采用多余的装饰性结构，所有型材的排布完全围绕受力需求展开，横向支撑梁的位置避开了常规设备安装的底部固定点位，不会出现安装时需要现场切割梁体的问题，框架的整体高度控制在常规支撑需求的合理区间，既保证了底部有足够的通风间隙，

　　避免框架底部长期积水积灰，也不会因为高度过高导致整体重心上移，影响支撑稳定性。针对考顿钢的焊接特性，建模阶段就对所有焊接位置做了坡口预留设计，保证现场安装或者工厂预制时可以焊透连接位置，避免虚焊导致的结构失效，框架的所有棱边都做了小圆角钝化处理，避免安装和使用过程中尖锐棱边划伤操作人员，也能减少棱边位置的应力集中。在安装边界方面，框架的整体对角线尺寸公差控制在±2mm以内，保证上方铺设面板或者安装设备时，连接点位可以精准对齐，不需要现场反复调整位置，支撑脚的安装孔位采用长圆孔设计，可以抵消一部分地面施工的位置误差，降低现场安装的对位难度。考虑到户外使用的热胀冷缩特性，框架的型材连接位置没有采用完全刚性的锁死结构，在横向支撑梁与主梁的连接位置预留了微小的变形余量，避免极端温差下型材热胀冷缩产生的内应力导致框架变形。这款框架的结构设计没有复杂的异形构件，所有零件都采用标准矩形型材加工，加工过程只需要切割、焊接、钻孔几道常规工序，不需要开模或者定制特殊截面的材料，加工成本可控，适合批量预制生产，也可以根据实际使用需求灵活调整尺寸规格，适配不同的承载场景。
