聚四氟乙烯内衬波纹套管结构设计

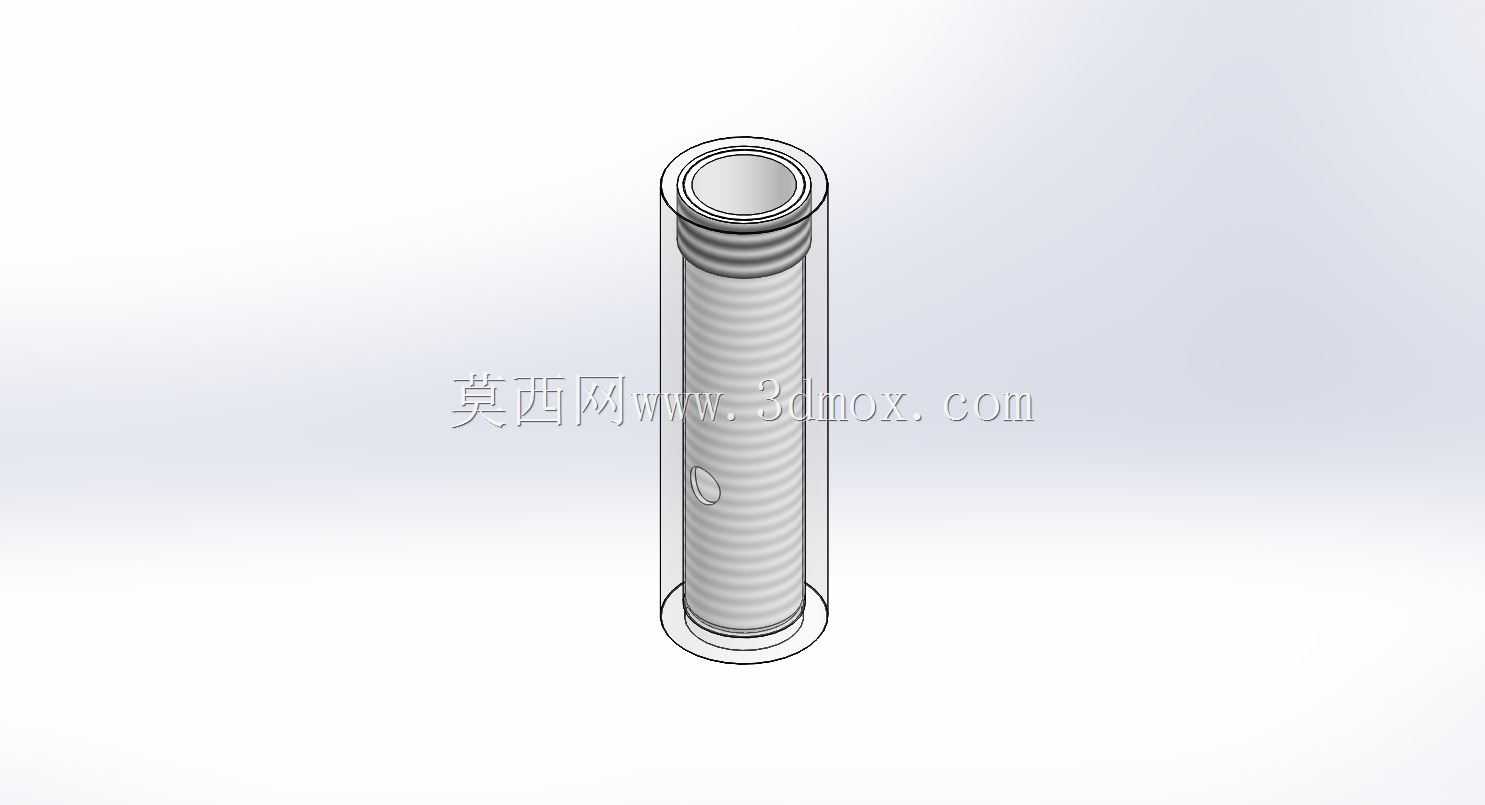

在化工流体输送、强腐蚀介质管路系统中，这类聚四氟乙烯材质的波纹内衬件是解决管路腐蚀补偿问题的核心配套零件，日常接触的场景涵盖酸碱药剂输送管线、高纯化学试剂传输系统、半导体湿法处理设备管路段，甚至部分医用卫生级流体回路也会用到同结构的内衬构件。不同于普通硬质塑料套管，该零件采用薄壁波纹结构设计，核心思路是在聚四氟乙烯材料本身耐强腐蚀、耐高低温、低摩擦不粘黏的材料特性基础上，通过周向连续的波纹褶皱结构，补偿管路装配时的轴向错位、角度偏差，同时吸收管路运行中因温度变化产生的热胀冷缩形变，避免硬连接状态下的应力集中导致管路开裂、密封失效。从结构细节来看，零件整体为等外径的圆柱套筒形态，两端预留平直段作为安装定位基准，平直段的内径与对接硬管的外径做间隙配合设计，装配时可直接套入对接管端，配合卡箍或压套结构完成固定，无需额外加工焊接坡口，适配现场快速装配的需求。中间段的连续波纹采用等节距设计，波峰与波谷的圆角做了大圆弧过渡处理，避免聚四氟乙烯材料在反复形变过程中出现应力折痕，延长部件的疲劳使用寿命，波纹的波高控制在合理范围，既保证足够的轴向伸缩量与径向偏摆补偿能力，又不会因为波高过大导致管内流体流动阻力陡增，影响管路的输送效率。设计过程中需要重点考量安装边界的适配性：零件的整体长度要匹配对应管路接头的安装间距，两端平直段的长度要满足压套的压紧宽度要求，避免压紧时压到波纹段导致密封失效；套筒的壁厚需要兼顾耐压能力与形变柔性，壁厚过大会导致波纹段刚性过强，无法起到补偿形变的作用，壁厚过小则会在管路带压运行时出现鼓包、破裂的风险，针对不同的工作压力等级，需要匹配对应的壁厚参数，常规常压到0.6MPa工况下的壁厚取值，既能满足耐压要求，又能保留足够的形变补偿能力。实际应用中，这类内衬套管常配套在钢制快速接头、不锈钢管路法兰对接位置，替代传统的硬质四氟垫片，不仅能实现端面密封，还能对接头位置的装配偏差做自适应补偿，尤其在经常需要拆装维护的化工管路段，这种带波纹的四氟套管可以降低对接装配的精度要求，减少现场装配的对位难度，同时避免管路内的腐蚀介质接触到外部的金属接头本体，从根源上解决接头位置的腐蚀渗漏问题。不同于金属波纹管，聚四氟乙烯材质的波纹套管不会出现电化学腐蚀问题，也不会和输送的强酸碱、有机溶剂发生反应，在输送高纯度介质时也不会析出金属离子污染介质，这也是它在高纯化工、医药食品流体管路中被广泛应用的核心原因。建模过程中，波纹段的特征采用螺旋扫描或者圆周阵列的方式生成，要保证每一段波纹的尺寸一致性，两端的平直段与波纹段的衔接位置做相切过渡处理，避免出现直角棱边导致的应力集中，内孔表面要保证足够的光滑度，减少流体输送过程中的阻力，同时避免介质残留在内壁褶皱位置，方便管路的清洗与吹扫作业。在做装配验证时，需要模拟管路的轴向伸缩、径向偏摆的极限工况，检查波纹段在最大形变状态下是否会出现自干涉、壁厚过度拉伸变薄的问题，同时验证两端平直段在压紧状态下的密封面接触压力是否均匀，确保装配后不会出现渗漏问题。
