特氟隆材质提升阀阀芯结构设计

在化工流体输送、腐蚀性介质管路控制场景中，提升阀作为截断或调节介质通断的核心执行部件，其阀芯的材质选型与结构设计直接决定整套阀组的使用寿命与密封可靠性。这款特氟隆材质的提升阀阀芯，针对强腐蚀、高洁净度要求的工况做了针对性结构优化，主体采用耐强酸碱、低析出的特氟隆材料加工，适配半导体湿法工艺、化学试剂输送、高纯水处理等对介质污染度控制严苛的管路系统。

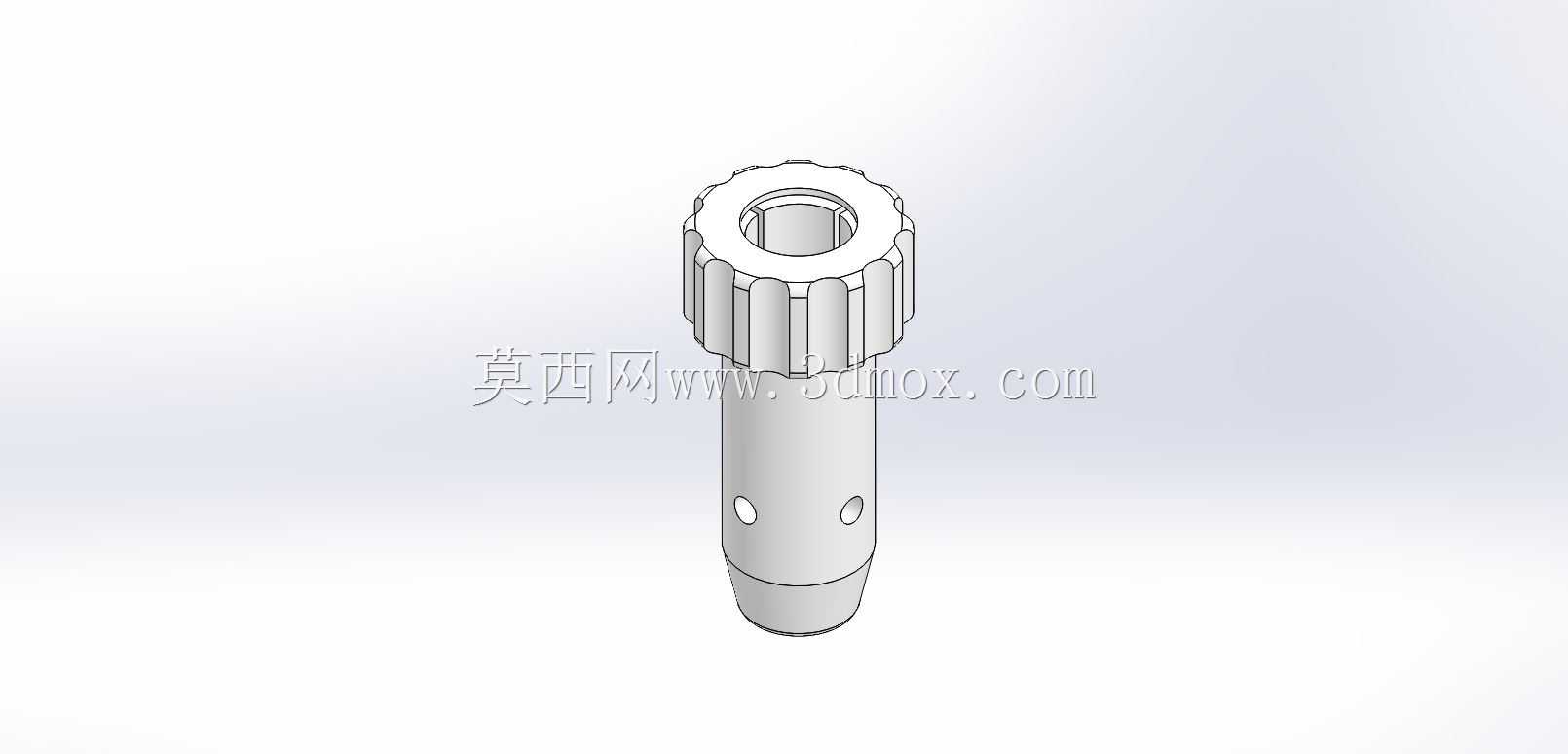

从结构设计逻辑来看，阀芯上部做了周向均匀分布的直齿滚花结构，这部分并非装饰结构，而是手动调节或与执行机构驱动套配合的传力部位，滚花齿的齿高、齿距经过匹配计算，既保证手动旋拧时足够的摩擦力，避免操作打滑，也能和驱动端的卡槽形成稳定周向限位，不会在频繁启闭过程中出现配合松脱。阀芯上部的中心通孔为介质导流或压力平衡通道，针对高压差工况，这个通孔可平衡阀芯上下端的介质压力，大幅降低执行机构的驱动力需求，避免高压差下阀芯启闭卡滞。

阀芯中段的柱面为核心导向配合面，加工时严格控制圆柱度与表面粗糙度，和阀体内腔的导向套形成间隙配合，保证阀芯上下往复运动时的同轴度，不会出现偏磨导致的密封失效。柱面上对称分布的两个径向小孔，是压力平衡腔的连通孔，介质可通过这两个孔进入阀芯上部的平衡腔，让阀芯周向受力均匀，避免单侧受压导致的运动卡涩，同时也能在阀芯快速启闭时起到阻尼缓冲作用，减少水锤冲击对阀座密封面的损伤。

阀芯下部的锥面结构是密封配合面，和阀座的密封锥面形成线密封配合，特氟隆材料本身具备一定的自润滑性与弹性变形能力，即使密封面存在微小的加工误差，也能在压紧力作用下形成可靠密封，无需额外加装密封垫片，减少了密封件老化带来的泄漏风险。锥面末端做了小尺寸的圆角过渡，避免安装过程中尖锐边缘刮伤阀座密封面，同时也能减少介质流经时的紊流阻力，降低阀内的流阻损失。

从安装边界来看，阀芯上部滚花段的外径与阀盖的安装孔尺寸匹配，安装时需保证滚花段完全进入驱动套的卡槽内，预留的上下运动行程需满足阀门全开全闭的位移要求，避免行程不足导致的启闭不到位。中段导向柱的直径公差需控制在h7级别，和导向套的配合间隙控制在0.02-0.05mm之间，间隙过小会导致热胀工况下阀芯卡滞，间隙过大则会出现阀芯摆动，影响密封面的贴合精度。径向小孔的位置需避开导向套的配合区间，保证在全行程范围内小孔都能和压力腔连通，不会出现压力平衡失效的问题。

实际工况应用中，这款特氟隆阀芯可耐受绝大多数强酸、强碱、有机溶剂的腐蚀，相比金属材质阀芯，不会出现介质腐蚀析出金属离子污染管路的问题，尤其适合电子级化学品输送、实验室分析仪器管路、医药纯化水系统等场景。设计时特意规避了尖锐的应力集中棱角，所有过渡位置都做了圆角处理，降低特氟隆材料在温度交变工况下的应力开裂风险，同时特氟隆本身的低摩擦系数也让阀芯运动过程中无需额外添加润滑脂，避免润滑脂污染输送介质。在和气动执行机构配合使用时，上部的滚花结构也可作为行程调节的手动操作部位，在气源故障时可手动完成阀门的启闭操作，提升现场运维的便捷性。
