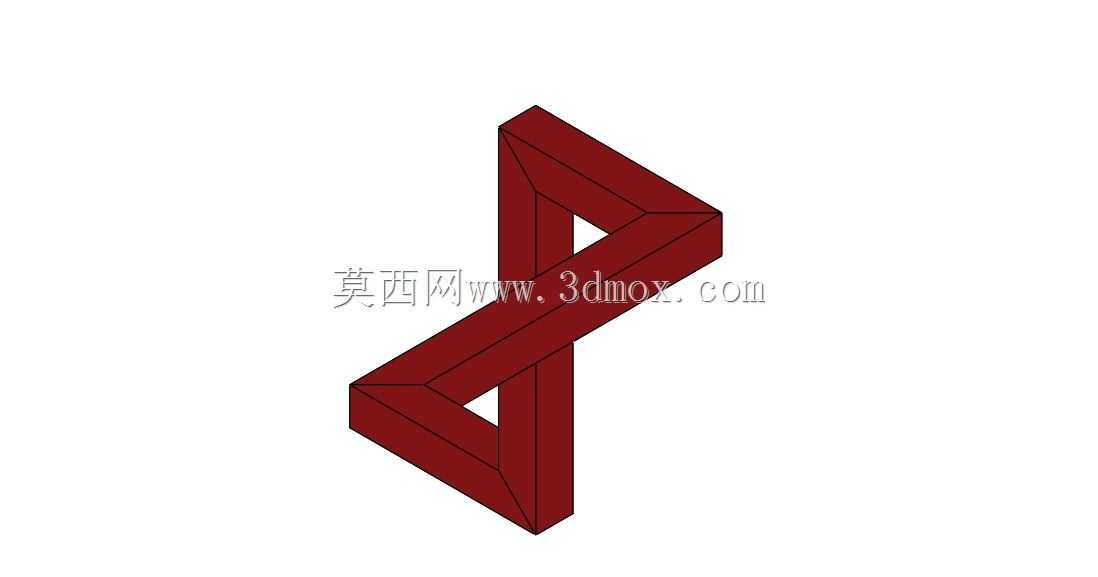

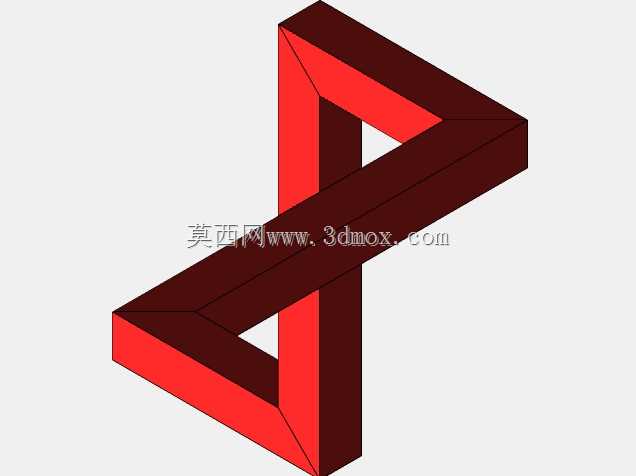

SOLIDWORKS构建的视觉矛盾立体结构

项目分类:3D模型 发布时间:2021-10-16 ID:326911
  • SOLIDWORKS构建的视觉矛盾立体结构
  • SOLIDWORKS构建的视觉矛盾立体结构

这类矛盾空间构型最早多应用于视觉传达、创意展示领域,近些年在工业设计的创意验证、空间结构认知教学场景中使用频率逐步提升,不少机械结构入门教学会借助这类违背常规空间逻辑的构型,帮助初学者理解三维空间投影规律、实体建模的边界约束逻辑,避免在常规零部件建模时出现空间干涉、拓扑关系错误的问题。从实际建模逻辑来看,这个构型的核心设计思路是利用等轴测视角的视觉投影重合特性,将两个不同空间走向的三角框结构在特定视角下做边的对齐拼接,在固定观察视角下形成首尾相连的闭环错觉,切换任意非等轴测视角就能看到结构实际的断开错位部分,本质是利用透视盲区实现的视觉欺骗效果。做这类构型建模时,首先要确定等轴测视角下的投影基准,所有棱边的截面尺寸保持完全一致,拼接位置的棱边要严格共线,才能在目标视角下实现无缝衔接的视觉效果,建模过程中需要反复切换视角校验投影重合度,任何一个棱边的角度偏差、截面尺寸差都会打破视觉错觉的完整性。这类结构本身没有实际的工业传动、承载功能,更多是作为建模练习素材、创意展示摆件的结构原型,若要做成实体展示摆件,需要在错位拼接位置做隐藏的支撑结构,保证实体打印或者机加工后能维持目标视角的视觉效果,摆件的整体尺寸通常控制在100-150mm的边长范围,棱边截面边长取10-15mm即可,不需要额外的安装固定结构,直接放置在展示台面上就能达到预期的视觉效果。在建模练习层面,完成这类构型的搭建能帮助设计者熟练掌握三维软件中的基准面创建、空间线段绘制、实体扫描、特征组合等基础操作,理解不同视角下投影关系的变化规律,很多刚接触三维建模的设计者容易在多特征组合时忽略空间拓扑关系,出现看似在某一视角下连接完整、实际存在空间错位或者干涉的问题,通过这类矛盾几何的建模练习,能快速建立起全局空间校验的建模习惯,避免后续做实际工业零部件设计时出现类似的结构错误。在创意工业设计场景中,这类矛盾结构的设计思路也常被借鉴到产品外观设计里,比如创意文具、展示装置的外观结构,利用局部的视觉矛盾效果提升产品的创意辨识度,这类应用不需要结构完全实现视觉上的不可能,只需要在用户常规观察角度下呈现出矛盾空间的视觉效果即可,结构内部可以做隐藏的连接加强筋,保证产品的结构强度满足日常使用需求。做这类创意结构的尺寸设计时,不需要考虑常规机械零部件的公差配合要求,重点要保证棱边的直线度、拼接位置的对齐精度,若采用3D打印制作,层厚设置不超过0.2mm就能保证棱边的平整性,避免出现层纹破坏视觉错觉的连贯性;若采用金属机加工制作,需要将错位的两个部分分别加工后再做拼接固定,拼接位置要做隐藏的销钉定位,保证拼接后棱边的对齐误差控制在0.1mm以内,否则在近距离观察时很容易看出拼接破绽。
