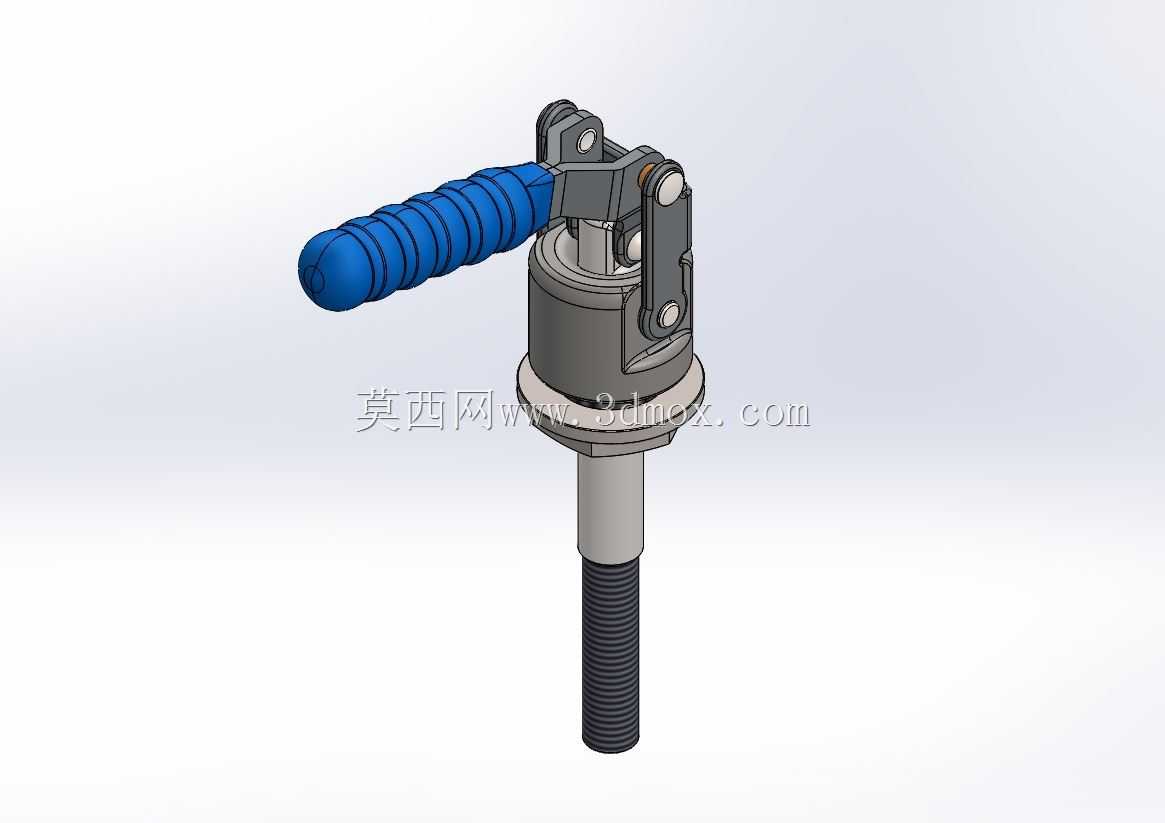

推拉式快速夹钳压紧锁紧机构

在工装夹具设计、非标自动化产线搭建、小型工件焊接定位、木制品拼接压紧、注塑件水口裁切固定这类场景里，推拉式夹钳的出镜率一直很高，和常见的水平式、垂直式夹钳不同，这类推拉结构的夹钳施力方向沿活塞杆轴向布置，不会在工件侧面形成额外的侧向倾覆力矩，对薄壁件、易变形工件的装夹友好度更高。

从实际使用场景来看，这类夹钳常被布置在工装板的安装位上，穿过工装板预留的过孔后，靠底部的法兰座完成固定，前端的活塞杆可以根据装夹需求更换压头，比如换成橡胶压头避免刮伤工件漆面，换成平金属压头增大压紧接触面积，或者换成钩型压头勾住工件的内孔完成拉紧定位。在小型焊接工装里，它常用来压紧薄板的拼接缝，避免焊接过程中工件受热翘曲移位；在木制品加工工位，它可以快速固定待裁切的木料，操作工人只需要扳动手柄就能完成锁紧和松开，单步操作耗时不到一秒，比传统的螺栓压紧效率高很多，也不需要额外携带扳手类工具。

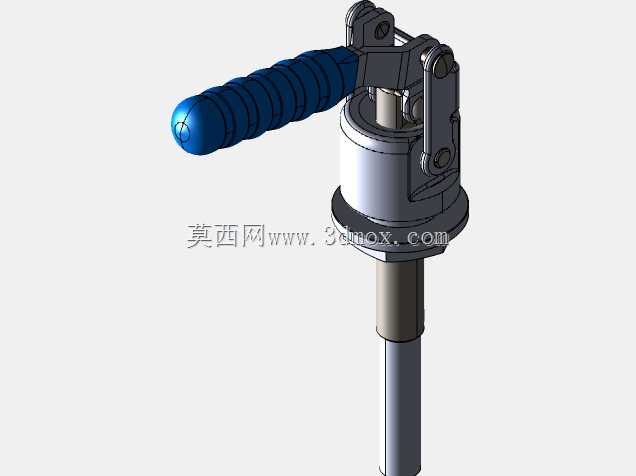

功能特性上，这套夹钳采用了连杆过死点锁紧结构，当手柄扳动到锁紧位置时，连杆机构会越过力学死点，此时哪怕手柄受到意外的外力触碰，夹钳也不会意外松脱，锁紧状态下的保持力可以稳定维持在额定值，不会因为设备运行的振动出现松脱。手柄部分做了防滑的包覆结构，表面的凹凸纹路可以增大操作时的摩擦力，哪怕手上沾有少量切削液或者木屑，也能稳定扳动手柄，不会出现打滑的情况。活塞杆部分采用了阶梯轴设计，下部的螺纹段可以用来调整夹钳的伸缩行程，适配不同厚度的工件装夹需求，调整的时候只需要转动活塞杆上的锁紧螺母，就能设定好压紧行程，调整完成后锁紧螺母可以防止行程在使用过程中出现偏移。

设计思路上，这套结构优先考虑了操作的便捷性和锁紧的可靠性，整个连杆机构的铰接点都做了间隙配合优化，扳动手柄的时候没有明显的卡滞感，同时铰接位置的间隙控制在合理范围内，不会因为间隙过大导致锁紧时出现旷量，影响装夹精度。法兰座的安装尺寸做了通用化设计，和市面上主流的同规格推拉夹钳安装孔位一致，设备维护更换的时候不需要重新在工装板上打孔，直接替换就能使用。整体结构没有复杂的异形零件，大部分零件都是采用常规的机加工工艺就能生产，铰接销采用标准件，后期维护更换配件的成本很低。

外形尺寸与安装边界方面，夹钳整体的径向最大尺寸集中在中部的主体座位置，安装时需要在工装板上预留足够的操作空间，保证手柄扳动的时候不会和周围的其他工装部件、传感器或者管线产生干涉。底部法兰的安装孔采用对称布置，安装时可以根据操作方向调整夹钳的手柄朝向，适配不同工位的操作习惯。活塞杆的伸出长度可以根据实际需求调整，最大伸出状态下要保证压头和工件接触时，连杆机构刚好到达死点位置，避免出现行程过顶导致机构卡死，或者行程不足导致锁紧力不够的情况。安装时法兰座要和工装板表面完全贴合，不能出现倾斜，否则会导致活塞杆伸缩时出现偏磨，缩短夹钳的使用寿命，长期偏磨还会导致锁紧精度下降，工件装夹时出现位置偏移。

在选型适配的时候，要根据实际需要的压紧力选择对应规格的夹钳，不要在超过额定锁紧力的场景下使用，否则会导致连杆机构变形，失去锁紧功能。对于有耐腐蚀需求的工位，可以选择做了表面镀层处理的版本，避免切削液、焊接飞溅或者潮湿环境导致零件生锈，影响操作顺畅度。日常维护的时候只需要定期在铰接点位置滴少量润滑油，就能保证机构长期操作顺畅，不需要复杂的保养流程。
