带内限位台阶的圆柱衬套弹簧座结构

在往复运动机构、弹性缓冲组件以及需要轴向定位弹簧的装配场景里，这类带内台阶的圆柱衬套弹簧座是很常见的支撑定位零件，日常做非标设备改型、小型传动机构优化的时候经常会用到。它的核心作用是给圆柱螺旋压缩弹簧提供端部的定位支撑，同时自身作为衬套可以套在导向轴上，避免弹簧伸缩过程中出现径向偏摆、卡滞，也能减少弹簧直接和轴体摩擦带来的磨损问题。

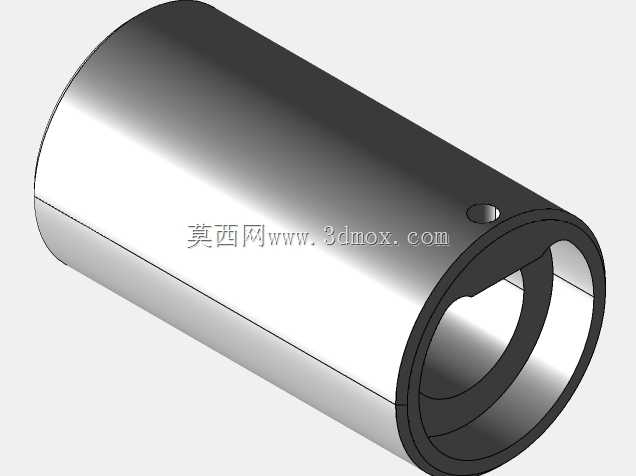

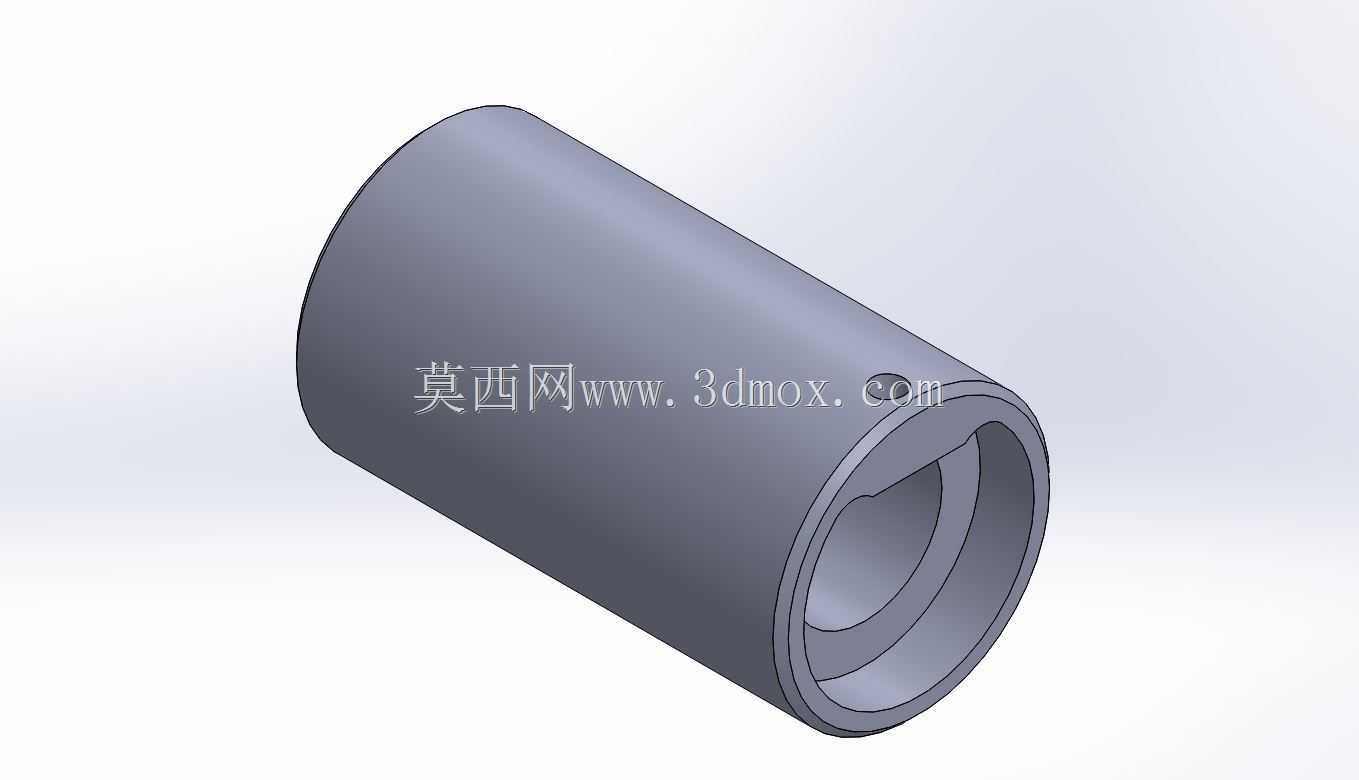

从结构设计上看，整体采用空心圆柱构型，外圆是连续的光滑柱面，没有多余的凸起结构，安装时可以直接嵌入对应的安装孔位，外圆和安装孔采用小间隙配合，装配后不会出现径向窜动。内孔做了阶梯式设计，靠近一端的内孔直径更大，形成一个环形的限位台阶面，这个台阶面就是弹簧的端部承托面，弹簧装入后端面完全贴合在这个台阶上，轴向受力均匀，不会出现弹簧端部偏斜导致的弹力不均问题。内孔的小直径段和导向轴配合，配合间隙控制在0.02-0.05mm之间，既保证整个弹簧座可以沿着导向轴顺畅滑动，又不会因为间隙过大导致倾斜。零件的两端都做了微小的倒角处理，没有尖锐的毛刺边，一方面是装配时更容易导入安装孔和导向轴，另一方面也能避免安装时刮伤配合零件的表面，也能减少应力集中，避免零件在受冲击载荷时端部出现崩裂。

实际选型使用的时候，要先确认安装边界尺寸：外圆直径需要和安装位的孔径匹配，保证装入后不会松动；总长度要满足弹簧压缩到极限位置时，弹簧座不会和相邻的运动部件发生碰撞；内孔的小直径段要和配套的导向轴直径一致，台阶面的内径要比配套弹簧的外径小1-2mm，保证弹簧端面可以完全被台阶承托，不会出现弹簧卡入内孔缝隙的问题。壁厚设计上要兼顾强度和安装空间，外圆和内孔大径段的壁厚不能过薄，否则弹簧反复施压会导致台阶面变形，一般壁厚不小于2mm，根据实际承受的弹簧预紧力大小可以适当调整，要是用在冲击载荷较大的场景，还可以适当增加壁厚或者选用强度更高的材质。

这类零件在实际设备里的应用场景很广，小到小型自动化设备的弹性顶紧机构、夹具的缓冲组件，大到阀门的弹簧复位结构、工程机械的操纵杆复位组件，都能看到这类结构的身影。它把弹簧座的定位功能和衬套的导向功能整合到了一个零件上，减少了装配时的零件数量，不需要额外单独安装弹簧导向套，装配工序更简单，整体结构也更紧凑。建模的时候要注意内孔台阶处的圆角处理，台阶根部不能做成完全的直角，要留0.2-0.5mm的圆角过渡，避免热处理或者受力时出现应力集中开裂的问题，外圆和端面的垂直度也要控制在合理公差范围内，保证装配后弹簧的伸缩方向和导向轴的轴向完全一致，不会出现偏磨。另外零件的表面粗糙度不需要过高，外圆和内孔的配合面达到Ra1.6就可以满足滑动需求，非配合面Ra3.2即可，过高的粗糙度要求会增加不必要的加工成本。在做装配校验的时候，要模拟弹簧全行程压缩的状态，确认弹簧座滑动全程没有卡滞，弹簧压缩到最短时弹簧座的端面不会和相邻固定件发生硬碰撞，预留足够的安全行程，避免零件被撞变形。
