带焊接槽的吊装连接支撑构件

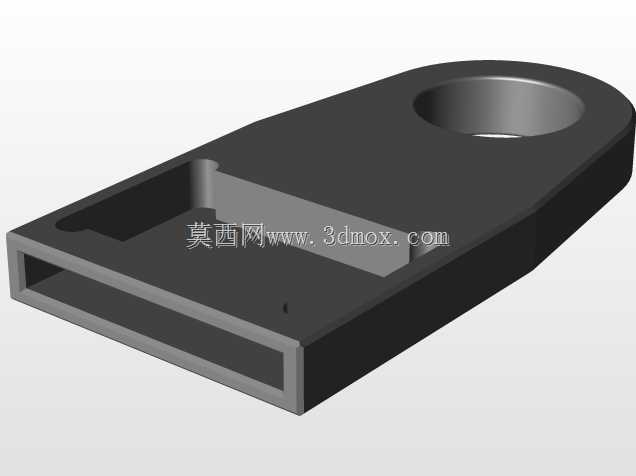

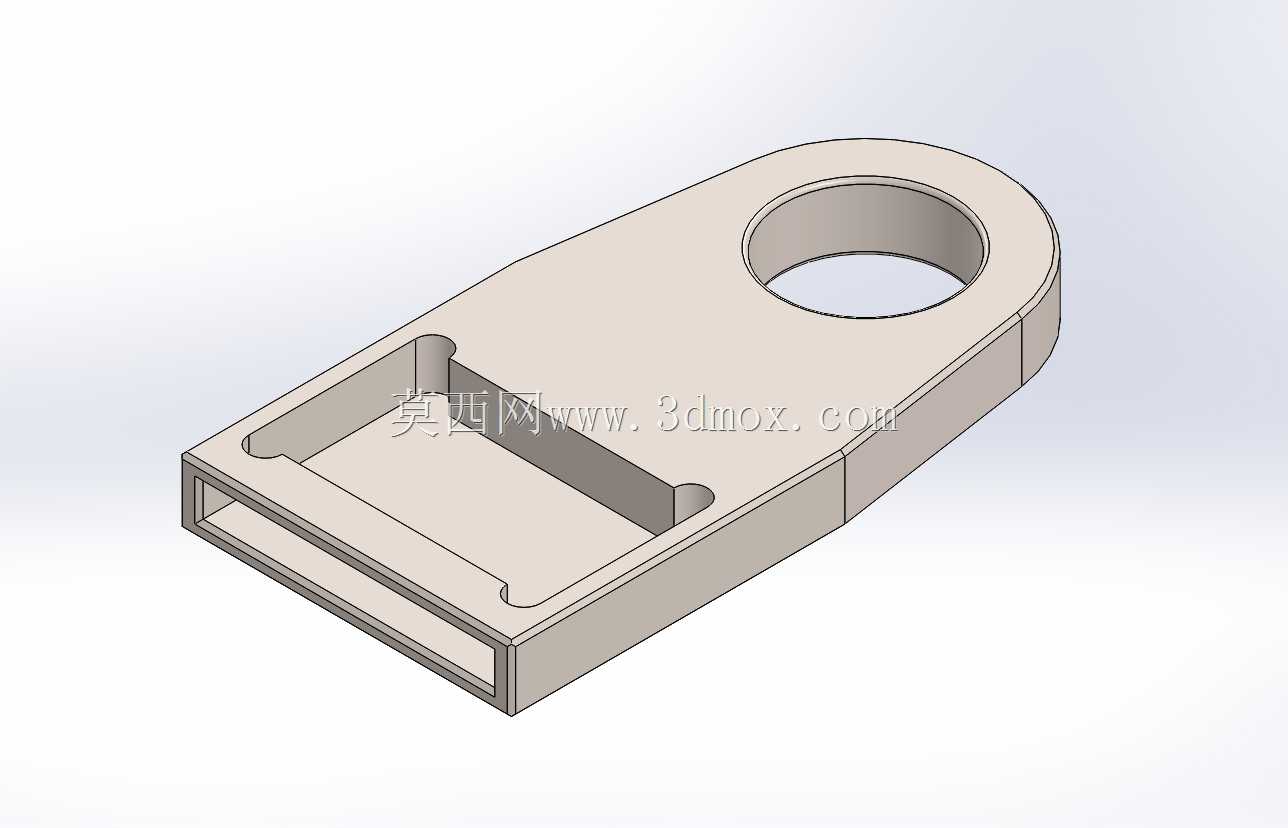

在车间工装搭建、小型设备机架组装、管线支吊架布设这类现场作业场景里，这类带焊接槽的支撑构件是很常用的连接零件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，要么直接开圆孔焊死后期没法调整，要么槽开得不合理导致焊接变形、连接强度不足。这个构件的主体采用长条形变截面结构，一端做了整圆的铰接孔，用来穿装销轴或者连接螺栓，实现和上方吊点、铰接座的转动连接，避免刚性连接在设备振动、机架形变的时候产生应力集中把焊缝扯裂。靠近铰接端的位置还开了一个小圆孔，这个孔不是多余的设计，一方面是作为工艺孔，在焊接的时候可以排出槽内的空气，避免焊接的时候窝气产生气孔缺陷，另一方面也可以作为辅助定位孔，安装的时候先穿个小定位销把构件临时固定在预装位置，不用人一直扶着对齐，能大幅提升现场装配的效率。构件的下半部分是开放式的矩形焊接槽，槽的深度刚好能卡入常用规格的矩形钢管或者扁钢型材，不用现场再切坡口、找对齐位置，把型材卡进槽里之后，沿着槽的侧边缝隙施焊就可以，焊缝可以沿着槽的三个接触面连续布置，相比普通的平板贴焊，连接的接触面积大了三倍以上，抗剪切、抗扭转的能力提升非常明显，就算是承受反复的冲击载荷，也不容易出现焊缝开裂的情况。从安装边界来看，这个构件的铰接孔中心到焊接槽端面的距离是经过载荷核算的，既不会因为力臂太长导致构件根部弯矩过大产生形变，也不会因为力臂太短导致焊接操作空间不足，焊工的焊枪可以顺利伸到槽的内侧完成封底焊，不会出现焊不到位的虚焊问题。构件的所有棱边都做了小尺寸的倒角处理，不是为了好看，主要是避免焊接的时候棱边产生应力集中，同时也防止安装的时候锋利的边缘割伤操作人员的手套或者皮肤。在设计这类构件的时候，要提前匹配好常用型材的截面尺寸，焊接槽的内宽要比对应型材的外形尺寸大0.2到0.3毫米，这个间隙刚好能让型材顺利卡入，又不会因为间隙太大导致焊接的时候填充金属过多、焊接变形量增大。铰接孔的壁厚也要根据额定载荷做等强度设计，壁厚太薄的话，销轴长期挤压会把孔磨成椭圆，导致连接松旷，壁厚太厚又会增加不必要的重量和材料成本。实际应用的时候，这类构件可以用在小型设备的吊装吊点、输送线的侧挂支架、厂房管线的悬吊支撑、工装夹具的可调连接座这些位置，相比一体式的焊接支架，这种带卡槽的构件不需要在型材上打孔，也不需要复杂的定位工装，现场装配的时候容错率很高，就算是型材的下料尺寸有一点小误差，也可以通过卡槽的微量调整来补偿，不会因为尺寸差个几毫米就装不上。很多现场施工的老钳工都喜欢用这类结构的连接件，就是因为它省了很多现场配做的工序，不用反复打磨对齐，卡上去就能焊，装完之后的结构刚性也比普通的角钢焊接支架好很多。另外这个构件的平面部分没有多余的凸台或者加强筋，整个零件是等厚板材加工成型的，加工的时候可以直接用激光切割或者等离子切割下料，再通过简单的折弯或者铣削加工出焊接槽，不需要复杂的铸锻工序，加工成本很低，适合批量制作备用，在车间做备件库存的时候也不占地方，遇到临时的支架改装、设备固定需求的时候，拿过来就能用，不用临时画图加工，能省很多应急维修的时间。需要注意的是，焊接槽的底部不要做成完全封闭的结构，要留一点排气的缝隙，不然焊接的时候槽内的空气受热膨胀，会把熔融的焊液吹出来形成焊瘤，既影响焊缝质量，也可能溅出来烫伤操作人员。铰接孔的内表面不需要做太高的光洁度处理，因为这类连接一般都是低速重载的工况，只要没有明显的毛刺就可以，要是有相对转动的使用需求，也可以在孔里压装一个铜套，提升耐磨性能，不需要对整个构件做热处理，普通的Q235或者Q355板材加工完之后做个简单的除锈喷塑就可以满足大部分场景的使用要求，在腐蚀环境下使用的话也可以换成不锈钢材质加工，整体的结构形式不需要改动，只需要根据载荷大小调整对应的板材厚度和孔的直径就可以适配不同的使用需求。
