带分配器盖的纳米级螺丝刀刀座结构

在精密电子组装、微纳器件调试这类对操作精度要求极高的作业场景中，常规螺丝刀收纳结构往往无法满足批头快速取用、防磕碰、防尘防污的实际需求，这款带分配器盖的纳米螺丝刀刀架，正是针对微米级操作工位的工具收纳痛点完成的结构设计。从实际工位适配角度看，这类刀架多布置在超净工作台、精密装配流水线的操作侧方，距离操作人员手部活动范围不超过20厘米，需要满足单手操作即可完成批头取放的使用要求，避免操作人员在取换批头时视线脱离装配工位，影响微组装作业的对位精度。

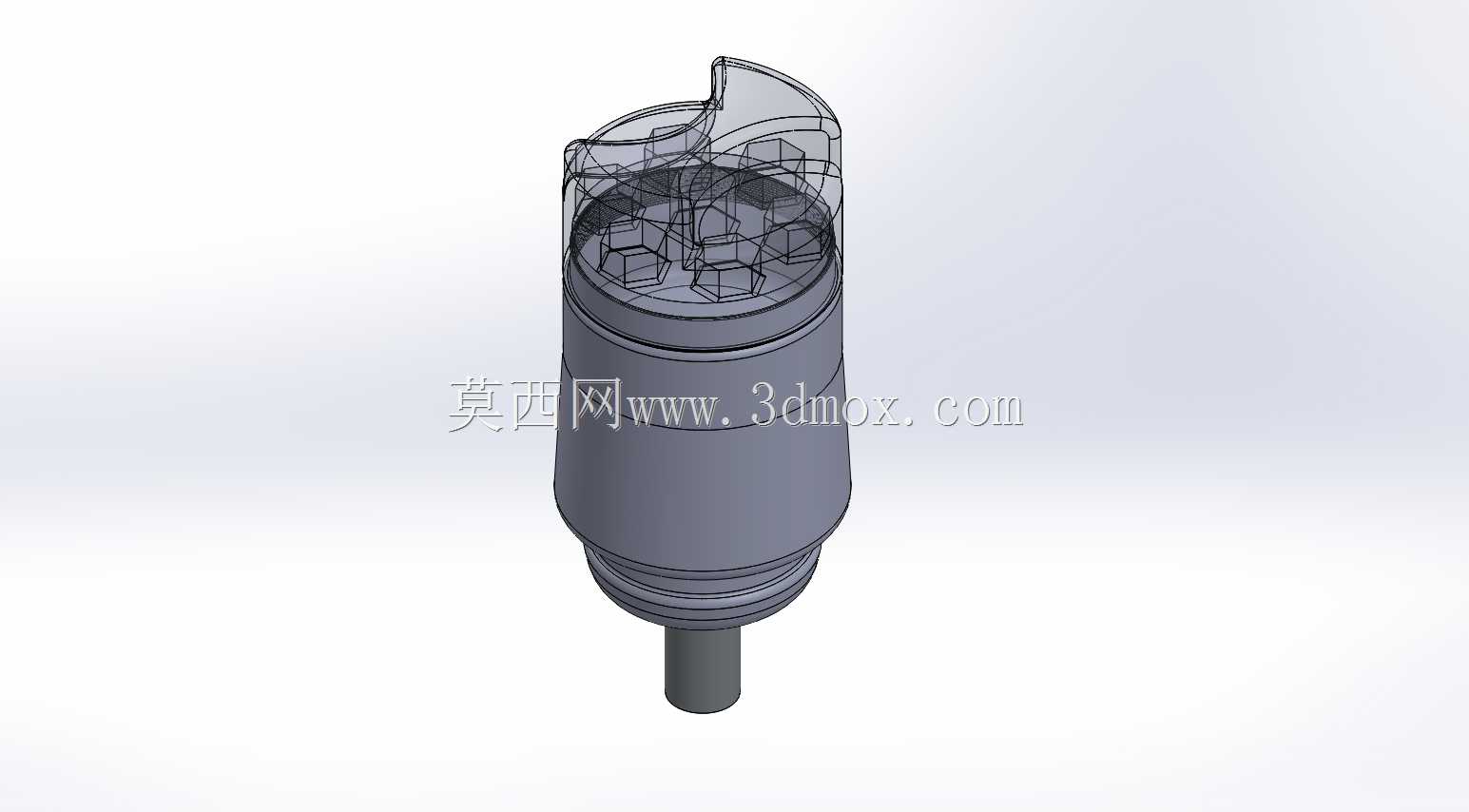

整个刀架的结构分为下部握持固定段、中部批头存储腔、上部分配器盖三个核心部分，下部固定段采用阶梯轴式结构，底部直径控制在8毫米，可直接插入工位旁的标准工具插孔，也可通过侧边的卡接结构固定在工作台边缘的工具挂条上，安装后整体外露高度控制在12厘米以内，不会遮挡操作人员观察装配区域的视线。中部存储腔采用环形阵列布局，一共设置6个批头卡位，每个卡位的尺寸适配纳米级螺丝刀常用的4毫米直径六角批头，卡位内部设置有弹性卡珠，批头插入后可提供0.5牛的卡紧力，既不会因为工位振动导致批头脱落，也能在抽取批头时不需要额外的解锁动作，单手即可完成抽取操作。

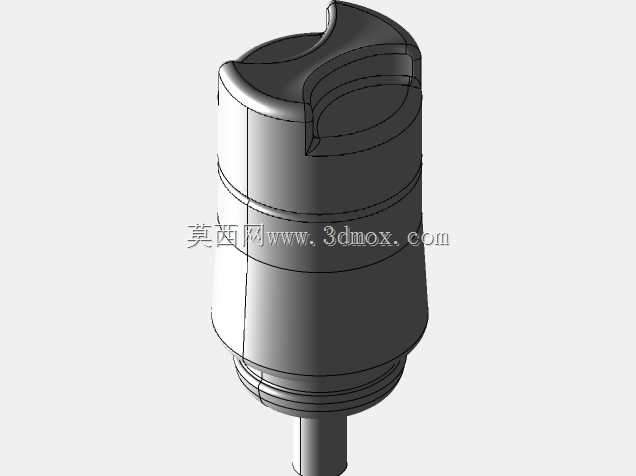

上部的分配器盖是整个结构的设计核心，采用半透明的工程塑料材质制作，盖体与存储腔之间采用旋转卡扣式连接，盖体上对应每个批头卡位设置有单独的取料缺口，日常存放时旋转盖体可将所有卡位完全封闭，避免车间内的浮尘、加工碎屑落到批头的工作端，防止批头沾染杂质后在拧动微型螺丝时刮花螺丝槽口，影响精密器件的装配良率；需要取用对应规格批头时，只需旋转盖体将缺口对准对应卡位，即可直接抽出目标批头，不需要完全打开整个上盖，减少了操作步骤，也避免开盖过程中其他批头暴露在环境中。盖体的边缘做了1.5毫米的圆弧翻边处理，旋转操作时手指与盖体的接触摩擦力足够，即使佩戴无尘手套也能顺畅完成旋转对位，不会出现打滑的情况。

从结构设计的细节考量，存储腔的内壁做了0.3度的拔模斜度，既方便注塑加工时的脱模，也能让批头插入时顺着斜度自动滑入卡位底部，不会出现批头卡在腔体中段的情况。刀架整体的外表面做了细磨砂处理，不会在超净工位的强光照射下产生反光，避免反光干扰操作人员的装配视线。下部固定段的根部做了R2的圆角过渡，避免长期插拔使用后应力集中导致的根部断裂问题，经过实际工位测试，反复插拔超过1万次后，固定段也不会出现变形、裂纹等失效情况。

在实际使用场景中，这类刀架可根据工位的作业需求，在卡位中放置不同规格的十字、一字、内六角纳米批头，分配器盖的顶面可预留激光打标区域，对应每个卡位标注批头的规格型号，操作人员不需要低头查看，仅凭手指触感旋转盖体到对应标记位置，即可快速拿到需要的批头，相比传统的开放式批头收纳盒，取换批头的时间可缩短40%左右，同时能有效保护精密批头的工作端不受磕碰、污染，延长纳米级螺丝刀批头的使用寿命，尤其适合M0.8到M2规格微型螺丝的连续装配作业，在消费电子微型模组组装、医疗精密器械调试、微机电系统装配等场景中都有很高的适配性。整个结构的所有棱角都做了钝化处理，没有尖锐的边角，不会刮擦操作人员的无尘手套或者工位上的精密器件，所有配合面的公差控制在0.1毫米以内，盖体旋转时没有明显的旷量，对位准确，不会出现缺口与卡位错位导致无法取放批头的问题。
