STRIPPIT样式模具紧固扳手三维结构设计

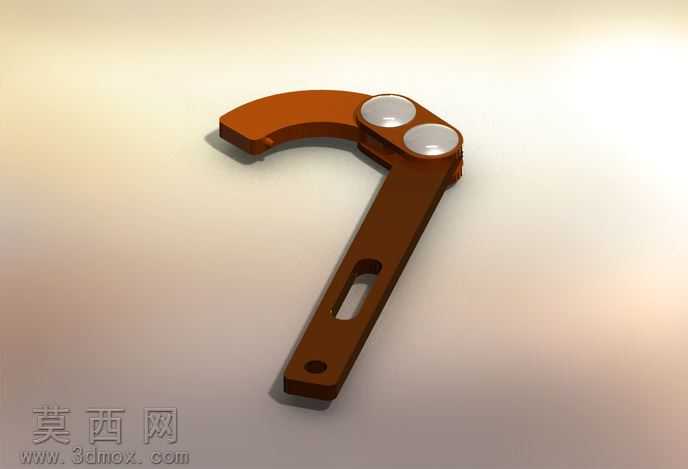

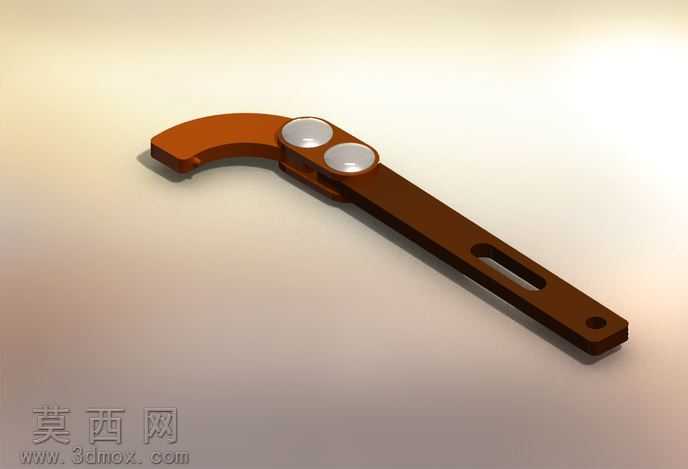

本作品为STRIPPIT样式模具配套的紧固扳手三维模型，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对各部件的配合公差、装配关系进行了精准还原。模型整体分为钩形扳手头、长条形手柄、铰接销轴三个核心部分，其中钩形扳手头采用圆弧过渡的钩状结构，端部设置适配模具紧固件的卡位结构，可精准卡入模具对应紧固位，避免施力时出现滑脱问题；手柄部分采用长直杆结构，表面开设长条形减重孔，末端设置悬挂圆孔，兼顾握持施力的力矩需求与日常收纳的便利性，铰接位置采用两个圆形铆接结构模拟真实铆钉装配，建模时可将铆钉结构替换为适配的螺栓螺母组合，满足不同装配场景的修改需求。渲染阶段采用金属哑光材质模拟工具钢的真实质感，对铰接位置的金属反光、手柄表面的细微磨砂纹理进行了材质参数调整，场景采用柔和的漫反射打光，清晰呈现扳手的整体轮廓与结构细节，无过度曝光或结构遮挡问题。设计思路围绕冲床模具的快速紧固需求展开，钩形头与手柄的铰接结构可实现一定角度的自适应调节，能够适配不同规格模具的紧固操作，相比固定式扳手具备更强的场景适配性，建模过程中对各棱角位置均做了符合实际生产的倒角处理，避免应力集中问题，所有结构尺寸均参考实际五金工具的行业标准设定，可直接用于工程参考、3D打印样件制作或工装设计参考，模型装配关系完整，无干涉、破面等建模问题，各部件可单独拆分编辑，方便后续根据实际使用需求进行尺寸调整或结构优化。
