带检测传感器的球轴承排序送料设备

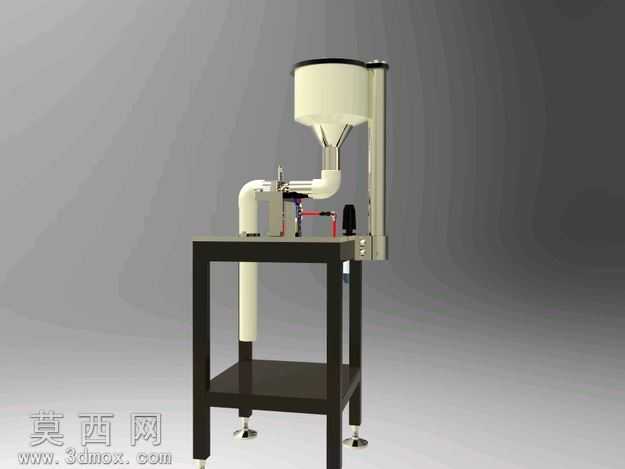

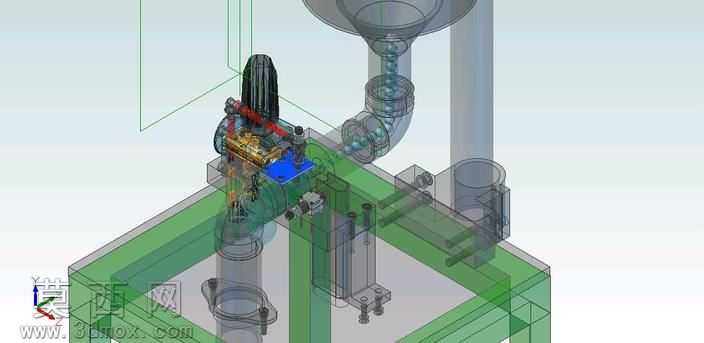

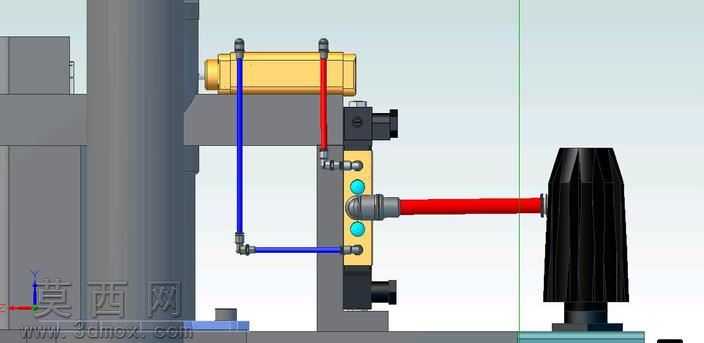

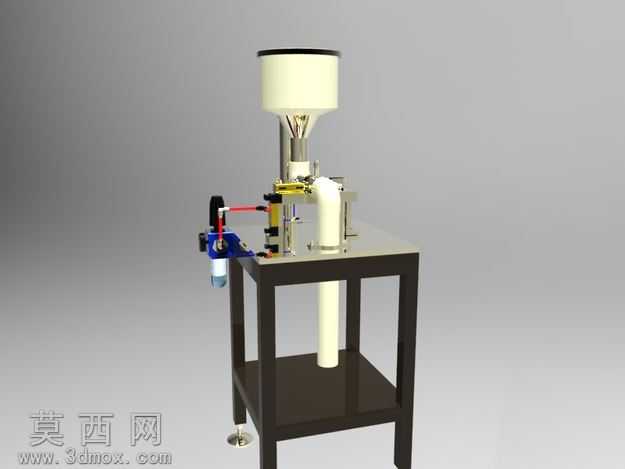

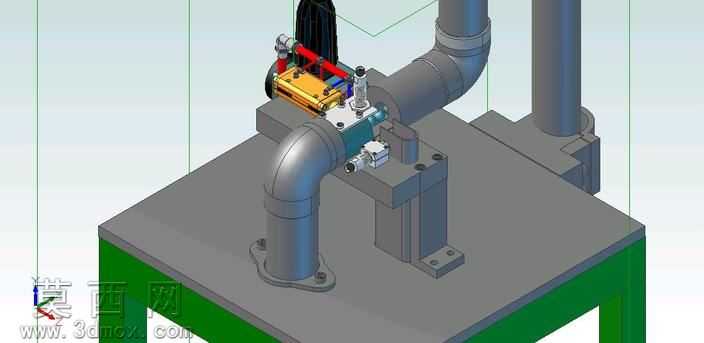

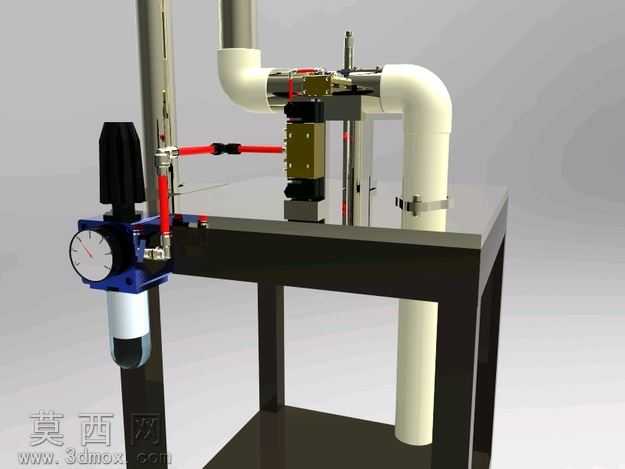

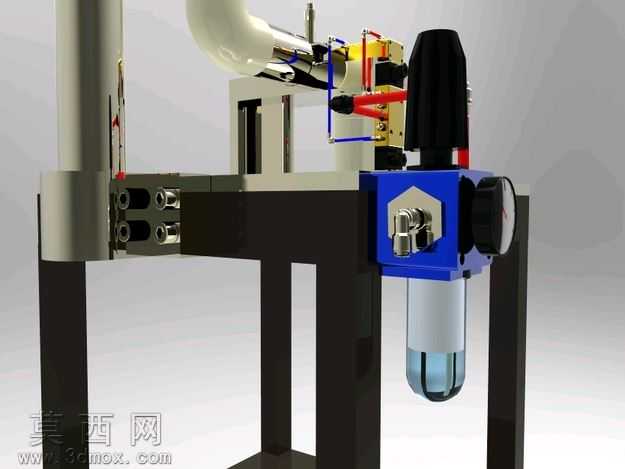

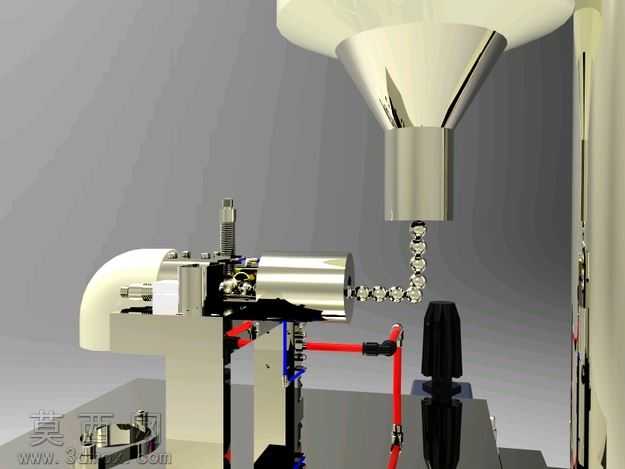

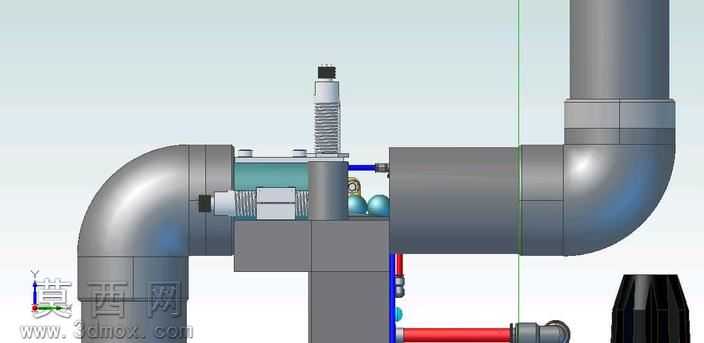

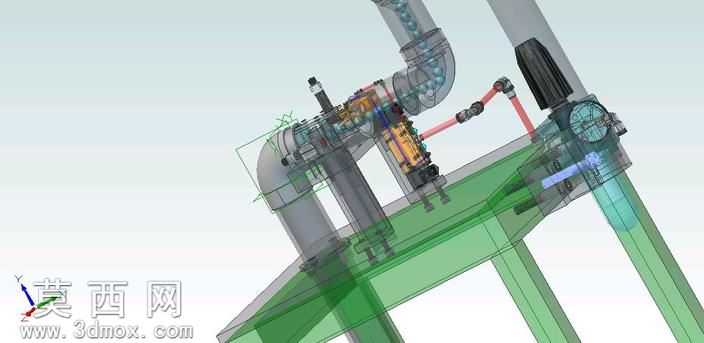

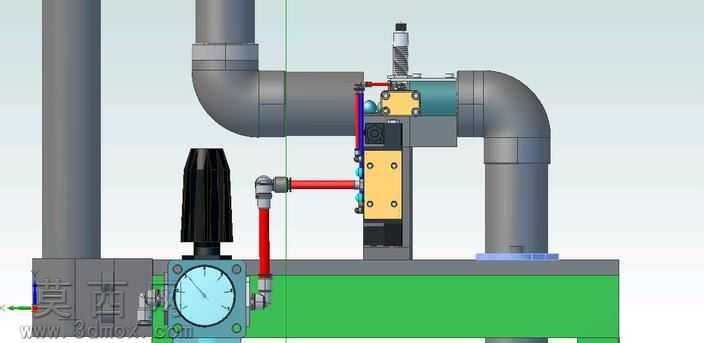

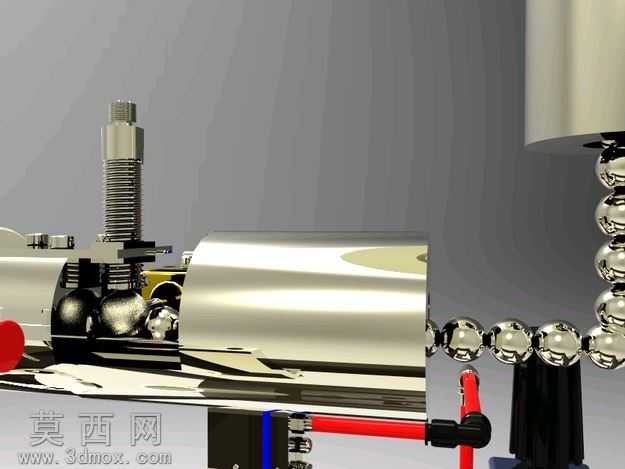

本作品为面向轴承装配工序的球轴承排序单元三维模型，整体采用自顶向下的参数化建模思路完成搭建，所有零部件均按照实际工业设备的装配约束关系进行配合，可完整还原设备的运行逻辑与结构组成。建模过程中首先完成支撑机架的搭建，采用方管焊接式框架结构，底部配置可调脚杯实现设备水平度调节，中层设置置物平台用于容纳电气与气动附属元件，台面采用加厚钢板加工，保证上部作业机构的安装刚性与运行稳定性。上部核心作业单元首先设计了锥底式储料料斗，料斗采用食品级白色工程塑料材质渲染，内壁做光滑过渡处理避免轴承卡料，料斗下方衔接排序流道，流道根据球轴承的外径尺寸做限位设计，仅允许单排轴承依次通过，保证排序的有序性。流道侧方集成了拒绝缸与拒绝确认传感器组件，其中拒绝缸采用标准笔型气缸建模，搭配气动接头、红色气管与电磁阀安装位，传感器采用漫反射式光电检测元件建模，可识别流道中姿态错误、规格不符的轴承，通过气缸动作将不合格件推出流道，确认传感器用于反馈剔除动作的完成状态，形成闭环检测逻辑。流道末端设置白色导料管，将排序完成的合格轴承输送至下一作业工位。渲染阶段采用工业设备常用的材质方案，机架部分做黑色哑光金属喷塑质感处理，金属加工件做不锈钢拉丝与阳极氧化金色区分，气动元件采用标准工业蓝黑配色，气管做半透明红色质感，整体渲染光影柔和，清晰展现各部件的装配位置与结构层次。设计过程中充分考虑了设备的实用性，所有标准件均采用工业通用规格，非标准加工件预留了合理的安装公差与维修空间，整体结构紧凑，可直接集成到轴承自动化装配生产线中，完成轴承的自动上料、排序、姿态检测与不合格剔除工序，有效提升装配环节的自动化程度，减少人工分拣的工作量与出错概率。
