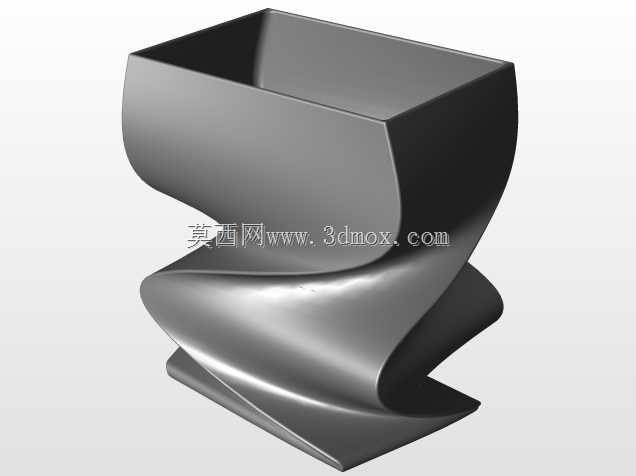

这款装饰花瓶的结构设计跳出了传统回转对称容器的固化思路,采用非规则扭曲多面体构型,在满足容器类产品基础盛纳功能的前提下,将结构美学与实用边界做了平衡。从实际应用场景来看,这类产品主要适配高端家居软装、商业空间陈列、艺术展陈布置等场景,既可以作为鲜切花的盛纳容器,也可单独作为工艺摆件放置于玄关置物台、客厅边几、酒店大堂展示区、样板间软装点位,适配现代简约、轻奢、艺术感的空间装修风格。
从功能特性层面看,瓶体上部保留了平整的方形开口结构,开口边缘做了小半径圆角过渡,既避免锐边造成的磕碰风险,也能保证花束插入时的操作空间,开口内部的容腔顺着扭曲的外壁走势平滑延伸,容腔截面随瓶身扭转做连续渐变,没有突兀的结构折角,日常清洁时可以顺畅触及内壁各个区域,不会形成清洁死角。瓶身中部的扭曲段做了连续的曲面过渡,相邻曲面之间的棱线做了微小的倒角处理,光线照射时可以在不同切面形成层次丰富的折射效果,匹配水晶材质的高透光特性,不需要额外的表面纹饰就能形成足够的视觉层次感。瓶体底部设计为平整的切面结构,与放置接触面可以形成完整的面接触,不需要额外配置底座就能保证放置稳定性,底部接触区域做了细微的磨砂处理,既可以避免光滑底面与接触面之间形成水印残留,也能增大接触摩擦力,降低意外触碰时的滑移风险。

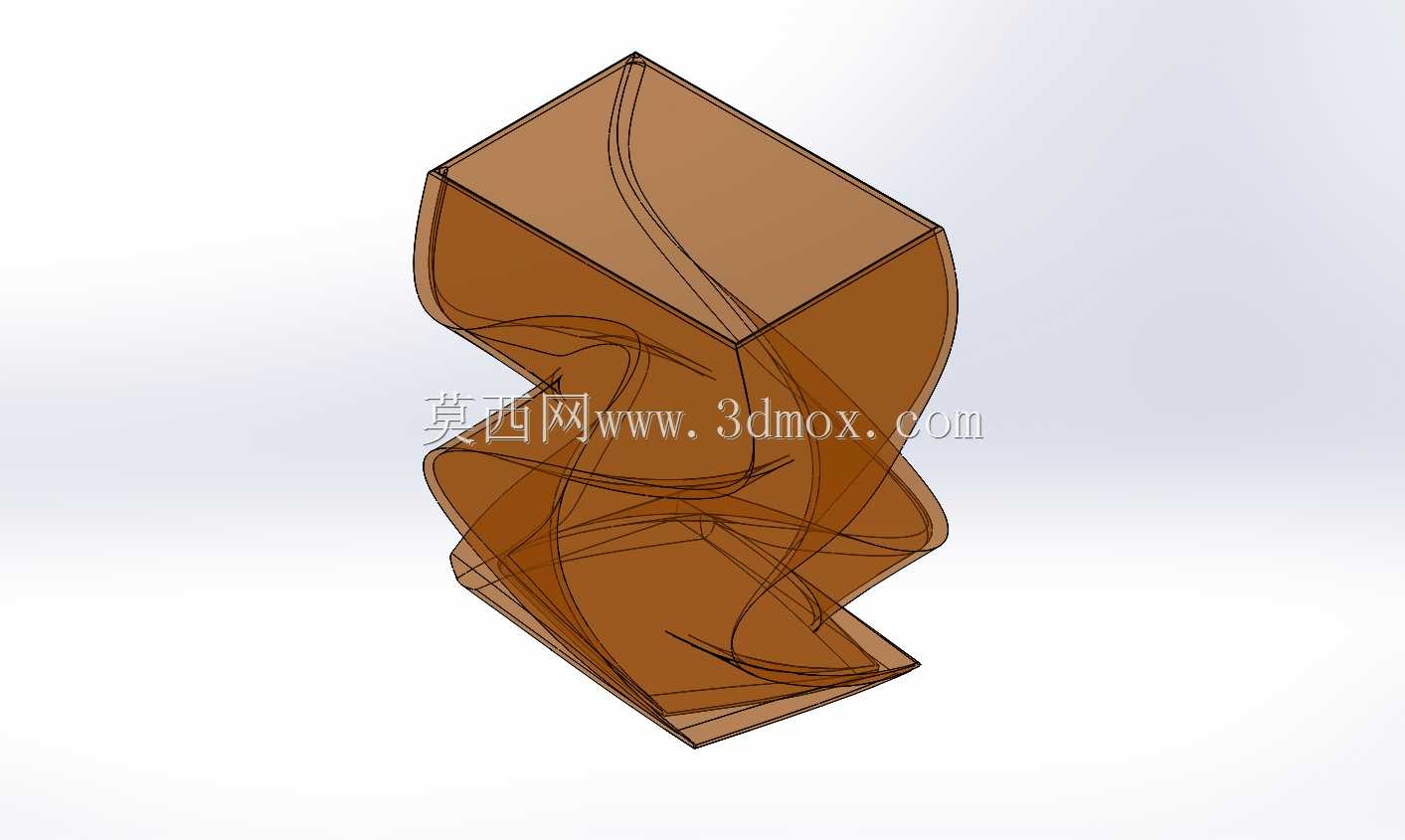

从设计思路的工程落地角度考量,整个瓶体的曲面构建采用连续G2曲率过渡,没有曲率突变的区域,不管是采用水晶热弯成型、亚克力注塑还是透明树脂3D打印工艺,都能保证曲面的顺滑度,不会出现成型后的棱线错位、曲面凹陷等缺陷。建模过程中先确定上下两个端面的基准轮廓,上端面为规整正方形,下端面为扭转一定角度的同尺寸正方形轮廓,中间通过多组引导线控制曲面的扭曲走势,调整引导线的曲率参数,让瓶身的扭曲幅度从上端到下端呈现缓-急-缓的变化节奏,避免扭曲过于集中导致的结构应力集中问题,同时也让整体造型的视觉张力更协调。
关于安装与放置的边界尺寸,这类装饰花瓶的整体高度控制在250-300mm区间,上端面正方形边长控制在120mm左右,下端面与上端面轮廓尺寸一致,扭转角度控制在120度-150度之间,瓶身最宽处的外轮廓尺寸不超过150mm,放置时只需要预留直径160mm的平整接触面即可,不需要额外的固定结构,自身重量配合底部的摩擦力就可以满足日常放置的稳定性要求。瓶体的壁厚控制在3-5mm区间,既保证水晶材质的厚重质感,也不会因为壁厚过大导致整体重量过重,日常挪动时单手握持瓶身中部的内收区域就可以平稳搬运,中部内收区域的最小截面尺寸控制在80mm左右,符合成年人手掌握持的尺寸范围,搬运时不需要额外借助辅助工具。另外在结构细节上,瓶身的所有外表面都做了抛光处理,内表面根据盛水的使用需求做了光滑度处理,避免长期盛水形成的水垢附着,容腔的有效盛水深度控制在200mm以上,可以满足大部分常规鲜切花的枝干插入深度需求,即使是较长枝干的花材,也可以通过瓶身扭曲的内壁形成侧向支撑,不需要额外配置花架就能让花束保持自然的摆放形态。
