拖拉机犁系统连接支撑结构件

　　在大田耕整作业场景里，这类结构件是拖拉机后悬挂犁组的核心受力连接件，直接衔接拖拉机液压提升臂与犁架主体，作业时需要传递整机牵引力、承受犁体切入土壤的垂直冲击载荷，还要应对田间石块、硬土层带来的侧向交变力，是保障耕深稳定性、避免犁组晃动的关键零件。从实际使用场景来看，该部件长期暴露在露天泥水环境中，作业时会持续接触土壤磨粒、化肥农药腐蚀介质，因此结构设计上优先考虑受力路径的连续性，整体采用变截面流线型构型，没有多余的突出棱角，既可以降低作业时挂带杂草、壅土的概率，也能减少应力集中区域，避免长期交变载荷下出现疲劳断裂。

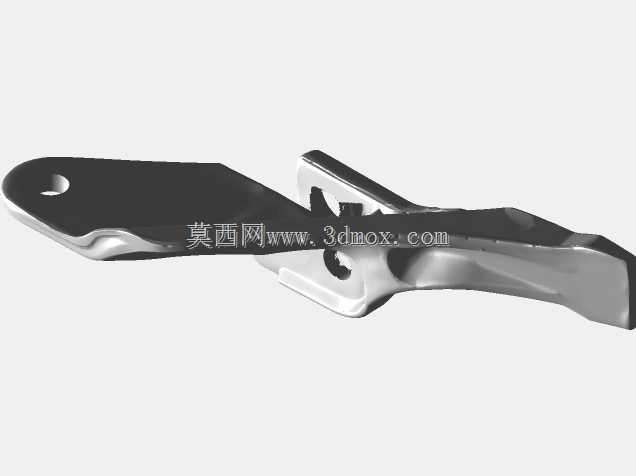

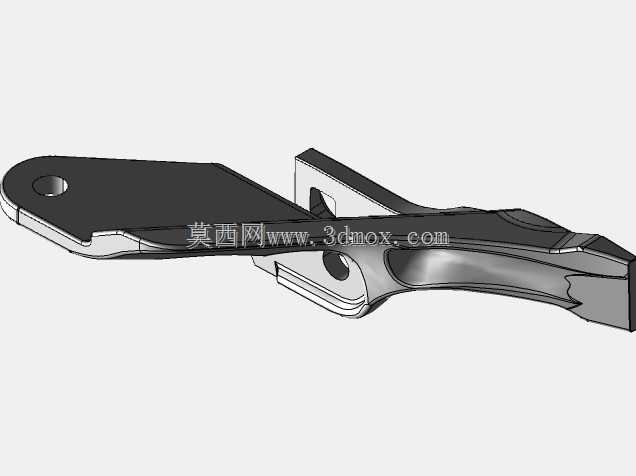

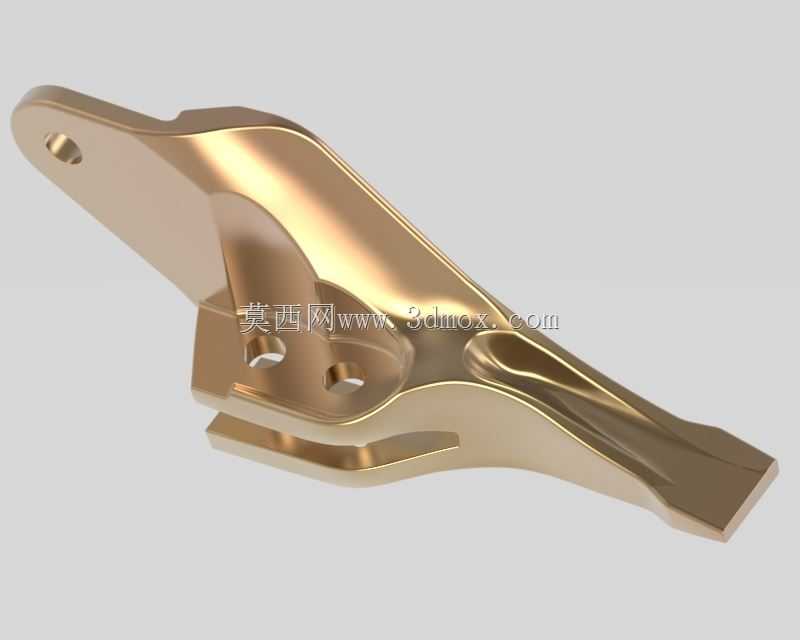

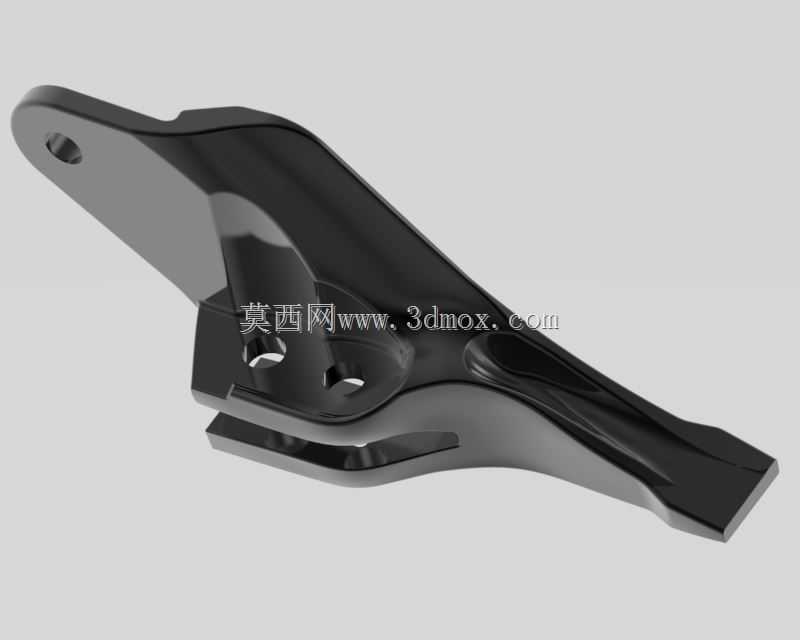

　　设计过程中先通过蓝光扫描获取成熟在用部件的完整点云数据，再逆向重构曲面时，重点校准了三个安装位的形位公差：上端的单销孔用于连接液压提升臂的下拉杆，孔位周边做了局部加厚处理，厚度比相邻基体高出30%，用来分散铰接处的挤压应力；中部的两个沉头安装孔用于固定犁架的上连接座，孔位端面预留了0.2mm的精加工余量，保证安装后结合面的贴合度达到85%以上，避免螺栓受剪；下端的楔形贴合面直接抵靠犁柱的定位斜面，斜面角度匹配犁柱的安装倾角，装配后不需要额外调整垫片就能保证犁体的入土角处于标准作业区间。

　　从安装边界来看，该部件的整体长度适配35-50马力段轮式拖拉机的后悬挂行程，最大外轮廓宽度不超过犁架主梁的宽度，不会在拖拉机转向时与后轮发生干涉；上端销孔的内径匹配标准的悬挂销尺寸，可直接适配多数同马力段机型的后悬挂接口，不需要额外改装连接套。部件的壁厚分布遵循受力梯度变化，主受力筋的走向与牵引力传递方向完全一致，在保证整体强度的前提下，尽可能削减非受力区域的材料厚度，相比等厚度设计减重18%左右，既降低了悬挂系统的无效载荷，也减少了液压提升臂的工作负荷。

　　实际作业中，该部件的倒车限位面会在机组倒退时直接抵靠犁架的限位块，因此该区域的曲面做了圆弧过渡处理，避免硬接触时出现应力崩裂；同时所有外露棱边都做了R3以上的圆角处理，既可以减少涂装时的流挂缺陷，也能避免作业中棱角刮伤液压油管或操作人员。逆向重构时重点修正了原扫描件上的磨损凹陷区域，将长期使用后出现的配合面磨损量补偿到设计尺寸中，保证重构后的模型尺寸与新品设计尺寸一致，可直接用于后续的铸造模具开模、数控加工编程，也能作为农机维修时的备件测绘参考，帮助维修人员快速核对部件磨损量，判断是否需要更换。
