龙门式数控铣床三维设计模型

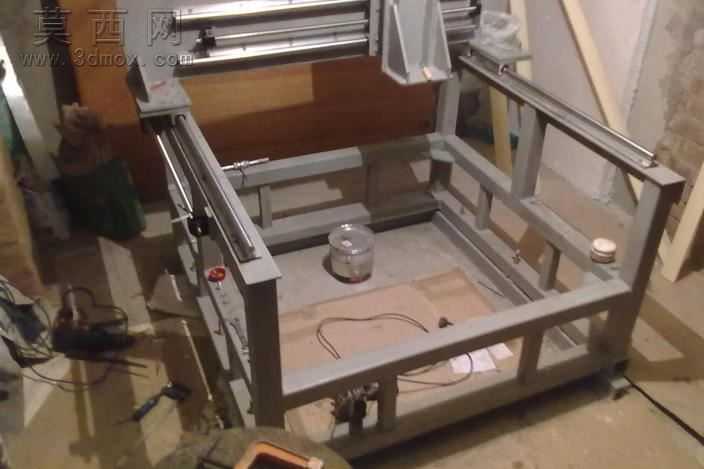

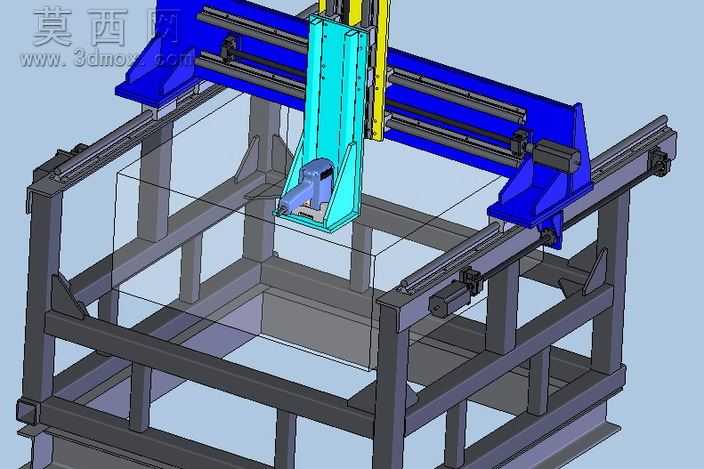

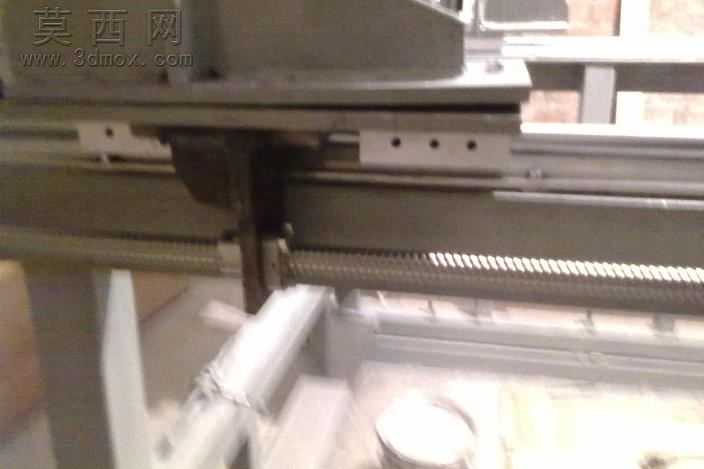

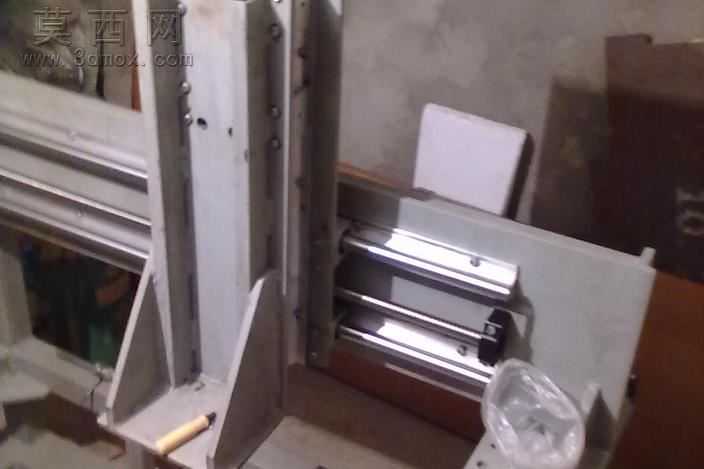

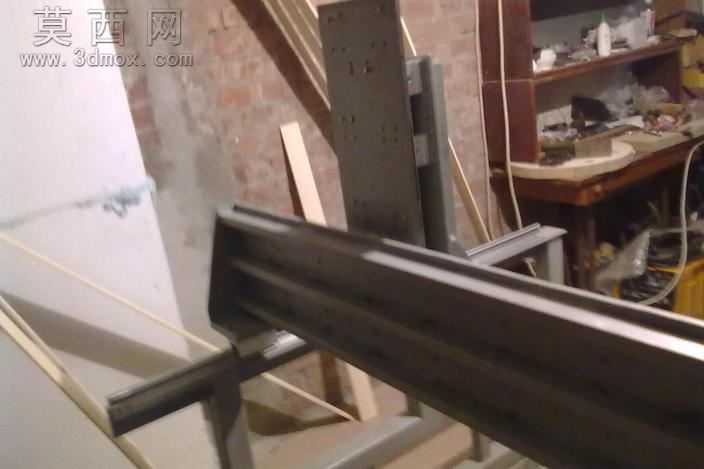

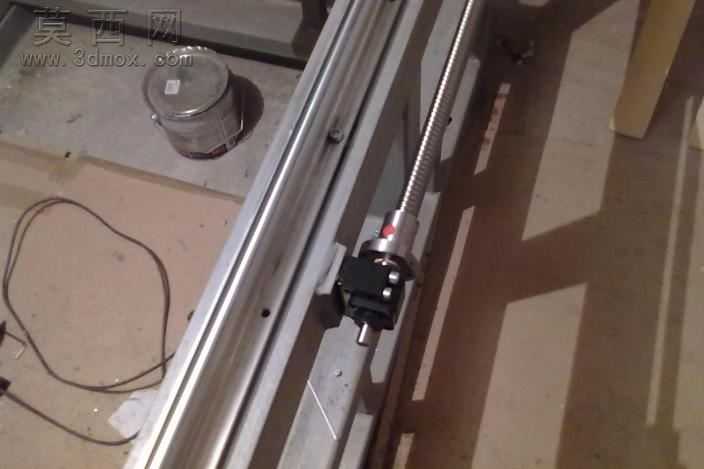

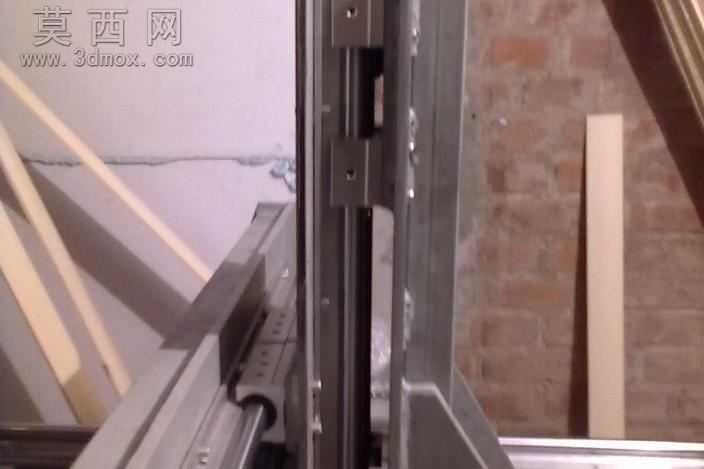

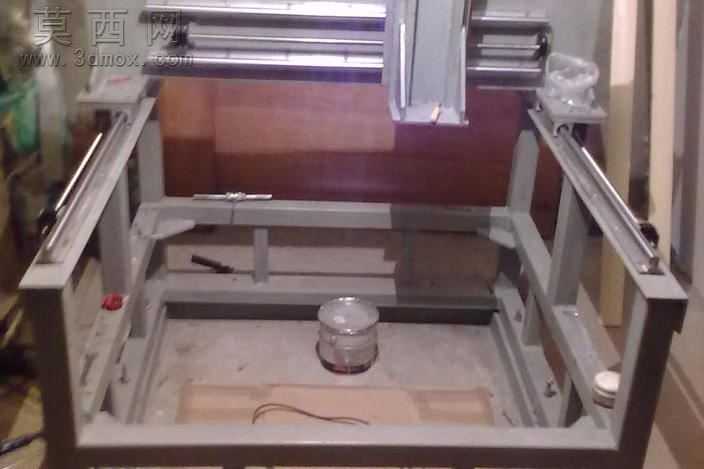

本模型为龙门式数控铣床的完整三维设计成果，建模过程严格遵循机械设计规范，从整体机架布局到各运动部件的装配关系都做了精准还原，完整呈现了该类加工设备的结构逻辑。模型采用分层建模思路，首先搭建底部焊接式机架结构，采用型钢拼接的框架式设计，通过合理的筋板布置保障机架整体刚性，为整机运行提供稳定的支撑基础，建模时对型钢的拼接位置、焊缝预留位置都做了细节还原，符合实际焊接机架的加工工艺要求。在运动轴系设计上，模型完整还原了X、Y、Z三个直线运动轴的结构：X轴布置于机架两侧的长导轨上，采用双导轨配合滑块的导向结构，搭配传动组件实现横梁沿X向的长行程移动；Y轴集成于横梁结构上，承载滑枕实现横向进给运动，导轨安装面的定位结构、滑块固定位都做了精准建模；Z轴为垂直布置的滑枕结构，搭载加工主轴实现垂直方向的进给，主轴安装位的定位基准、滑枕的导向结构都清晰呈现，各轴的传动部件、限位结构都在模型中有所体现，可直观展示三轴联动的运动逻辑。模型对主轴加工单元做了细节刻画，主轴安装座的固定结构、刀具装夹位都做了还原，可直观展示加工端的工作状态。外观渲染上，对不同部件采用差异化的材质表现：机架部分采用深灰色金属材质还原型钢的质感，运动横梁、滑枕部分分别采用蓝色、青蓝色的涂装材质区分不同功能模块，导轨、传动部件采用金属银灰质感表现机加工零件的表面特征，不同材质的搭配让模型结构层次清晰，各部件的功能分区一目了然。设计过程中充分考虑了该类铣床的加工适配性，整体龙门式的结构布局可适配大尺寸工件的加工需求，开放的工作台区域预留了充足的工件装夹空间，可满足木材、石膏及其他非金属、软金属材料的铣削加工需求，各运动轴的行程设计、机架的刚性预留都围绕适配材料的加工特性做了匹配，模型完整呈现了从机架支撑、轴系运动到加工执行端的全链路结构，可用于设备结构展示、加工原理讲解以及同类设备的设计参考，清晰展现了龙门式数控铣床的设计思路与结构特点。
