高耐压直流降压稳压模块结构设计

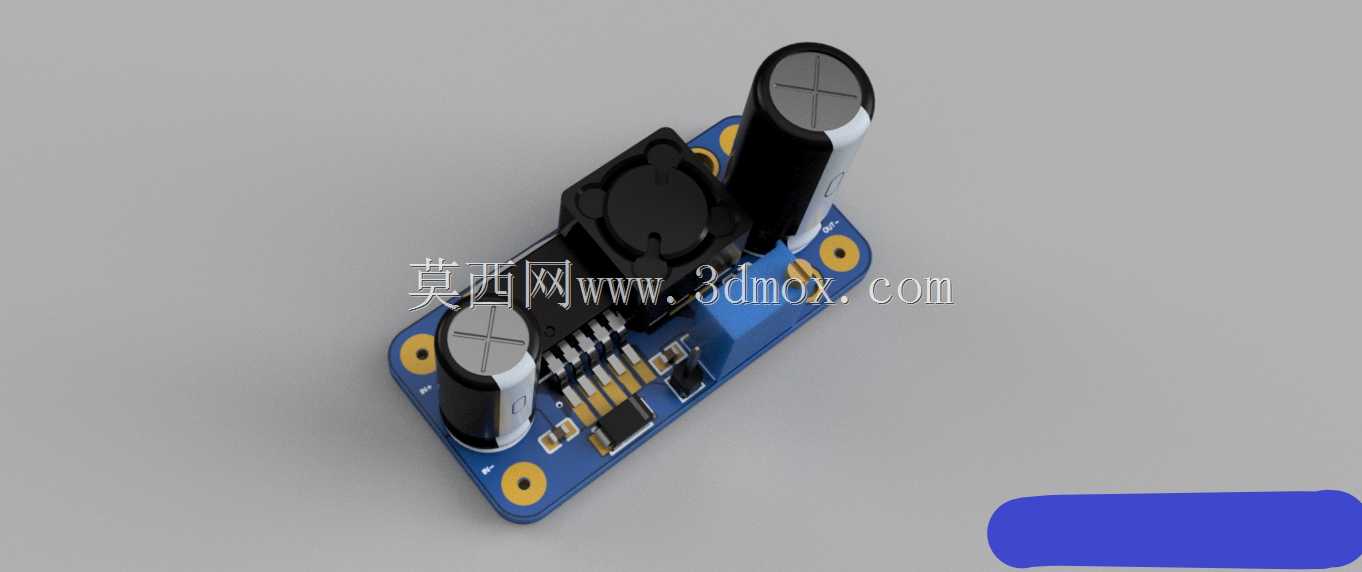

在工业控制板卡集成、户外小型传感节点供电、车载低压外设取电这类场景里，宽输入范围的降压稳压模块是绕不开的基础部件，这次梳理的这款高耐压版本降压模块，核心是适配常规稳压芯片无法覆盖的高压直流输入工况，解决现场供电电压波动大、输入上限不足导致的芯片烧毁问题。从实际选型适配的角度看，这类模块的设计首先要平衡散热性能与安装空间的矛盾，功率电感、电解电容这些发热元件的排布不能过度紧凑，否则连续带载时热量堆积会让输出纹波超标，同时也不能过度拉伸PCB长宽尺寸，毕竟多数集成场景留给电源模块的安装位都比较局促。

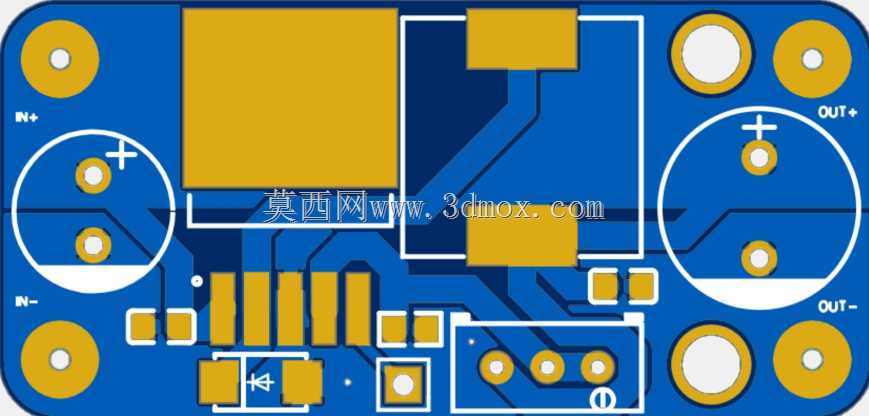

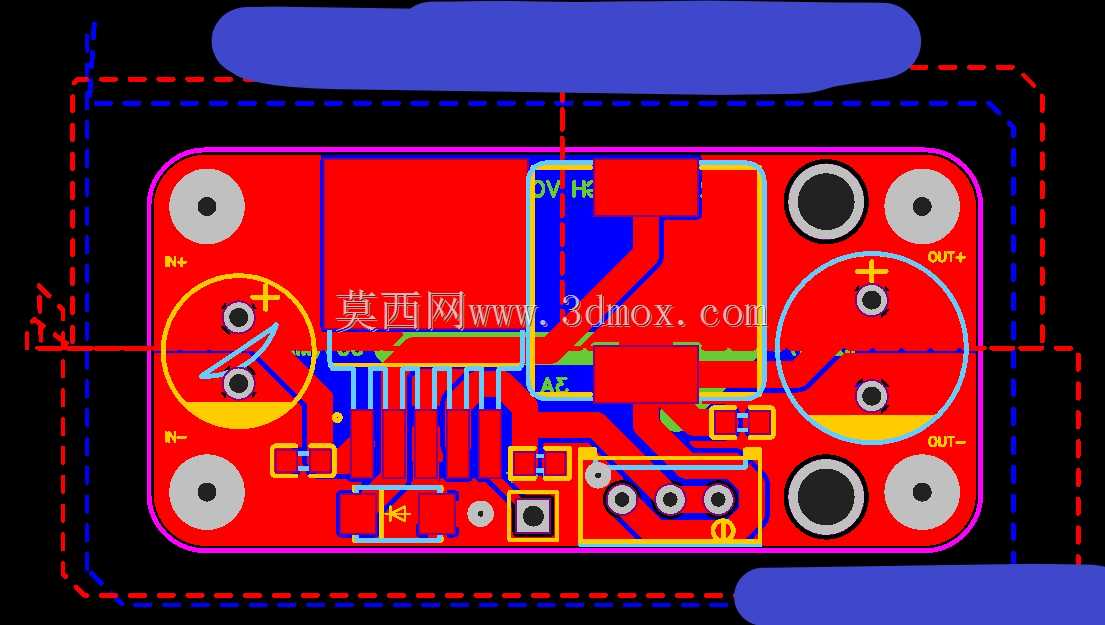

模块的功能逻辑很明确，就是把较高幅值的直流输入电压，稳定转换成后端负载需要的固定低压直流输出，相比常规版本的同类型稳压模块，它的输入耐压上限做了提升，能覆盖更多工业现场常见的直流母线电压区间，不用额外在前端加预降压电路，减少整个供电链路的元件数量，也降低了链路故障点。设计时首先确定的是功率回路的走线宽度，大电流路径要做铺铜加厚处理，避免载流不足导致的走线发热压降，输入输出端的电解电容特意选了高低温特性稳定的规格，贴近芯片引脚布置，最大限度缩短高频电流的环路路径，抑制开关噪声向外辐射。

外形尺寸上，模块采用长条形PCB布局，四个角预留了标准安装孔，孔位间距匹配通用的洞洞板、塑胶固定柱的安装尺寸，安装时不需要额外做转接板，直接用铜柱或者尼龙柱就能固定在设备壳体内部或者主板预留位置。元件高度方向做了分层控制，最高的电解电容与功率电感高度保持一致，散热片贴装在主芯片表面，高度不超过周边电解电容的顶端，这样在紧凑安装空间里不会和上层结构或者相邻板卡产生干涉。PCB边缘做了圆角处理，避免安装时剐蹭绝缘层造成短路，焊盘全部做了沉金处理，提升反复焊接的可靠性，也适合小批量回流焊加工。

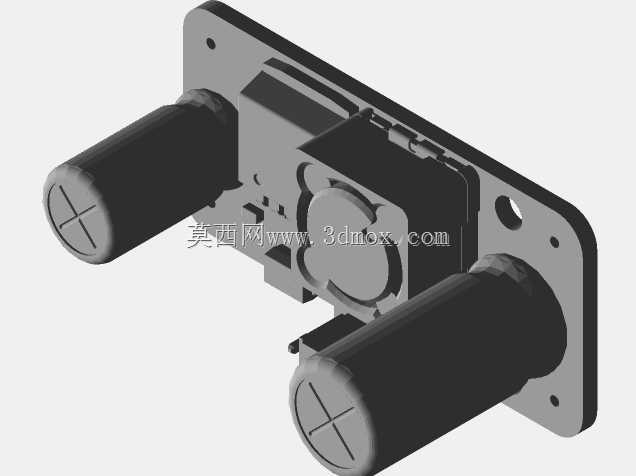

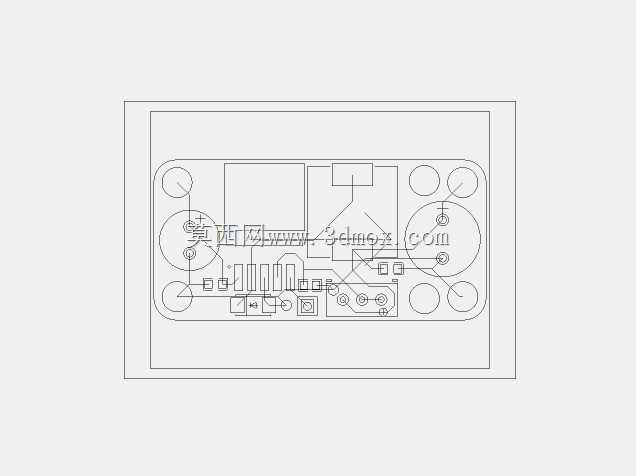

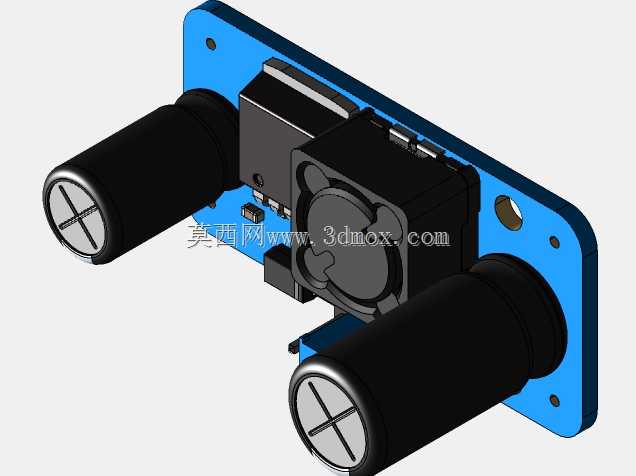

实际应用里，这类模块常被用在光伏小系统的低压供电、工业设备的控制回路辅助供电、车载改装设备的电源转换场景，选型时要注意后端负载的持续电流不能超过模块的额定输出值，安装位置要避开直接的热源，比如不要贴在功率电阻、散热风机的热风出口旁，否则会让模块的实际输出能力打折扣。设计建模时要准确还原每个元件的实际占位，包括电解电容的引脚间距、功率电感的焊盘尺寸、调节电位器的操作空间，不能只做外观示意，否则导出的工程图没法直接用于安装位校核。很多新手建模时容易忽略接插件的插拔操作空间，把输入输出接线端子布置得太靠近板边或者安装孔，实际装配时会发现接线操作根本没法进行，这款模块在设计时特意在接线端子外侧预留了足够的手指操作空间，不用额外借助特殊工具就能完成导线压接。

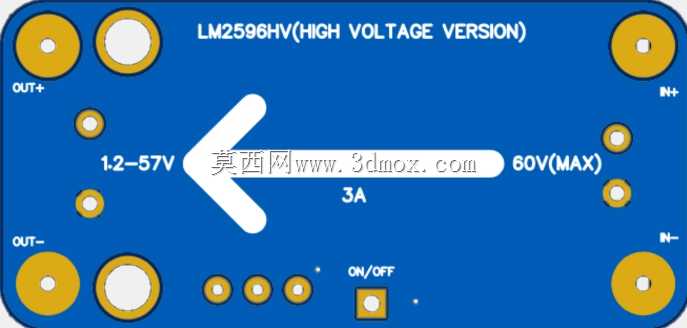

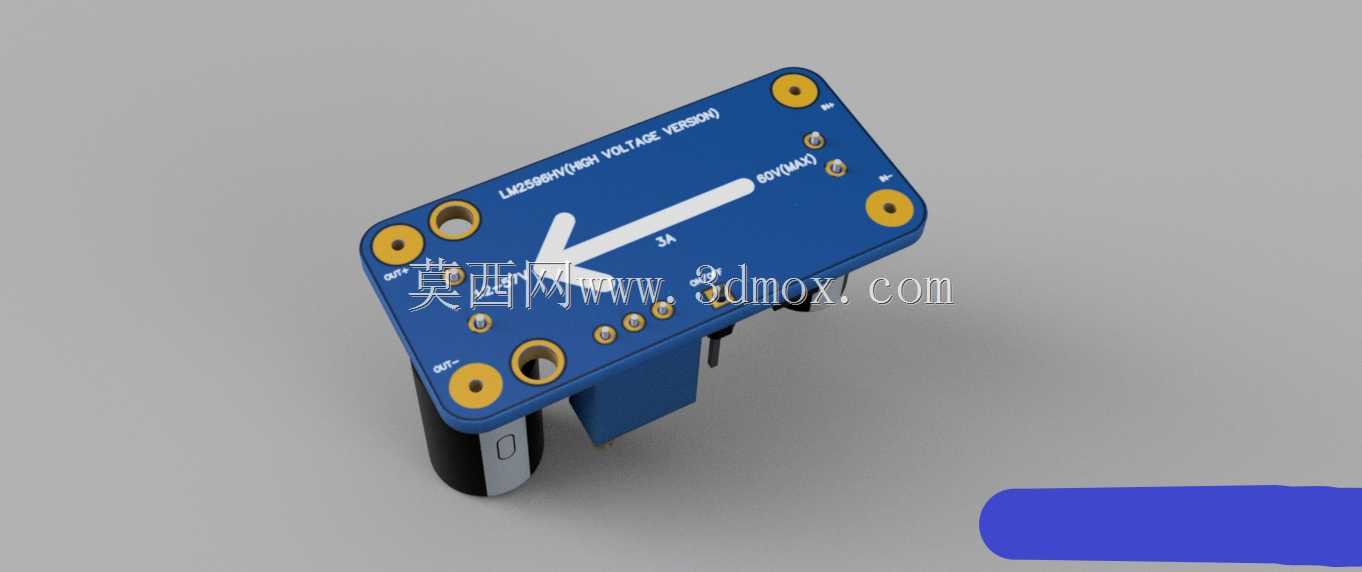

从结构可靠性角度看，模块上的重量较大的元件，也就是电解电容和功率电感，都布置在靠近安装孔的位置，避免设备受振动时元件引脚承受过大的交变应力，长期使用出现虚焊脱落的问题。PCB板材选用常规FR-4材质，厚度适配标准波峰焊工艺要求，表面丝印清晰标注了输入输出极性、电压调节方向，装配时不用反复查阅手册就能完成接线，减少接反烧毁的概率。建模过程中要把这些丝印标识也准确还原，方便后续做整机装配的可视化校验，检查装配完成后标识是否被周边结构遮挡，方便后期运维人员排查故障。
