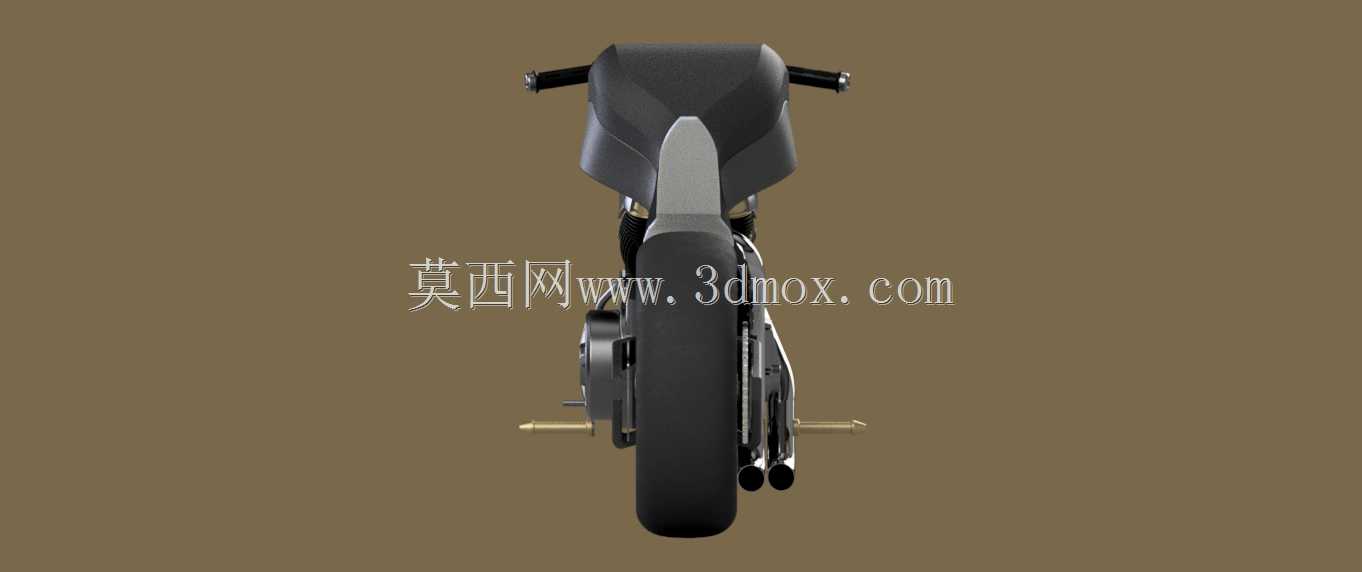

雅马哈MT-01阿布哈加尔定制摩托

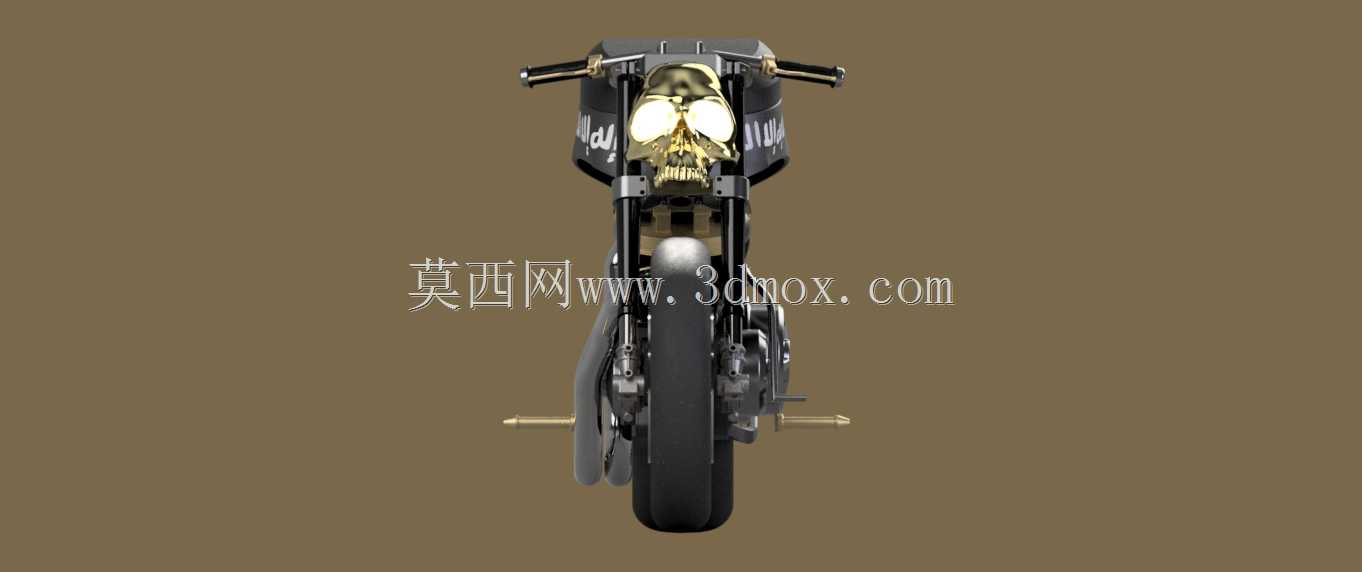

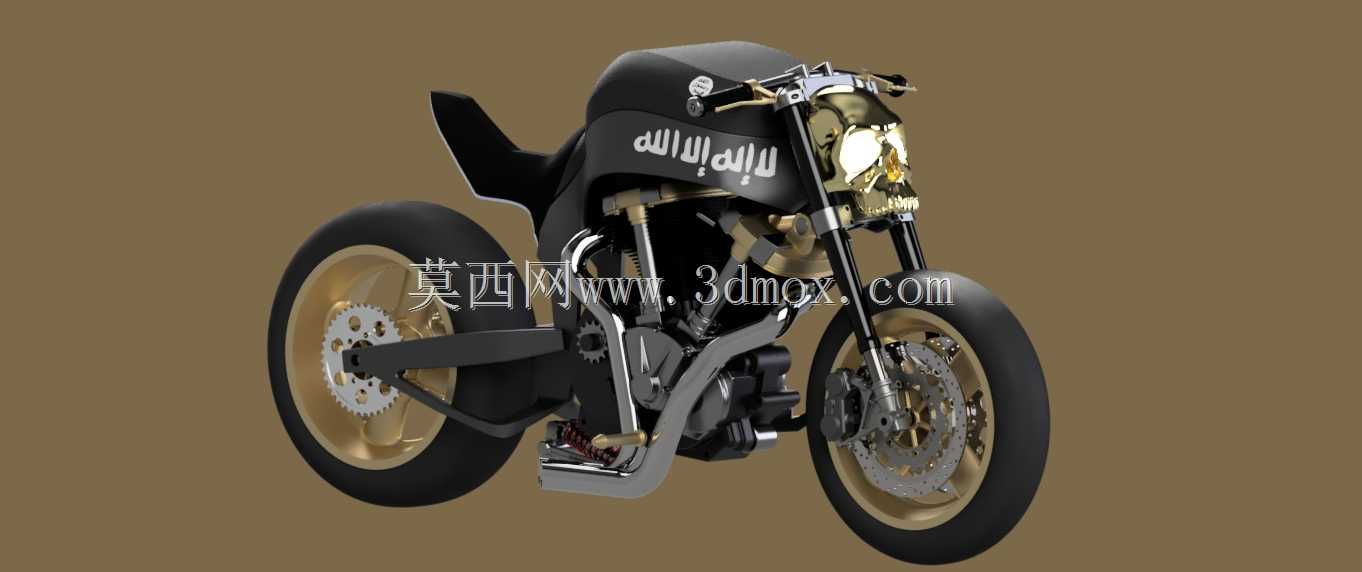

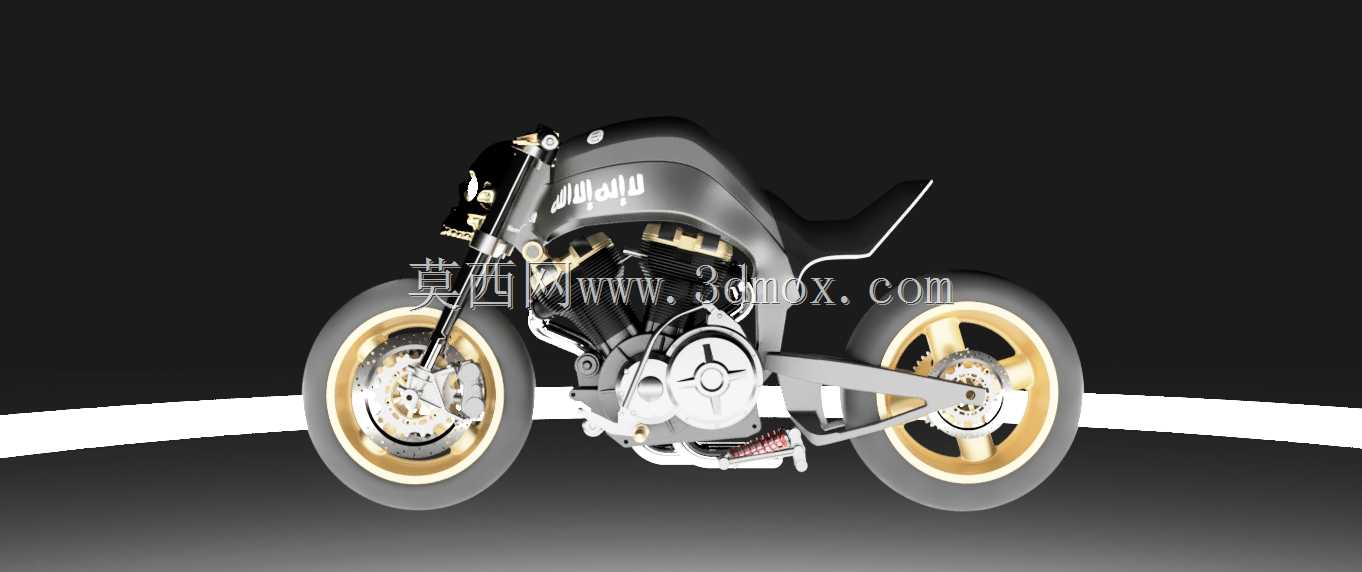

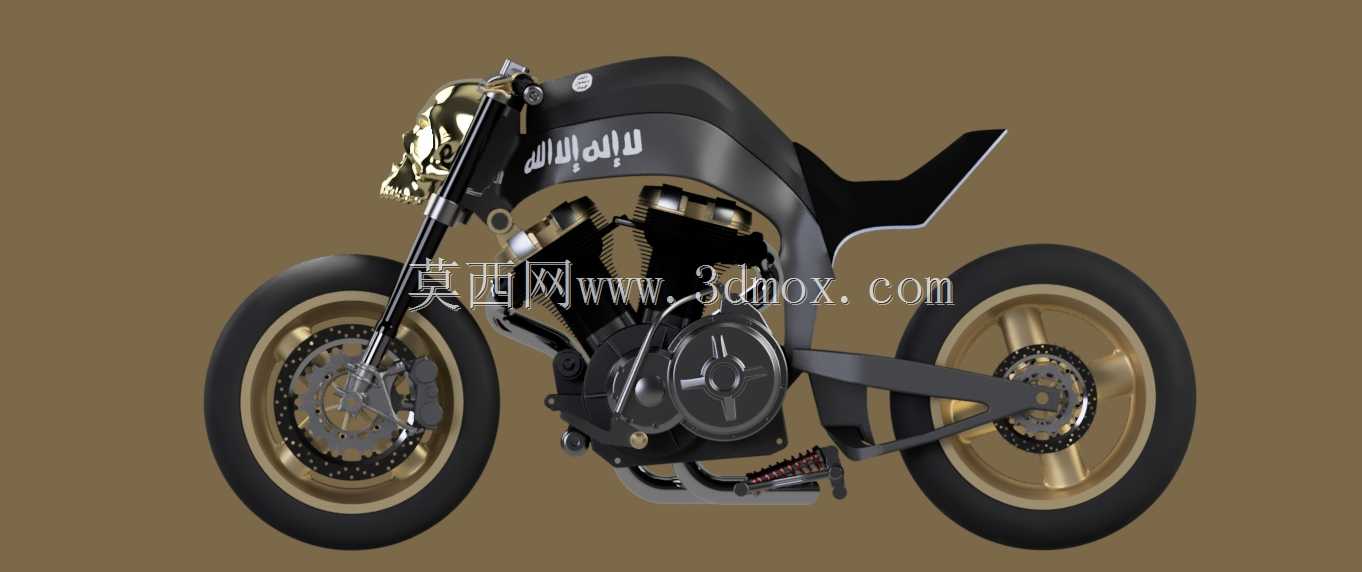

这款定制化两轮机车的结构设计，首先围绕大排量V型双缸动力单元的安装边界展开，整机动力总成采用刚性挂载方式，直接与主车架的钢管焊接点位连接，取消了传统街车常用的橡胶减震衬套，以此获得更直接的动力反馈，适配定制化的激进驾驶定位。主车架采用单脊梁式钢管结构，上主梁从车头转向柱位置平直延伸至后摇臂转轴处，截面直径根据受力分布做了渐变处理，转向柱附近的最大管径达到48mm，向后逐步收窄至32mm，在保证扭转刚度的同时尽可能降低整备质量。车头部分的前减震采用正置式套筒结构，行程设定为120mm，转向节与轮毂的连接位做了偏置设计，匹配金色涂装的铸铝轮毂，前轮规格为120/70 R17，双浮动刹车盘搭配径向安装的卡钳支座，安装孔位完全兼容市售高性能刹车组件，不需要额外做转接支架修改。前大灯位置完全取消了传统的圆形灯组结构，替换为定制的骷髅造型装饰件，该装饰件通过三个M6螺栓固定在前减震上联板的预留孔位，内部预留了LED灯组的走线空间，不需要破坏原有上联板的结构强度。油箱部分采用了窄体化设计，最大宽度仅为280mm，相比原厂MT-01的油箱收窄了60mm，骑乘时的腿部夹持空间更贴合定制车型的运动定位，油箱容积设定为14L，底部的燃油泵安装位完全沿用原厂动力总成的接口尺寸，可直接适配原厂的燃油供给系统，不需要重新匹配油路参数。车身侧面的覆盖件采用极简设计，仅在动力单元上方设置了窄条式侧盖，侧盖通过快拆销固定在车架的焊接支架上，表面做了哑光黑处理，预留了定制标识的蚀刻安装位。后摇臂采用单侧式铝合金铸造结构，摇臂的转轴与变速箱输出轴保持同轴设计，链条传动的张紧调节行程为35mm，后轮规格为180/55 R17，单刹车盘的安装位与后轮轮毂的花键连接尺寸匹配原厂规格，后减震采用中置单筒结构，安装角度与水平方向呈28度夹角，预载调节旋钮外露在车身左侧，不需要拆解覆盖件即可完成阻尼与预载的调整。脚踏位置采用了前置式设计，相比原厂街车的脚踏位置向前移动了120mm，高度降低了40mm，骑乘三角更偏向美式巡航的舒展姿态，同时脚踏的安装支架采用可调节结构，预留了三个不同位置的安装孔位，可根据不同驾驶者的身高调整骑乘姿态。排气系统完全取消了原厂的双侧消音结构，采用短款直排设计，排气头段直接连接发动机的排气口，中段管径为51mm，尾段长度仅为280mm，固定点通过焊接支架连接在发动机下方的安装位，排气出口朝向车身右后侧，避免热气流直接吹拂后轮胎面。整车的电气系统走线全部隐藏在车架钢管内部，仅在车把位置预留了控制开关的接线端口，车把采用低趴式一字把，把宽为720mm，把立高度为30mm，转向角度左右各32度，满足城市道路骑行的转向需求，不会在低速挪车时出现舵角不足的问题。这款定制车型的应用场景主要面向城市个性化通勤、机车文化展示以及定制改装赛事参展，所有结构的安装边界都严格遵循原车的动力总成接口尺寸，在做外观定制化修改的同时，没有改动动力单元、传动系统、制动系统的核心安装点位，所有改装部件都可以实现与原厂基础车型的互换安装，不需要对核心承载结构做破坏性修改。在结构强度校核层面，主车架的焊接点位全部做了坡口处理，焊缝高度不小于3mm，后摇臂的铸造材料采用A356铝合金，热处理后的抗拉强度达到230MPa，完全满足大排量机车在急加速、重制动工况下的载荷要求，前减震的弹簧刚度设定为8.5N/mm，后减震弹簧刚度为12N/mm，在保证运动支撑性的同时，可过滤城市路面的细碎颠簸。轮毂的轴承安装位采用过盈配合设计，过盈量控制在0.02-0.04mm之间，保证高速行驶时的轮组转动稳定性，刹车盘的端面跳动量控制在0.05mm以内，避免制动时出现抖动问题。整车的轴距设定为1520mm，相比原厂MT-01的轴距缩短了20mm，转向灵活性更好，最小离地间隙为140mm，可应对城市道路的常规减速带与路面起伏，不会出现托底问题。座垫采用薄型化设计，座垫高度为780mm，发泡层厚度为30mm，表面采用防滑皮革包覆，座垫下方预留了电瓶与电气控制单元的安装空间，所有电气元件的固定位都设置了橡胶减震垫，避免行驶过程中的振动导致电气元件接插件松脱。
