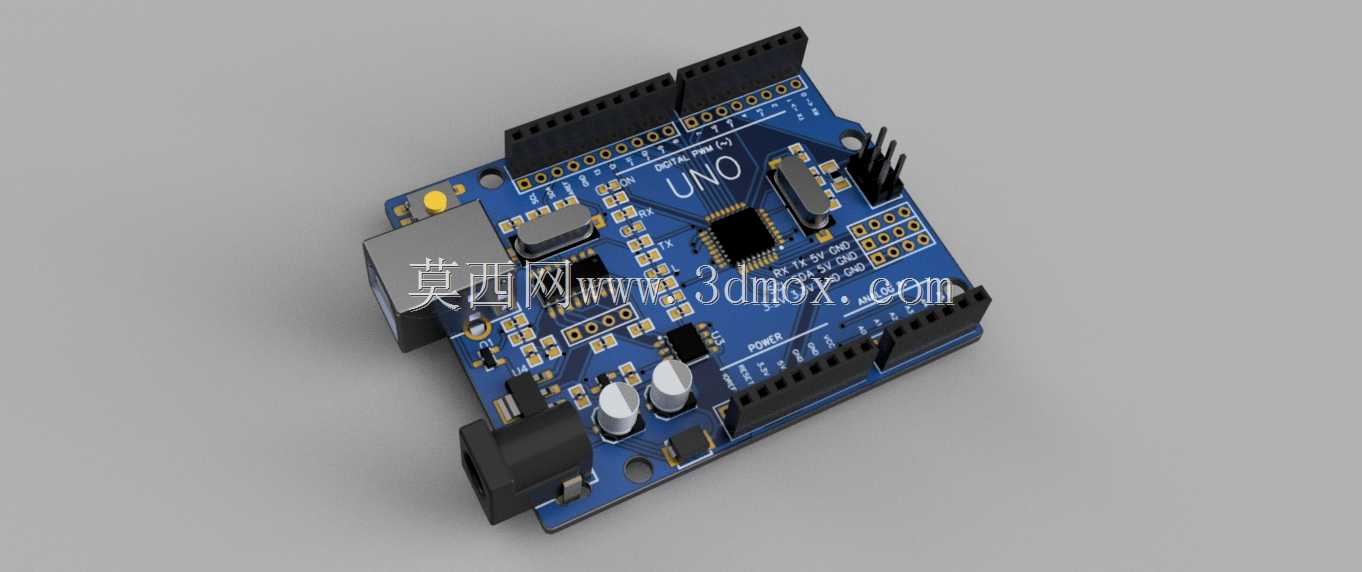

CH340版本Arduino UNO开发控制板

　　这款开源硬件控制板是嵌入式开发、小型智能设备原型验证场景中应用极广的核心载体，日常在创客项目验证、学生电子竞赛作品制作、小型自动化设备的逻辑控制单元搭建、物联网终端节点原型开发中都能见到它的身影，不少小型量产的智能小设备也会直接基于该板型的成熟设计做裁剪优化，省去从0绘制核心控制电路的冗余工作。从实际使用层面来说，它承担的是设备逻辑核心的角色，可通过编写对应程序读取外接传感器的采集数据，按照预设逻辑输出控制信号驱动舵机、继电器、电机驱动模块、显示模块等外接外设，实现从信号采集到逻辑运算再到执行输出的完整控制链路，不管是做环境监测节点、小型机械臂的底层控制、智能小车的运动控制，还是互动艺术装置的信号交互，

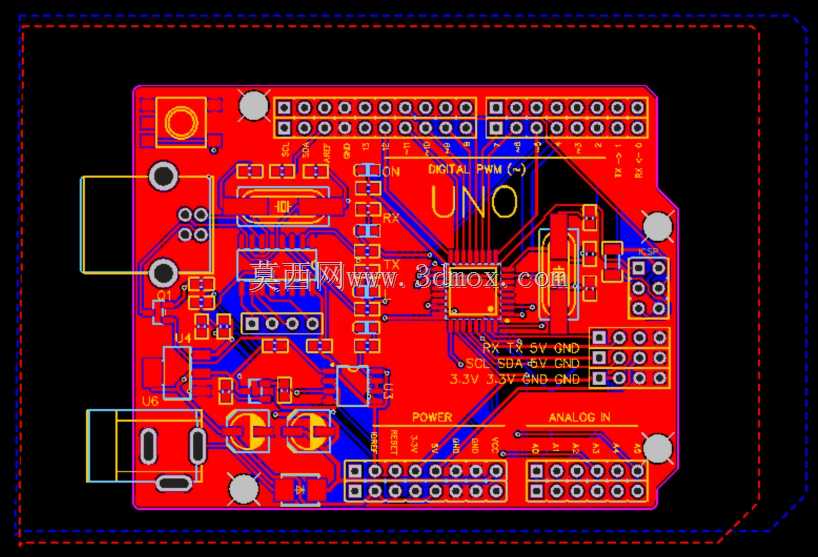

　　都能依托该板的硬件资源完成功能落地。从设计思路来看，这款采用CH340作为串口转换芯片的版本，是在原版UNO板型基础上做了适配国内供应链的优化，在完全兼容原版引脚定义、外设接口、编程生态的前提下，替换了成本更高的原装串口芯片，同时保留了全部核心功能：板载的复位按键方便程序下载与运行重启，电源输入接口支持外接直流供电与USB供电两种模式，可根据实际使用场景选择供电方式，排针引脚完全按照原版间距排布，可直接适配市面上绝大多数现成的扩展板，不需要额外做转接处理。PCB布局上充分考虑了日常使用的可靠性，电源回路做了足够的铺铜处理，大电流通路的走线宽度满足常规外设的供电需求，接口位置排布符合日常插接习惯，USB接口、电源接口、

　　复位按键都布置在板边位置，插拔操作不会和外接的传感器、扩展模块产生干涉。从安装边界与尺寸来看，整个板卡采用标准的矩形外形，固定孔位完全沿用原版UNO的位置参数，不管是安装到通用的亚克力固定底座、3D打印的定制外壳，还是嵌入到小型设备的内部安装位，都可以直接匹配现成的固定结构，不需要重新打孔调整位置；板上元件的高度都控制在常规范围，最高的元件是USB接口与电源座，安装时预留对应的高度空间即可，排针的高度统一，外接杜邦线或者扩展板时不会出现高度差导致的插接松动问题。实际使用中，板载的CH340芯片稳定性足够满足日常开发需求，驱动安装便捷，在主流的操作系统下都能快速识别串口，程序下载的成功率和原装芯片版本没有明显差异，板载的电源指示灯、

　　引脚状态指示灯可以直观反馈板卡的供电状态与引脚电平变化，调试过程中可以快速排查供电问题、信号输出问题，不需要额外外接检测仪表就能做初步的故障判断。对于结构设计从业者来说，在做小型智能设备的结构设计时，直接采用该板的三维模型做结构干涉检查，可以精准预留板卡的安装空间、接口避让空间，避免结构件加工完成后出现板卡装不进去、接口被挡住的问题；对于嵌入式开发从业者来说，该板的成熟设计可以大幅缩短原型开发周期，不需要在核心控制板的硬件调试上花费过多精力，可以把更多时间放在功能逻辑的调试与优化上。板上的各个接口丝印清晰，实际插接外设时可以快速对应引脚定义，减少接错引脚导致的元件烧坏风险，存储芯片、主控芯片的位置排布也考虑了散热需求，长时间连续运行时不会出现局部过热导致的运行不稳定问题。
