斯登冲锋枪3D打印结构设计

　　该套结构围绕9×19mm口径自动武器的低成本制造场景展开，核心设计目标是在保证自动循环可靠性的前提下，尽可能降低非机加工件的制造门槛，让具备基础桌面级3D打印、激光切割能力的小型工坊，也能完成整套武器的装配验证。

　　整体自动方式采用自由枪机式原理，依靠枪机质量与复进簧力共同封闭弹膛，没有设计刚性闭锁结构，这种原理对零件加工公差的容忍度更高，也和二战时期应急武器快速量产的设计思路一脉相承。整套结构里仅4个核心受力零件需要通过CNC金属切削完成：分别是枪管本体、枪机框、击针、枪管固定栓，这几个零件直接承受膛压与击发冲击，必须采用金属材料保证强度，其中枪管选用标准不锈钢无缝管加工，内膛与弹膛部位按对应弹药尺寸精加工，外部仅保留与机匣配合的定位轴肩与固定卡槽，不需要复杂的外形铣削，普通小型数控车床即可完成加工。

　　其余3个主体承载件全部面向FDM3D打印工艺优化：机匣主体、手枪式握把、弹匣仓盖，这三个零件在建模时已经提前预留了打印支撑余量与层向受力补强，机匣内壁与枪机往复运动的配合面，设计时特意放大了0.2~0.3mm的配合间隙，既可以抵消PLA、ABS等常见打印材料的冷却收缩变形，也能在枪机高速往复摩擦时预留出磨耗余量，避免打印件因热胀出现卡滞。握把内部为中空结构，既可以减少打印耗材用量，也能容纳扳机连杆的运动行程，握把外壁做了防滑纹理处理，打印时无需额外支撑即可一次成型。

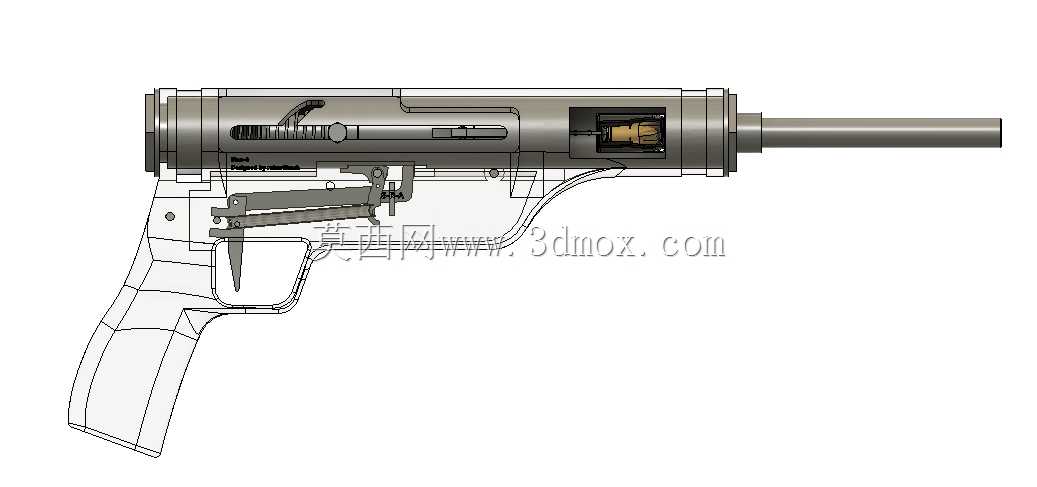

　　扳机组件与发射机构的12个片状零件全部适配激光切割工艺，所有零件轮廓均为二维平面图形，不需要三轴铣削，使用普通3mm厚冷轧钢板即可一次性切割出全部扳机、阻铁、单发连杆、保险拨片零件，切割后仅需对孔位进行简单倒角去毛刺，即可穿入销钉完成装配。发射机构设置了独立的单发保险与不到位保险，保险状态下扳机连杆与阻铁的运动路径被刚性隔断，即使枪械跌落、意外触碰扳机也不会出现走火；只有当枪机完全复进到位、弹膛完全闭锁后，不到位保险才会解除对击针的限位，保证击发动作的安全性。

　　供弹部分采用双排单进弹匣设计，弹匣主体同样可通过3D打印制作，内部托弹簧、托弹板为标准通用五金件，弹匣插口位于机匣左侧，与原版斯登冲锋枪的供弹位置保持一致，换弹操作逻辑符合传统使用习惯。复进系统共设置3根独立弹簧：第一根为复进簧，套在枪机导杆上，为枪机后坐后的复进动作提供动力，完成推弹上膛的动作；第二根为托弹簧，布置在弹匣内部，负责将弹药逐发输送到供弹位置；第三根为抛壳挺簧，驱动弹性抛壳挺在枪机后坐过程中将空弹壳抛出机匣。三根弹簧均采用标准圆截面圆柱螺旋压缩弹簧，不需要定制特殊规格弹簧，降低备件替换难度。

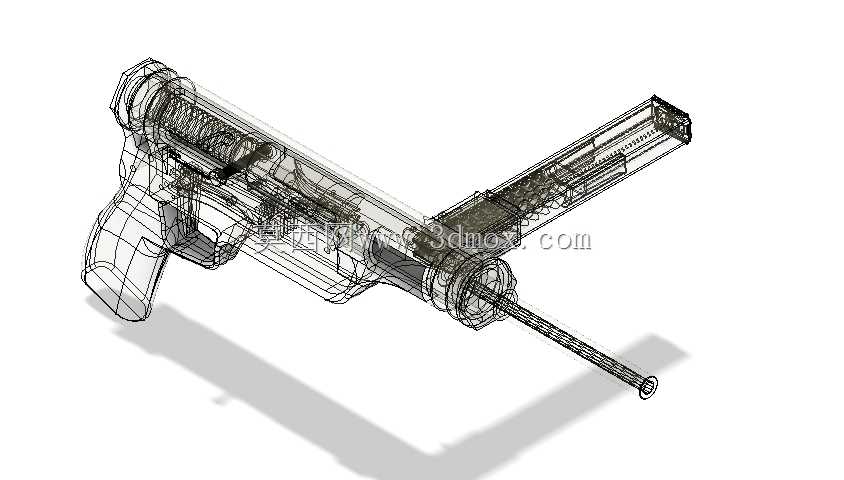

　　整套结构的安装边界经过紧凑化优化，全枪长度控制在760mm以内，枪管外露长度约196mm，机匣主体最大外径不超过58mm，握把前后宽度适配成年人单手握持尺寸，所有销钉孔位均设计为同轴贯通，装配时不需要专用工装，仅使用冲子与内六角扳手即可完成全枪组装。建模过程中所有运动部件都做了干涉检查，枪机往复行程、扳机转动角度、弹匣插拔路径均无结构冲突，打印件与金属切削件的配合面全部标注了公差要求，可直接用于工艺拆解与制造流程规划，也可作为自动武器结构原理教学、低成本快速制造工艺验证的参考样例。
