欧标马蹄形预制隧道衬砌构件结构设计

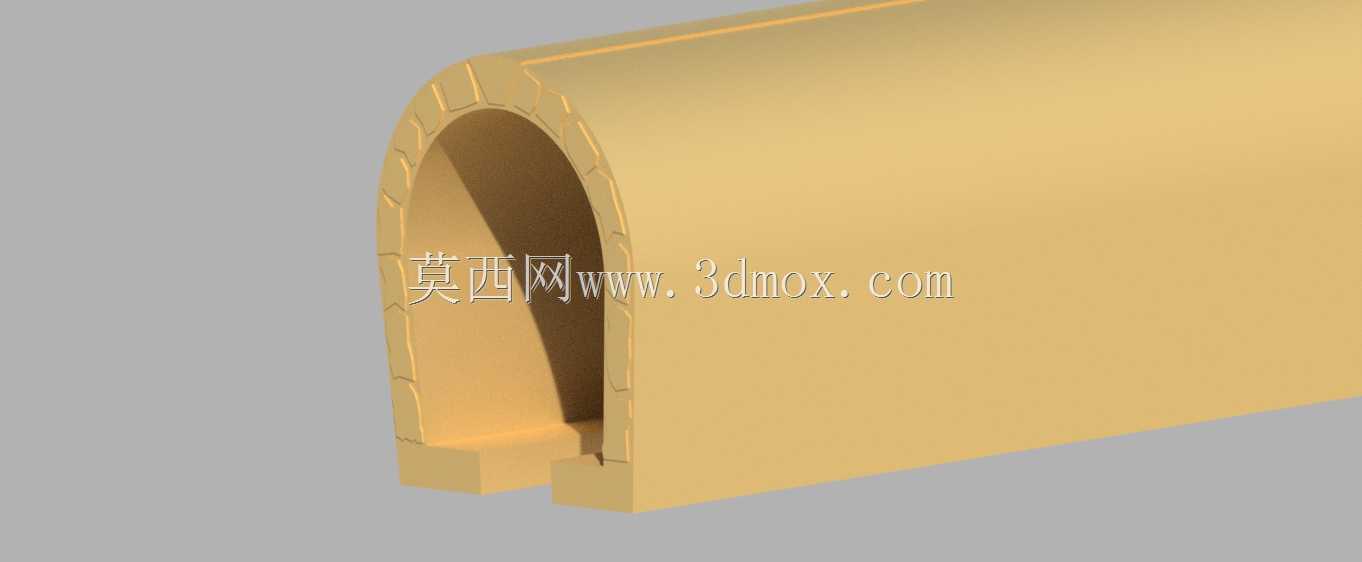

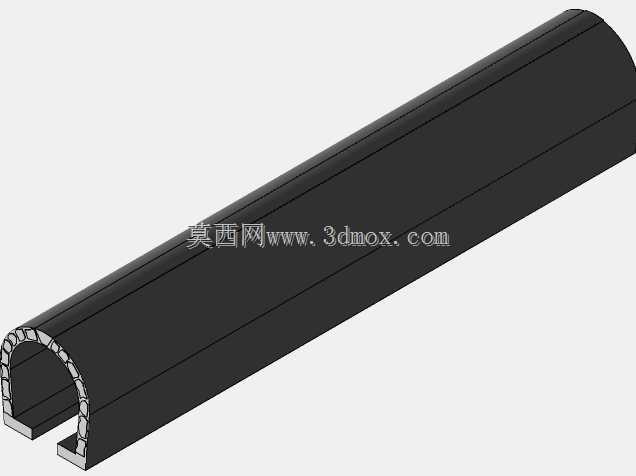

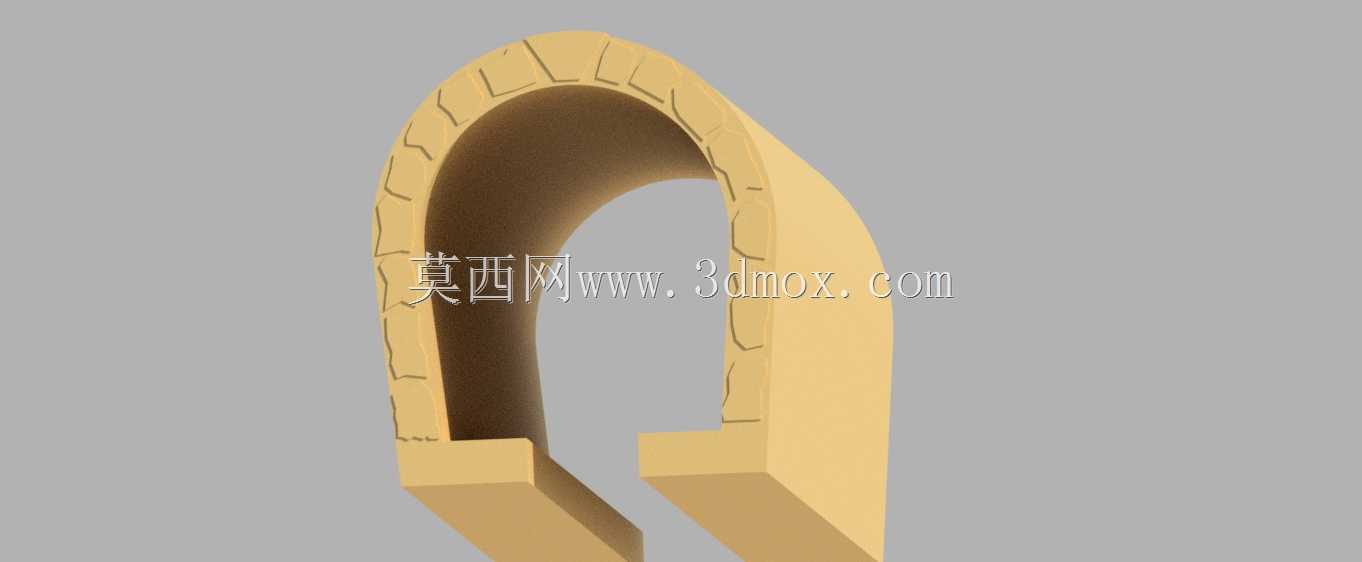

　　在城市地下管廊、山岭隧道、轨道交通地下区间的支护结构选型中，马蹄形断面的预制衬砌构件是适配欧洲地下工程建设标准的常用结构形式，这类构件的三维结构设计直接决定了现场拼装效率、长期支护承载力与结构防水性能。不同于圆形盾构管片的等曲率设计，马蹄形断面的曲率变化是贴合地下结构受力特性优化的结果，拱顶区域采用大曲率圆弧过渡，能够将上部覆土层的竖向荷载均匀传导至两侧边墙，边墙段采用近直线的缓曲率设计，既可以适配地下空间的限界要求，预留足够的内部通行或管线布设空间，也能降低侧部土压力对结构的侧向挤压作用，底部的两个突出支脚是拼装定位的关键结构，在现场装配式施工时，支脚可直接嵌入下部预制基座的定位槽内，无需额外搭设临时支撑即可完成单块构件的临时固定，大幅缩短现场支护结构的拼装周期。

　　从结构受力的设计逻辑来看，这类衬砌构件的壁厚并非均匀取值，拱顶位置作为竖向荷载的核心承载区，壁厚较边墙区域增加15%左右，能够承受覆土层传递的长期静荷载与地面交通带来的动荷载叠加作用，避免拱顶出现受拉裂缝；边墙区域的壁厚根据侧压力系数计算取值，在满足侧向土压力承载要求的前提下尽可能优化壁厚，降低单块构件的自重，方便现场吊装作业。构件外侧沿环向设置的连续凹凸榫槽，是环向拼装时的咬合定位结构，相邻两块构件拼接时，凸榫嵌入对应凹槽内，既可以控制拼装时的环向错台量，保证整环衬砌的圆顺度，也能在结构受力时传递环向剪力，避免相邻构件出现相对位移，提升整环支护结构的整体刚度。内侧壁的分段式凹槽设计，是为后期铺设防水卷材、安装内部管线支架预留的固定点位，无需在衬砌结构上二次钻孔，避免钻孔对结构本体造成损伤，影响长期承载性能。

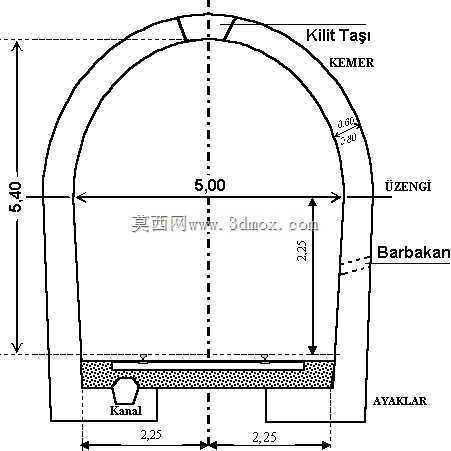

　　尺寸设计层面，所有标注单位采用工程领域通用的厘米单位，构件的整体断面高度、宽度严格匹配欧标隧道的建筑限界要求，内部净空尺寸能够满足双向通行或大直径管线布设的空间需求，支脚的突出长度、宽度与定位槽的尺寸采用间隙配合设计，单侧预留2mm的安装间隙，既方便现场吊装时的对位调整，也能在拼装完成后通过注浆填充间隙，实现构件与基座的刚性连接。构件的边缘全部做R3cm的圆角过渡处理，避免吊装、运输过程中边角磕碰出现缺角破损，同时也能减少拼装时的应力集中，避免边角位置在长期荷载作用下出现开裂。

　　在实际工程应用中，这类预制衬砌构件多用于暗挖法施工的隧道支护环节，相比现场浇筑的混凝土支护结构，预制构件的生产全部在工厂内完成，混凝土浇筑、养护、精度检测都在标准化环境下进行，结构尺寸精度可控制在2mm以内，现场拼装时无需等待混凝土养护周期，单环支护的拼装时间可缩短至现场浇筑工艺的三分之一，大幅提升地下工程的施工效率。设计过程中需要重点考量构件的分块逻辑，单块构件的重量控制在现场吊装设备的额定起吊范围内，同时分块位置避开结构受力的最大弯矩点，将拼接缝设置在剪力较小的位置，降低拼接缝位置的渗漏风险。构件的断面曲率经过多次受力仿真迭代，确保在不同埋深、不同土质条件下，结构的内力分布均匀，不会出现局部应力过大导致的结构破损，同时内侧壁的平整性也为后期的装饰层、附属设施安装提供了平整的基础面，减少后期基层处理的工作量。
