上银HGH系列直线导轨滑块成套组件

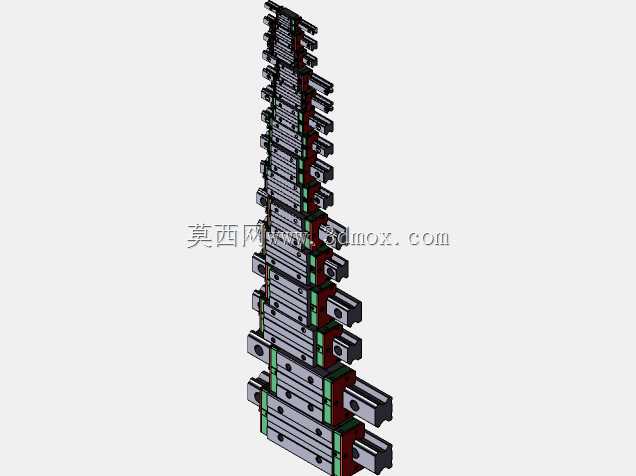

这套线性导向组件覆盖HGH15到HGH55全规格高组装方形滑块型号，是自动化传动领域应用最广的滚动导向部件之一，日常做设备结构设计时，但凡涉及到需要高精度直线往复运动的工位，基本都会优先从这个系列里做选型匹配。从实际应用场景来看，小到桌面型点胶设备、3C产品检测工位的滑台模组，大到数控加工中心的轴向进给导轨、桁架机械手的水平移动轴、自动化生产线的移栽机构，甚至是物流分拣线的往复推送机构，都能见到这个系列导轨滑块的身影，它的核心作用是给运动部件提供高精度的直线运动轨迹，同时承受来自各个方向的载荷，把运动过程中的摩擦系数降到极低水平，保证设备长期运行的精度稳定性。

从功能特性上来说，这个系列的高组装方形滑块采用四列圆弧接触式钢球滚道设计，相比低组装型号，它的整体刚性更强，额定动载荷、静载荷表现更优，能同时承受径向载荷、反径向载荷以及双向的横向载荷，在设备存在偏载、冲击载荷的工况下也能保持稳定的导向精度。滑块内置的润滑储油结构可以在长时间运行过程中持续给滚道和钢球提供润滑，减少日常维护的频次，两端的密封端盖能有效阻挡加工过程中产生的切屑、粉尘、切削液进入滑块内部，避免滚道出现异常磨损，延长整套组件的使用寿命。不同规格的滑块对应不同的载荷上限，选型时通常会根据工位的实际负载、运行速度、行程长度、精度要求来匹配对应规格的导轨和滑块数量，比如轻载高速的检测工位多选用15、20规格的型号，重载切削的机床轴向进给则会选用35以上的大规格型号，多滑块搭配长导轨使用来承载大负载。

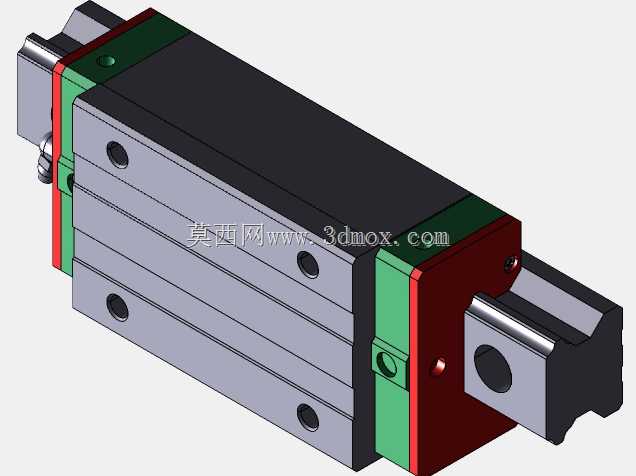

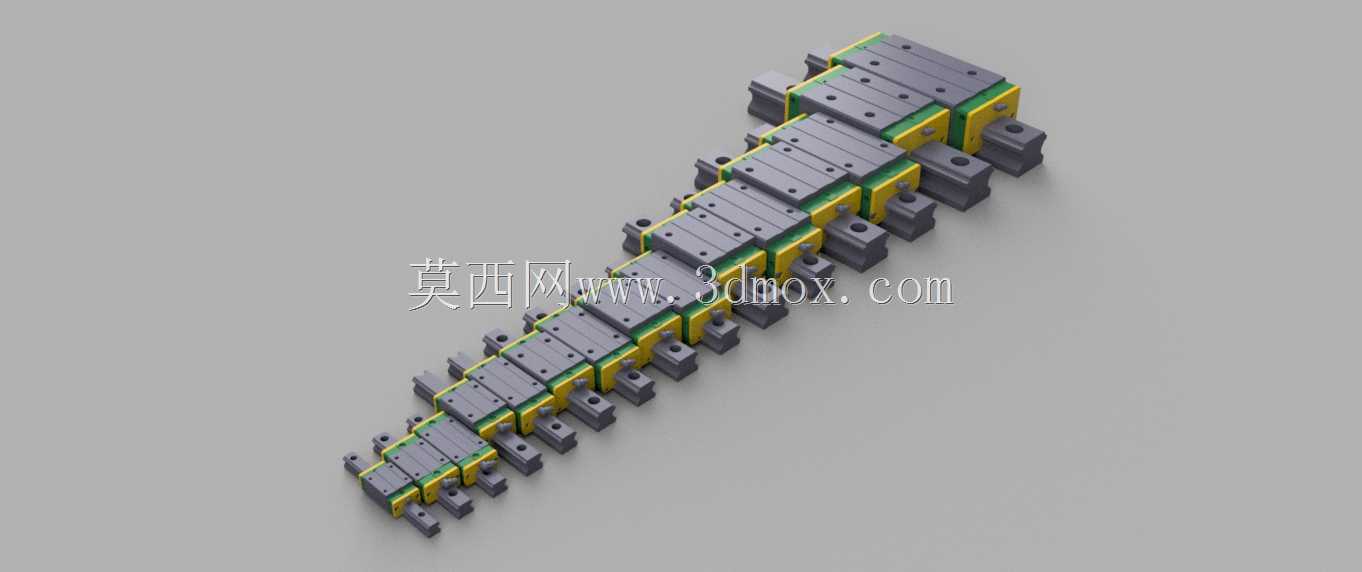

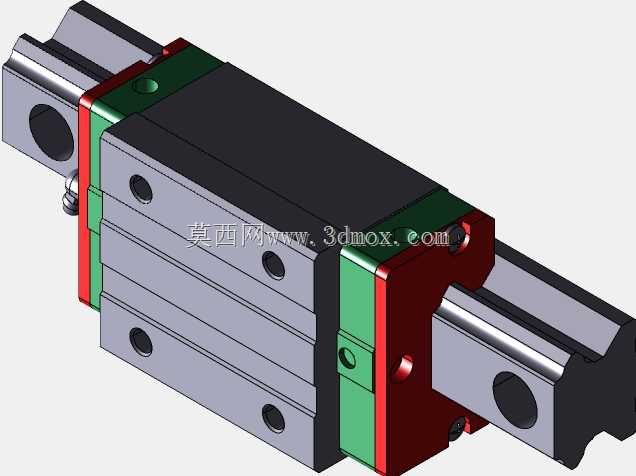

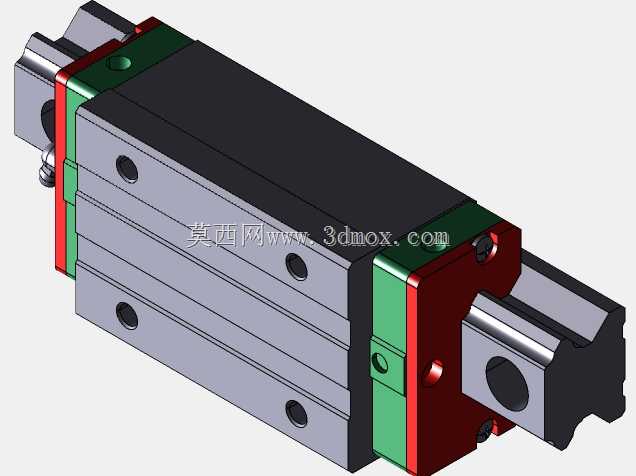

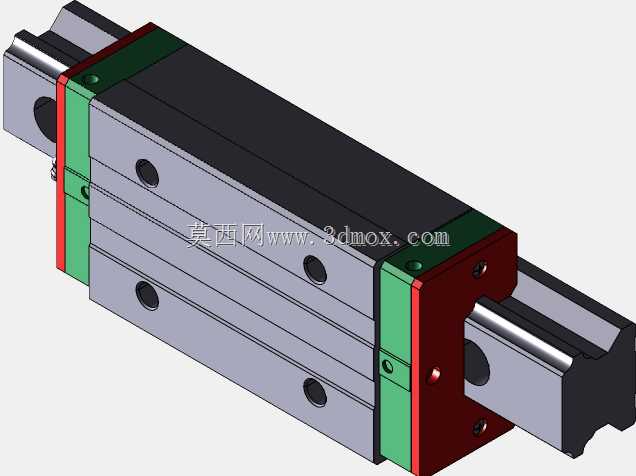

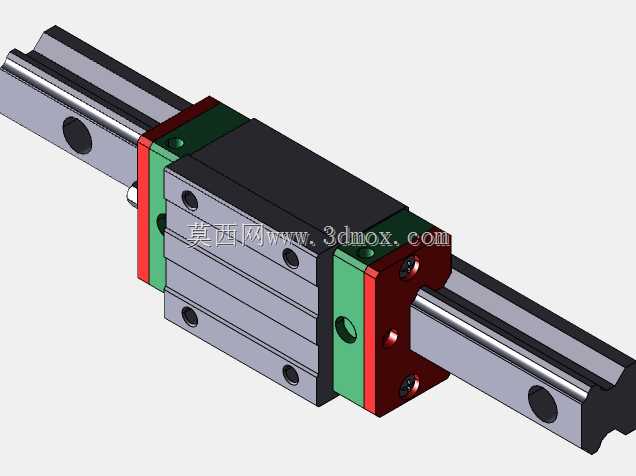

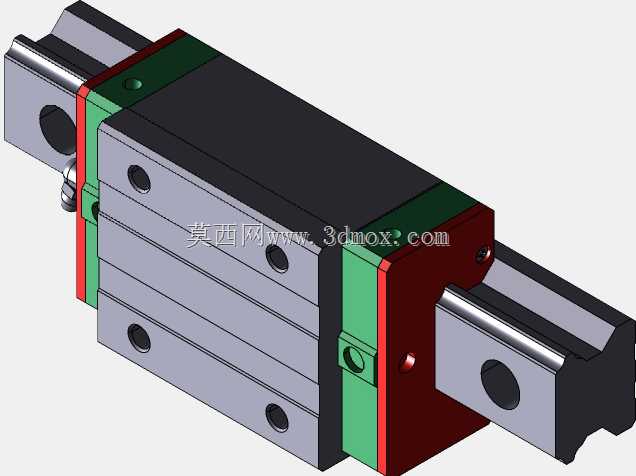

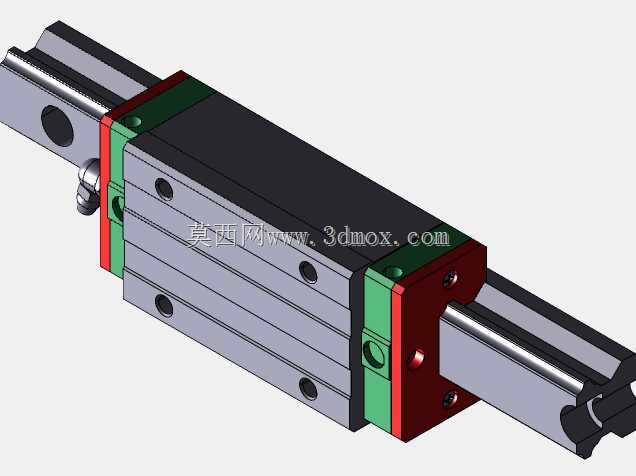

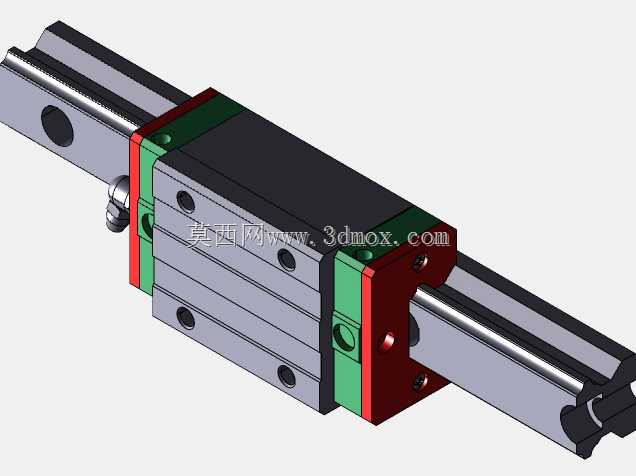

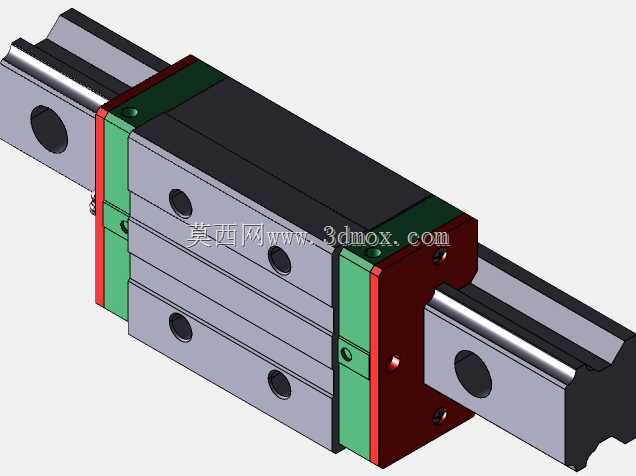

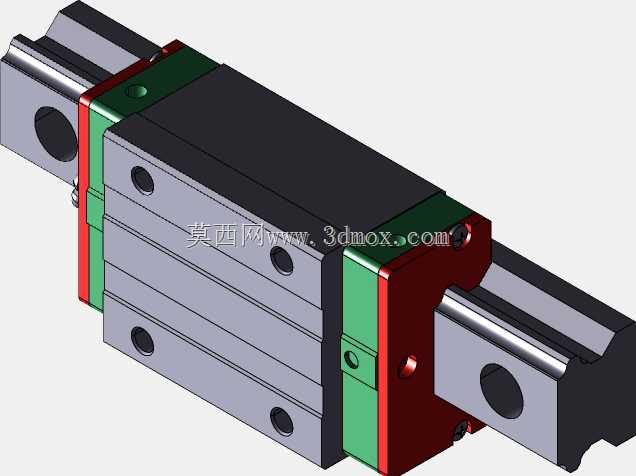

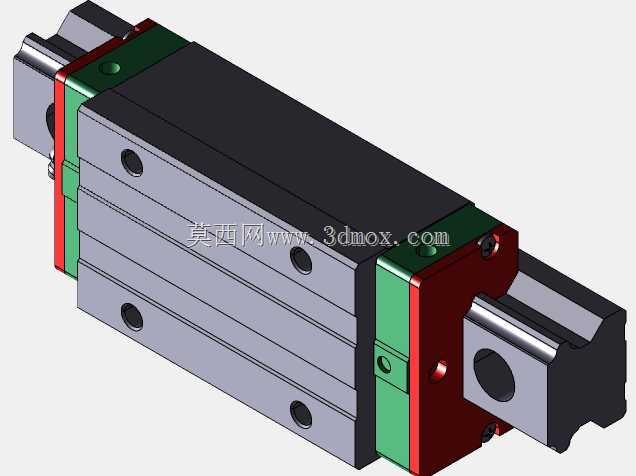

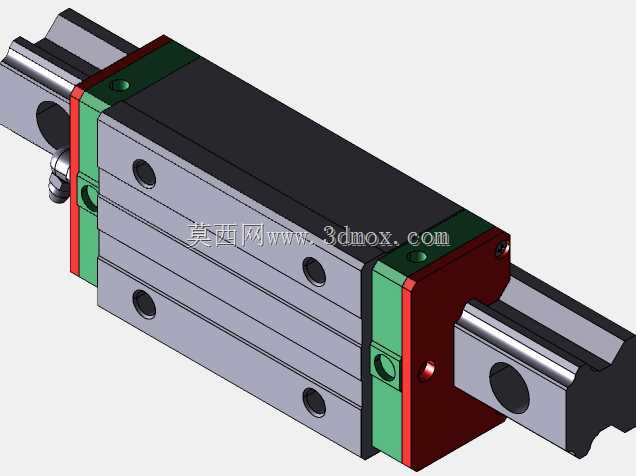

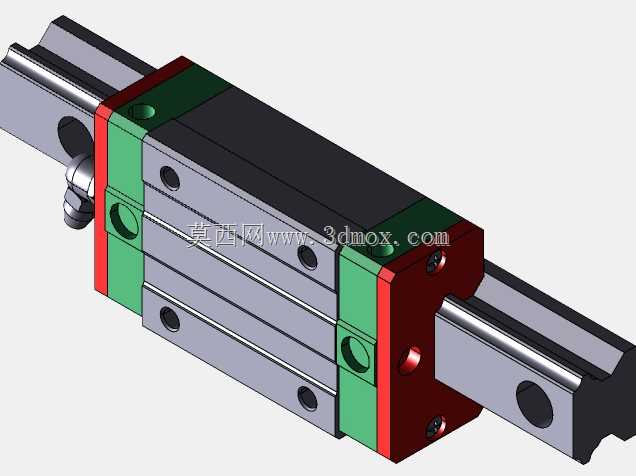

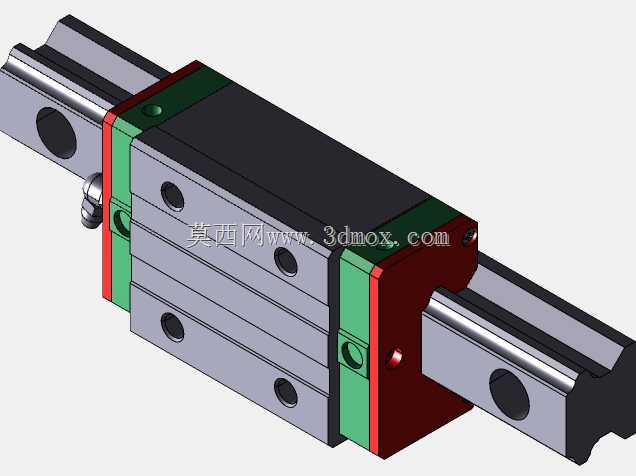

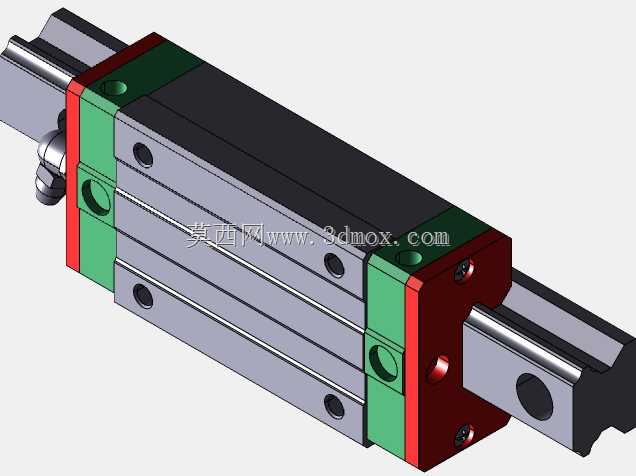

做这套三维模型的时候，首先是严格对照官方样本的安装尺寸做1:1还原，每个规格的导轨截面尺寸、滑块的安装孔位间距、滑块本体的长宽高、油嘴的安装位置、密封端盖的突出尺寸都完全和实物一致，尤其是安装边界的尺寸，比如导轨的安装孔沉孔深度、孔距公差带、滑块上安装螺纹孔的深度、滑块底面到滚道中心的高度尺寸，这些都是结构设计时做干涉检查、安装空间预留的核心参数，不能有丝毫偏差。建模过程中特意把滑块内部的钢球循环路径、保持架结构、返向器的外形都做了还原，不是单纯做一个外观壳体，方便设计人员在做虚拟装配的时候，能直观看到滑块在导轨上运动到极限位置时的状态，提前排查和周边钣金、管线、其他结构件的干涉问题。另外不同规格的滑块和导轨做了参数化的区分，调用的时候可以直接根据选型结果选取对应规格的模型，不用再反复核对尺寸修改，能大幅节省结构设计阶段的建模时间。

从安装适配的角度来说，这个系列的导轨安装孔位是行业通用的标准尺寸，和同规格的其他品牌高组装方形导轨具备互换性，滑块的安装尺寸也符合通用标准，设备改造或者备件替换的时候不用重新加工安装基面，适配性很强。导轨的拼接设计也在模型里做了体现，长行程应用场景下多根导轨拼接时的对接位置结构、销钉定位孔的位置都有还原，方便做大型长行程设备的整体布局设计。滑块的润滑注油口位置在模型上做了明确标识，设计时可以提前预留注油操作的空间，避免设备装配完成后注油嘴被其他结构挡住，没法做日常维护注油。另外滑块的防尘配件结构，比如底部的防尘刮板、侧面的密封刮片都做了建模，在做有粉尘、切削液的工况设备设计时，能准确评估密封结构的占用空间，不用额外预留冗余的安装间隙。
