大视野可调角度IP摄像机安装支架

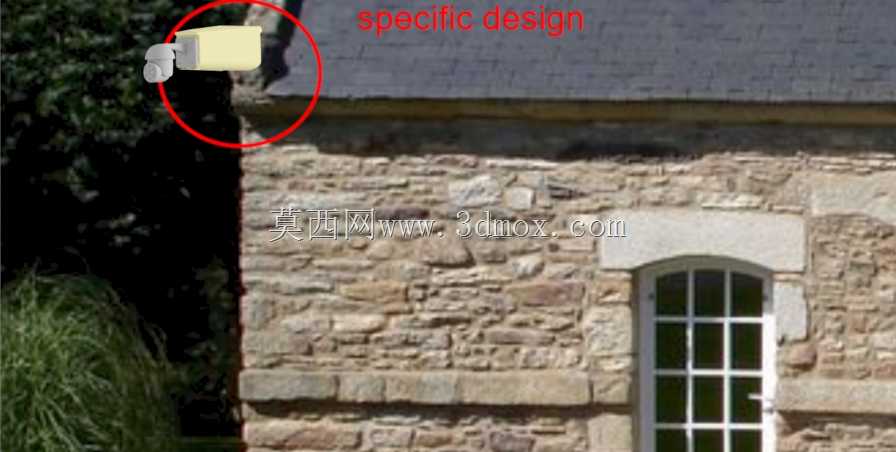

　　在户外安防监控布设场景中，常规枪机或半球摄像机的固定支架往往存在视野局限，单台设备难以覆盖大范围监控区域，容易出现监控死角，而这款可调角度的IP摄像机安装支架，正是针对这类实际工程痛点设计的配套结构件。从实际落地场景来看，这类支架可广泛应用于园区周界、厂区出入口、露天停车场、楼宇外墙等需要大范围监控覆盖的点位，替代传统固定角度支架，单台摄像机即可实现270°范围的视野覆盖，大幅减少同区域内的摄像机布设数量，降低整体安防系统的布线与设备采购成本。

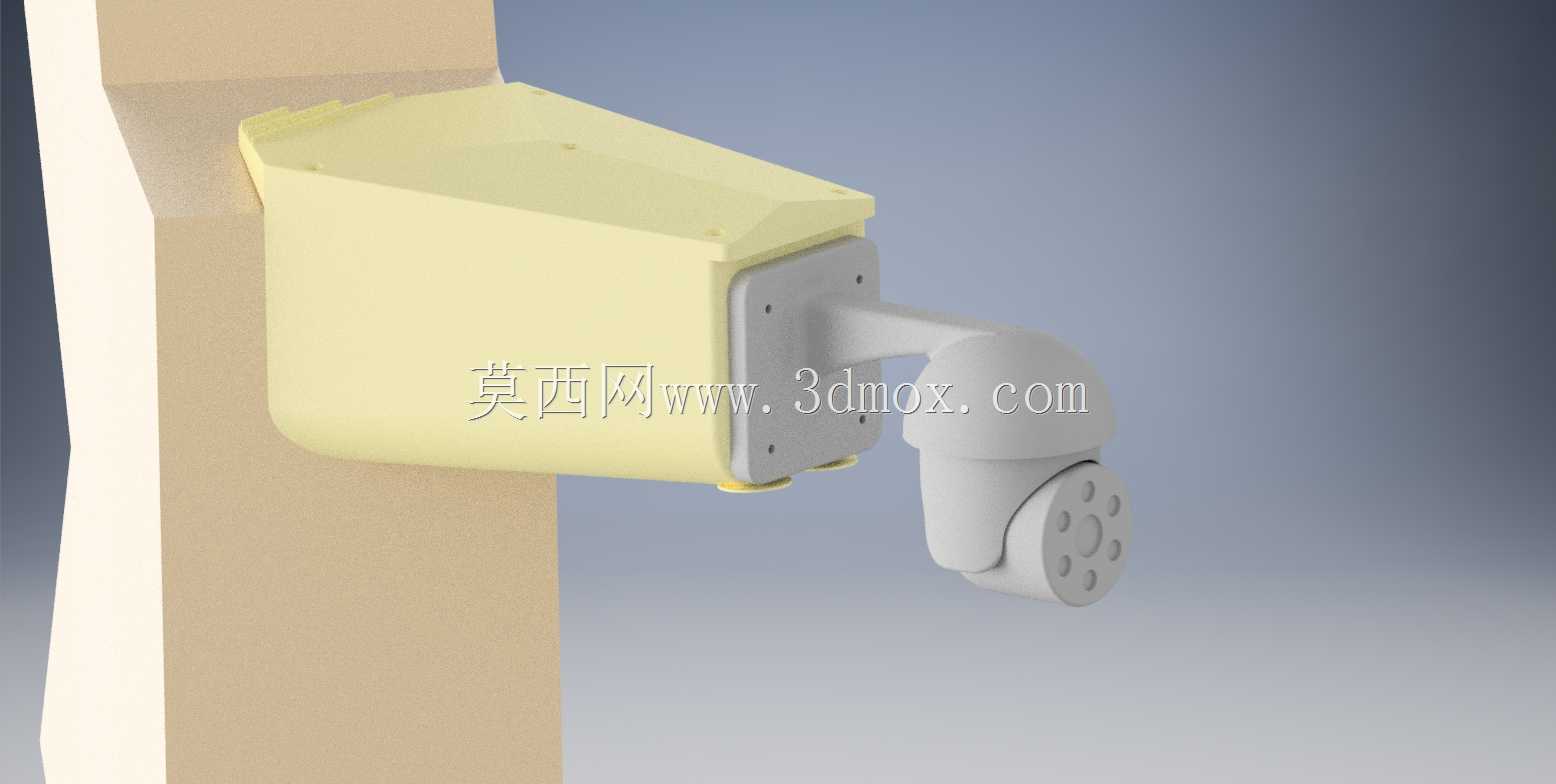

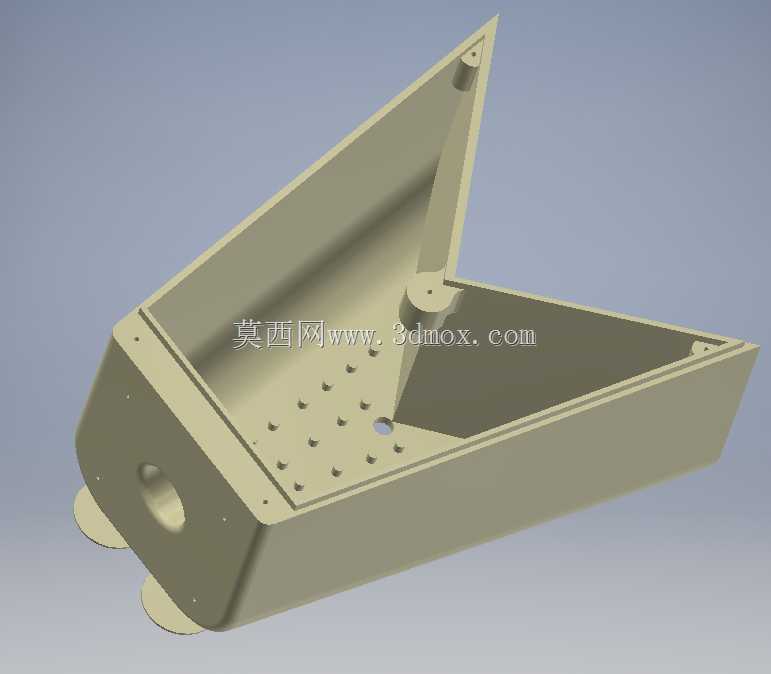

　　从功能特性来看，这款支架并非单纯的角度调节连接件，还集成了设备收纳、防雨防护、走线整合的多重作用。支架主体的腔体结构可容纳摄像机的尾线、电源适配器以及接线端子，避免外接线路裸露在户外环境中，减少风吹日晒、雨水侵蚀带来的线路老化、接头短路问题，同时腔体的密封结构做了贴合式止口设计，配合安装面的密封胶条，可满足户外露天使用的防雨要求，无需额外为接线部分配置防水盒。角度调节部分采用了多轴铰接结构，区别于普通支架仅能实现俯仰或水平单维度调节的设计，这款支架的铰接关节可支持水平方向大角度回转，同时配合俯仰角度的微调，最终实现270°的视野覆盖范围，调节到位后可通过侧面的锁紧螺钉完成角度固定，避免户外风力作用导致的镜头偏移。

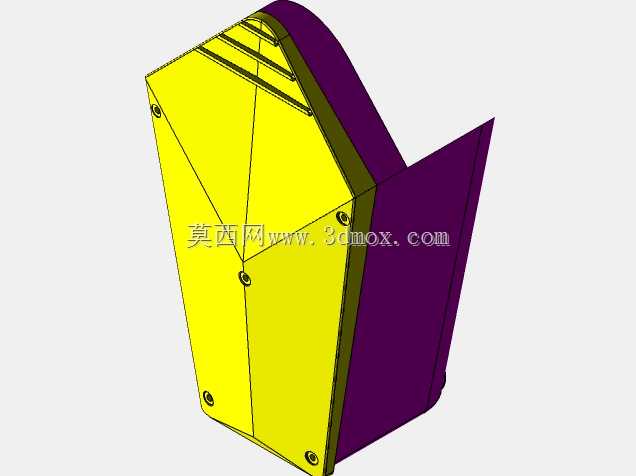

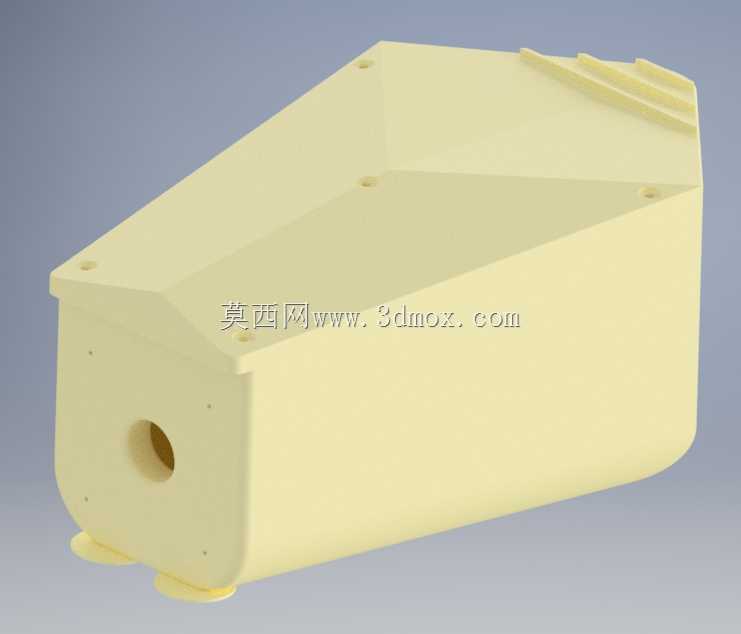

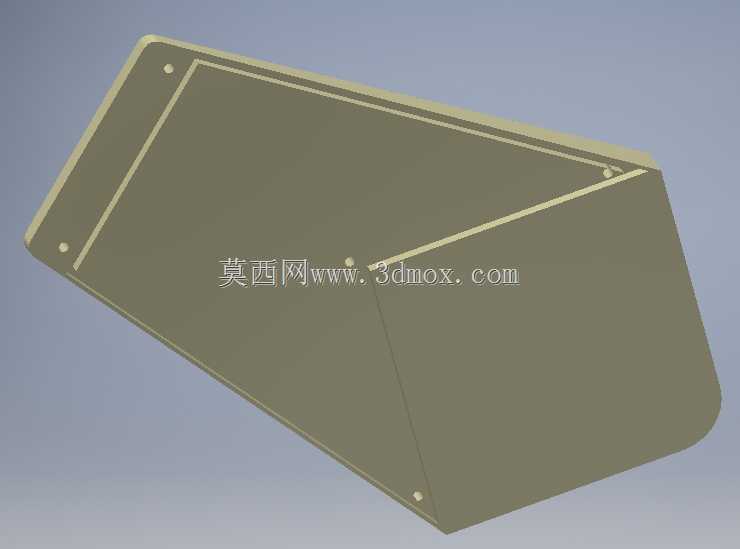

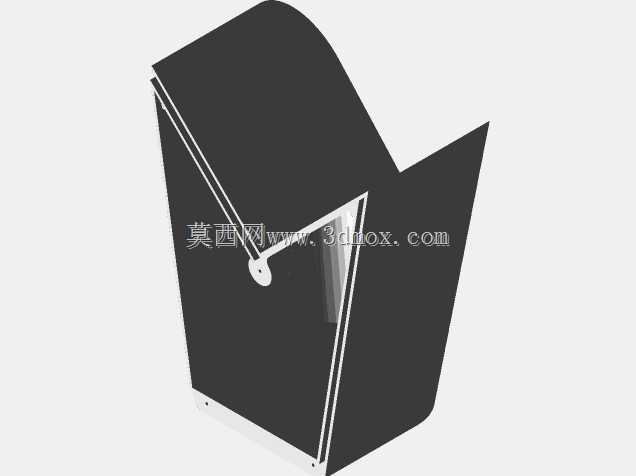

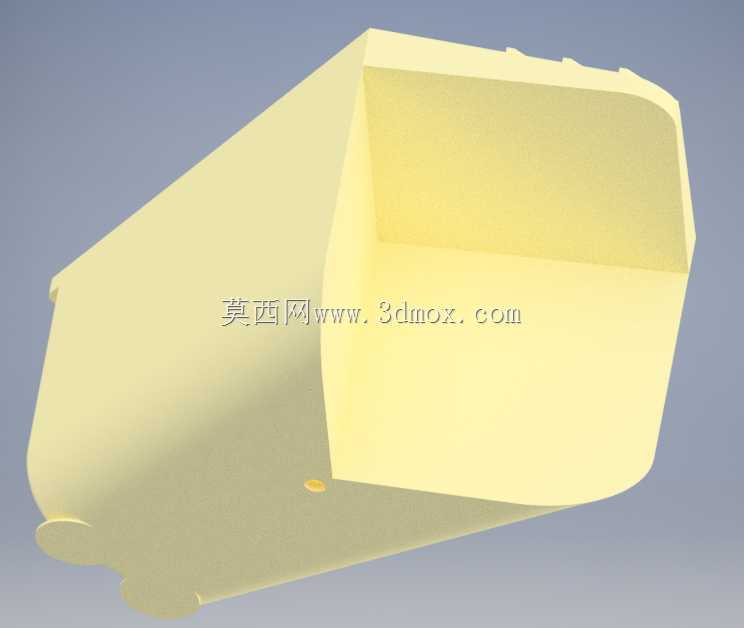

　　从设计思路层面拆解，这款结构在建模阶段就充分考虑了安装适配性与加工可行性。支架的壁挂安装面做了加厚处理，预设了多组不同孔距的安装孔位，可适配市面主流的膨胀螺栓安装尺寸，同时安装面与墙体贴合的一侧做了微凸的筋条设计，安装时筋条可嵌入墙面的微小不平整处，提升整体安装的稳定性，避免长期使用后支架出现松动下垂。主体腔体的外形采用了流线型过渡设计，一方面可以减少户外风阻，降低强风天气下支架承受的风载荷，另一方面流线型的表面不易积存雨水与灰尘，减少后期运维清洁的工作量。摄像机连接端的接口做了通用化设计，可兼容多数常规尺寸的IP枪机与小型半球摄像机，连接法兰处预留了调节余量，可适配不同厚度的摄像机安装底座，无需额外定制转接板。

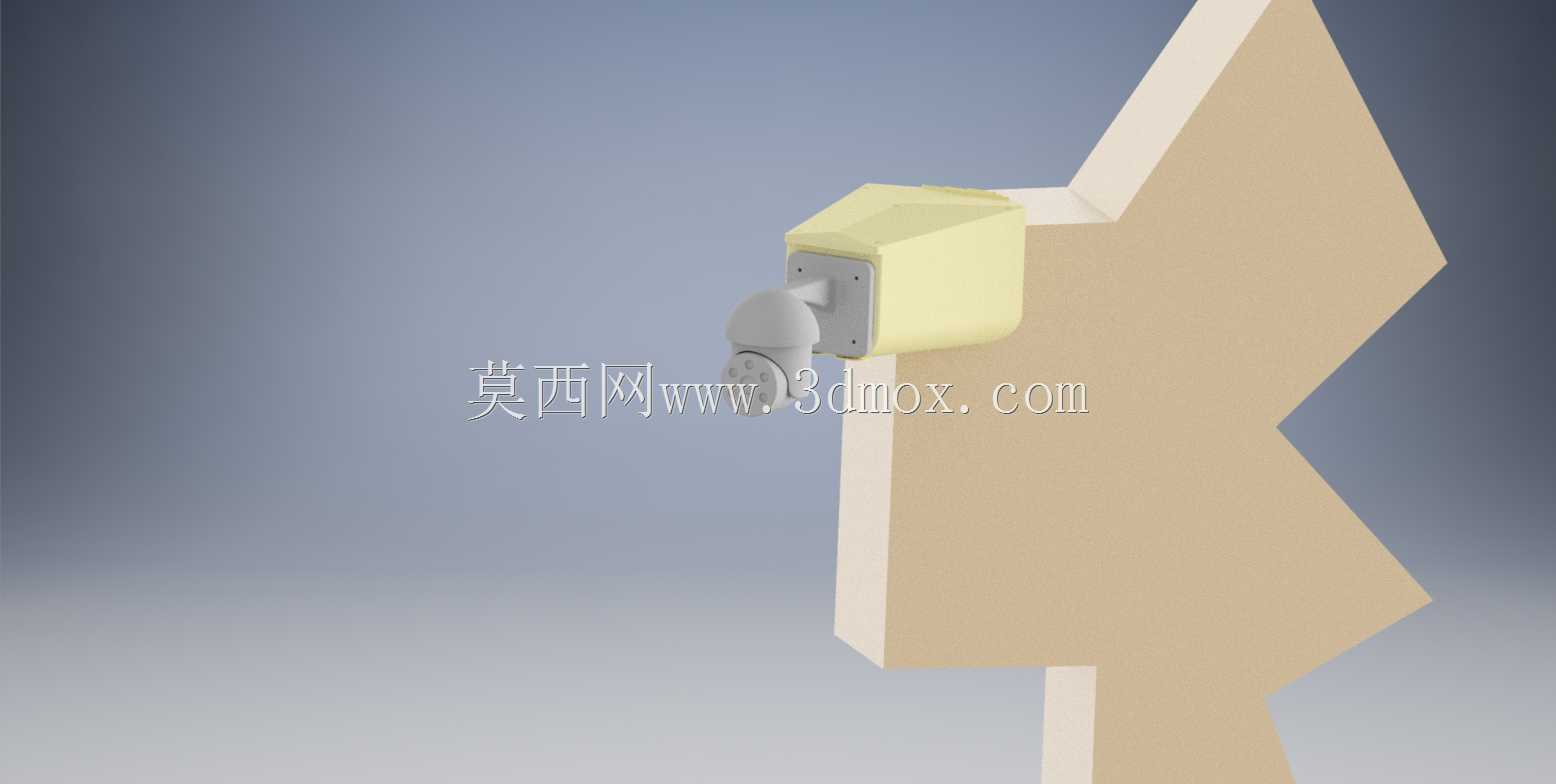

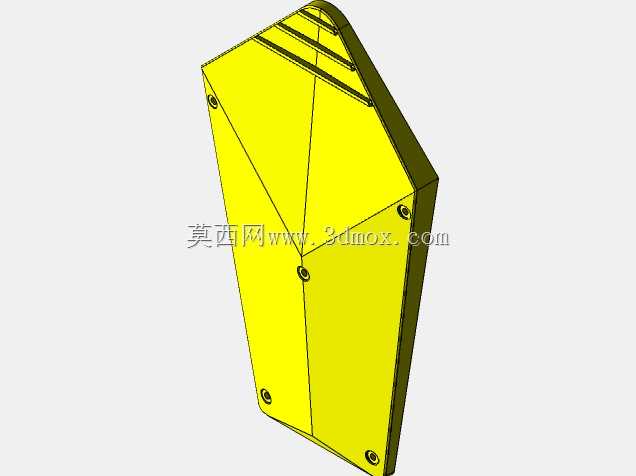

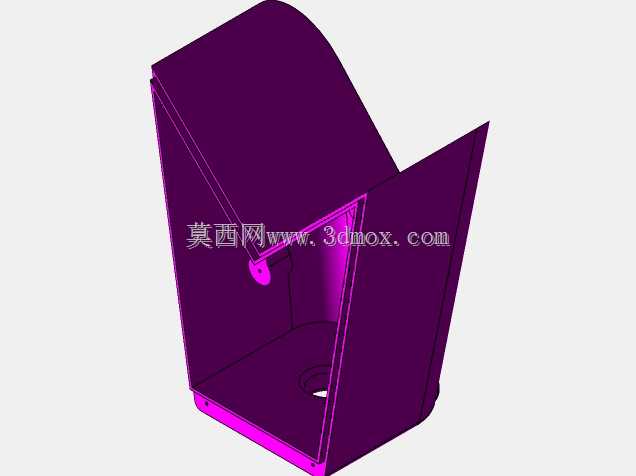

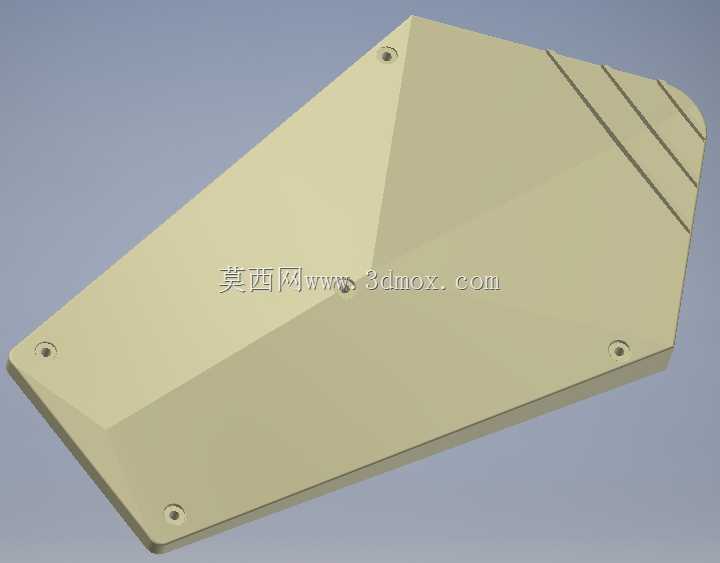

　　关于安装边界与尺寸适配，这款支架的壁挂安装面宽度控制在常规墙面安装的合理范围内，不会占用过多墙面空间，腔体内部的容纳空间可适配常规尺寸的12V/2A电源适配器以及网络接线模块，无需额外裁剪线路或者采用微型接线头。支架伸出墙面的长度经过优化，既保证角度调节时摄像机不会与墙面发生干涉，又不会因为伸出过长导致整体受力力矩过大，对安装墙面的承重要求与普通监控支架一致，普通砖墙、混凝土墙均可直接安装，无需额外做墙面加固。铰接部分的转动阻尼经过结构匹配，调节时无需过大的操作力，单人即可完成角度调试，锁紧后的结构可承受10级以下风力的载荷，不会出现角度滑移。在走线设计上，支架从壁挂安装面到摄像机连接端预留了贯通的走线通道，电源线与网线均可从支架内部穿行，全程无外露线路，既提升了整体的美观度，也避免了线路被外力破坏或者被鼠类啃咬的风险。腔体的开盖结构采用了隐藏式卡扣设计，日常运维时无需拆卸整个支架，仅需打开侧盖即可完成接线调试或者设备更换，大幅降低后期运维的操作难度。
