多面体拼接式防波混凝土砌块结构

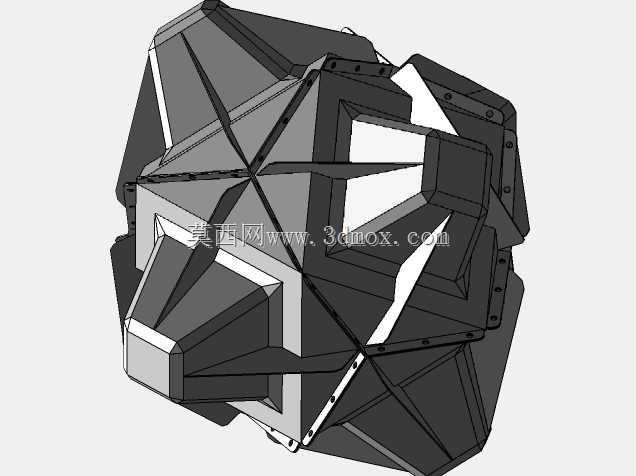

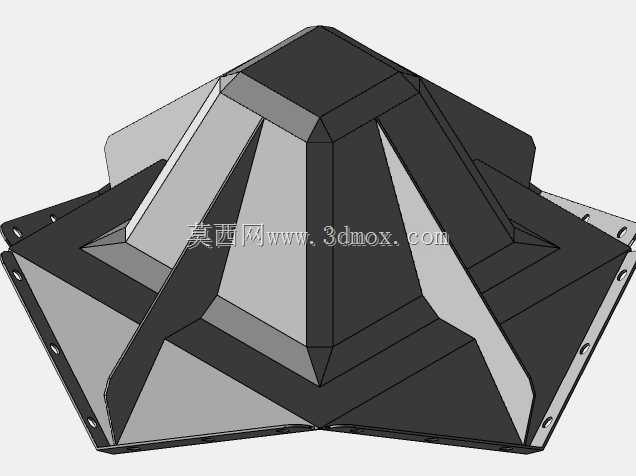

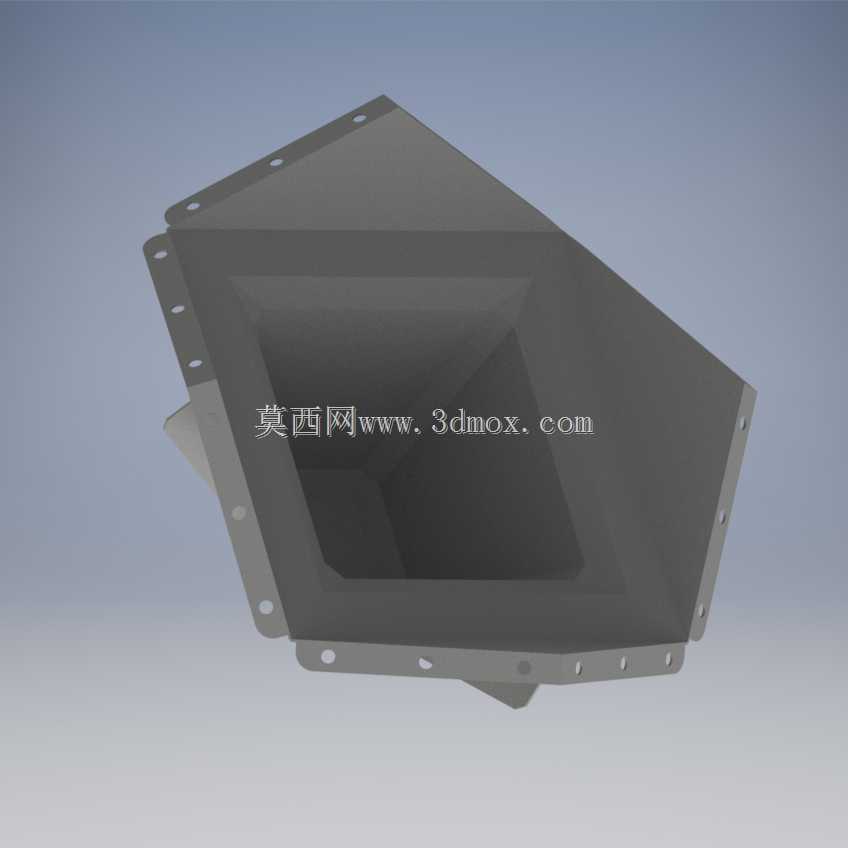

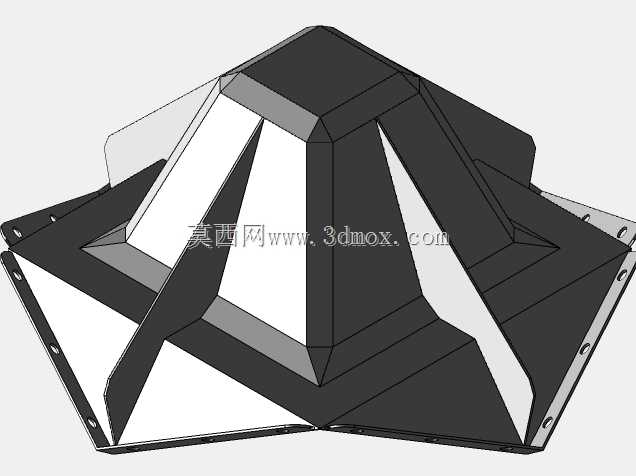

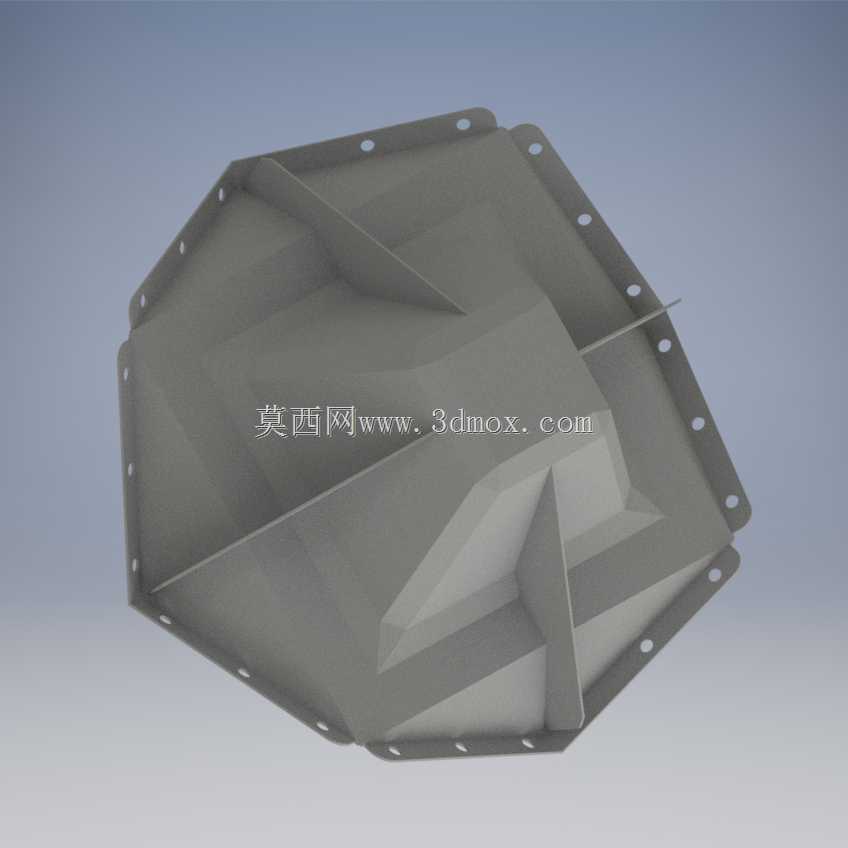

　　这类多面体构型的防波砌块，核心应用场景集中在沿海护岸、港口码头堤段、内河航道整治的消波防护区域，区别于传统扭王字块、四脚空心方块的常规构型，该结构采用分块焊接铁板组焊成型的预制思路，核心用途是通过多面棱角的异形结构打散入射波浪的能量传导路径，降低波浪爬高与堤身受冲刷的作用力，相比同重量的常规砌块，其迎波面的多向凸起结构能将波浪的正向冲击力拆解为多向分流的紊流，减少波浪反射对堤前床面的淘刷影响。从结构设计逻辑来看，该砌块采用6块焊接铁板拼接组成主体模腔的成型思路，设计阶段需要重点考量浇筑作业的操作边界，其中一块铁板必须预留混凝土浇筑的作业孔位，孔位尺寸需要匹配混凝土骨料的最大粒径，避免浇筑过程中出现骨料卡阻、

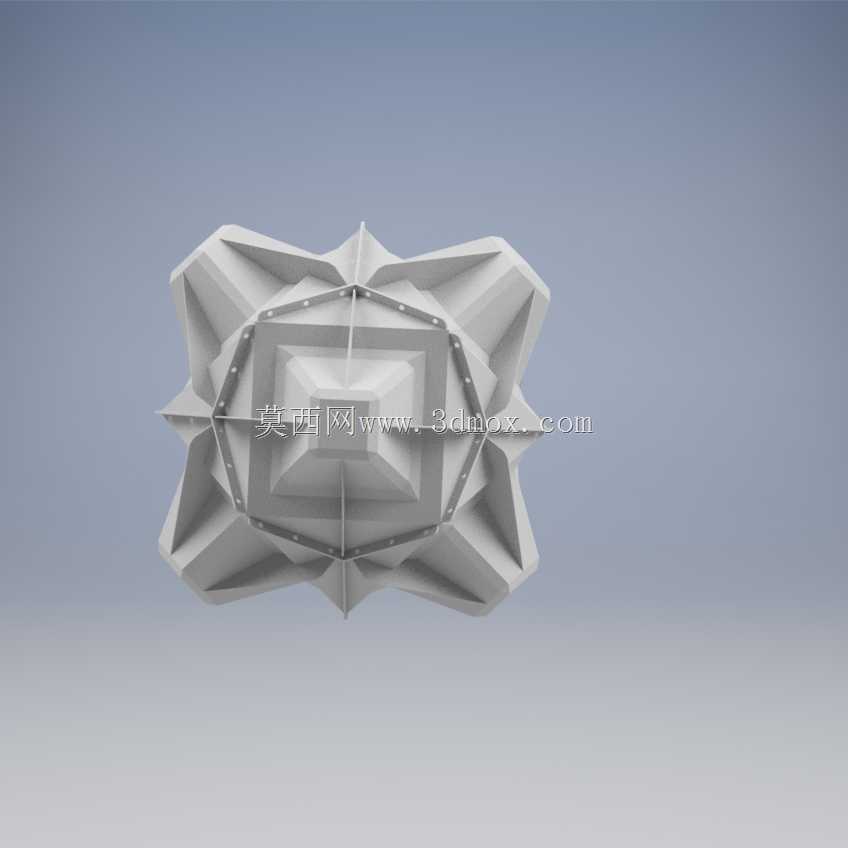

　　振捣棒无法伸入模腔内部的问题，同时预留孔位的封板结构需要考虑浇筑完成后的密封可靠性，防止混凝土振捣过程中出现漏浆导致的砌块成型缺陷。外形层面，该砌块采用中心对称的多棱凸起构型，各个方向的凸起棱边长度与中心主体的尺寸比例经过消波性能校核，安装时无需刻意调整摆放朝向，任意方向的迎波面都能实现稳定的消波效果，相邻砌块铺设时可以通过凸起结构互相嵌合咬合，在堤坡上形成整体联动的防护面层，避免单块砌块受波浪冲击发生位移滚落。需要注意的是，该结构在实际工程落地阶段存在一定的工艺限制，由于整体构型的棱角过多，模腔内部的脱模斜度设置受限，若采用整体钢模预制，拆模过程中很容易出现棱角磕碰破损的问题，同时砌块整体尺寸偏大的情况下，

　　分块焊接的铁板模在重复使用过程中容易出现焊接位置变形，导致成型砌块的尺寸偏差超出安装公差要求，因此设计阶段需要在模腔的拼接位置设置定位止口，降低组模过程的对位误差，同时在棱角位置做小尺寸的倒角处理，既不影响整体消波性能，也能减少脱模、转运过程中的边角破损概率。安装边界层面，该类砌块的铺设需要匹配堤坡的防护坡度，通常在1:1.5到1:3的坡面上铺设时，单块砌块的支撑面需要与坡面完全贴合，底层需要铺设一定厚度的碎石垫层做找平层，避免砌块出现单点悬空的受力状态，防止受波浪冲击时出现应力集中导致的结构破损；相邻砌块之间的预留缝隙需要控制在砌块公称尺寸的5%以内，缝隙过小会导致温度变形时砌块互相挤压破损，缝隙过大则会降低整体嵌合的稳定性，

　　容易被波浪掏出垫层的碎石材料。从结构受力角度分析，该砌块的多面凸起结构在承受波浪冲击时，各个棱边的受力会通过中心的实体结构传导至相邻砌块，相比平面构型的防护块，其受力传导路径更分散，不会出现单块砌块集中受力被冲走的情况，同时多棱结构之间形成的空隙可以为小型水生物提供附着栖息的空间，兼顾一定的生态防护效果。设计建模过程中，需要重点校验各个拼接铁板的焊接位置公差，确保组焊完成后的模腔内部尺寸偏差控制在允许范围内，同时预留的浇筑孔位置需要设置在砌块成型后的非迎波主受力面，避免孔位封堵后形成的结构薄弱面长期受波浪冲击出现破损；模腔的内部加强筋需要对应砌块的受力薄弱位置设置，避免混凝土浇筑过程中模腔受侧压力出现鼓胀变形，导致成型砌块的外形尺寸偏离设计值。
