海岸护岸多肢消浪混凝土砌块结构

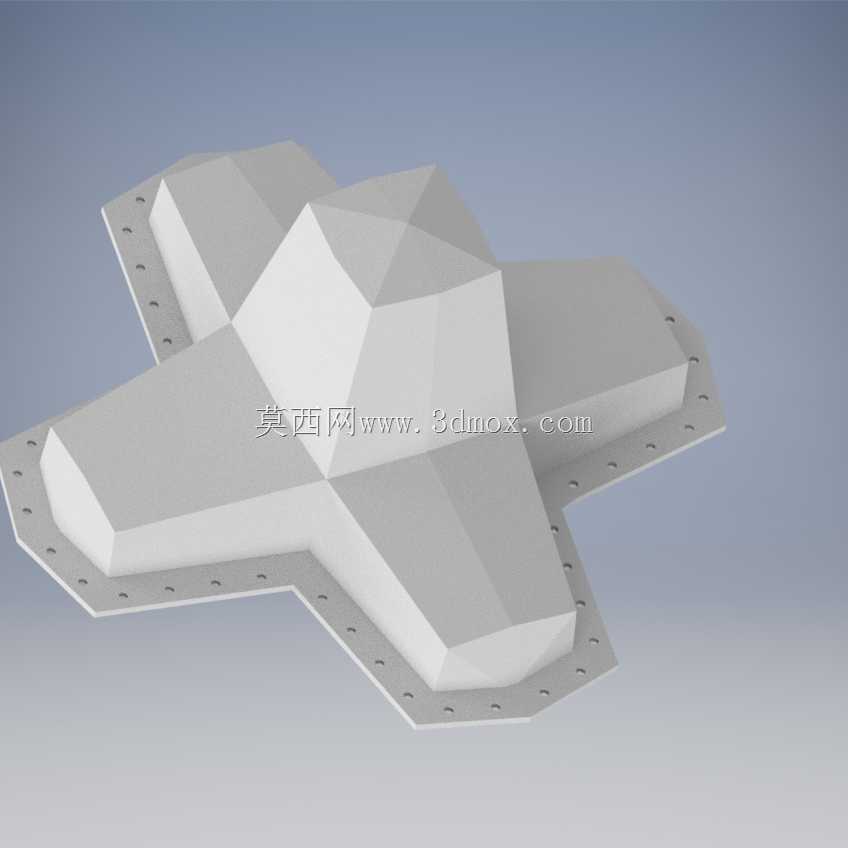

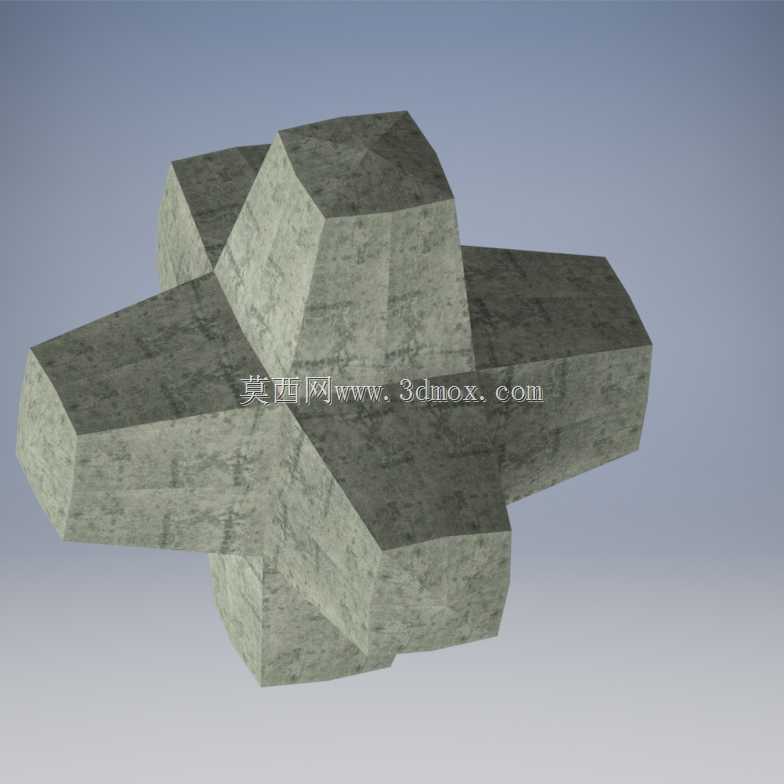

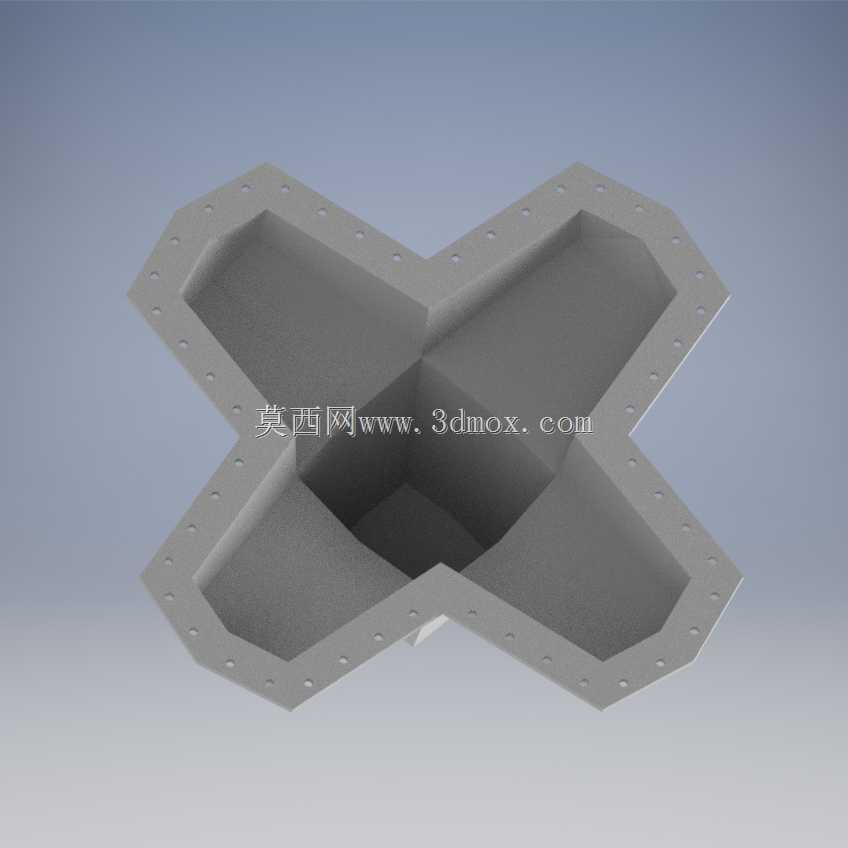

在沿海护岸、海堤防护以及港口码头的消浪工程场景中，这类多肢构型的混凝土砌块是常用的护面结构单元，核心作用是通过自身复杂的外形耗散海浪冲击能量，削弱波浪爬高与回流掏刷，避免堤岸土体被潮水侵蚀掏空。不同于常规平面护坡砌块，该结构采用十字交叉的多棱柱肢腿构型，各个肢腿向外延伸形成不规则的凹凸轮廓，当海浪冲击到砌块表面时，波浪会在肢腿之间的空隙内形成紊流、相互碰撞抵消动能，相比平面护面结构能降低60%以上的波浪反射率，有效减少波浪对堤身的直接冲击荷载。从结构设计逻辑来看，该砌块采用两块焊接铁板作为内部配筋胎架，在预制浇筑时，铁板胎架先在模具内定位固定，其中一块铁板预留混凝土浇筑孔，保证混凝土浇筑时能充分填充模具内腔，避免出现内部空腔、蜂窝麻面等预制缺陷，配筋胎架的存在也能提升砌块整体的抗折、抗冲击性能，抵御冬季浮冰撞击、台风期大浪冲击的荷载。设计过程中需要重点控制各个肢腿的夹角与棱边倒角，原始方案中部分棱边角度过于尖锐，在预制脱模、运输吊装以及现场抛填施工过程中，尖锐棱边很容易出现磕碰掉角，破坏砌块整体结构完整性，同时尖锐棱边在长期受海浪挟带砂砾冲刷时，磨损速率远大于圆弧过渡区域，会大幅缩短砌块的服役寿命，因此在构型优化时需要对所有外棱边做倒钝处理，平衡消浪效果与结构耐久性。从安装边界来看，这类砌块采用随机抛填或者规则码放的施工方式，单个砌块的肢腿长度需要控制在合理范围，保证相邻砌块之间能够相互嵌锁咬合，形成整体的护面层，不会被波浪回流拖拽移位；肢腿的截面尺寸需要匹配吊装重量要求，适配现场小型吊装设备的作业能力，同时要保证砌块重心落在几何中心附近，避免抛填时出现倾覆、架空的问题。在海堤护面的实际应用中，这类砌块铺设在堤身的反滤层上方，下方通常铺设级配碎石与土工布反滤结构，砌块之间的空隙能够让渗入护面层的海水顺利回流，避免堤身内部形成扬压力破坏护面结构；相比传统的大块浆砌石护面，这类预制砌块的施工效率更高，不需要现场浇筑养护，能够在低潮位的短时间窗口内完成大面积铺设，同时后期局部损坏后可以单独替换，维护成本更低。针对不同潮差带的应用场景，砌块的混凝土配比还需要做适配调整，浪溅区的砌块需要添加抗腐蚀外加剂，抵御海水氯离子侵蚀，水位变动区的砌块需要提升抗冻融性能，避免冬季冻胀循环导致结构开裂。在三维建模过程中，需要准确还原各个肢腿的空间角度与拼接关系，验证内部铁板胎架的定位合理性，模拟浇筑时混凝土的流动填充路径，确认预留浇筑孔的位置是否能够保证混凝土填满所有肢腿端部，避免出现浇筑死角；同时还要模拟砌块之间的嵌锁状态，验证不同码放方式下的整体稳定性，计算不同波浪荷载作用下砌块的位移趋势，优化肢腿的长度与截面比例，保证消浪性能与结构稳定性的平衡。
