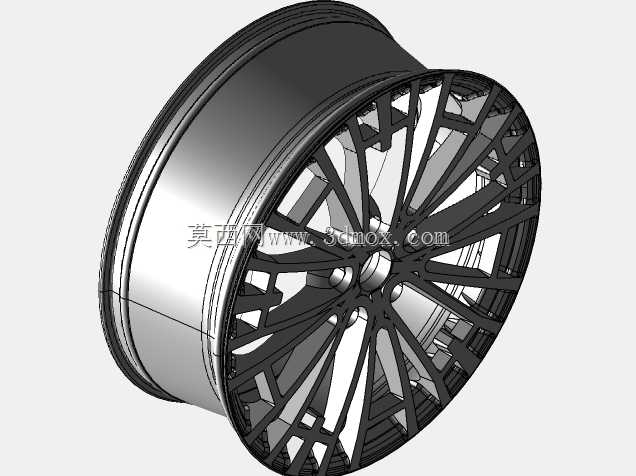

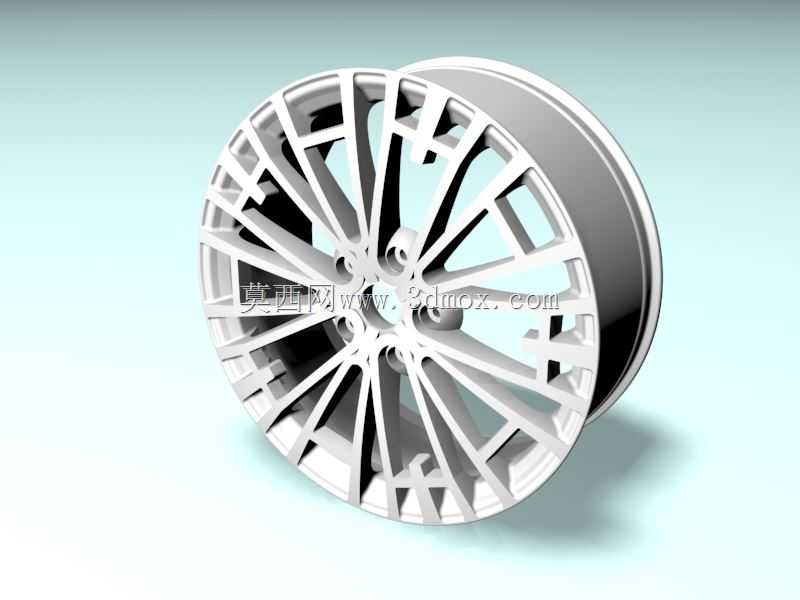

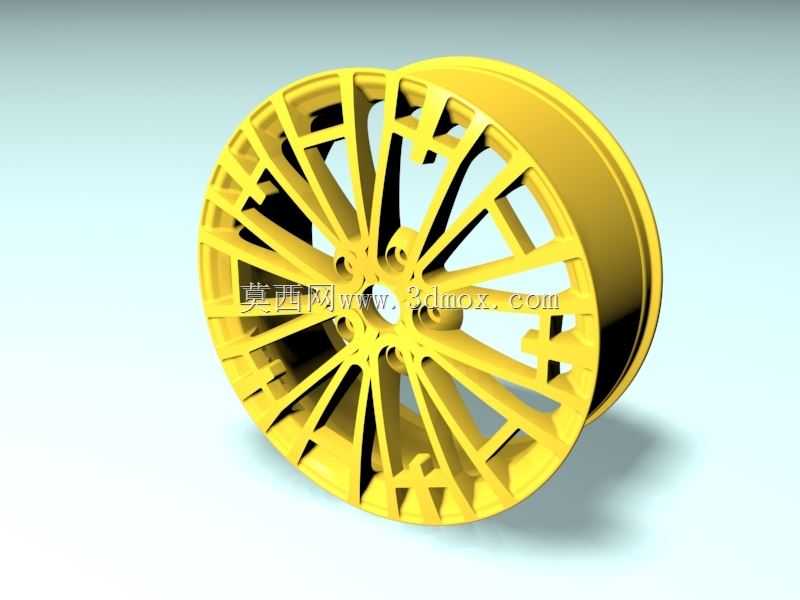

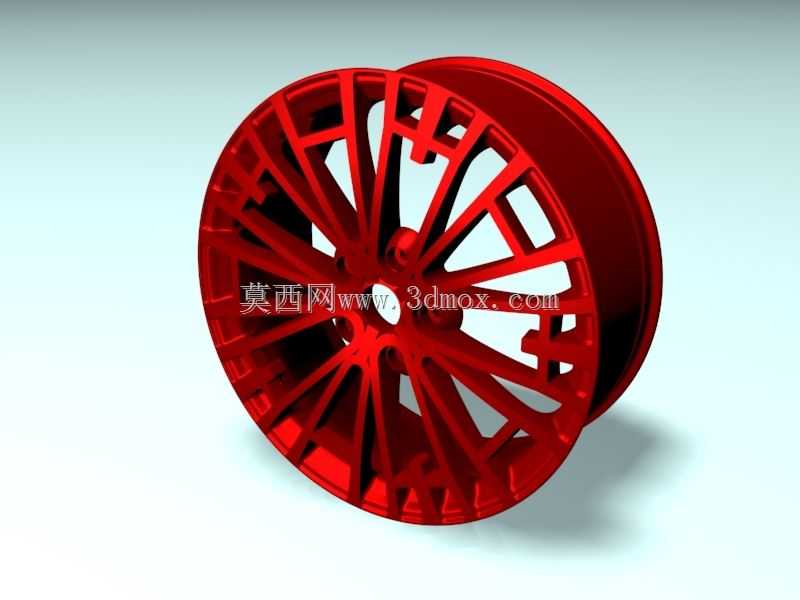

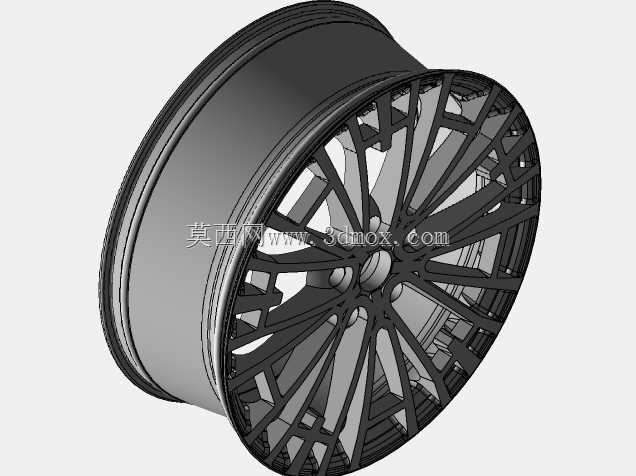

多辐条镂空乘用车铝合金轮毂结构设计

在乘用车行走系统的配套部件设计中，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与燃油经济性，本次设计的多辐条镂空轮毂，主要适配家用紧凑型、中型乘用车的量产配套以及改装市场需求，覆盖日常城市通勤、高速巡航等常规使用场景。从实际装车的功能特性来看，该轮毂采用主流的五孔安装定位结构，安装孔的节圆直径、中心孔尺寸严格遵循对应级别乘用车的通用安装边界，可直接匹配多数前驱、后驱乘用车型的转向节轴头，无需额外加装变径套或孔位转接件，安装面的平面度公差控制在0.05mm以内，避免装车后出现高速抖动的问题。轮辋部分采用J标准规定的轮廓尺寸，适配常规17-19英寸区间的子午线乘用车轮胎，胎圈座的角度、凸缘高度完全符合行业通用规范，保证轮胎安装后的气密性与固定可靠性，轮缘位置做了加厚圆弧过渡处理，可在车辆经过坑洼路面、路肩剐蹭时降低轮辋变形、爆胎的风险。设计过程中优先考虑了承载与轻量化的平衡，辐条采用多组分叉式镂空布局，相比同尺寸的实心辐条轮毂，在保证径向、侧向承载能力满足国标要求的前提下，有效降低了非簧载质量，能够提升悬架系统的响应速度，优化整车的操控质感，同时镂空结构也为刹车系统预留了充足的散热空间，长距离下坡、频繁制动时，刹车卡钳与刹车盘产生的热量可以通过辐条间的空隙快速流通散出，减少刹车热衰减的出现概率。辐条的受力结构经过拓扑优化，每根主辐条从安装盘位置向外延伸时做了等强度过渡，靠近中心安装座的位置截面厚度更大，对应承受更大的扭矩与弯矩，向轮辋延伸的过程中截面逐步收窄，在不降低整体强度的前提下减少冗余材料，辐条表面的棱线设计除了视觉效果之外，也能够在铸造、机加工过程中提升结构的刚性，减少加工过程中的形变。从安装边界来看，轮毂的偏距设置在同级别车型常用的35-45mm区间内，装车后轮胎与翼子板、悬架摆臂、减震器之间预留了足够的间隙，不会出现转向干涉、摩擦翼子板内衬的问题，轮毂中心的安装盘位置预留了气门嘴的安装孔位，同时也兼容常规外置式胎压监测模块的安装空间，不需要额外对结构进行打孔修改。在实际使用场景中，这类镂空多辐条轮毂除了量产配套之外，也适配民用改装市场的需求，其对称式的辐条布局在车辆行驶过程中可以形成更具动感的视觉效果，同时结构本身的动平衡特性更优，高速旋转时的离心力分布更均匀，减少了平衡块的使用量。设计过程中也充分考虑了后期加工的工艺可行性，所有辐条的拔模角度符合低压铸造的工艺要求，不存在倒扣、壁厚突变的结构，避免铸造过程中出现缩孔、冷隔等缺陷，机加工面集中在安装孔、中心孔、胎圈座位置，减少了不必要的加工工序，能够有效控制量产的加工成本。轮辋的内部轮廓做了平滑过渡处理，没有尖锐的棱角，在轮胎安装、拆卸的过程中不会损伤胎圈的橡胶结构，同时也方便后期做动平衡操作时配重块的粘贴固定。针对日常使用中容易出现的腐蚀问题，结构设计上避免了容易积存泥水的封闭死角，车辆行驶过程中溅起的泥水、灰尘可以通过辐条间的空隙直接排出，不会在轮毂内部积存造成电化学腐蚀，延长轮毂的实际使用寿命。
