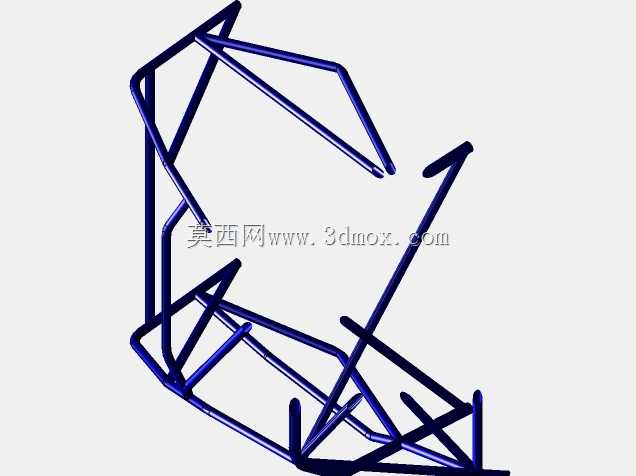

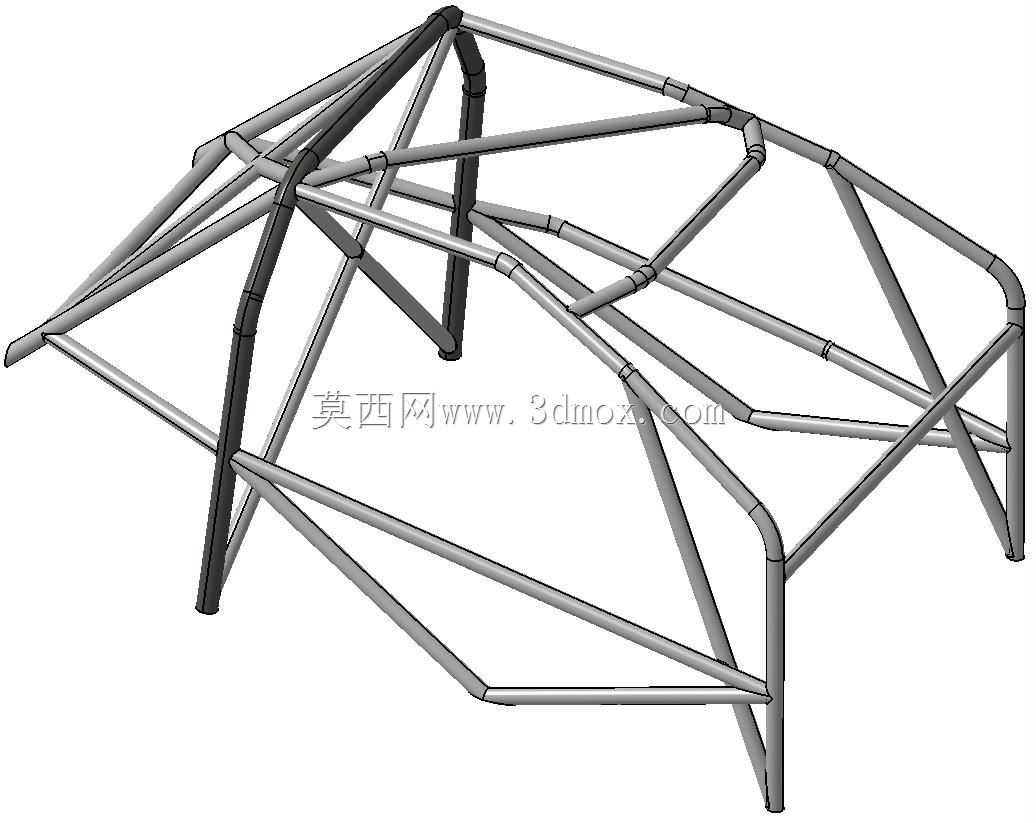

赛车防滚架管式空间框架结构

这套管式空间框架结构，是场地竞技赛车核心的乘员舱安全承载结构，主要应用于方程式赛事、拉力赛事、场地漂移赛等各类专业赛车的改装与制造场景，直接承担碰撞冲击能量吸收、乘员生存空间维持、整车安装基准承载的核心作用，区别于量产乘用车的承载式车身结构，这类桁架式结构在轻量化与结构强度的平衡上有不可替代的优势。从实际使用场景来看，这类结构需要在车辆发生正面碰撞、侧面撞击、翻滚倾覆时，通过预设的管材变形吸能区消解冲击载荷，同时保证乘员舱核心区域不发生侵入性形变，为佩戴头盔、多点式安全带的赛手预留足够的安全生存空间，同时作为整车的安装基体，需要为动力总成、悬架系统、转向机构、制动管路、座椅固定点、车身覆盖件提供精准的安装定位基准，所有安装点位的位置度偏差会直接影响整车的四轮定位参数、传动系统同轴度、操控响应一致性。设计思路上完全围绕受力路径展开，主受力环采用大直径厚壁管材，也就是规格为直径50mm壁厚2mm的管材，布置在乘员肩部后方位置，作为翻滚时的主要承载结构，前环结构布置在仪表台前方位置，与主受力环之间通过多根斜向支撑管材连接，形成稳定的三角形桁架结构，避免框架受冲击时发生四边形失稳变形；侧面结构采用直径40mm壁厚2mm的管材，沿车门轮廓布置横向与斜向支撑，在满足侧面碰撞防护要求的同时，预留出赛手进出舱体的操作空间，所有管材的连接节点都采用相贯线切口贴合焊接，保证管材之间的焊缝传力连续，避免出现应力集中的尖角连接点。从安装边界来看，这套框架的底部纵梁需要与赛车底盘的主安装梁完全贴合，所有悬架安装点的硬点位置都经过受力校核，保证悬架上下摆臂的安装面角度符合设计的主销后倾、外倾参数要求，座椅安装横梁的位置需要匹配赛手的坐姿H点，保证多点式安全带的固定点角度符合赛事安全规范，避免碰撞时安全带滑移造成乘员伤害；顶部的桁架结构采用多根斜向管材交叉布置，在车辆发生顶部翻滚冲击时，能够将顶部载荷快速分散到前后主环与侧面支撑结构上，避免顶部塌陷侵入乘员头部空间。不同于量产车的冲压焊接车身，这类管式框架的每一根管材的走向都严格遵循受力传递路径，没有多余的冗余结构，在保证整体扭转刚度满足赛事操控要求的前提下，尽可能降低结构自重，管材的弯折半径都经过工艺校核，避免弯管过程中出现管壁褶皱、壁厚减薄超差的问题，所有弯折处的圆弧过渡都能有效降低应力集中系数，在长期承受赛事工况的交变载荷时，避免出现焊缝开裂、管材疲劳断裂的问题。在实际装配过程中，这套框架需要先在专用焊接工装上完成定位点焊，确认所有安装点位的尺寸偏差在允许范围内后，再完成全位置满焊，焊接完成后还需要对关键节点进行应力检测，保证焊缝强度达到管材本体强度的90%以上，框架整体完成焊接后，还需要在管材内部穿入定制的防撞泡沫填充材料，进一步提升碰撞时的能量吸收效果，同时在与赛手头盔、肢体可能接触的管材表面包裹阻燃防撞泡棉，避免车辆剧烈晃动时乘员与金属管材直接碰撞造成伤害。
