卡通风格米格17喷气战斗机三维建模作品

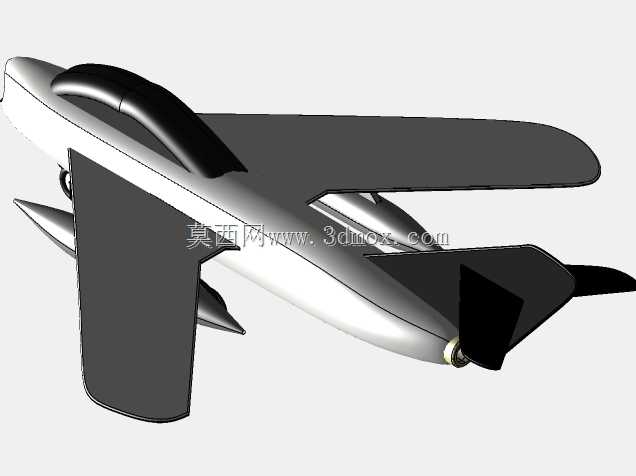

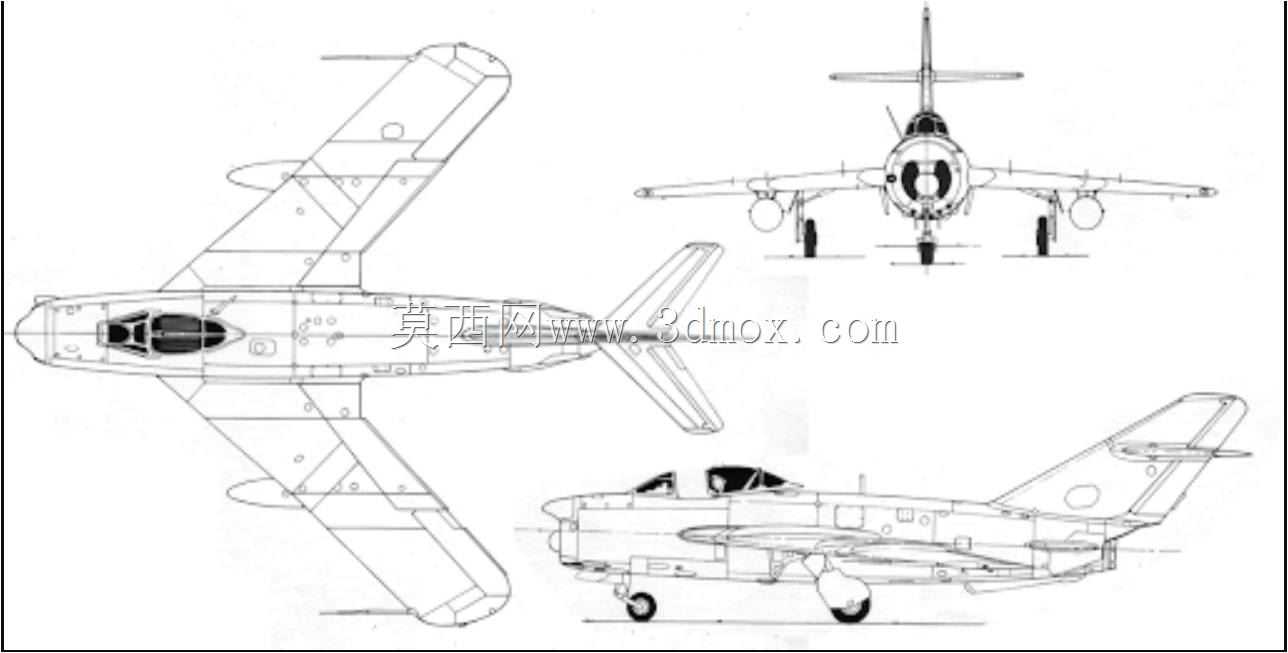

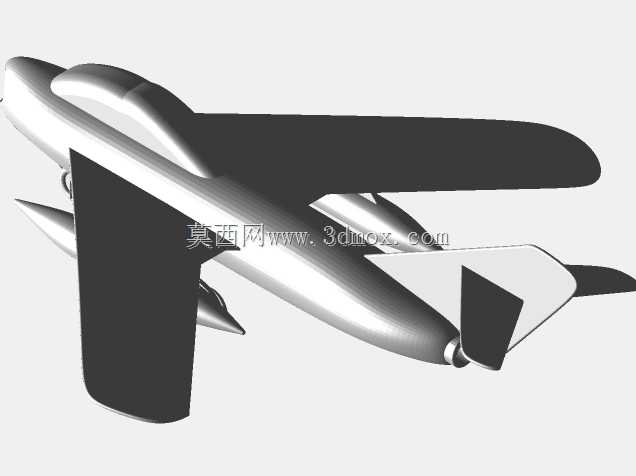

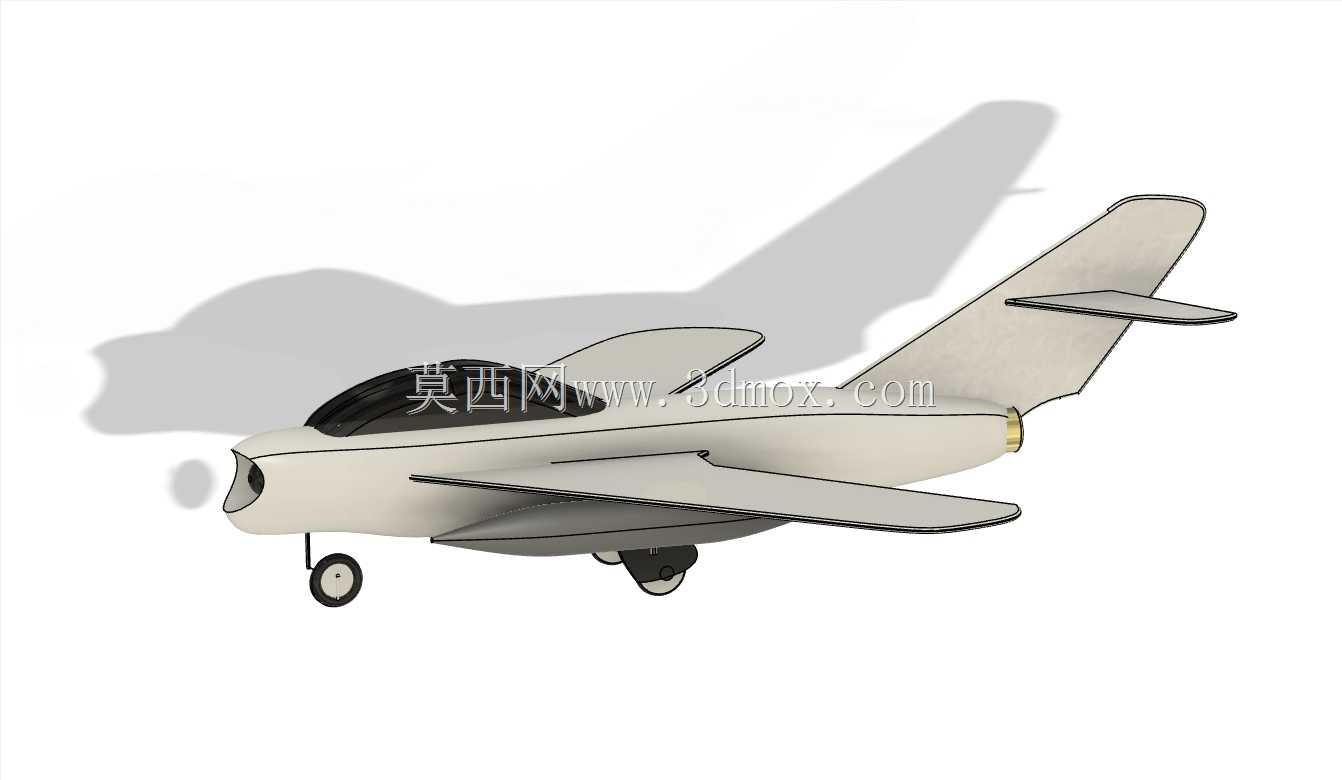

　　本次建模还原的是高亚音速喷气式战斗机的卡通化改型，原型为苏联研发的单座单发前线战斗机，该机型曾被多个国家引进生产列装，在国土防空、前线制空争夺场景中有着长期的服役记录。建模过程中首先梳理了真机的气动布局逻辑：机头进气的圆筒形机身、后掠中单翼、单垂尾加水平尾翼的常规尾翼布局，前三点式起落架的收放边界都做了对应还原，卡通化处理时保留了真机的核心识别特征，仅对机身线条做了圆润化收边，调整了机身与机翼的比例，让整体造型更具亲和力，同时没有破坏原有气动布局的辨识度。

　　从实际应用场景来看，这类卡通化军机模型可用于航空科普教具制作、青少年航空主题文创开发、仿真玩具开模参考、展馆互动展项的数字素材搭建，相比真机的高精度工业模型，该版本面数控制合理，曲面过渡顺滑，在3D打印、注塑开模环节能减少曲面破面、壁厚不均的问题，适配小尺寸摆件、拼装玩具的生产需求。建模时对各部件的安装边界做了明确区分：机身主体分为前机身、中段机身、后机身三个分段，进气道唇口做了加厚处理，适配小比例模型的结构强度需求；机翼与机身的连接段预留了装配定位凸台，后缘襟翼、副翼的分界做了刻线示意，既保留外观细节，又不会因为过小的特征增加生产加工难度。

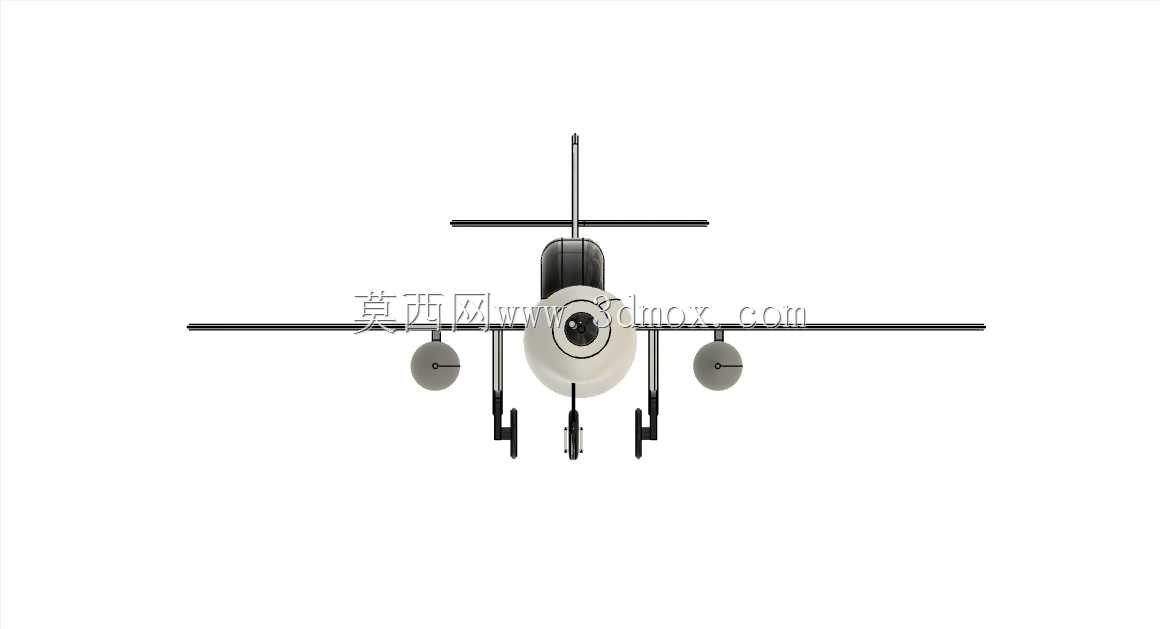

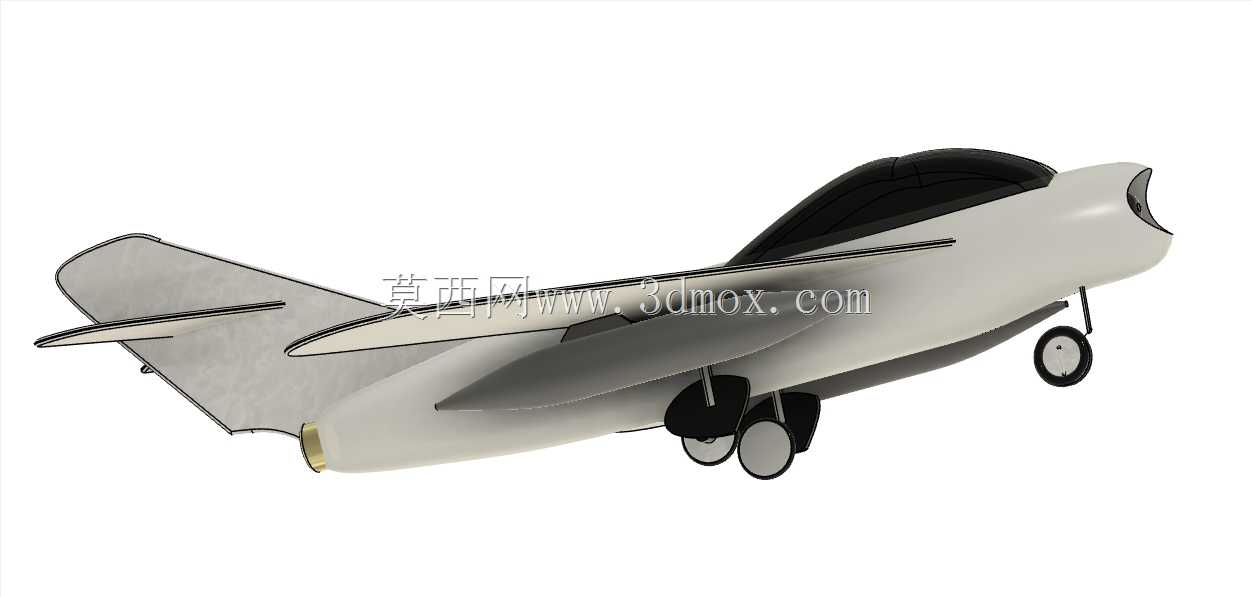

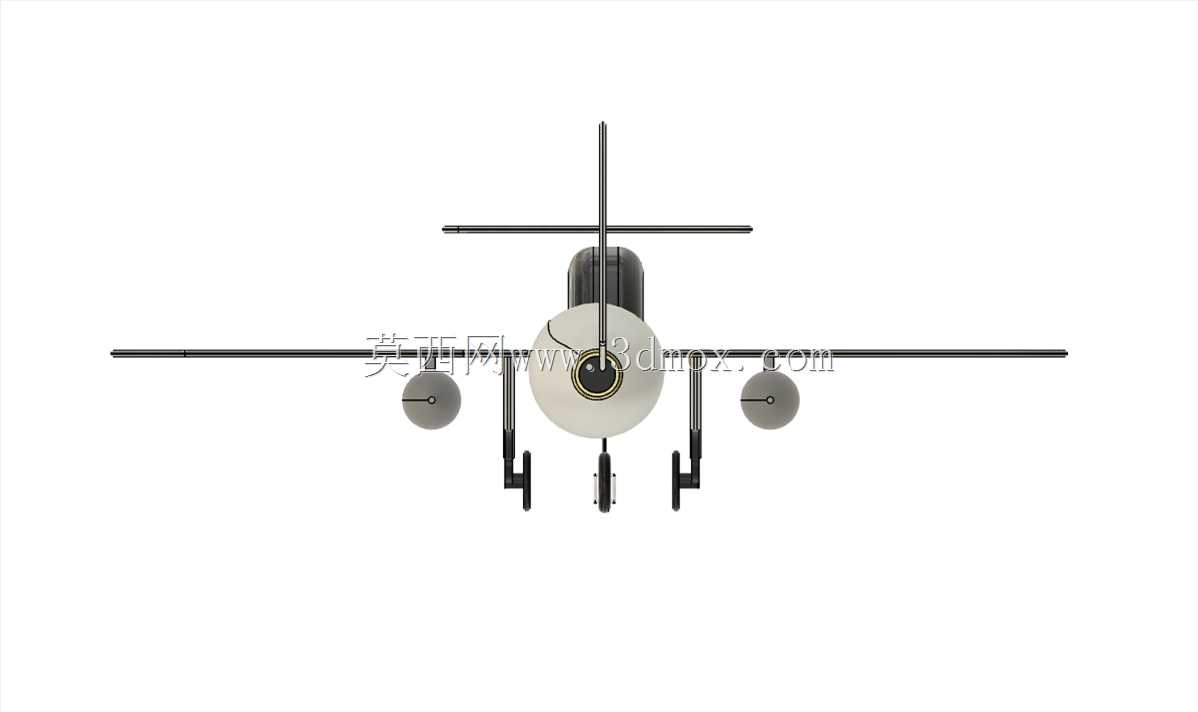

　　起落架部分的建模参考了真机的收放逻辑，前起落架位于机头下方，采用单轮结构，主起落架安装在机翼根部下方，双轮布局的支撑结构做了简化处理，保留了减震支柱、轮轴的核心结构，卡通化调整时加大了轮胎的比例，让整体造型更协调，同时起落架与机身、机翼的连接位置预留了转动副的安装空间，若用于动态玩具开发，可直接在对应位置加装转轴实现起落架的收放动作。座舱部分采用整体式水泡形座舱盖设计，建模时做了分件处理，座舱盖与机身的贴合面做了止口结构，方便后续做透明件的装配，座舱内部仅保留了座椅、仪表板的大致轮廓，没有做过多细碎细节，适配卡通模型的定位，避免小特征在生产时出现缺料、断差问题。

　　尾翼部分的垂直尾翼与后机身采用一体化建模，水平尾翼安装在垂尾根部下方，位置与真机的气动配平点保持一致，尾喷口做了收敛式的造型还原，内部加了简单的火焰稳定器轮廓，既满足外观识别需求，又不会增加不必要的建模工作量。机身表面的蒙皮接缝、铆钉细节做了选择性保留，仅在机翼与机身连接、尾翼与机身连接、起落架舱门位置做了刻线示意，其余位置做光滑处理，适配卡通风格的视觉效果，同时减少后续渲染、3D打印时的处理成本。

　　从设计思路上，该模型在还原真机核心识别特征的前提下，对所有尖锐棱角做了R2-R5的圆角处理，避免小比例产品生产时出现锐边风险，所有部件的壁厚都控制在1.2-2mm的均匀区间，相邻部件的装配间隙预留0.2mm，满足注塑、3D打印的工艺要求。整机的重心位置设计在机翼弦长30%处，与真机的重心范围基本一致，若制作静态摆件，可保证放置时的稳定性，若加装动力系统改装为小型航模，也能满足基本的气动配平需求。机翼的后掠角参考真机的35度后掠设计做了微调，卡通化处理时适当加大了机翼的相对厚度，提升小尺寸模型的结构强度，翼尖做了圆润化处理，避免磕碰损坏。水平尾翼的安装角设置为-2度，与真机的配平角度一致，保证模型在做简单滑翔测试时能有合理的俯仰稳定性。
