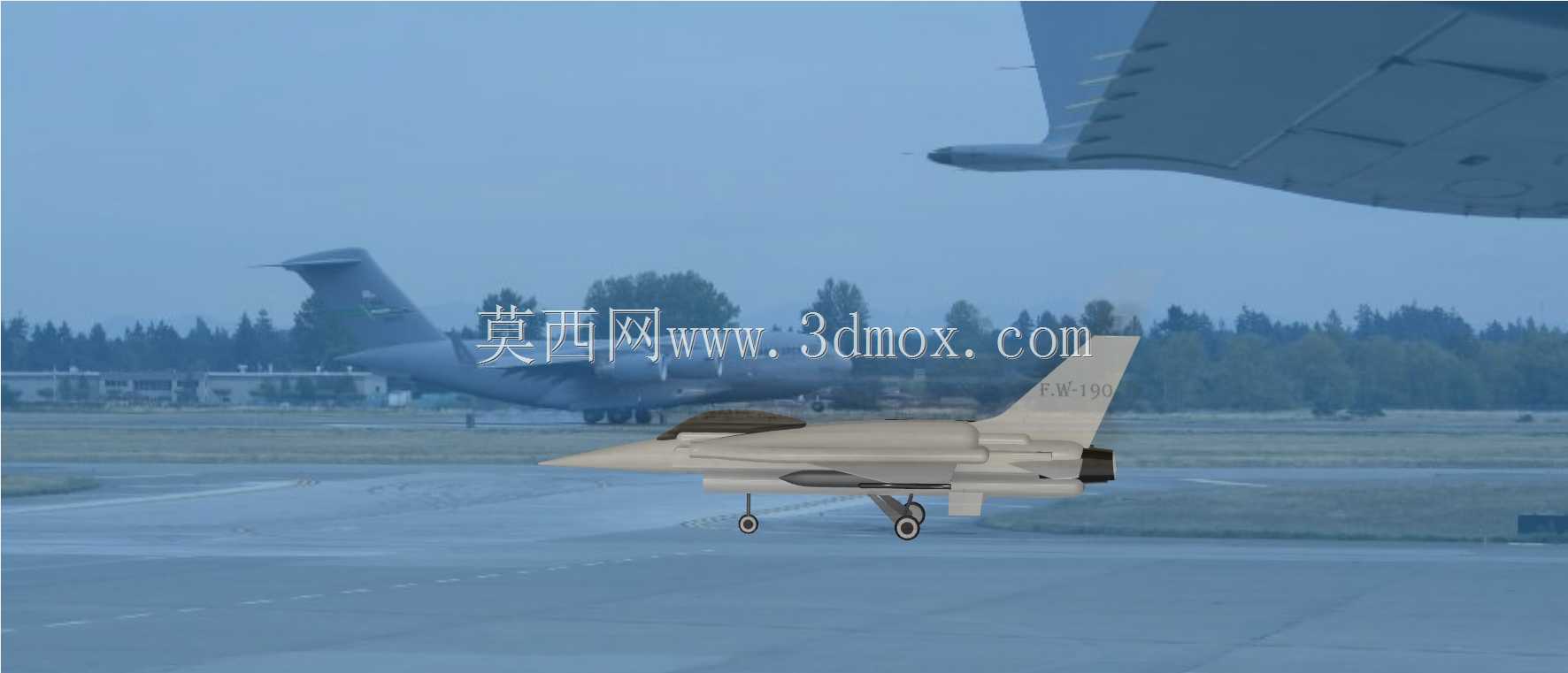

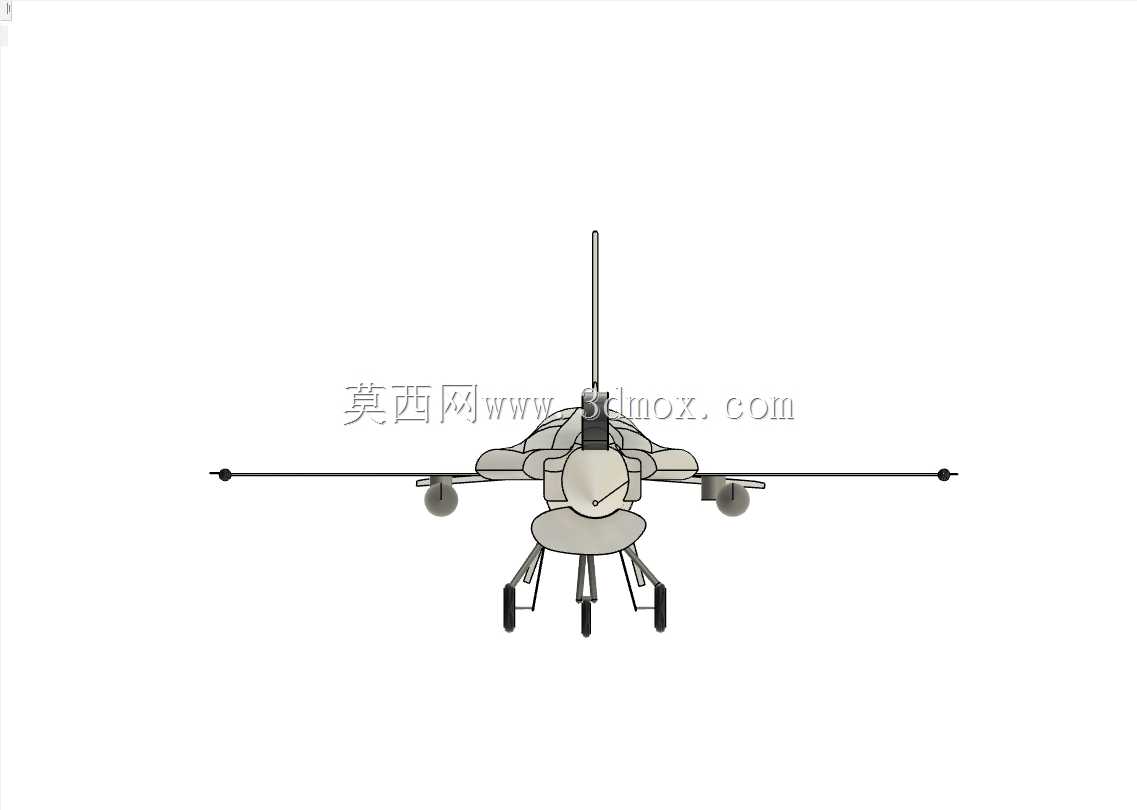

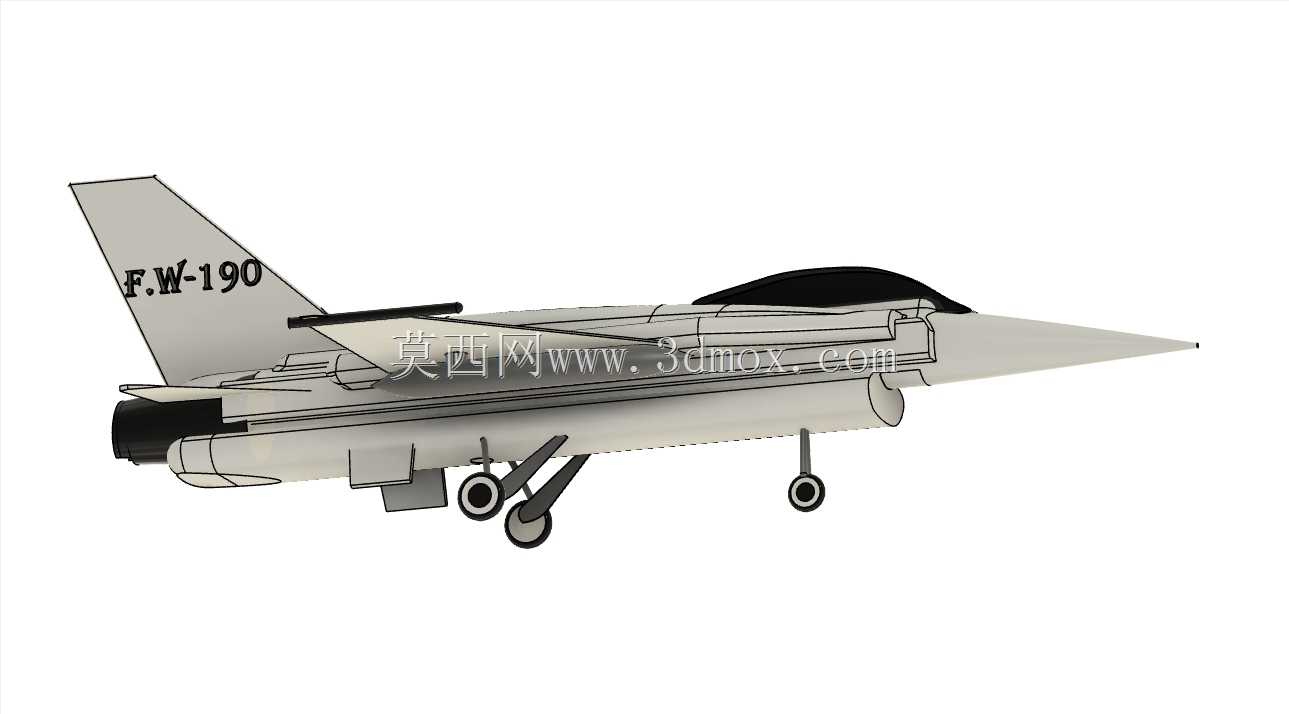

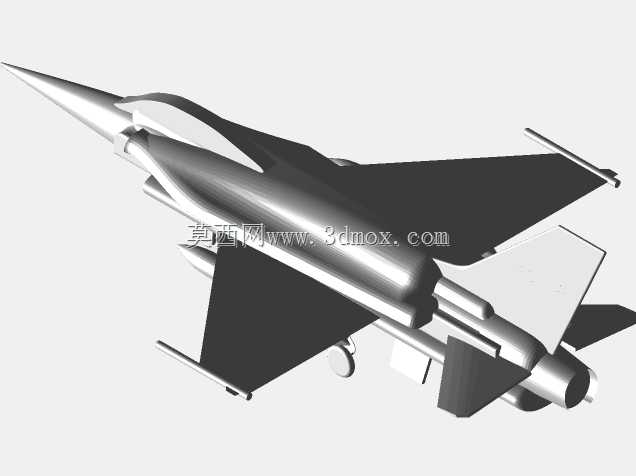

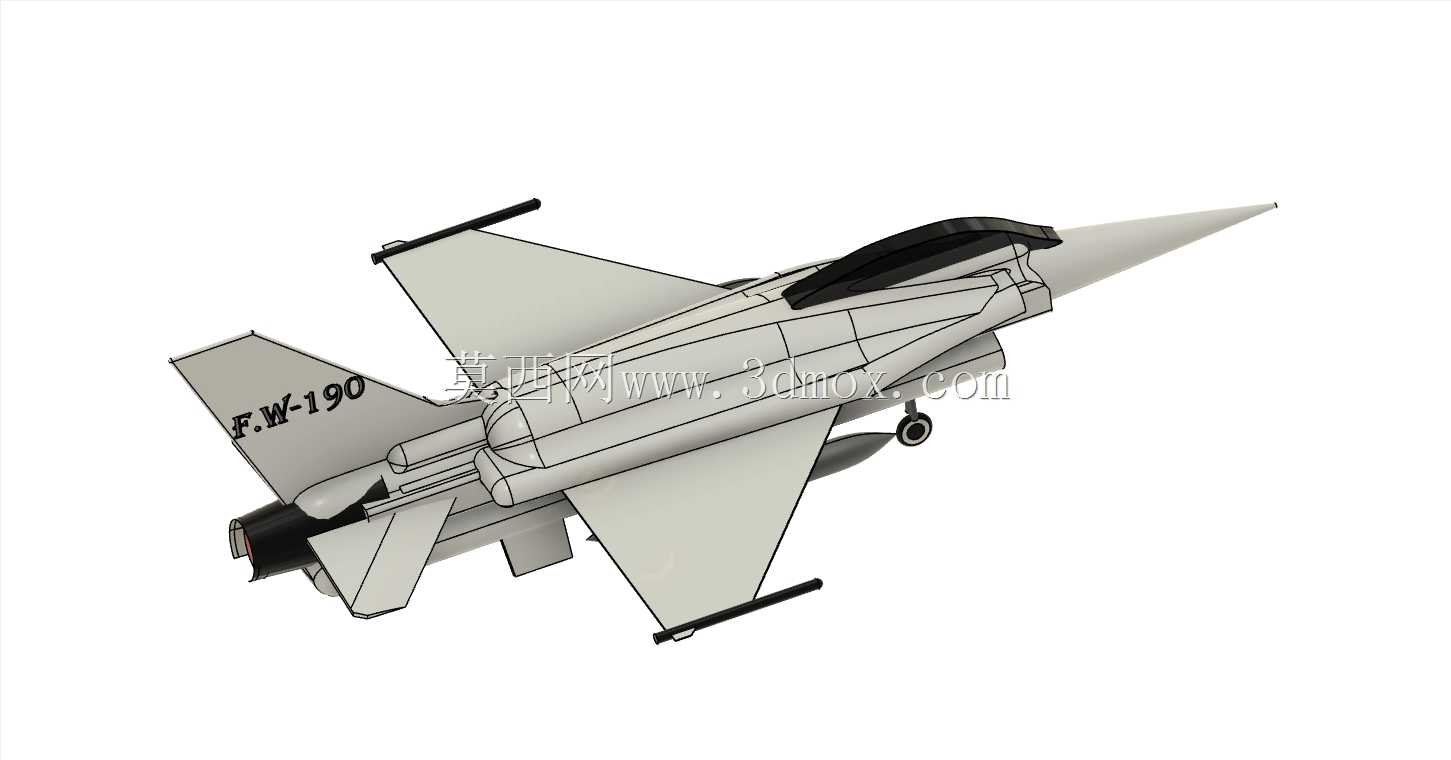

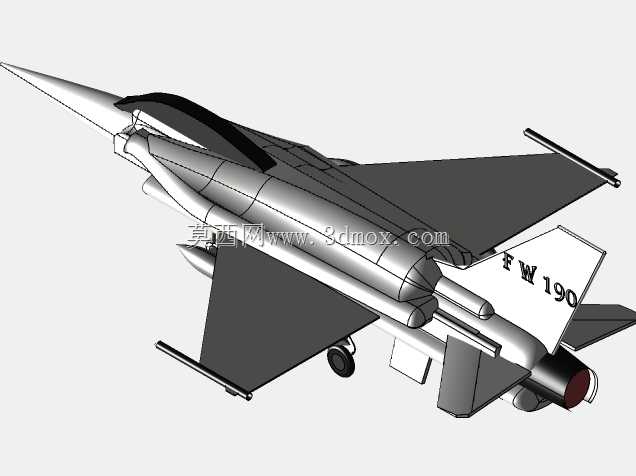

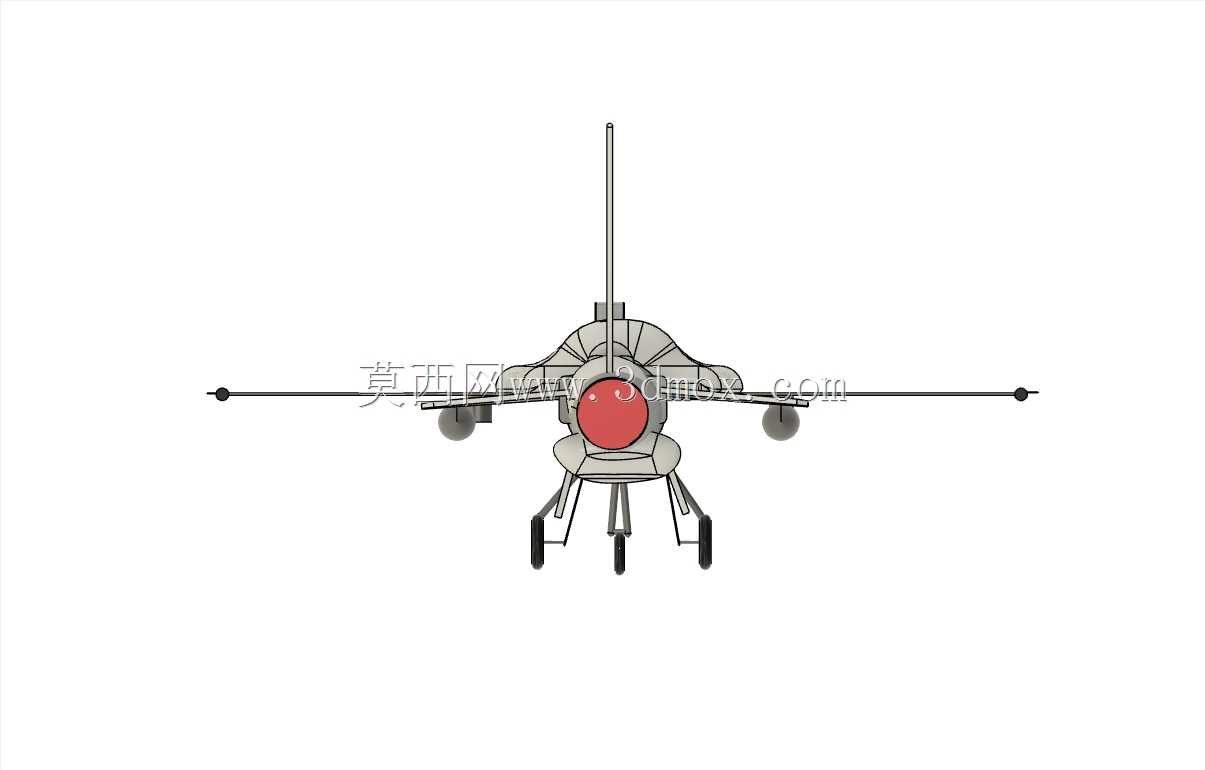

F-16战隼战斗机整机结构三维数模

该三维数模完整还原了F-16战隼战斗机的整机结构细节，覆盖从机身蒙皮分块、起落架收放机构到动力舱段、机载武器挂点的全部核心结构，可直接用于航空装备结构教学、虚拟仿真训练场景的底层模型搭建，也能作为有人作战飞机气动布局、结构设计的参考样例，适配军机研发初期的方案对标、结构布局论证环节的使用需求。从实际用途来看，F-16作为单引擎多用途战术飞机，核心承担空中优势争夺、近距空中支援、纵深目标打击等任务，数模中完整还原了其单发动力布局的结构特征：机身采用翼身融合体设计，边条翼从进气道后缘延伸至主翼根部，在大迎角飞行状态下可利用边条涡提升主翼升力，这部分曲面在建模时严格按照实际气动修形逻辑构建，曲面连续性满足G2级要求，可直接导入流体仿真软件开展基础气动特性验证。数模中对座舱段的结构还原精度较高，无框气泡式座舱盖的曲面弧度、弹射座椅的安装倾斜角度都与实机保持一致，30度后倾的座椅安装角是该机型的核心设计特征之一，建模时特意保留了座椅安装导轨与机身框的连接接口，可用于开展飞行员座舱人机功效仿真、弹射救生系统的结构干涉检查。侧装式驾驶杆的安装位置、操纵行程预留空间也在数模中做了准确还原，对应实机高过载机动下的飞行员操纵便利性设计，操纵杆与座舱侧壁的安装间隙、操纵行程范围内的周边设备避让边界都做了精准还原，可用于开展驾驶舱布局优化的相关验证工作。起落架部分采用前三点式布局，前起落架为双轮结构，布置于进气道后下方，主起落架为单轮结构，收放时向内旋转收纳于机身中部起落架舱，数模中完整保留了起落架收放机构的铰接点位置、作动筒安装接口、起落架舱门的开合运动轨迹，可用于开展地面滑跑、起降阶段的起落架动力学仿真，也能作为舰载机改型起落架结构强化设计的参考基准。机载武器配置部分，数模还原了机身左侧内置M61火神机炮的安装舱段位置，以及机身、机翼下共11个武器挂点的安装接口坐标，每个挂点的承载边界、与周边结构的安装间隙都做了明确标注，可用于开展不同任务挂载下的重量配平计算、武器投放轨迹仿真。机身尾部的发动机安装舱段预留了完整的动力系统安装接口，尾喷口的调节片结构、与机身尾段的连接间隙都做了写实还原，可适配不同型号涡扇发动机的换装仿真验证。在建模过程中，整机的外形尺寸严格对标实机参数，机长、翼展、机高的比例误差控制在0.1%以内，全机的结构分块完全按照实机的制造分离面划分，蒙皮接缝、口盖位置、维护口的开设位置都与实机保持一致，可用于开展机务维护流程的虚拟仿真训练，帮助地勤人员快速熟悉战机的外部结构、口盖位置与维护点分布。针对飞行仿真场景的使用需求，数模中对全机的气动操纵面做了独立的结构拆分，襟翼、副翼、方向舵、平尾都为独立可动部件，转轴位置、偏转角度范围都与实机参数一致，可直接绑定运动参数用于飞行动力学仿真，无需额外做结构拆分处理。考虑到结构设计从业者的参考需求，数模中特意保留了机身主要承力框的位置示意、翼梁的走向布局，虽然未做内部详细结构建模，但外部的受力结构特征都做了对应体现，比如主翼与机身的连接接头位置、尾翼的支撑结构外形，都能为轻型战斗机的结构布局设计提供直观的参考。在安装边界方面，数模中全机的外轮廓坐标原点设置在机头雷达罩前端，整机的坐标体系与航空领域通用的机体坐标体系完全对齐，可直接导入各类飞行仿真、作战推演系统中使用，无需做坐标转换调整。
