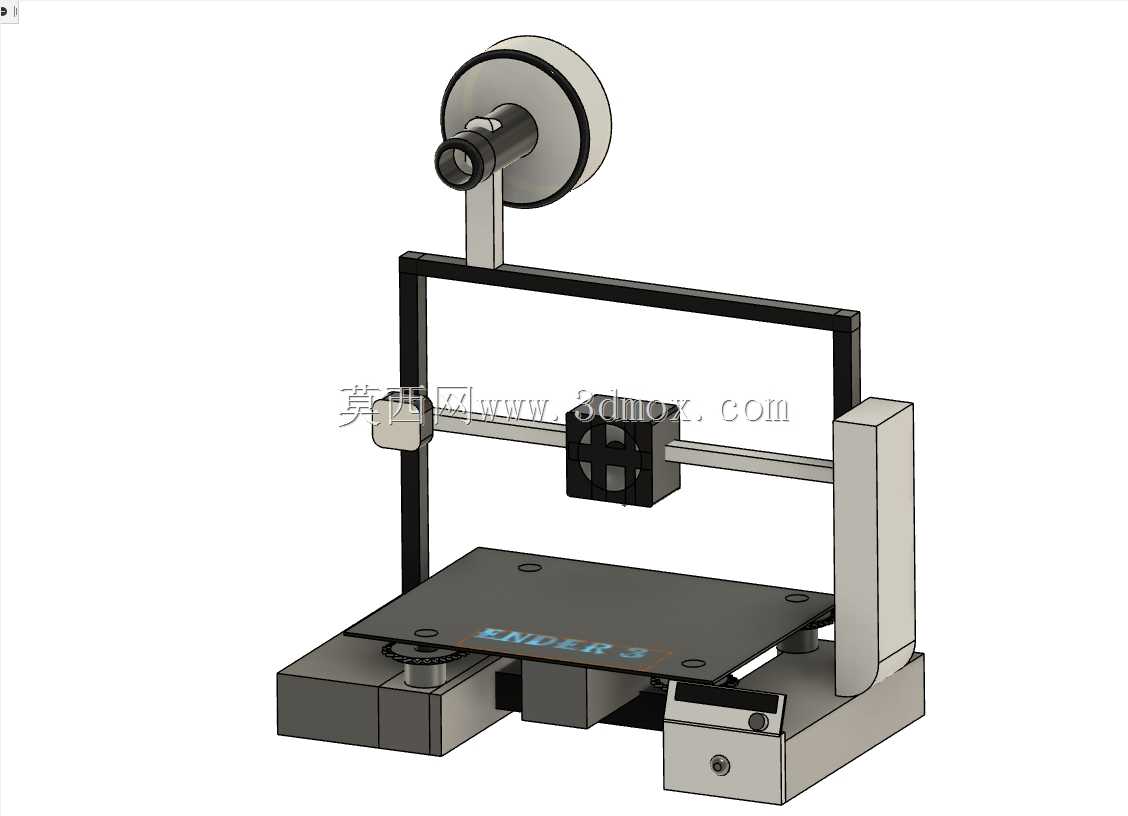

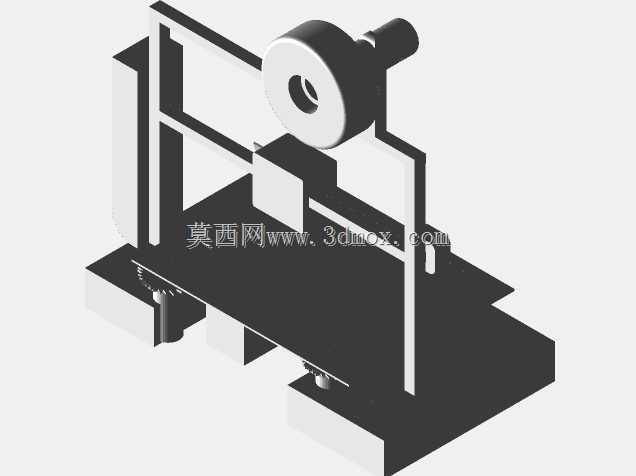

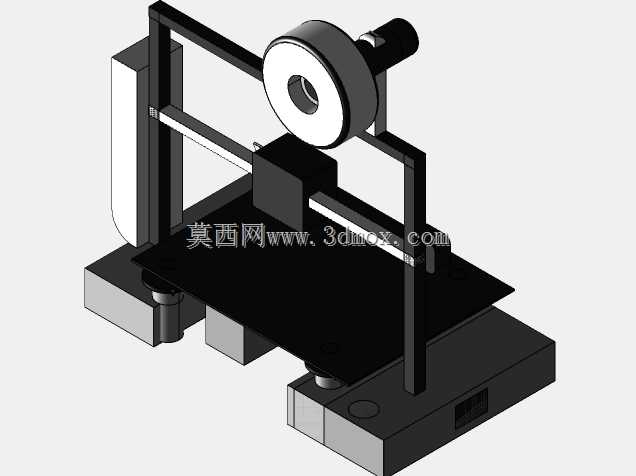

创想三维Ender3桌面级FDM3D打印机结构

这款桌面级熔融沉积成型设备的结构设计，充分平衡了DIY组装门槛、日常使用稳定性与改装拓展空间，在个人创客、中小学生科创教育、小型工作室打样场景中有着极高的适配性。从实际落地的使用场景来看，个人创客可以用它完成定制化结构件、创意手办的快速制作，无需依赖外部加工厂商，大幅缩短创意落地的验证周期；中小学科创课堂中，它的全金属框架结构足够耐造，能承受学生操作时的轻微磕碰，简单的机械结构也方便老师讲解增材制造的运动原理；小型产品设计工作室则可以用它完成外观手板、功能测试件的小批量制作，验证装配干涉与结构强度，降低开模前的试错成本。

从功能特性来看，设备采用经典的笛卡尔运动架构，X轴负责打印头的横向移动，Y轴带动热床完成前后进给，Z轴通过双滚轮配合型材导轨实现打印平台的垂直升降，这种经过市场长期验证的运动布局，能在控制制造成本的前提下保证运动精度，日常打印0.1mm层厚的工件时，表面粗糙度能满足绝大多数非精密装配场景的需求。设备支持耗材断料检测、断电续打功能，在长时间打印大尺寸工件时，遇到突发断电或者耗材耗尽的情况，能记录当前打印坐标，恢复供电或更换耗材后继续完成剩余打印任务，避免长时间打印的工件中途报废。全金属框架的设计摒弃了早期桌面3D打印机常用的亚克力板材结构，长期使用不会因为环境温度变化、设备自身发热出现框架形变，能长期保持运动轴的平行度与垂直度，减少打印过程中的层纹偏移、工件翘边问题。

设计思路上，这款设备采用了完全开源的架构，所有机械结构、控制板固件都对外公开，用户可以根据自身使用需求进行改装，比如更换更高温度的挤出头打印PEEK等工程材料，加装自动调平传感器减少手动调平的操作步骤，更换静音驱动板降低设备运行时的噪音，甚至可以扩展打印尺寸、加装激光雕刻头实现多用途加工。整机的零部件采用标准化通用件设计，框架使用常规2020铝型材，紧固件都是公制标准螺丝，传动同步带、直线轴承、步进电机都是市面通用配件，后期维护更换零件不需要找原厂定制，大幅降低了长期使用的维护成本。结构组装逻辑采用模块化设计，用户拿到散件后可以按照装配指引逐步完成组装，整个组装过程能帮助用户充分理解设备的运动原理，也方便后期排查设备故障。

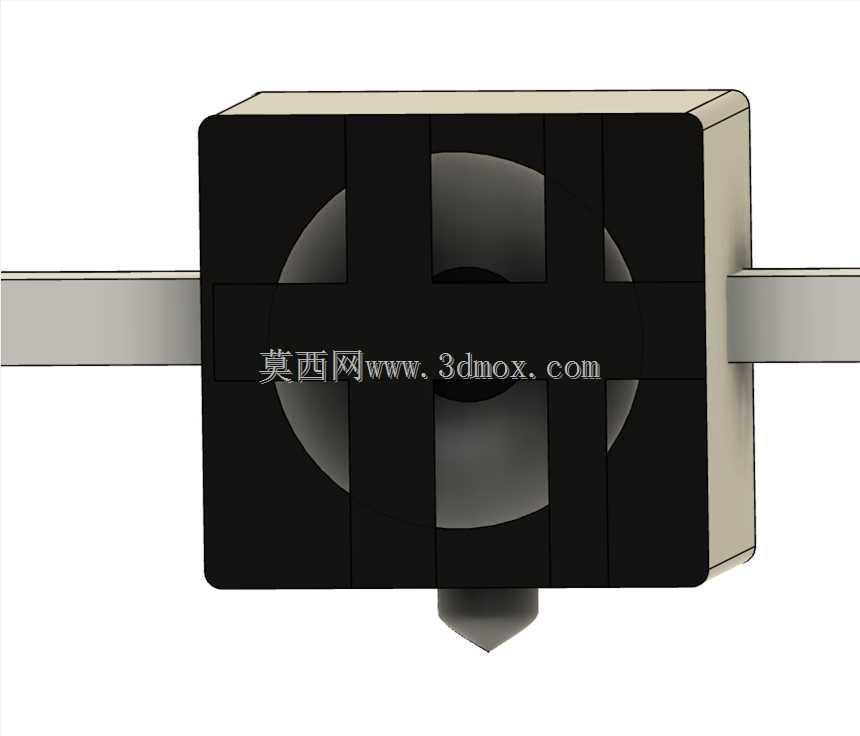

从安装边界与外形尺寸来看，设备整机占用桌面面积约为440mm*410mm，高度约465mm，普通的书桌、工作台都能放置，不需要额外预留过大的安装空间，成型尺寸达到220mm*220mm*250mm，能满足绝大多数个人用户与小型工作室的工件打印需求，日常打印的结构件、创意作品基本都能在这个成型范围内完成。安装时需要注意设备四周预留至少100mm的散热空间，避免控制板、电源模块因为通风不良出现过热保护，热床下方需要预留足够的走线空间，避免Y轴前后运动时挤压线路造成短路。设备的进料机构采用近端挤出设计？不对，这款基础版是远端鲍登挤出，挤出电机安装在X轴横梁的固定端，通过PTFE送料管将耗材输送到打印头，这种设计能减轻X轴运动部分的重量，提升X轴的运动响应速度，减少高速打印时的惯性抖动，同时也能降低打印头的整体重量，减少Z轴丝杆的负载，长期使用不容易出现Z轴下垂的问题。热床采用平整度较高的晶格玻璃平台，打印时平台加热到60摄氏度左右，PLA耗材能牢固附着在平台表面，打印完成后平台冷却，工件可以轻松取下，不需要额外使用铲刀暴力撬动，减少平台表面的刮损。日常使用时，只需要定期给直线轴承、丝杆加注润滑脂，检查同步带的张紧度，就能长期保持稳定的打印精度，不需要复杂的日常维护流程。
