适配LOMO双目显微镜的3D打印光系统保护盒

　　在光学显微观测的日常作业场景里，尤其是使用LOMO-russian双目显微镜开展样本观察、显微操作的过程中，外置补光系统的线路防护、结构固定一直是容易被忽略却直接影响使用体验的环节。不少从业者会自行搭配3W白光补光单元来提升观测视野的亮度均匀性，但补光模块的走线裸露、光源与主机之间缺乏规整的衔接结构，不仅容易在挪动设备、调整观测角度时拉扯线路导致接触不良，外露的接线端也容易积灰、被意外剐蹭，缩短补光单元的使用寿命。这款保护结构的设计初衷，就是解决这类自行改装补光系统后的防护与规整问题，它并非通用型的设备外罩，而是基于铅笔盒类规整收纳结构的设计逻辑迭代而来，专门针对LOMO双目显微镜的外置3W白光补光系统做了适配优化。

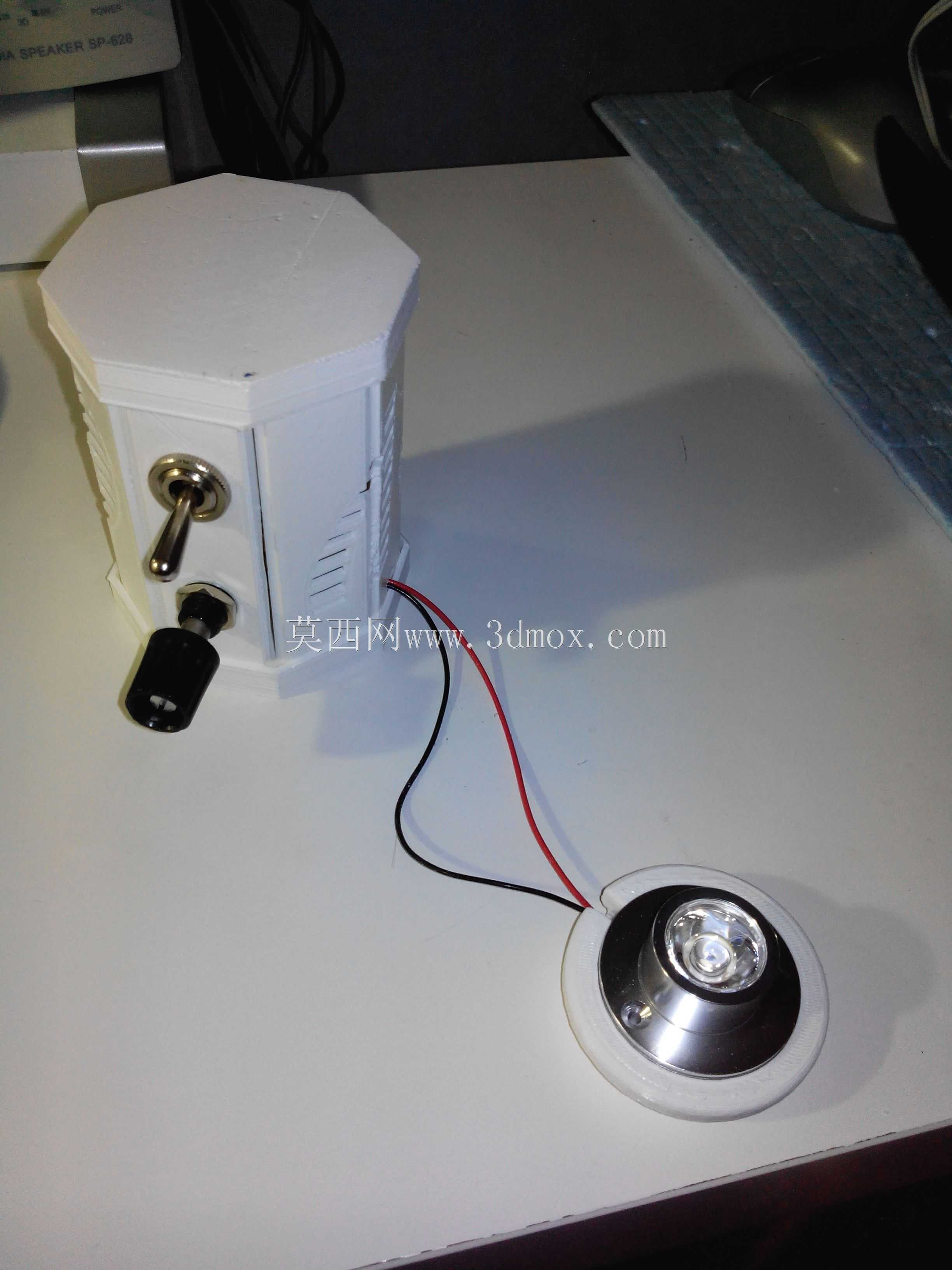

　　从功能特性来看，这个保护盒首先承担了补光系统接线端的收纳防护作用，盒体预留了精准的走线槽位，红黑供电线路可以从槽位规整引出，直接连接外置的3W白光光源，避免线路在盒体弯折处出现应力集中导致的线芯断裂。盒体上设置的锁止结构，一方面可以在日常收纳时闭合盒体，保护内部的接线端子、小型驱动元件不受外界磕碰，另一方面也能在需要调整内部接线、更换元件时快速开启，不需要额外拆解大量固定件，适配实验室、个人工作室这类需要频繁调整显微观测设备配置的使用场景。八边形的外形设计并非单纯的造型选择，而是结合了显微镜旁侧的安装空间边界做的优化——常规方形盒体在靠近显微镜调焦旋钮的位置容易和操作手部产生干涉，八边形的切角结构刚好避让了调焦手轮的活动范围，操作人员在转动调焦旋钮、更换物镜倍率的时候，手臂不会碰到盒体棱角，操作流畅度不会因为加装防护结构受到影响。

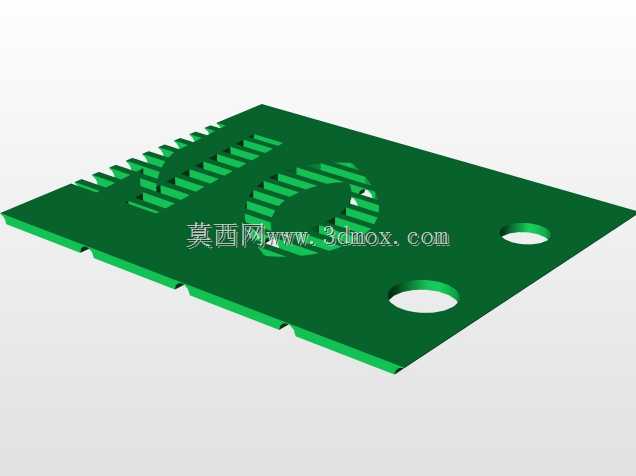

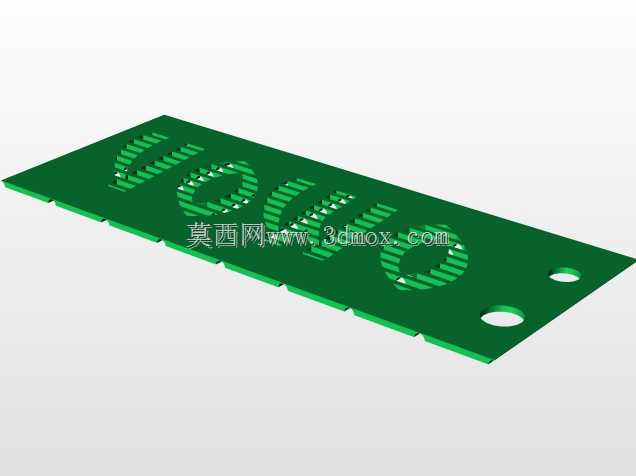

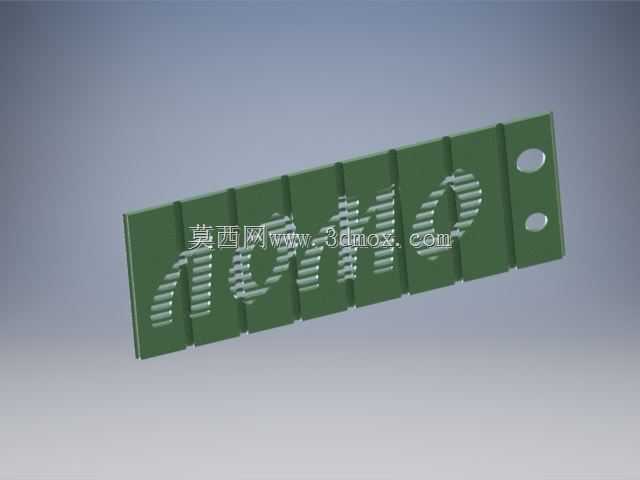

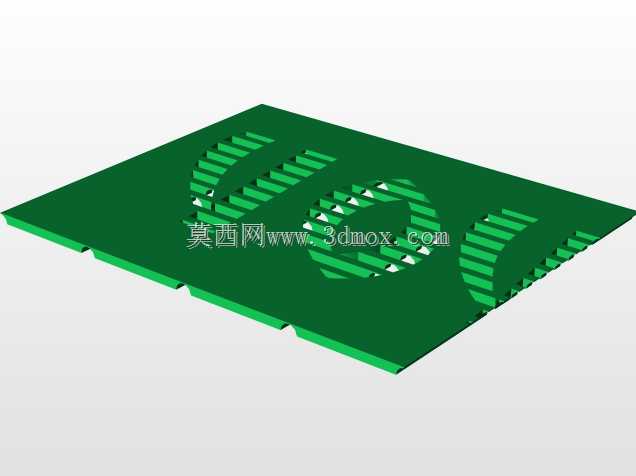

　　设计过程中首先敲定的是安装边界尺寸，因为是加装在显微镜主机旁侧的配套结构，整体外轮廓的最大宽度控制在85mm以内，高度不超过60mm，确保不会遮挡显微镜的载物台操作空间，也不会超出显微镜底座的放置边界，不会额外占用过多的实验台面积。盒体侧壁预留的散热格栅，是针对内部可能搭载的小型补光驱动模块做的散热设计，3W白光光源长时间工作时驱动模块会产生一定热量，格栅的开孔方向顺着实验室常见的空气对流方向设置，不需要额外加装散热风扇就能满足连续4小时以上工作的散热需求，避免密闭空间内积热导致元件寿命下降。走线孔的位置做了圆角过渡处理，不会因为硬边切割线材外皮，孔位直径刚好适配常规的22AWG红黑电源线，线材穿过之后可以用少量热熔胶固定，避免拉扯时线路直接受力在接线端子上。

　　和常规的注塑成型保护盒不同，这个结构专门针对3D打印的工艺特性做了优化，所有壁厚统一设置为2mm，没有大角度的悬空结构，打印时不需要添加过多支撑，打印完成之后去除支撑的工作量很小，普通的FDM3D打印机使用PLA耗材就能直接打印成型，成型之后的装配公差控制在0.2mm以内，盒盖和盒体的配合不需要额外打磨就能顺畅开合。锁具安装位的尺寸适配常见的小型转舌锁，也可以根据使用需求换成简单的卡扣结构，满足不同使用场景下的开合频率需求——如果是固定在实验台上很少开启的场景，用卡扣就能满足需求，如果是需要经常携带外出做外场观测的场景，加装转舌锁可以避免盒体意外开启导致内部元件散落。

　　在实际使用场景中，这个保护盒除了防护补光系统的接线部分，还可以顺带收纳备用的物镜擦镜纸、小型固定螺丝这类显微操作常用的小配件，盒体内部的空间做了简单的分区，靠近走线孔的位置放置驱动模块，剩余的空间可以分隔出小型储物格，不用额外在实验台上放置零散的配件收纳盒，进一步节省显微操作的台面空间。盒体底部预留了两个3mm的固定孔，可以用自攻螺丝直接固定在显微镜的底座旁侧，也可以贴双面胶固定，根据使用者的需求灵活选择固定方式，不会在显微镜本体上造成不可逆的改装痕迹，对于需要保留设备原装状态的使用者来说十分友好。

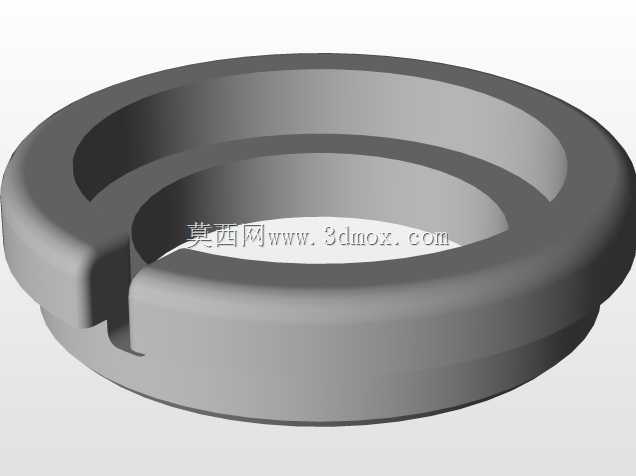

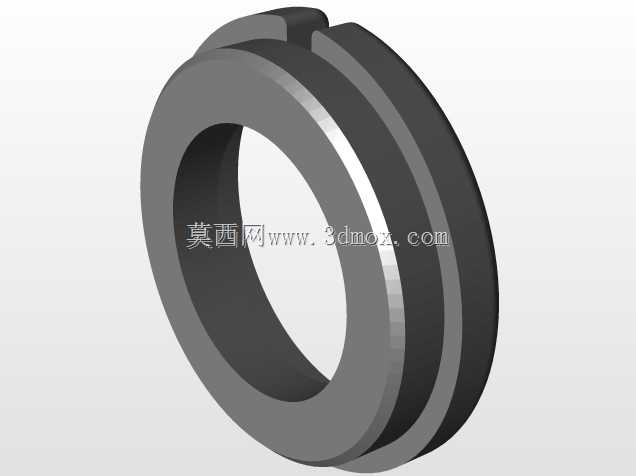

　　从结构强度的角度考虑，八边形的外形相比方形结构拥有更好的抗形变能力，即使不小心被实验台上的其他物件磕碰，棱角处的应力会沿着八边形的边部分散，不会像方形盒体那样在直角处出现应力集中导致开裂，2mm的壁厚在PLA材质下可以承受1米高度的自由落体冲击，日常使用中的轻微磕碰完全不会造成盒体损坏。和光源衔接的位置做了特殊的适配环结构，这个环的尺寸刚好匹配常用的嵌入式3W白光灯珠的安装外径，灯珠可以直接卡入适配环中，不需要额外的固定件就能保证灯珠的照射角度对准显微镜的载物台中心，不会因为设备挪动出现灯珠角度偏移导致的视野照明不均问题。
