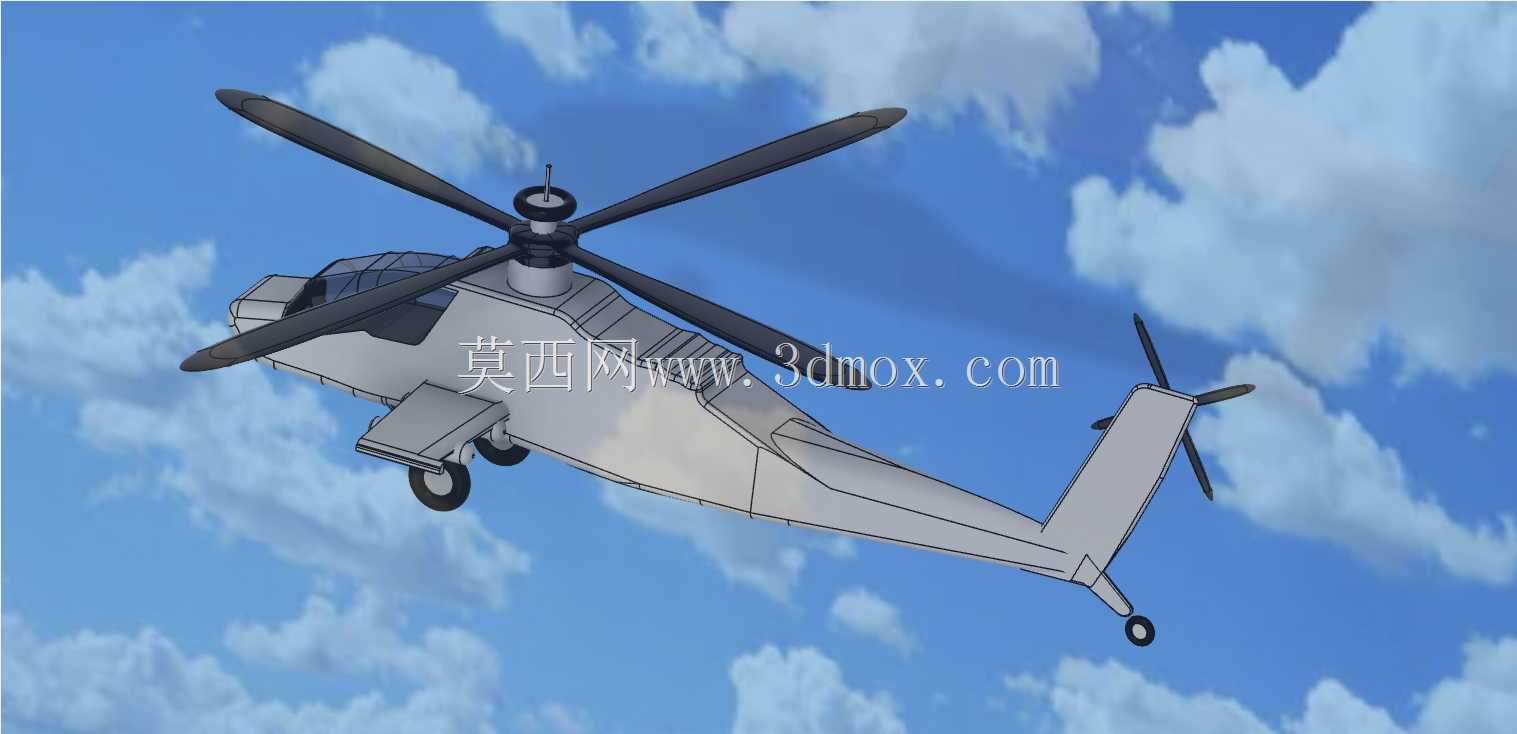

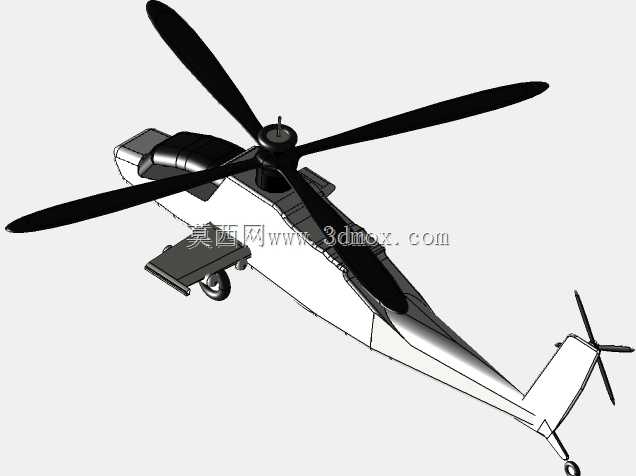

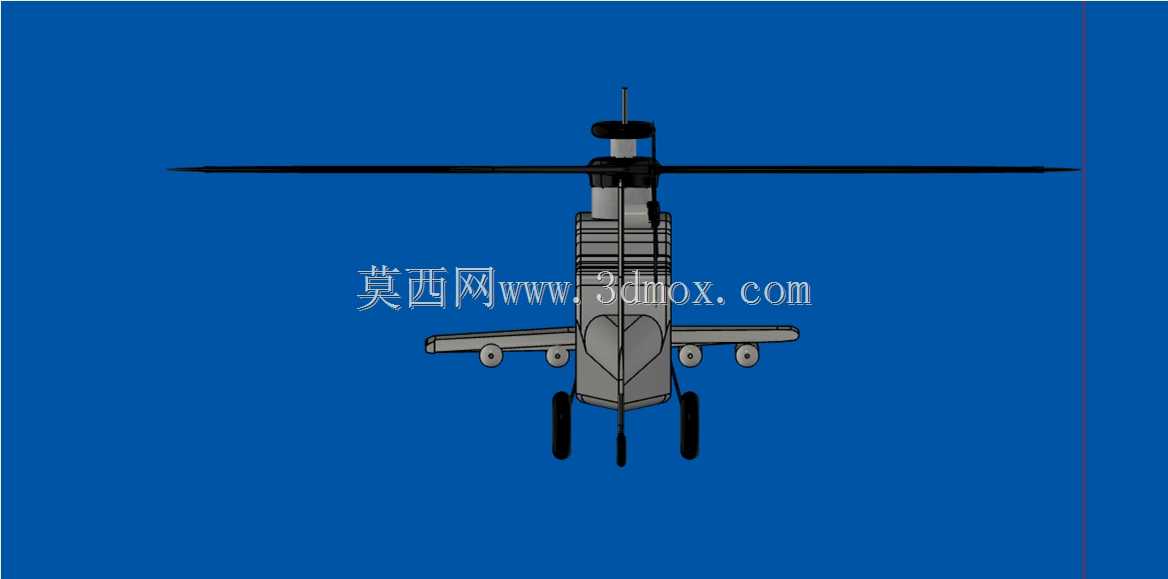

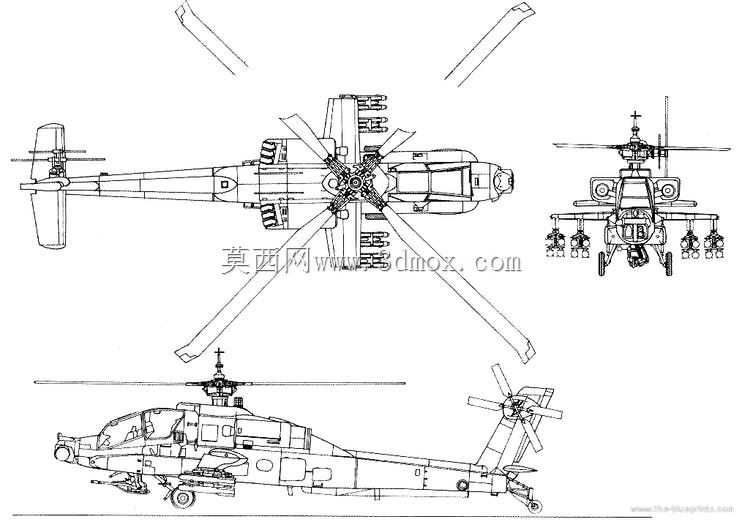

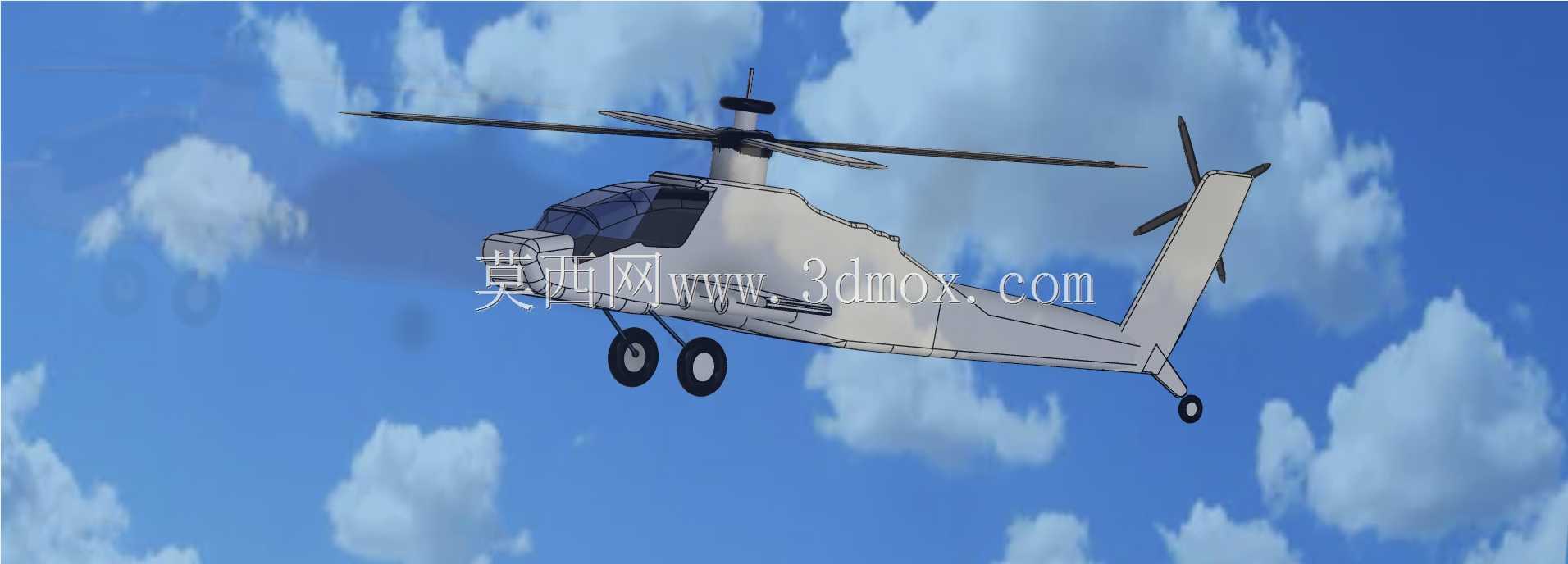

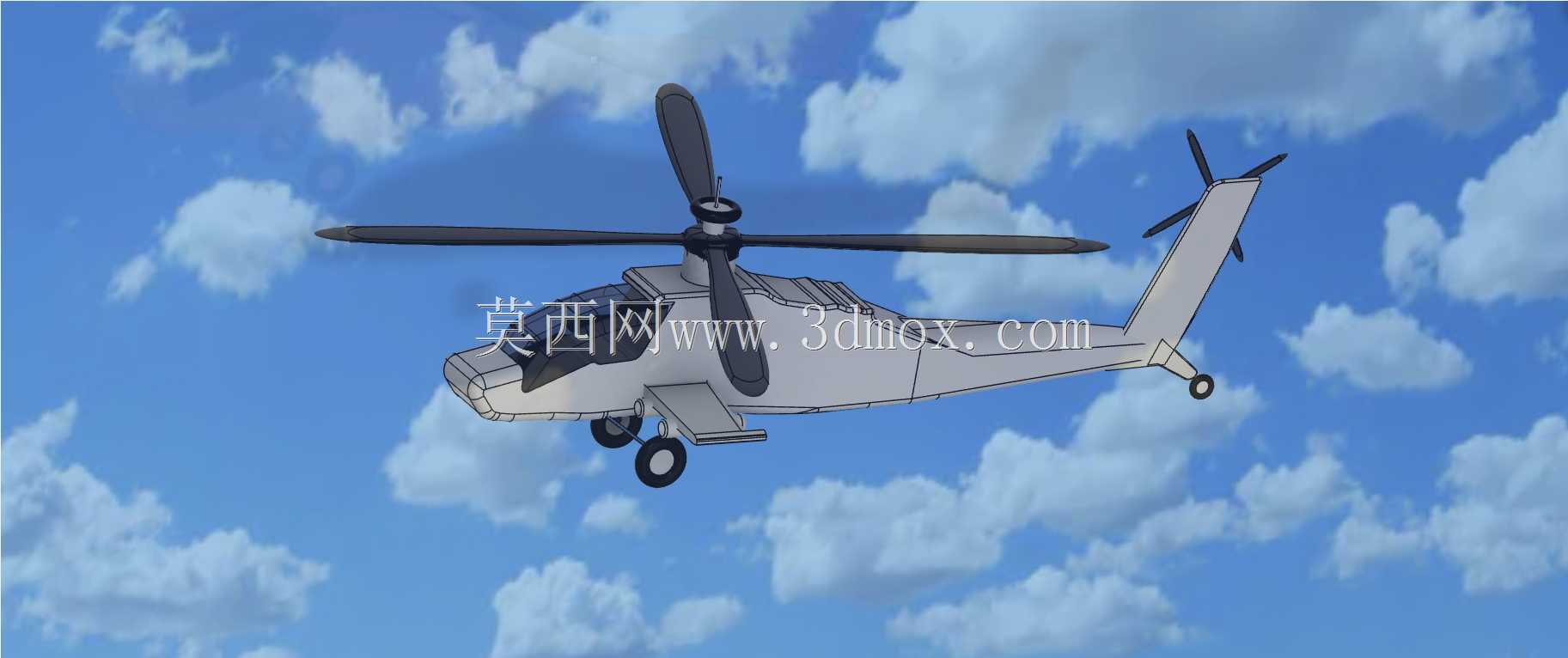

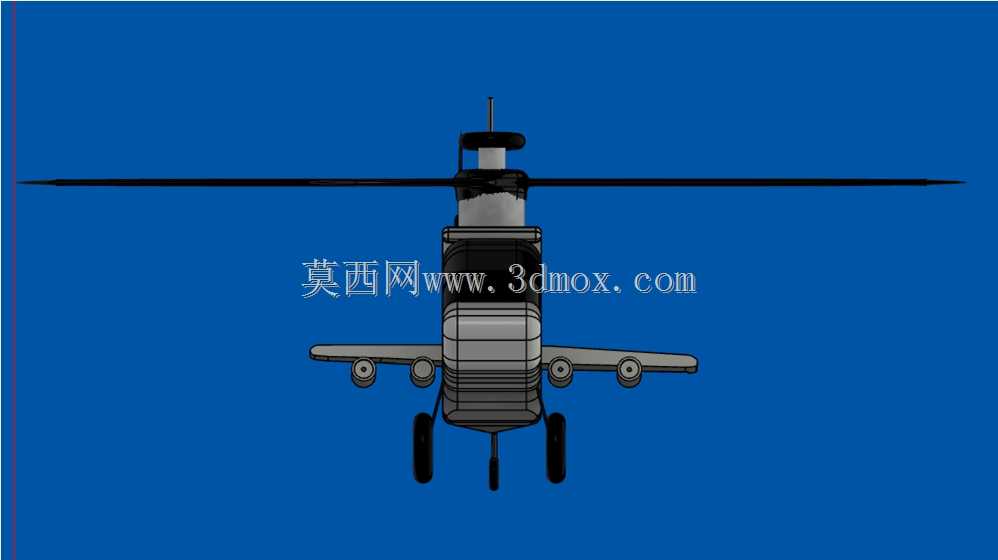

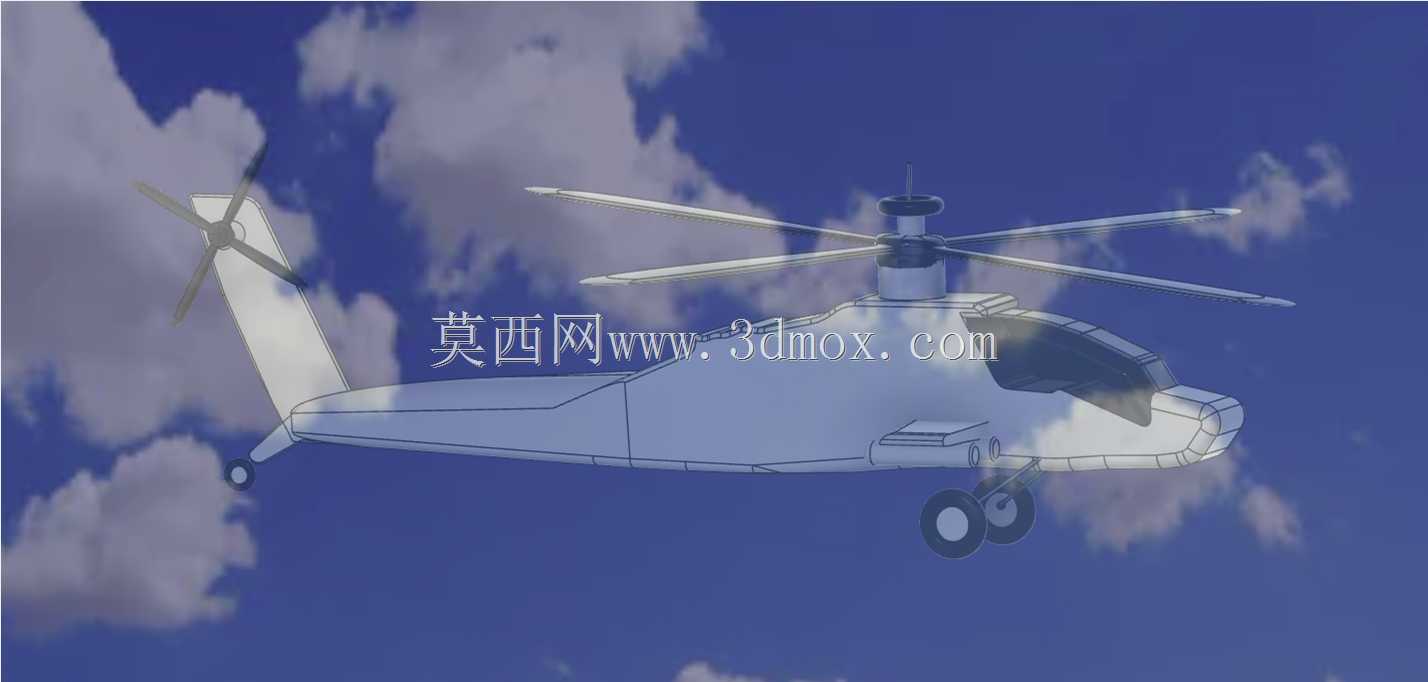

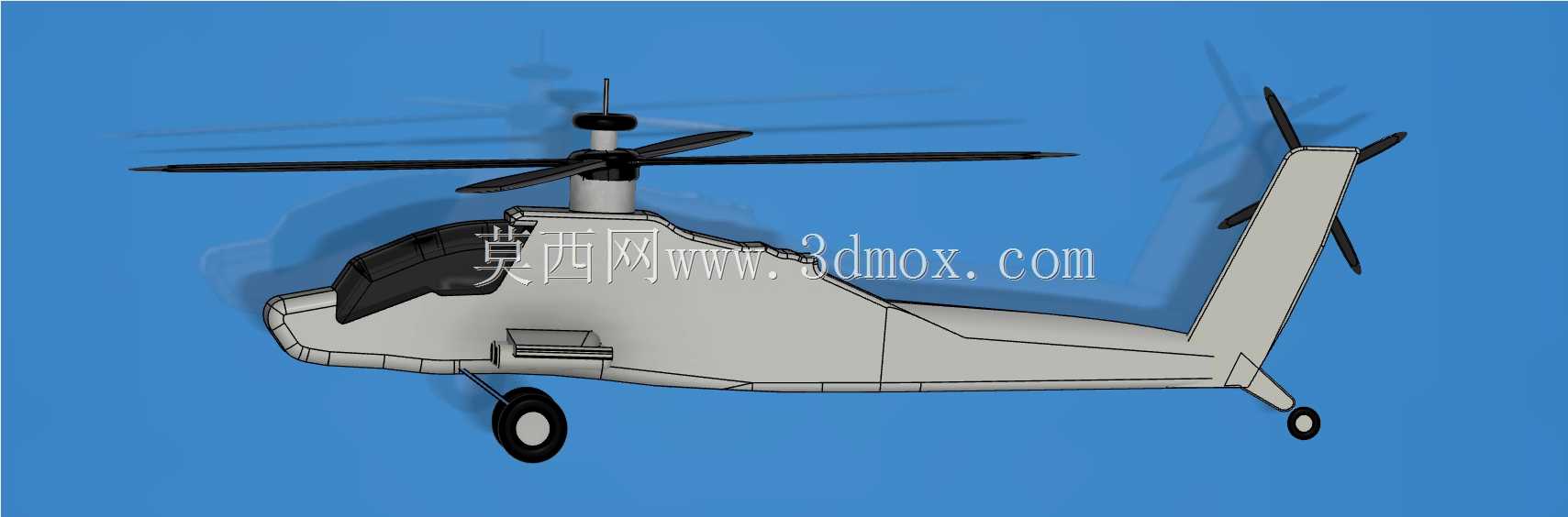

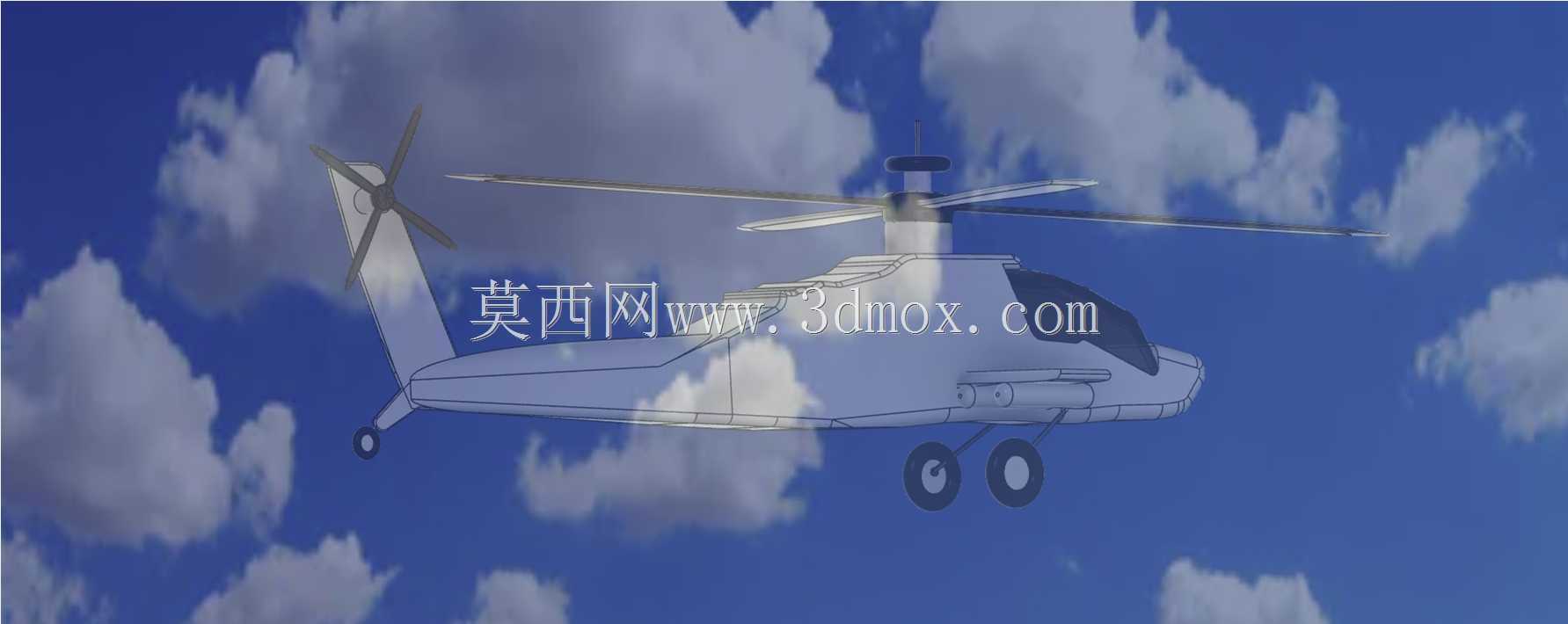

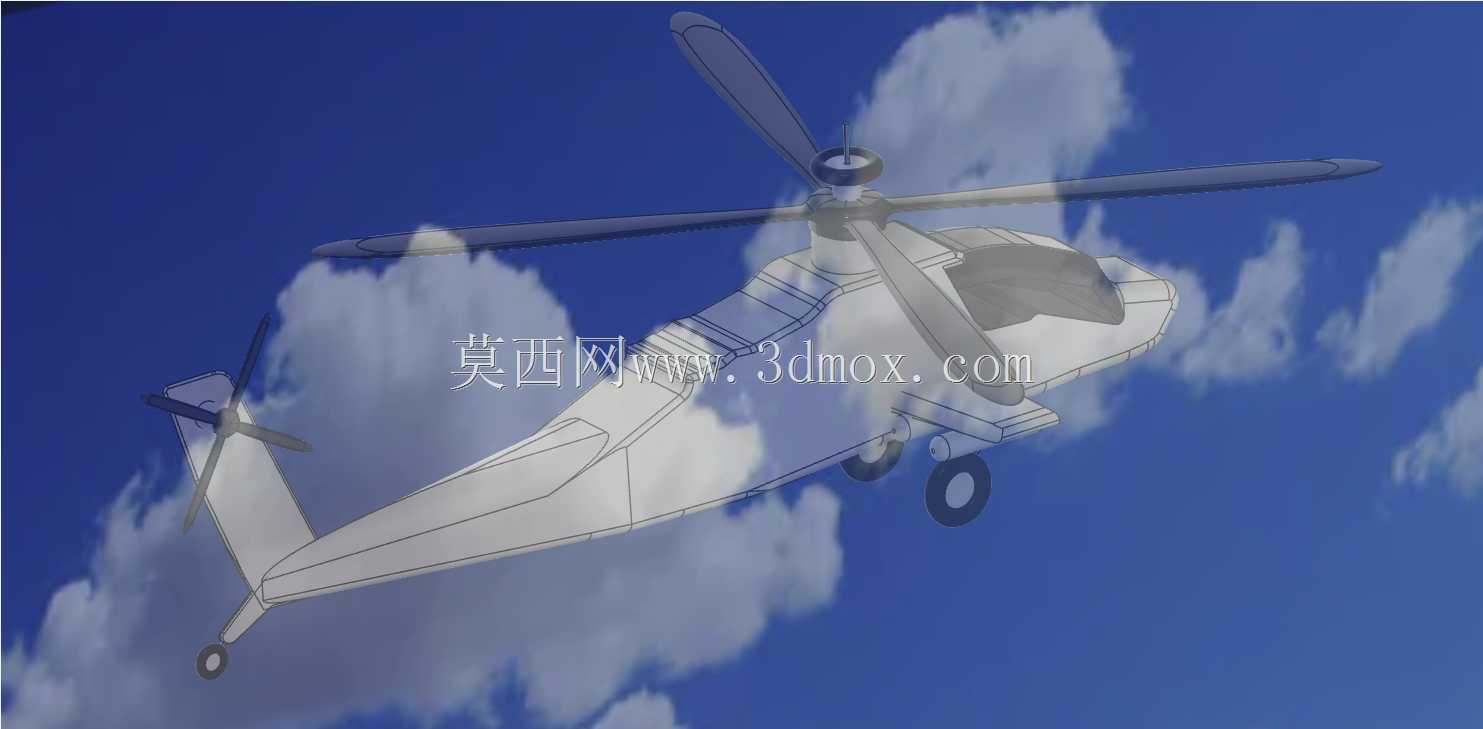

AH-64阿帕奇武装直升机三维结构模型

　　该模型还原的双涡轴攻击直升机，核心应用场景覆盖前线低空火力支援、装甲集群目标摧毁、低空制空权争夺、近距空中支援等战术场景，作为陆军航空兵的核心空中突击装备，其结构设计完全围绕低空高生存性、重火力投射、复杂环境感知三个核心需求展开。从结构布局来看，模型完整复刻了串列双座驾驶舱的构型，前座为武器操作员站位、后座为飞行员站位，两个站位均配备独立的操纵备份结构，单套操纵系统受损时另一乘员仍可完成迫降操作，座舱周边的装甲防护结构在模型中做了等比例还原，对应实际装备中可抵御12.7mm口径弹药直射的陶瓷复合装甲安装边界，机身整体采用窄截面设计，最大程度降低正面受弹面积，这也是该机型区别于通用运输直升机的核心外形特征。

　　模型中还原的后三点式起落架结构，采用跪式吸能构型，安装位置分别位于机身前段主承力框下方、尾梁末端，主起落架的缓冲行程可满足硬着陆时的冲击能量吸收，避免硬着陆过程中冲击载荷传递至机身主承力结构导致机身断裂，起落架的安装边界严格贴合机身下部主承力框的位置，不会与机身下部挂载的武器挂架、航炮结构产生运动干涉。机头位置的传感器转塔结构，模型还原了其两自由度转动的安装结构，实际使用中该转塔集成了目标采集、夜视观测、激光测距照射功能，可在飞行员头盔瞄准具的联动下随动转向，无需调整整机航向即可完成目标锁定，转塔的安装基座位于机头最前端，避开了主旋翼的下洗气流影响区域，保证传感器工作时的气流稳定性。机身前部下方安装的30mm链式航炮，

　　模型还原了其万向转动的炮架结构，该炮架可实现水平±110度、垂直+10度到-60度的射界覆盖，弹药输送通道沿机身左侧承力梁布置，备弹舱位于航炮后方的机身舱段内，供弹路径全程做了防卡弹的圆弧过渡设计，避免大机动飞行过程中供弹故障。短翼结构是该机型武器挂载的核心承载部件，模型中还原的短翼为上单翼安装构型，左右各设置两个外挂点，安装边界从机身中部主承力框向外延伸，每个挂点的承载能力可满足重型反坦克导弹、火箭弹发射巢、副油箱的挂载需求，短翼在飞行过程中还可提供部分升力，降低主旋翼的升力负载，同时为主旋翼下洗气流提供导流作用，避免外挂物受紊乱气流影响出现投放姿态异常。尾梁末端的尾桨结构采用非对称布置，安装于尾梁左侧，

　　可抵消主旋翼旋转产生的反扭矩，同时尾桨的安装位置高于尾梁下沿，避免起降过程中尾桨触地受损，水平安定面安装于尾梁中段，可在高速前飞时提供纵向稳定性，降低飞行员的操纵负荷。主旋翼系统采用四叶全铰接式构型，每片桨叶都具备独立的挥舞、摆振、变距自由度，桨叶翼型针对低空低速大载荷场景做了优化，可在大挂载重量下提供足够升力，桨毂结构的安装位置位于机身顶部主减速器上方，主减速器通过传动轴与两台涡轴发动机连接，两台发动机分别布置于机身肩部两侧，单台发动机受损时另一台仍可提供足够动力返回备降场，发动机进气口设置有颗粒分离装置，可在沙漠等沙尘环境下分离进气中的沙尘颗粒，避免发动机叶片磨损失效。从建模逻辑来看，整机结构按照实际装备的工艺分离面做了分块处理，机身蒙皮、框梁、起落架、旋翼、尾翼、武器挂架、传感器转塔均为独立可拆分结构，可直接用于结构装配干涉检查、挂载方案适配验证、低空飞行气动仿真的几何模型输入，各部件的安装孔位、连接面的位置均按照实际尺寸等比例还原，可满足结构设计人员对武装直升机构型的参考需求，也可用于装备展示、战术推演场景的三维可视化载体。
