洛克希德F-117夜鹰隐身攻击机外形结构

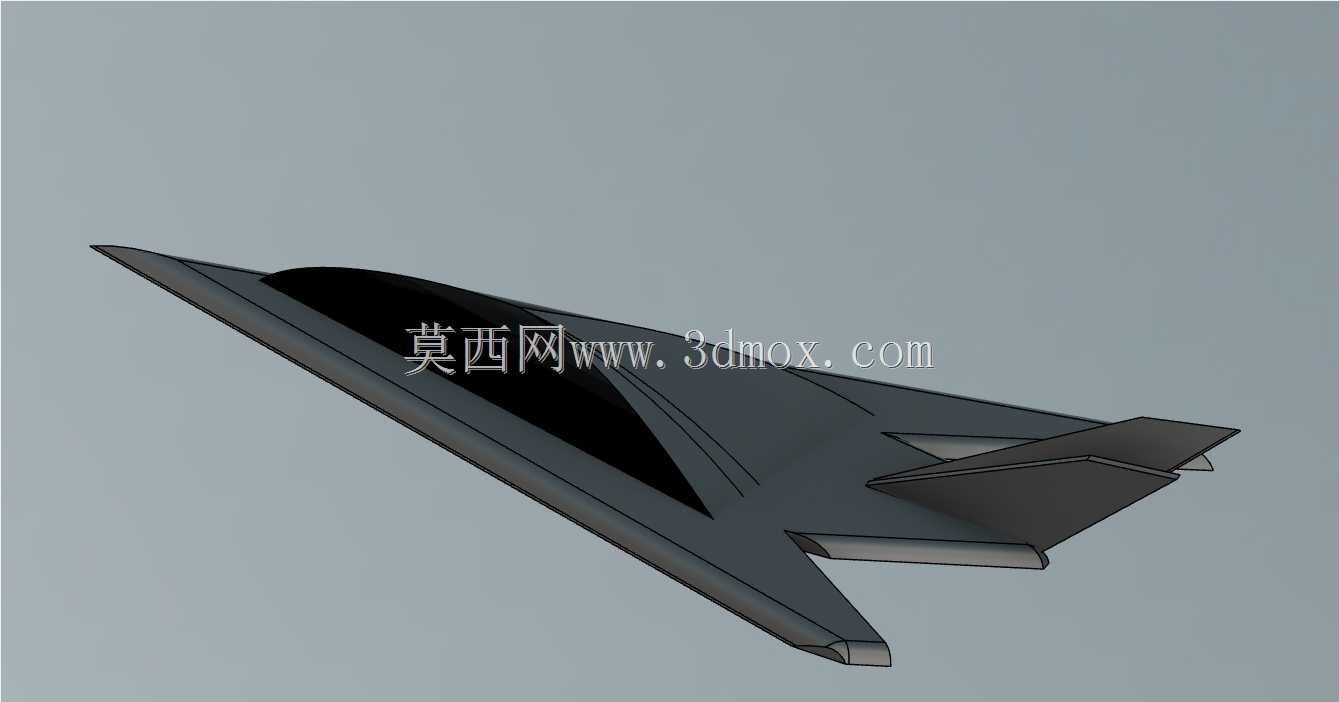

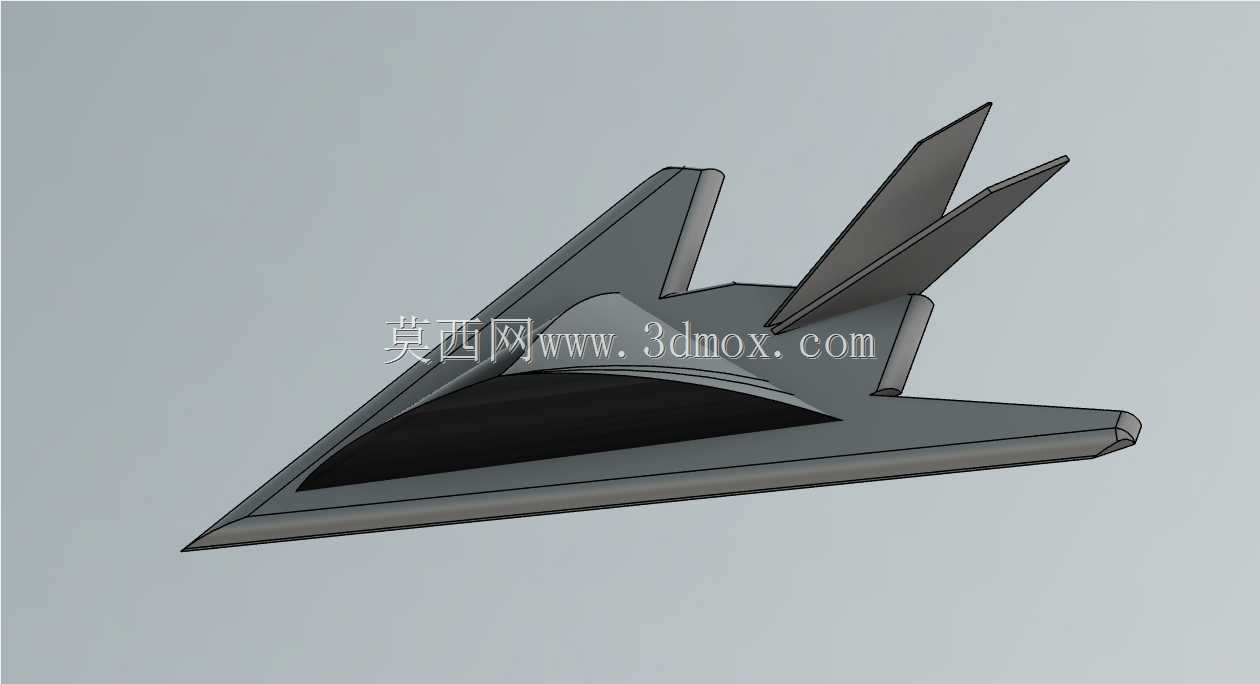

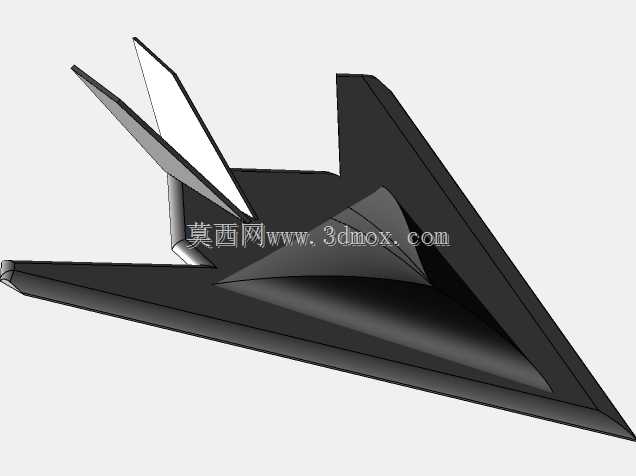

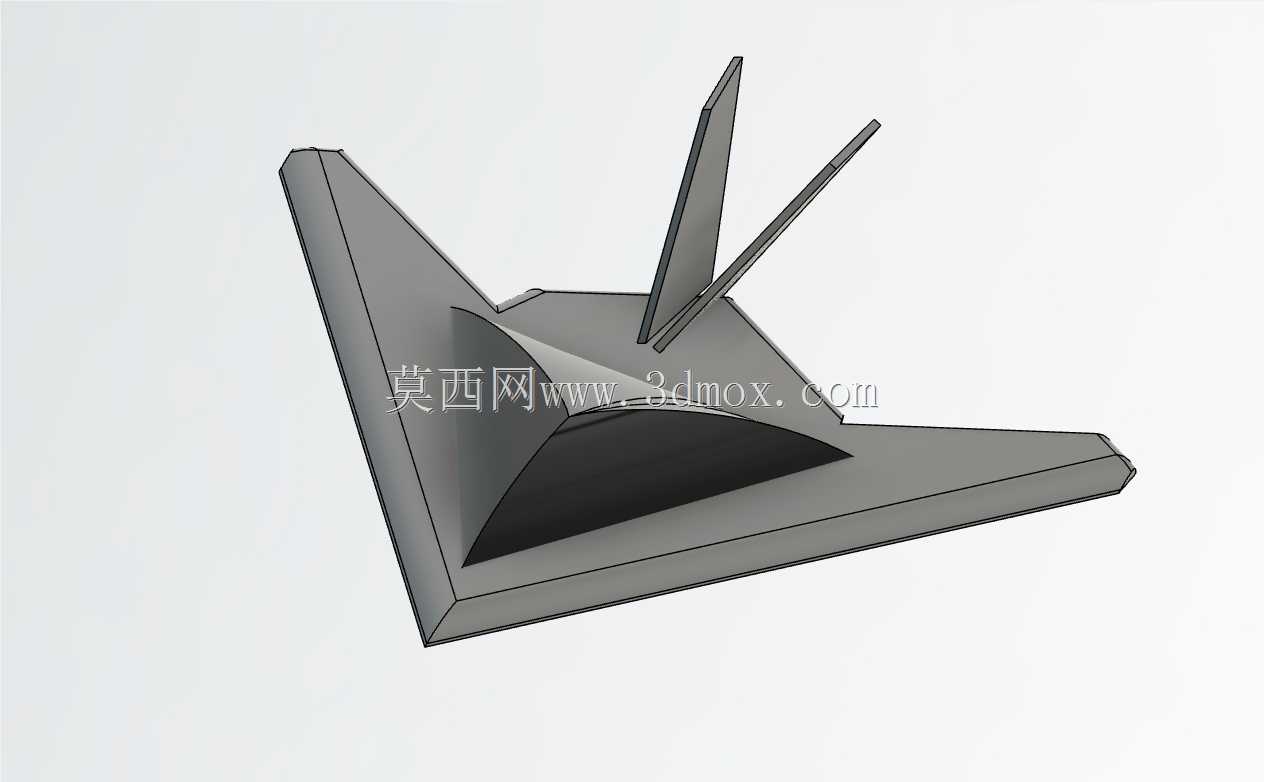

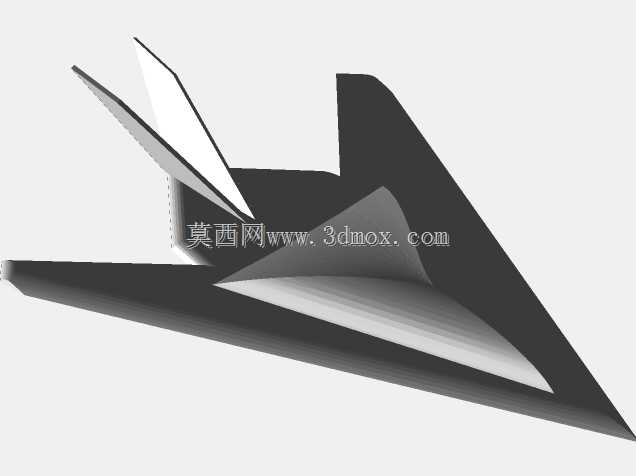

　　这款隐身攻击机的三维结构模型，完整还原了其标志性的多面体隐身气动布局，所有棱边角度、翼面倾角都严格匹配实机的雷达散射截面优化逻辑，没有做任何艺术化简化。从结构设计逻辑来看，整机放弃了传统作战飞机的曲面连续过渡设计，全部采用平面拼接的多面体构型，每一块蒙皮平面的倾角都经过严格计算，能够将入射的雷达波反射到非威胁方向，避免雷达回波沿入射路径返回接收端，这也是其实现低可探测性的核心设计思路。

　　在实际作战应用场景中，这类机型主要承担高威胁防空环境下的纵深精确打击任务，依靠全机的低可探测性设计压缩敌方防空系统的发现距离，穿透由预警雷达、地空导弹、截击机构成的多层防空网，对敌方指挥节点、战略预警设施、加固防护目标实施精确打击。模型中还原的全机无外挂点设计，是保障隐身性能的关键结构特征，所有机载武器全部收纳于机腹内置弹舱内，飞行状态下弹舱门完全闭合，保持整机外表面的连续隐身构型，避免外挂物形成的强雷达反射源破坏整体隐身效果。

　　从外形尺寸与安装边界来看，模型严格遵循实机的尺寸比例关系，翼展、机长、机高的相对尺寸完全匹配实机参数，外翼段采用大后掠角飞翼融合构型，没有传统作战飞机的水平尾翼结构，外倾式双垂尾的倾角同样经过隐身优化，既能够保障大迎角飞行状态下的航向稳定性，又能避免垂尾形成直角反射结构增大雷达散射截面。进气道布置于机身上方，采用格栅式进气口结构，模型中还原了进气道的遮挡结构设计，能够避免发动机压气机叶片直接暴露在入射雷达波照射范围内，进一步降低前向雷达反射特征。

　　从功能特性的结构还原来看，模型完整呈现了机身表面的棱边平行设计原则，所有口盖边缘、翼面前后缘、操纵面缝隙都遵循统一的平行角度设计，将雷达反射波集中到几个极窄的反射波束方向，进一步降低全向雷达散射特征。座舱盖采用整体式金属镀膜构型，与周边蒙皮形成连续的导电平面，避免座舱腔体形成强反射源。起落架舱、弹舱门的边缘都采用锯齿形接缝设计，接缝角度与整机棱边平行，避免缝隙形成的雷达反射尖峰。

　　在建模细节处理上，机身表面的所有口盖轮廓、维护舱门位置、大气数据传感器的布置位置都与实机一致，操纵面的偏转边界、翼面与机身的融合过渡区域都做了精准还原，没有出现曲面失真、棱边错位的问题。这类高精度的航空器外形模型，既可以用于隐身气动布局的教学演示，帮助结构设计从业者理解第一代隐身作战飞机的设计逻辑，也可以作为航空科普、仿真演示的基础模型使用，为后续的气动仿真、雷达散射特征模拟提供精准的外形基础。

　　需要注意的是，这类多面体隐身构型的设计取舍非常明确，为了实现极致的雷达隐身性能，整机的气动效率做了较大妥协，多面体构型会增大飞行阻力，同时降低亚音速飞行状态下的升阻比，因此该机型不具备超音速飞行能力，机动性能也弱于同时期的传统战斗机，其作战效能完全依托低可探测性带来的突防优势，这一设计权衡思路在模型的外形特征上也有明确体现，比如机翼的大后掠角设计就是为了兼顾隐身需求与低速升力特性，平衡隐身性能与飞行性能之间的矛盾。
