贝尔XV-15倾转旋翼飞行器结构设计

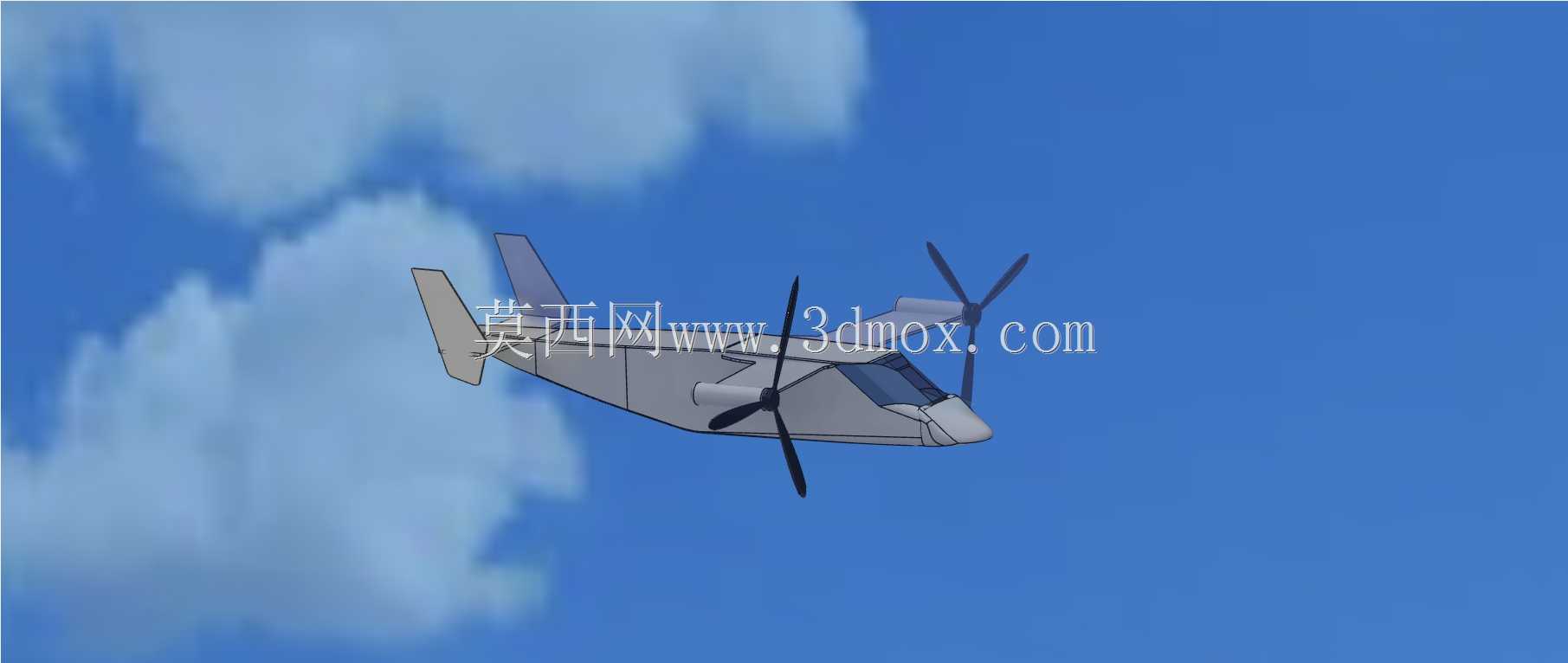

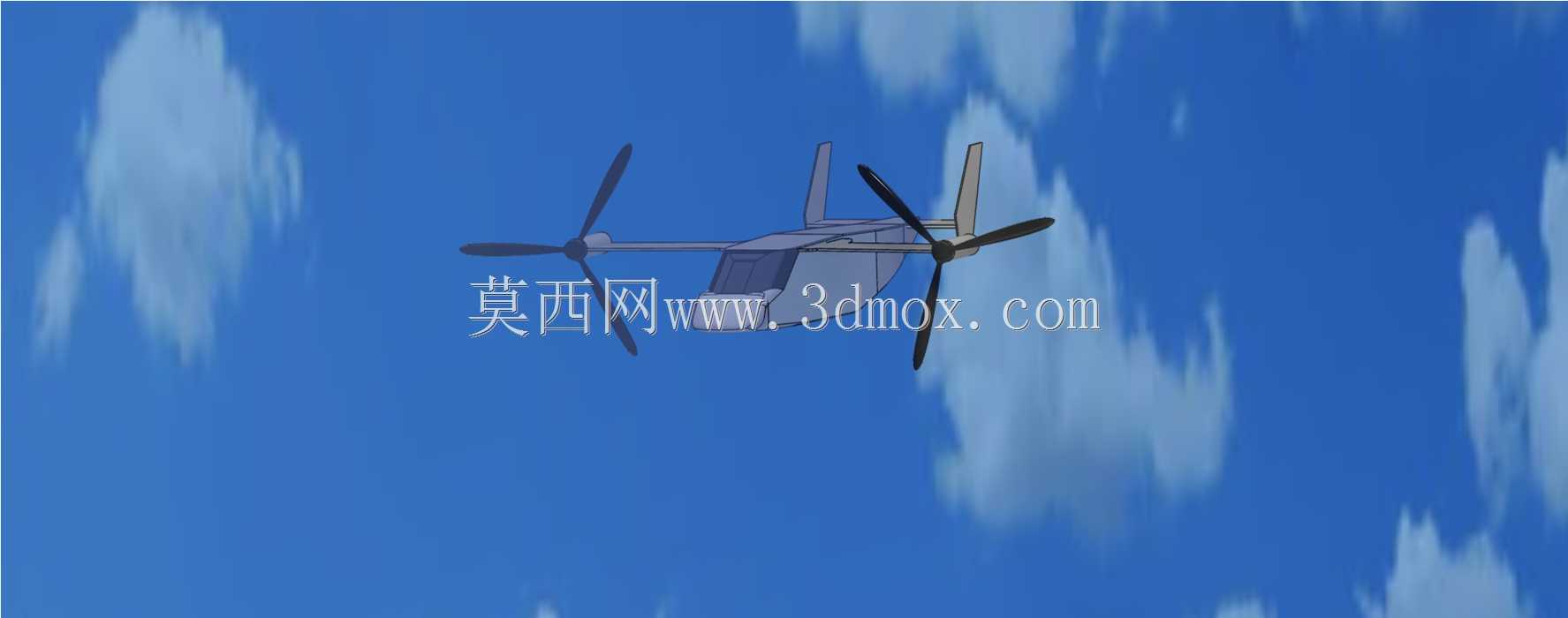

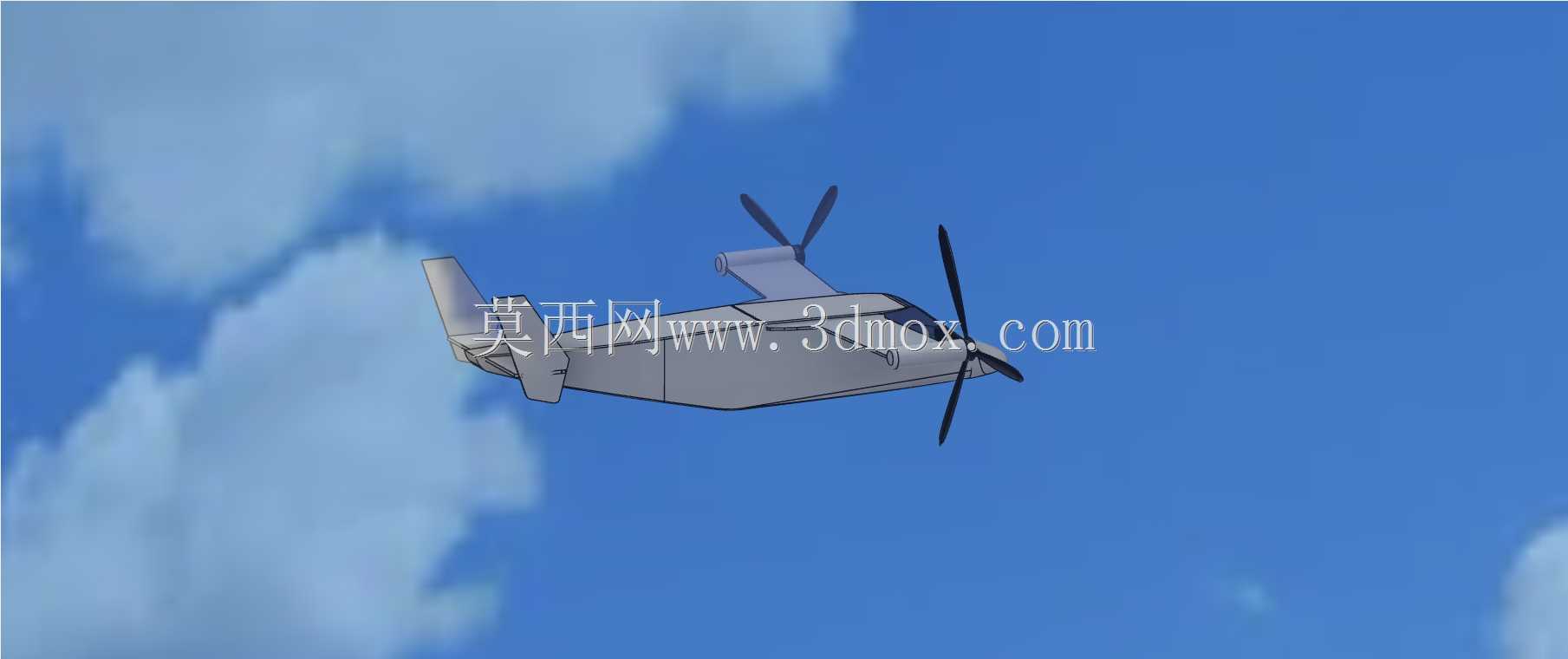

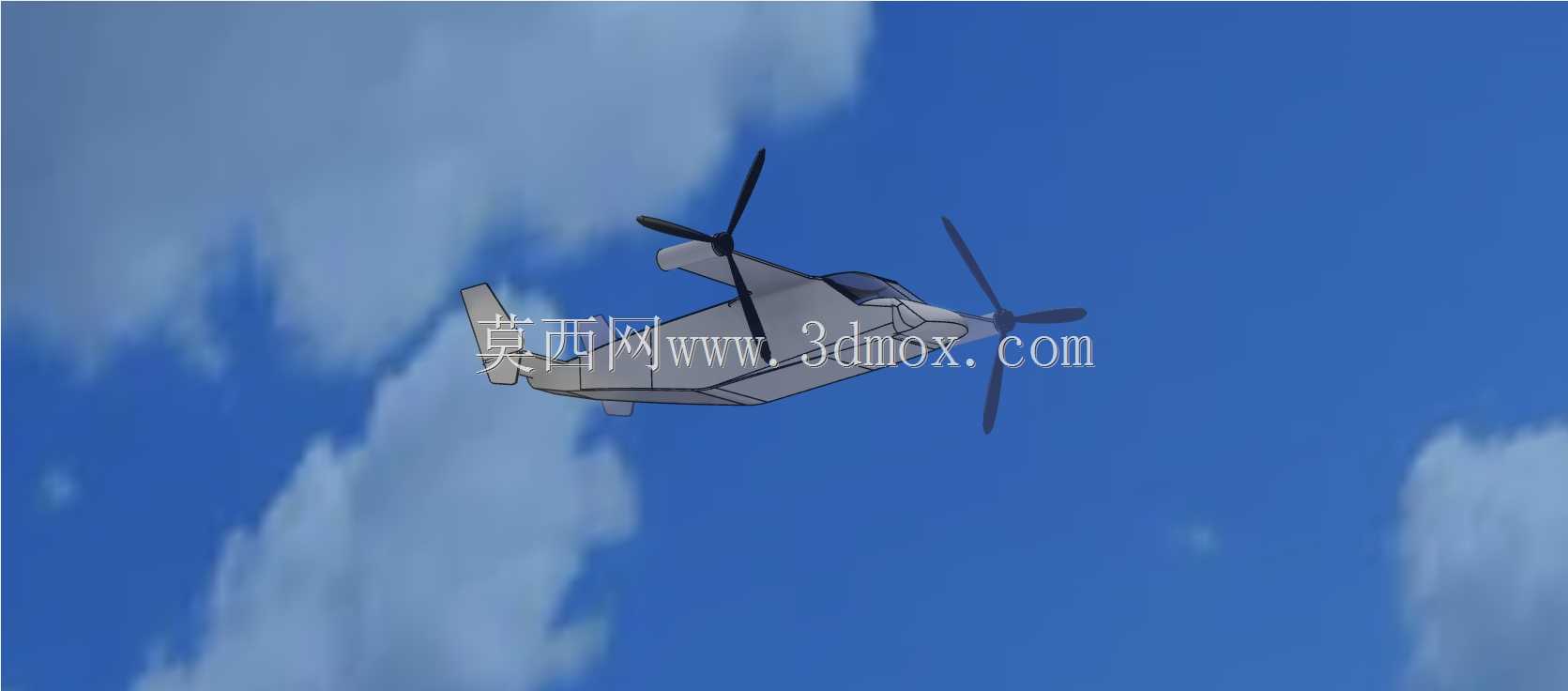

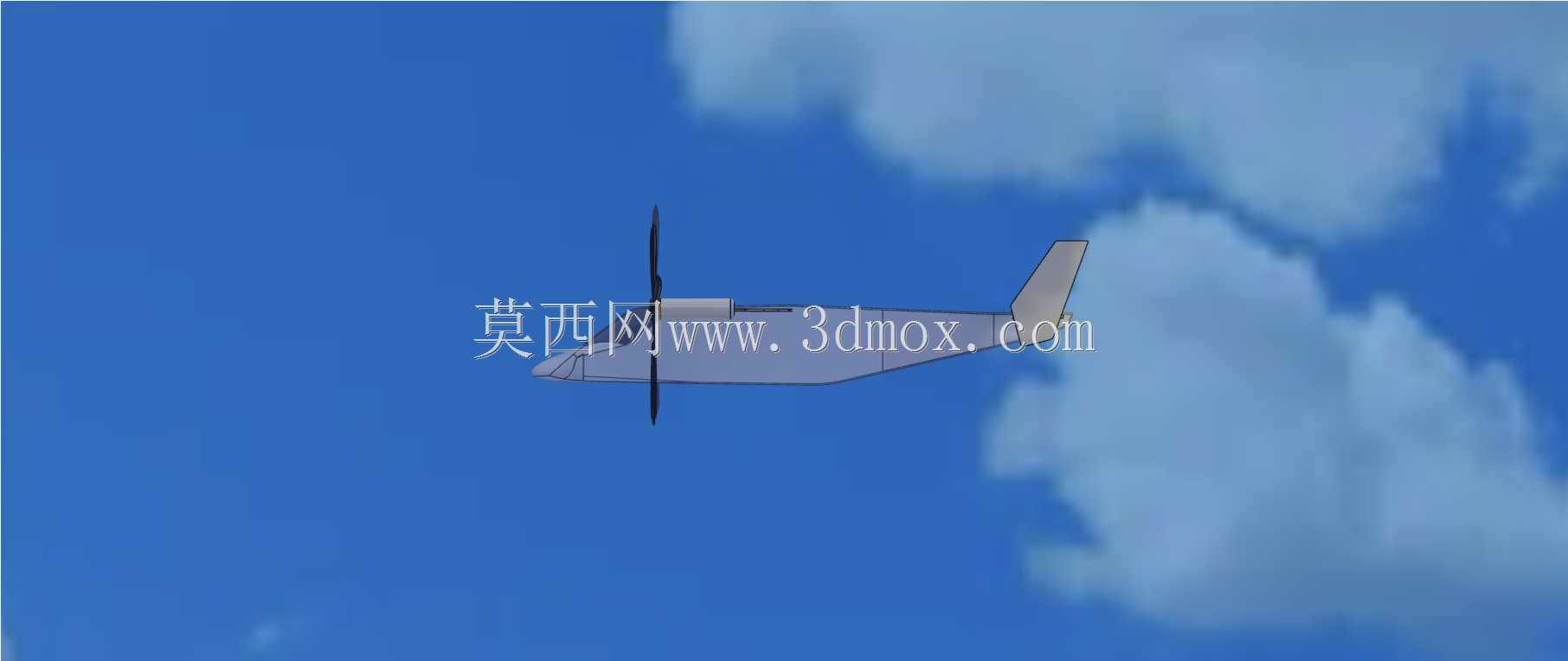

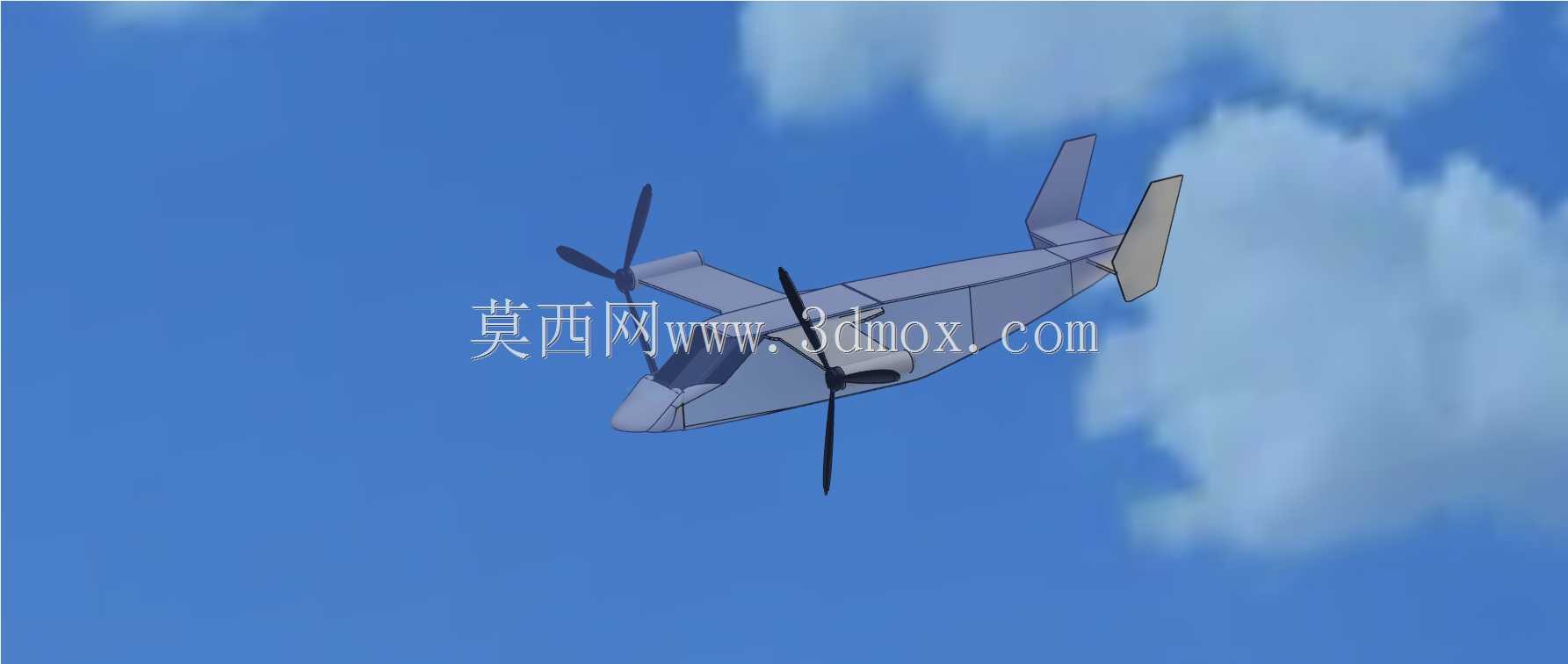

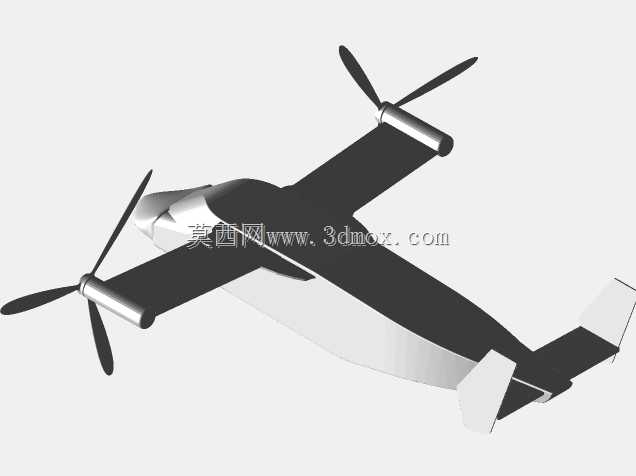

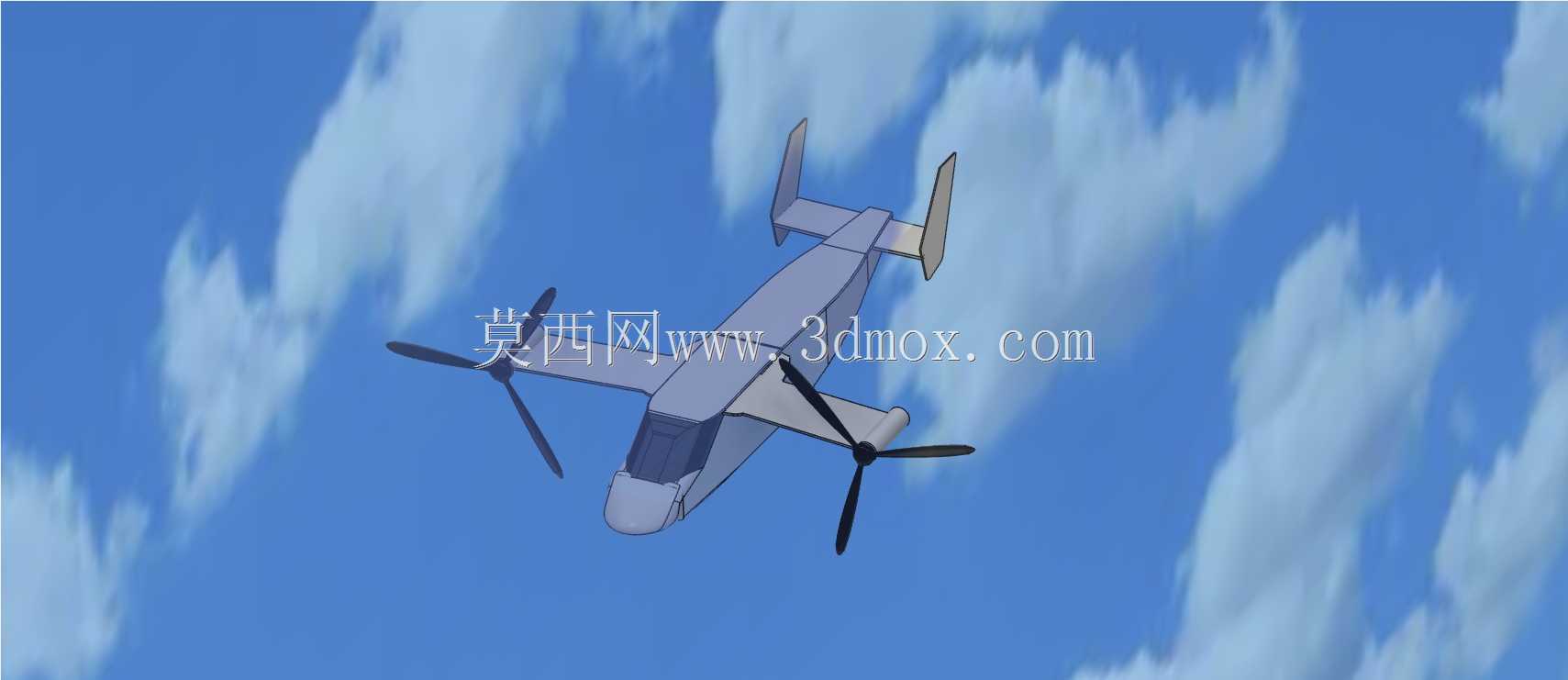

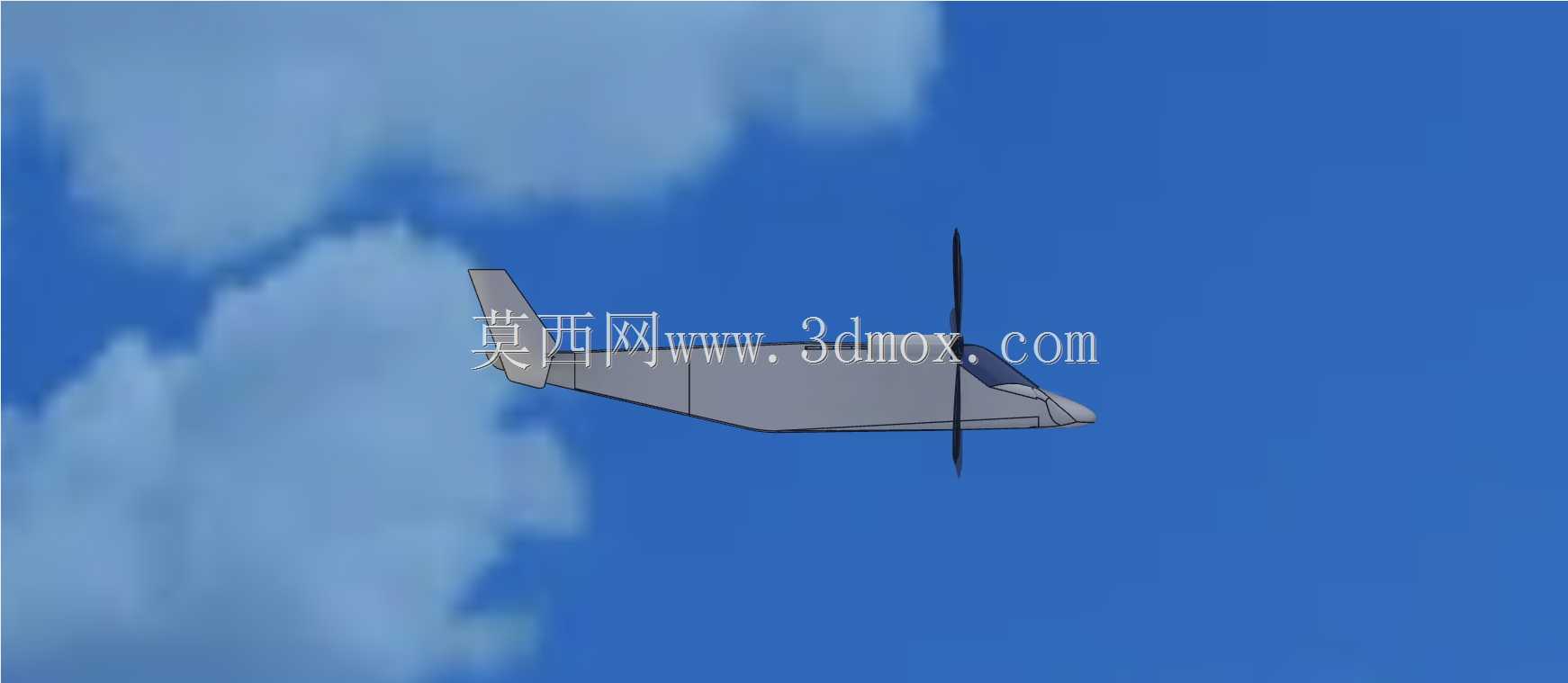

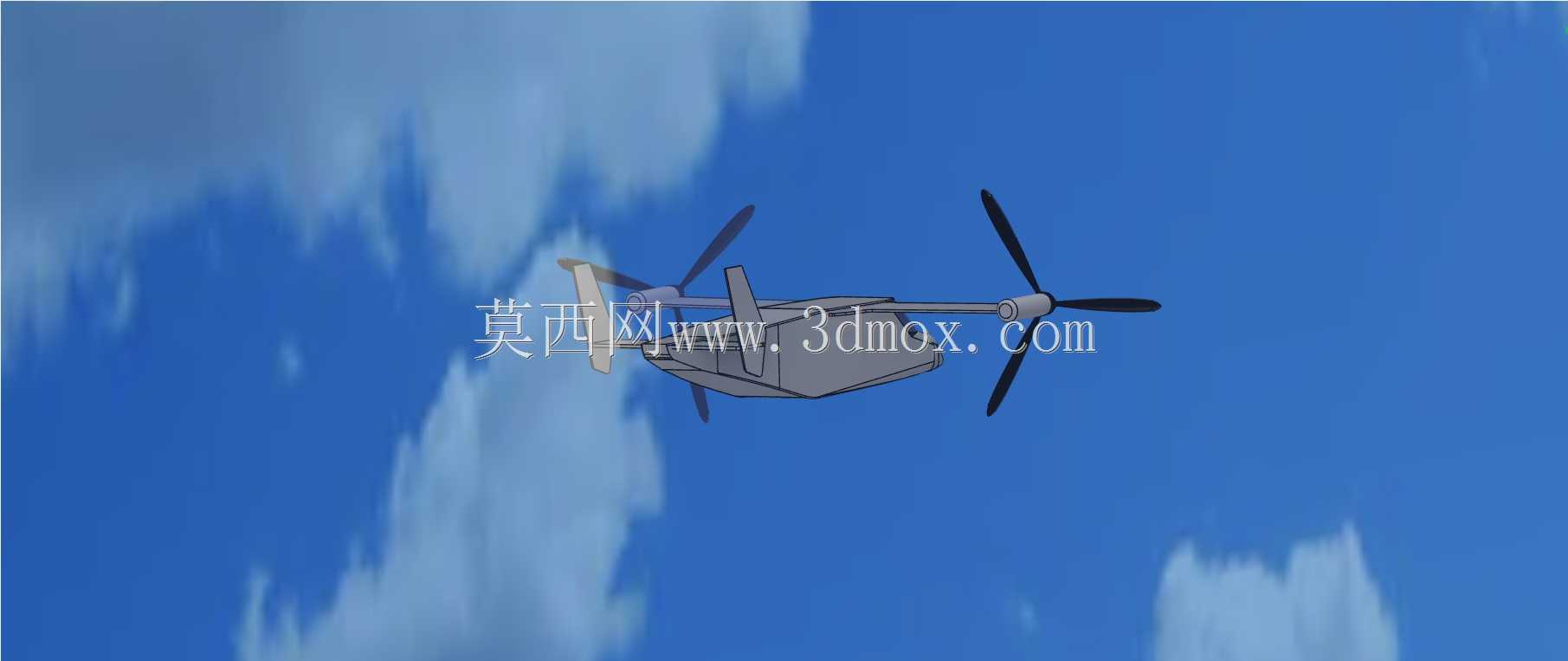

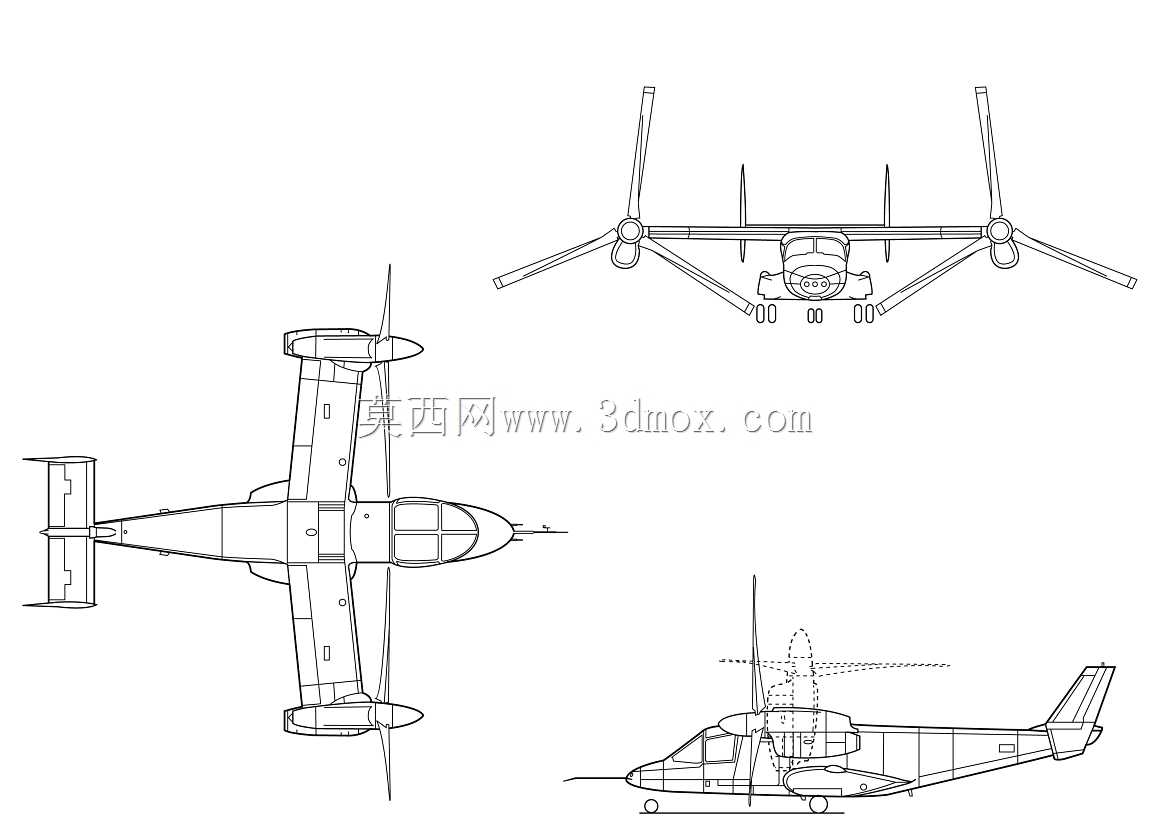

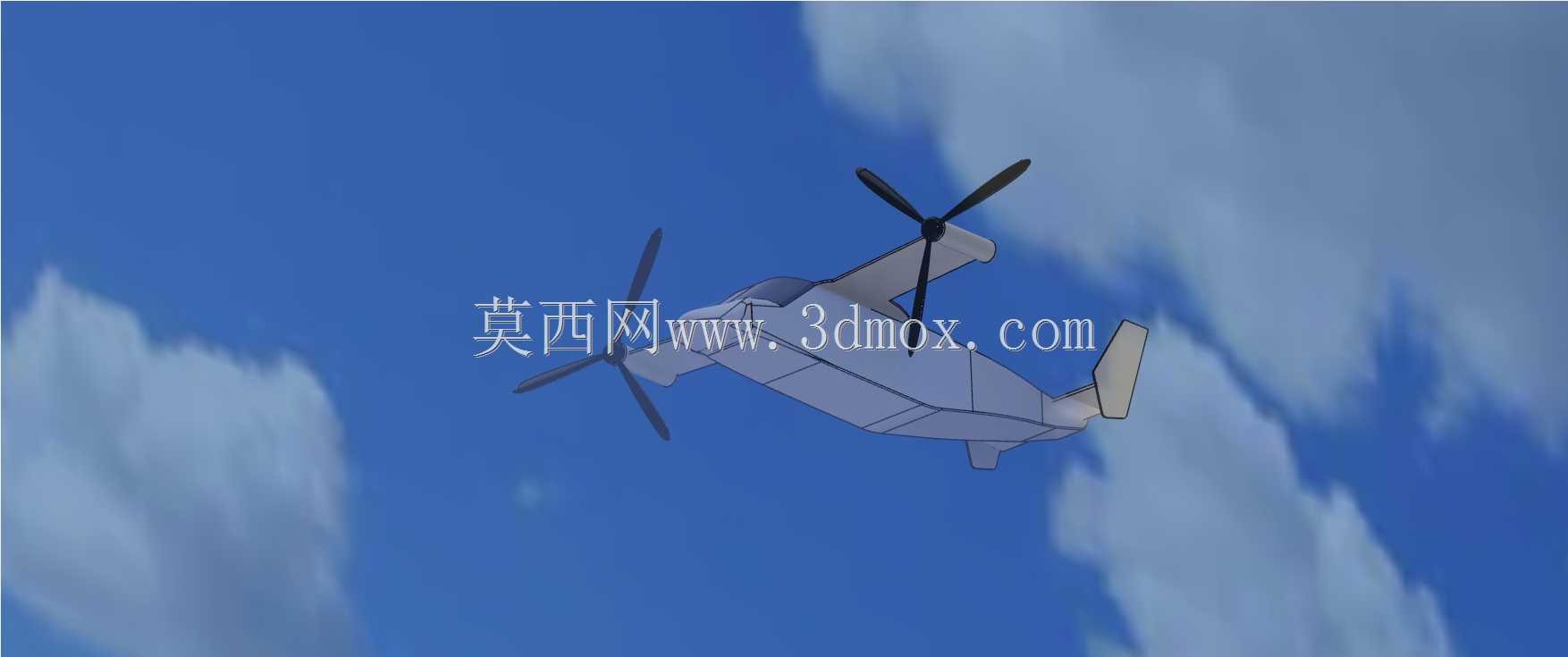

在做倾转旋翼类飞行器的结构方案推演时，贝尔XV-15的构型是绕不开的参考样本，这套三维模型完整还原了该验证机的核心结构特征，能直接用于构型原理演示、初期方案对标以及旋翼倾转机构的运动逻辑验证。不同于常规固定翼飞机与传统直升机的构型逻辑，XV-15的核心设计思路是通过机翼两端旋翼舱的整体倾转，实现垂直起降、悬停与高速固定翼巡航两种飞行模式的切换，解决了传统直升机飞行速度上限低、固定翼飞机无法垂直起降的场景痛点。从实际应用场景来看，这类构型的验证数据直接支撑了后续军用倾转旋翼装备的落地，在前线物资投送、复杂地形人员转运、海上平台通勤等场景下，不需要长距离跑道即可完成起降，同时巡航速度能达到传统直升机的两倍以上，大幅压缩任务响应时间。从结构设计层面拆解，这套模型还原了机身中段的承力框布局，机翼与旋翼倾转转轴的安装边界做了准确的结构表达，旋翼舱从垂直向上的悬停状态倾转到水平向前的巡航状态的转动轴线位置，与机翼主梁的连接结构、操纵线系的走向空间都做了对应预留。外形尺寸上，该验证机的机身长度、翼展尺寸、旋翼直径的比例关系完全符合实机参数，在做安装边界校核时，可以直接参考模型里旋翼转动的扫掠范围，避免在做衍生设计时出现旋翼与机身、尾翼的运动干涉。机身前部的座舱段采用了流线型修型，在巡航状态下能有效降低气动阻力，尾翼采用常规固定翼飞机的垂尾加平尾布局，在旋翼倾转到水平位置时，能提供足够的航向与纵向稳定性，不需要像直升机那样依赖尾桨抵消反扭矩，这也是倾转旋翼构型传动结构更简洁的核心原因。在做三维建模的结构合理性校验时，这套模型的重量分配逻辑也有参考价值，两台动力装置布置在两侧翼尖的旋翼舱内，倾转过程中整机重心偏移量控制在合理区间，不需要额外增加大量配重就能保证两种飞行模式下的姿态稳定。对于从事特种飞行器设计、航空类教学演示、旋翼机构运动仿真的从业者来说，这套模型可以直接作为构型基准，在做衍生方案时，只需要调整旋翼尺寸、机身容积、机翼展弦比等参数，就能快速生成不同载荷等级的倾转旋翼飞行器方案，不需要从零开始搭建基础构型，能大幅缩短前期方案设计的周期。需要注意的是，该验证机的旋翼倾转机构是翼尖整体转动，和后续部分型号的机翼部分倾转构型有明显区别，在参考时要明确不同构型的结构受力差异，翼尖安装动力装置的布局对机翼的结构强度要求更高，模型里机翼根部的承力结构加厚设计也对应了这一受力特点，在做类似结构设计时，要重点校核倾转过程中机翼的交变载荷承受能力，避免出现结构疲劳问题。另外，模型里的起落架布局采用前三点式，在垂直起降和滑跑起降两种状态下都能保证足够的接地稳定性，起落架舱的收放空间也在机身结构里做了预留，不会和内部的燃油舱、设备舱产生空间冲突，这些细节的结构处理都能给同类设计提供直接的参考依据。
