重型手推车电动牵引挂钩接驳装置

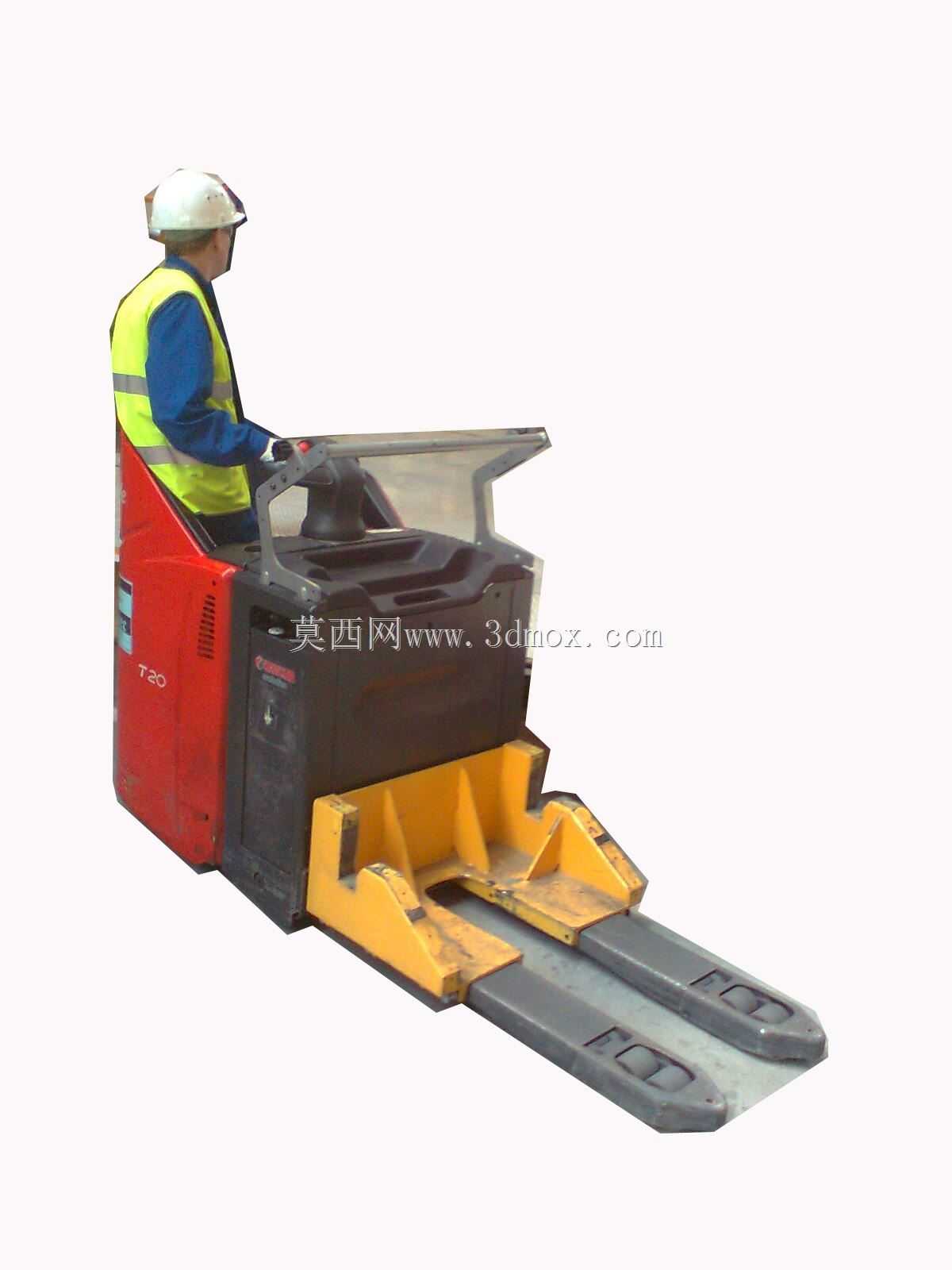

　　在重型制造车间、仓储物流库区的日常物料转运场景里，大载重手动推车的短距离移位一直是一线作业的痛点：单车载重往往达到数吨，靠人力推送不仅效率极低，还容易因发力不当造成人员扭伤、物料倾覆的安全隐患，而常规的电动牵引车没有适配的快速接驳结构，每次挂钩、脱钩都要耗费大量时间对位，反而抵消了电动运输的效率优势。这套接驳装置的设计初衷，就是解决电动运输车与重型手推车之间的快速对接、可靠牵引问题，让现有厂区内的存量手推车无需大规模改造，就能直接适配电动牵引作业。

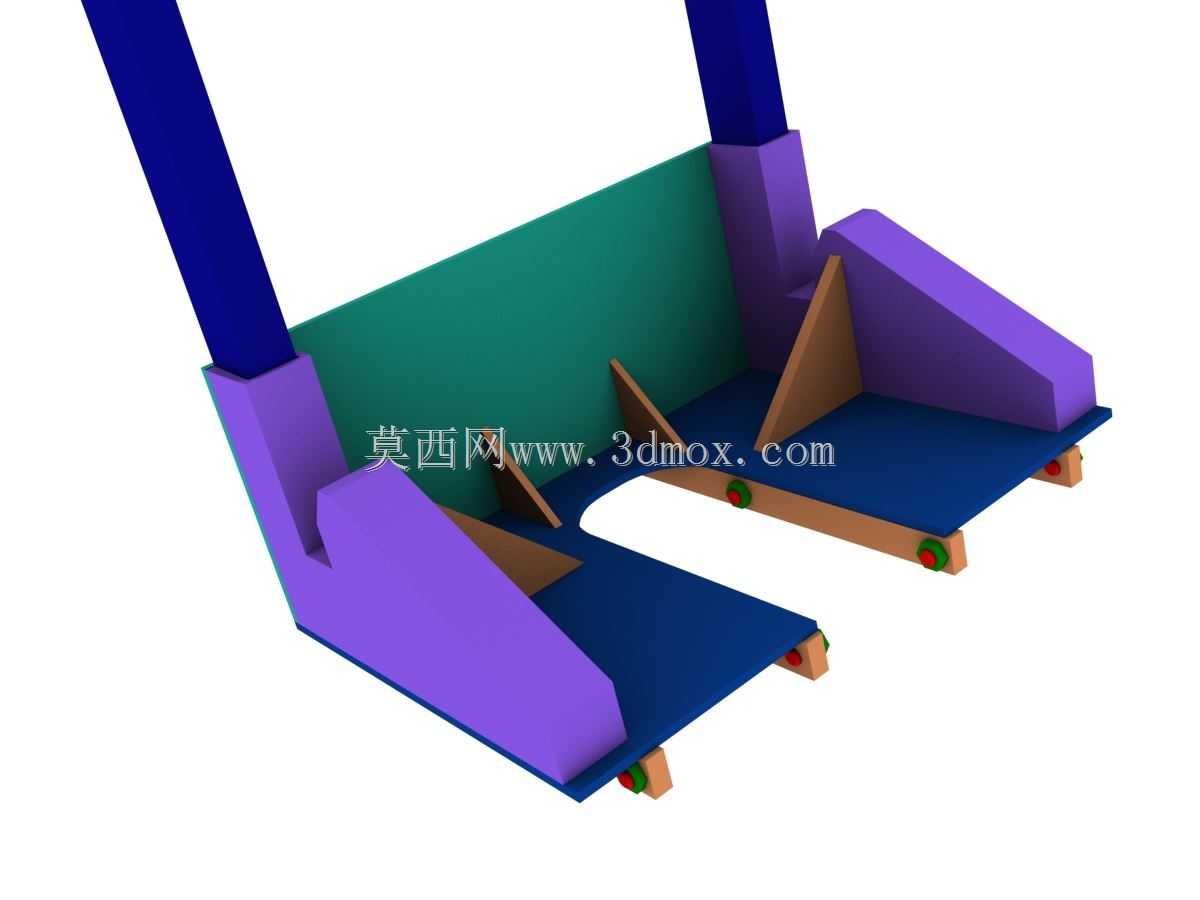

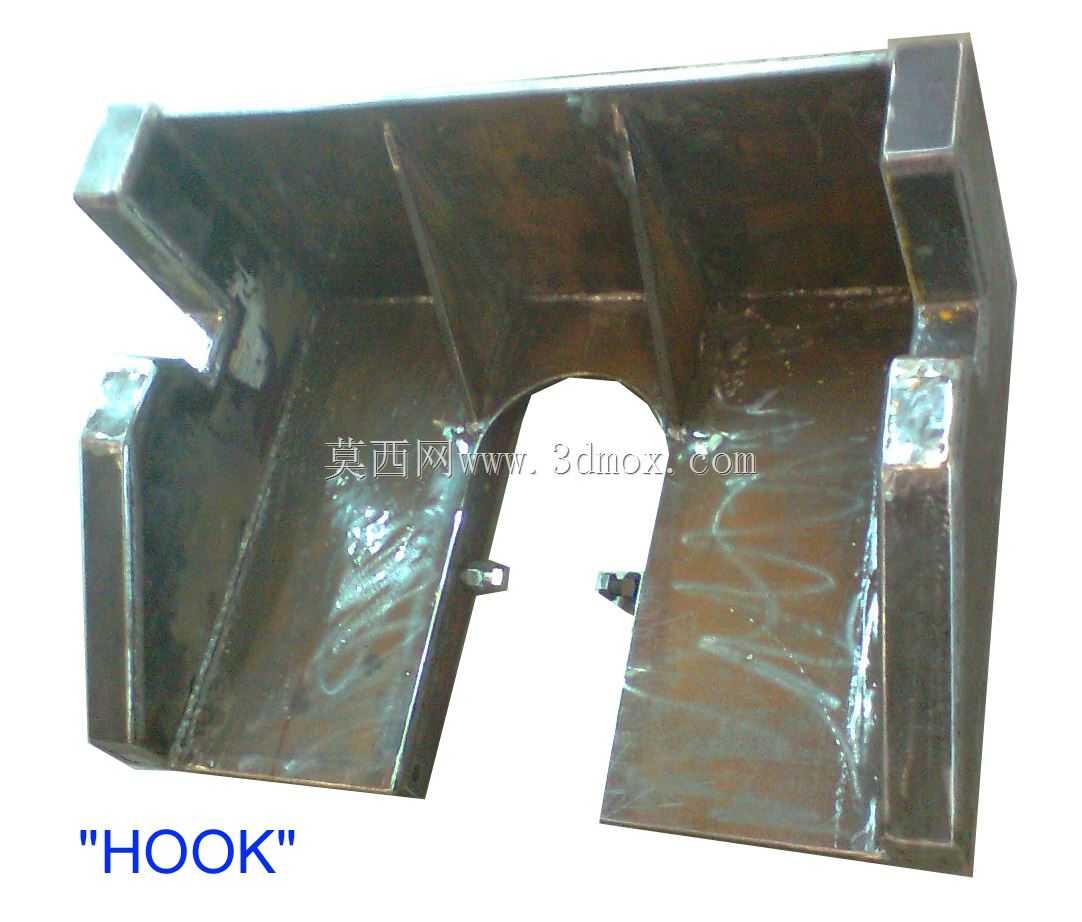

　　从结构设计逻辑来看，装置采用对称分体式承托结构，两个带斜面导入的承托臂分别对应手推车底部的承托横梁，作业时电动运输车带动装置缓慢靠近手推车，斜面结构会自动引导手推车的横梁滑入承托位，不需要人工反复对位调整，哪怕是视线不佳的车间角落，驾驶员也能在短时间内完成对接。承托臂内侧设置了三角加强筋结构，筋板与主承托板采用满焊连接的受力逻辑，在三维建模阶段就对牵引状态下的剪切力、弯矩做了受力仿真，确保在牵引额定载重的手推车起步、制动时，承托结构不会出现塑性变形。装置的竖直连接臂采用矩形截面型材设计，上端直接与电动运输车的尾部安装座连接，安装孔位采用长圆孔设计，允许上下50mm的安装调整量，能够适配不同尾部高度的电动运输车型，不需要针对每款车型单独做连接座改造。

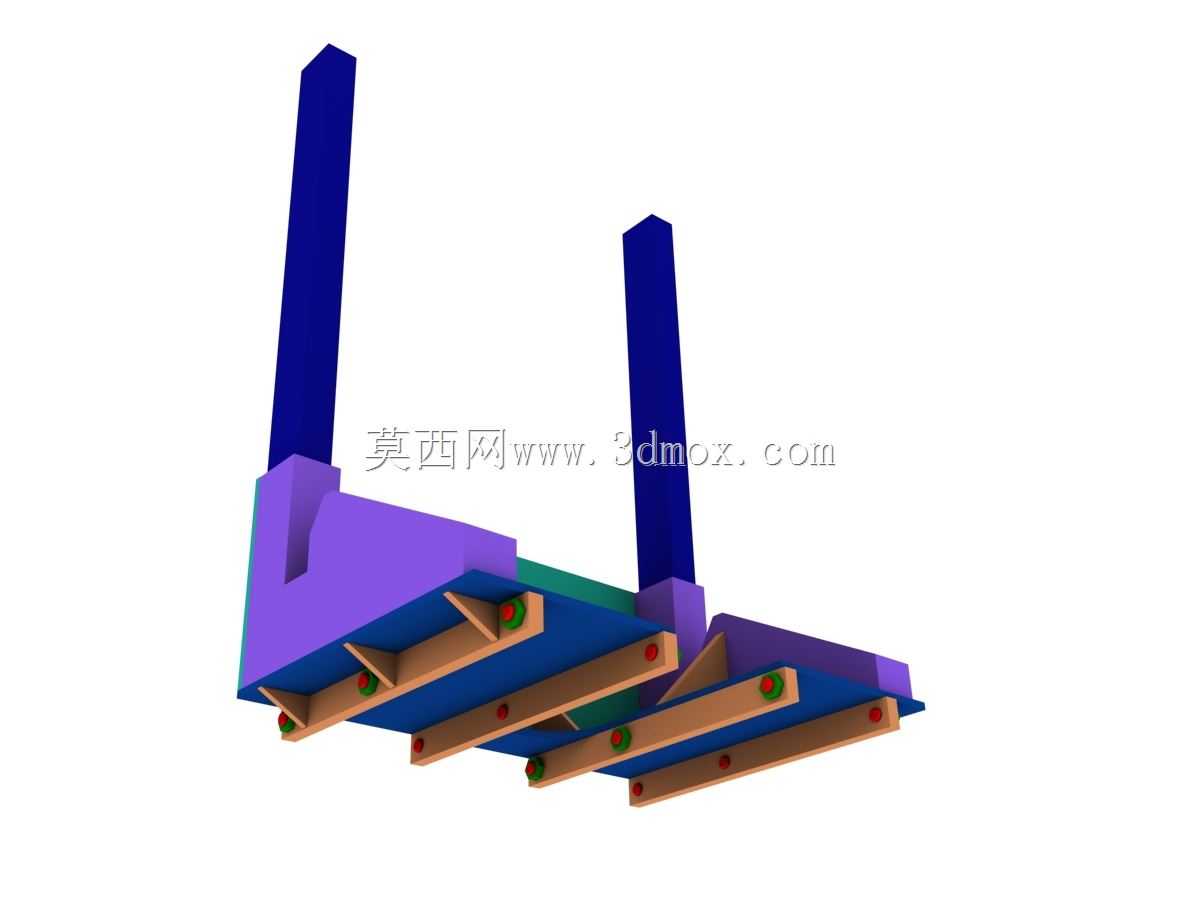

　　考虑到厂内作业地面难免存在焊缝、坡度、小障碍物，承托臂的底部设置了带缓冲的支撑脚轮，轮体采用聚氨酯包胶材质，既能够在非牵引状态下承托装置自身重量，避免连接臂长期受悬臂弯矩造成疲劳变形，也能在牵引过程中随地面起伏上下浮动，防止装置底部剐蹭地面。承托位的锁定结构采用重力式自动锁止设计，当手推车横梁滑入承托位到位后，锁舌会在重力作用下自动卡入横梁的限位槽，不需要人工操作插销或者锁扣，脱钩时只需要驾驶员在驾驶位扳动拉线手柄就能抬起锁舌，车辆倒车即可完成分离，整个对接、脱钩过程全程不需要人员下车操作，大幅提升了转运作业的周转效率。

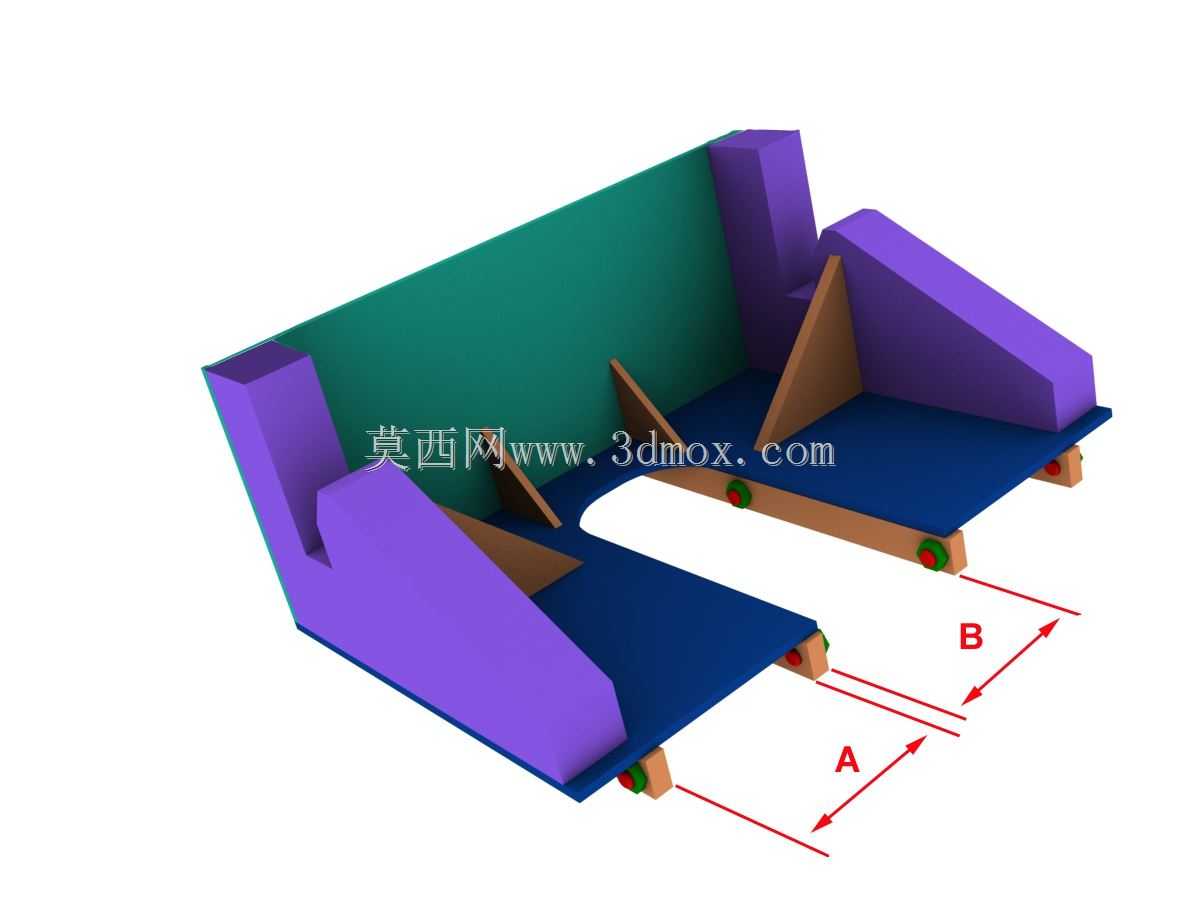

　　从安装边界尺寸来看，装置整体宽度适配常规1.2米幅宽的重型手推车，两个承托臂的间距设置为850mm，能够覆盖绝大多数厂区通用手推车的底部横梁间距，承托臂的水平长度为420mm，导入斜面的倾斜角度为15度，这个角度是经过多次模拟对位测试选定的，既能够保证足够的导入容错范围，又不会因为斜面过长导致装置整体尺寸过大影响转弯半径。竖直连接臂的高度为680mm，安装座的孔位中心距为200mm，适配市面上绝大多数额定牵引载重3-5吨的电动厂区运输车尾部安装尺寸，不需要额外打孔或者焊接转接件，直接用螺栓紧固就能完成安装。

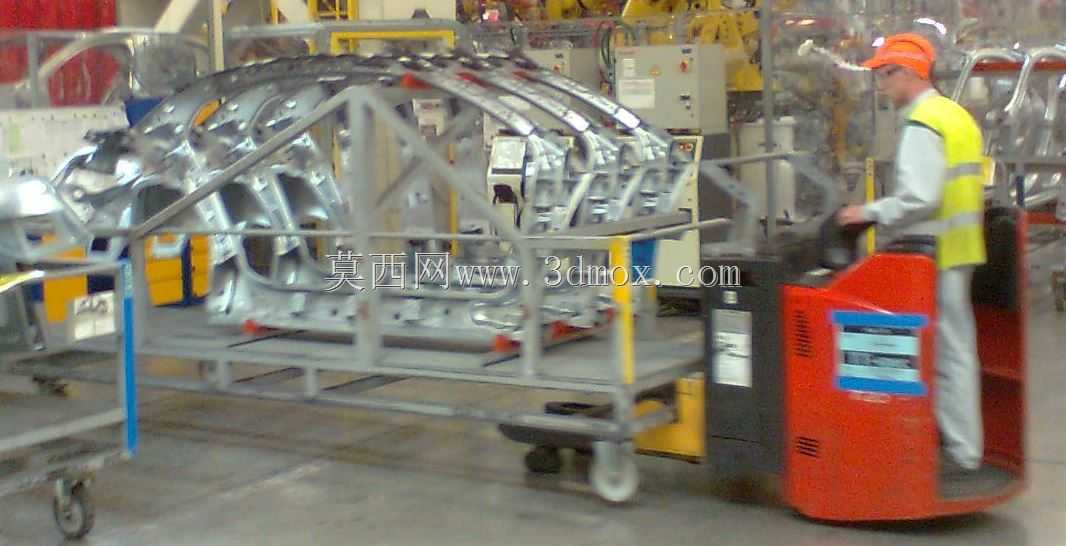

　　在实际作业场景中，这套装置能够适配的工况非常广泛：机械加工车间的毛坯件转运、仓储库区的整托物料移位、装配车间的重型部件转序，都可以通过这套装置快速完成手推车与电动牵引车的接驳，原本需要两三个工人配合推送的重载推车，现在一个驾驶员就能完成牵引转运，单趟作业的时间能缩短60%以上，同时也避免了人力推送重载设备时的安全风险。建模过程中对所有受力部位的圆角、焊缝都做了细节还原，没有忽略安装工艺需要的让位空间、螺栓操作间隙，哪怕是锁舌的转动间隙、脚轮的安装浮动量都做了参数化建模，结构工程师拿到模型后可以直接根据自身厂区的手推车尺寸、牵引车型号做参数调整，不需要重新从零开始搭建结构，能够大幅缩短工装改造的设计周期。
