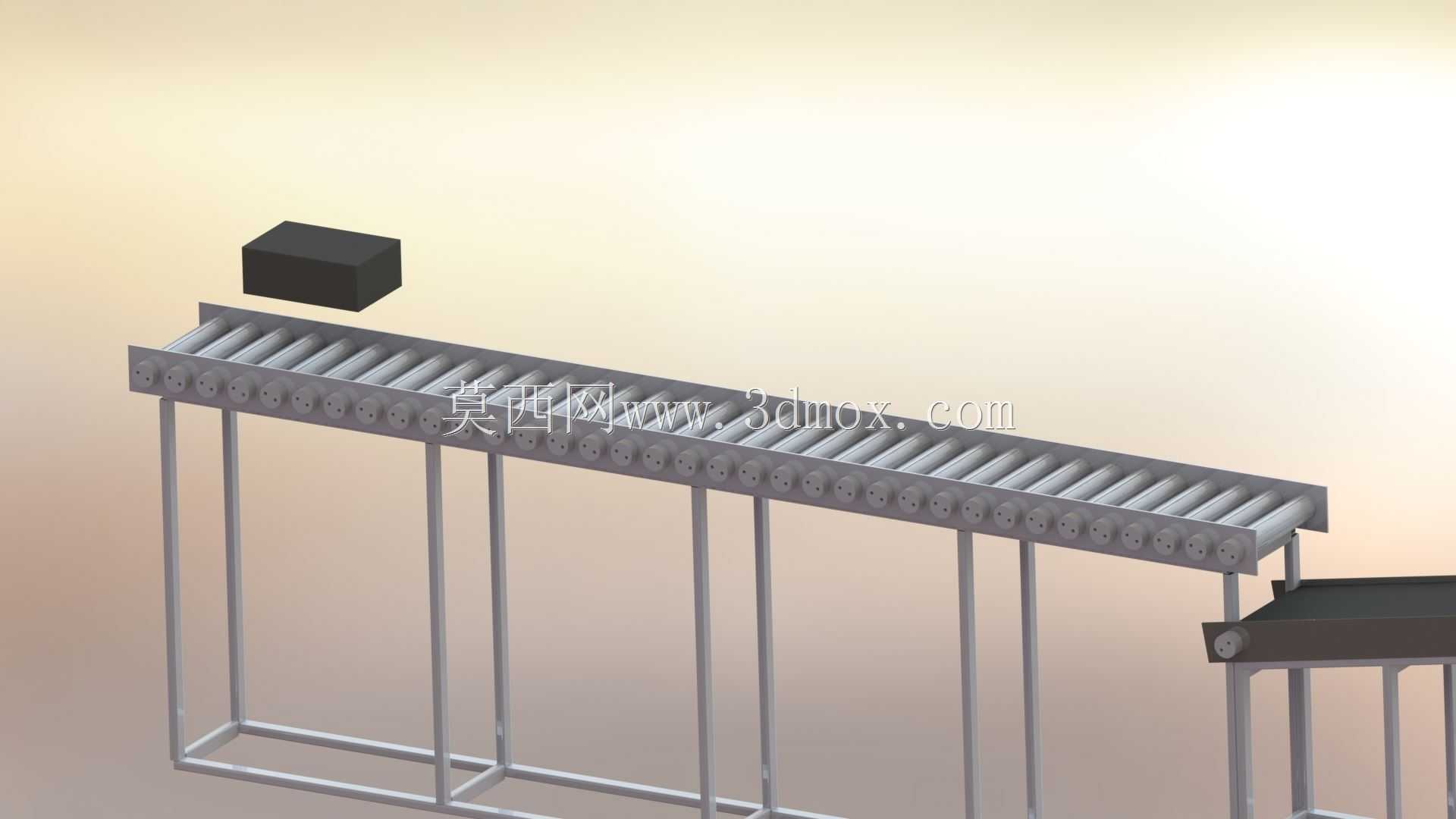

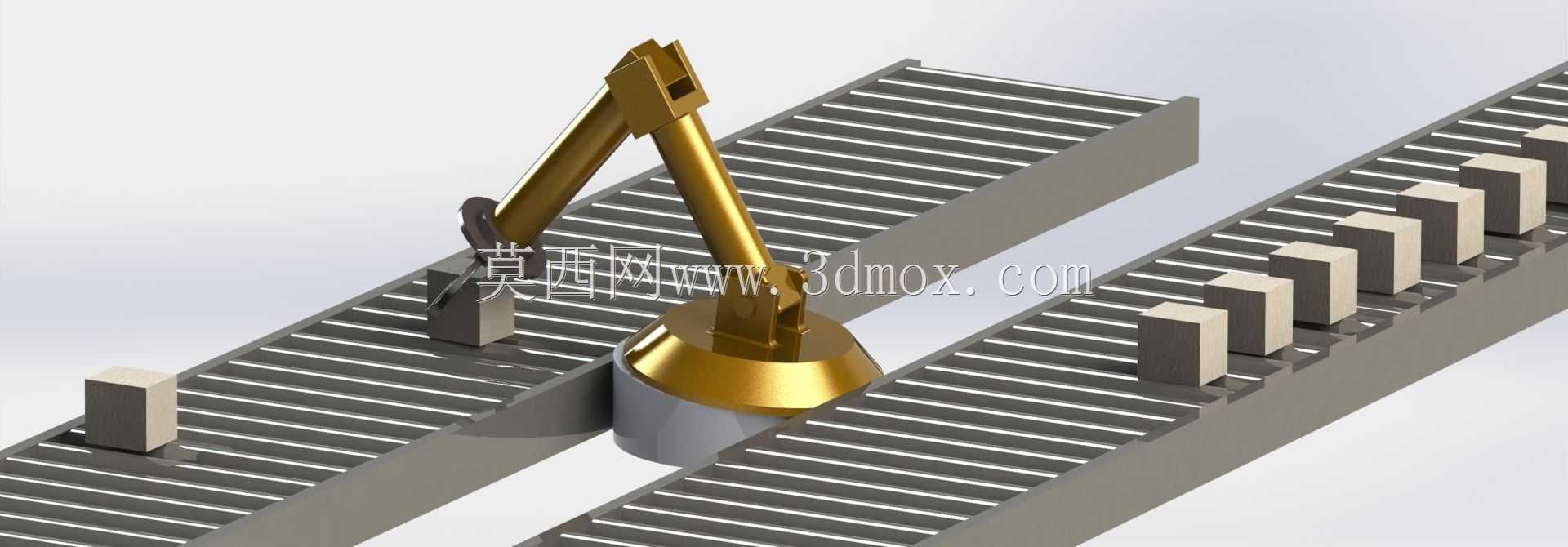

做车间线体布局的时候,这类带接驳段的滚筒输送结构,往往是衔接不同工位、不同高度输送环节的核心单元,很多人做建模的时候容易忽略机架的受力冗余和接驳段的间隙控制,最后做出来的结构要么运行时晃动感明显,要么物料在两段线体衔接处容易卡滞。先从实际应用场景说,这类结构常见于包装车间的成品转运、机加工工位的工件流转、仓储分拣线的段间衔接,尤其是需要对接不同高度作业台、或者衔接皮带线与后续分拣工位的场景,单段长距离滚筒线的挠度控制不好的话,中间段辊子下垂会直接导致物料跑偏,所以这个结构里的支撑腿采用了方通焊接的框架式结构,底部加了横向的连接方通做拉结,不是那种单根立柱直接落地的简易结构,这种设计能把单根支撑腿的受力分散到整个底架上,哪怕线体长度做到四米以上,中间段的辊子安装面水平度偏差也能控制在合理范围内,不会出现物料往单侧滑移的问题。

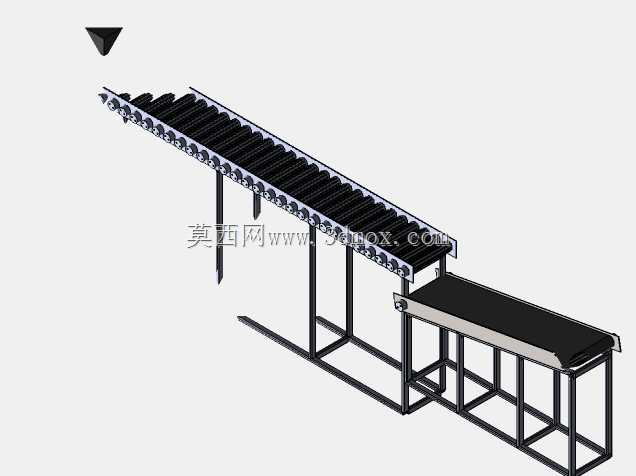

再看功能特性,主输送段采用的是直径统一的镀锌滚筒,滚筒的间距是根据常规输送物料的最小底面尺寸设定的,保证最小的工件也能同时搭在三根以上的滚筒上,不会出现工件卡进滚筒间隙的情况;末端的接驳段做了高度差适配,比主输送段略低一点,这个高度差不是随便定的,要考虑物料从主段滑到接驳段的时候的冲击力,太高的话物料容易翻倒,太低的话会出现物料卡顿,一般控制在15到20毫米之间,同时接驳段的滚筒间距比主段更密,就是为了承接从主段过来的物料时,不会因为接触点太少导致物料端头磕碰到辊子边缘。很多新手做这类结构的时候,会把滚筒的安装轴直接焊在侧梁上,其实这个结构里的侧梁是用C型槽钢做的,滚筒轴是卡在槽钢的预制卡槽里,后期如果某根滚筒磨损需要更换,不用拆整个侧梁,只要把对应位置的轴端卡簧取下来就能抽出滚筒,维护效率比焊接结构高很多。
设计思路上,首先要确定输送的物料单重范围,这个结构的机架方通选型是按单米承载不超过80公斤做的,支撑腿的间距控制在一米二以内,就是为了避免侧梁受载后下挠;侧梁上的滚筒安装孔位是同轴度统一加工的,保证所有滚筒的上母线在同一个水平面上,不会出现某根滚筒过高刮蹭物料底面、或者过低导致物料接触不到辊子失去动力的情况。如果是无动力的滚筒线,整个线体还要做千分之三到千分之五的倾斜度,靠物料自重实现滑动,这个倾斜度不能太大,不然物料下滑速度太快冲到末端会掉件,太小的话物料会卡在中间滑不动。安装边界方面,整个线体的宽度是根据输送物料的最大宽度加两侧各50毫米的安全余量定的,支撑腿的底部预留了脚轮安装孔和可调脚杯的安装位,如果是需要经常调整线体位置的车间,可以装脚轮移动,如果是固定工位使用,就装可调脚杯来调整整个线体的水平度,抵消地面不平整带来的安装误差。
还要注意接驳段和主输送段之间的间隙,这个间隙要控制在10毫米以内,不然带小支脚的物料或者软包装物料容易卡进缝隙里,接驳段的侧梁和主段侧梁之间用连接板做了硬连接,不会因为两段线体的相对位移导致间隙变大。另外整个线体的高度是按照常规作业台的高度设定的,也就是工作面距离地面750毫米左右,这个高度适合人工在旁边做辅助分拣、或者对接其他高度一致的自动化设备,如果是对接更高的设备,只要调整支撑腿的下料长度就行,整个结构的模块化程度很高,侧梁、支撑腿、滚筒都是标准化的零件,后期要延长或者缩短线体长度,只要增减对应的滚筒数量和支撑腿数量就行,不用重新做整体的结构设计。很多人做这类输送结构的时候,会忽略滚筒的转动阻力,其实滚筒的内部轴承选型很重要,要是用了阻力大的轴承,无动力状态下物料根本滑不动,有动力的话也会增加驱动电机的负载,这个结构里选的是轻型深沟球轴承的滚筒,转动灵活,哪怕是较轻的纸箱物料也能顺畅滑动。另外侧梁的两端都预留了和其他线体连接的安装孔,不管是对接转弯滚筒段还是皮带输送段,都能通过连接板直接固定,不用在现场重新打孔,减少现场安装的工作量。
