显微镜可调光阑配套光调节组件

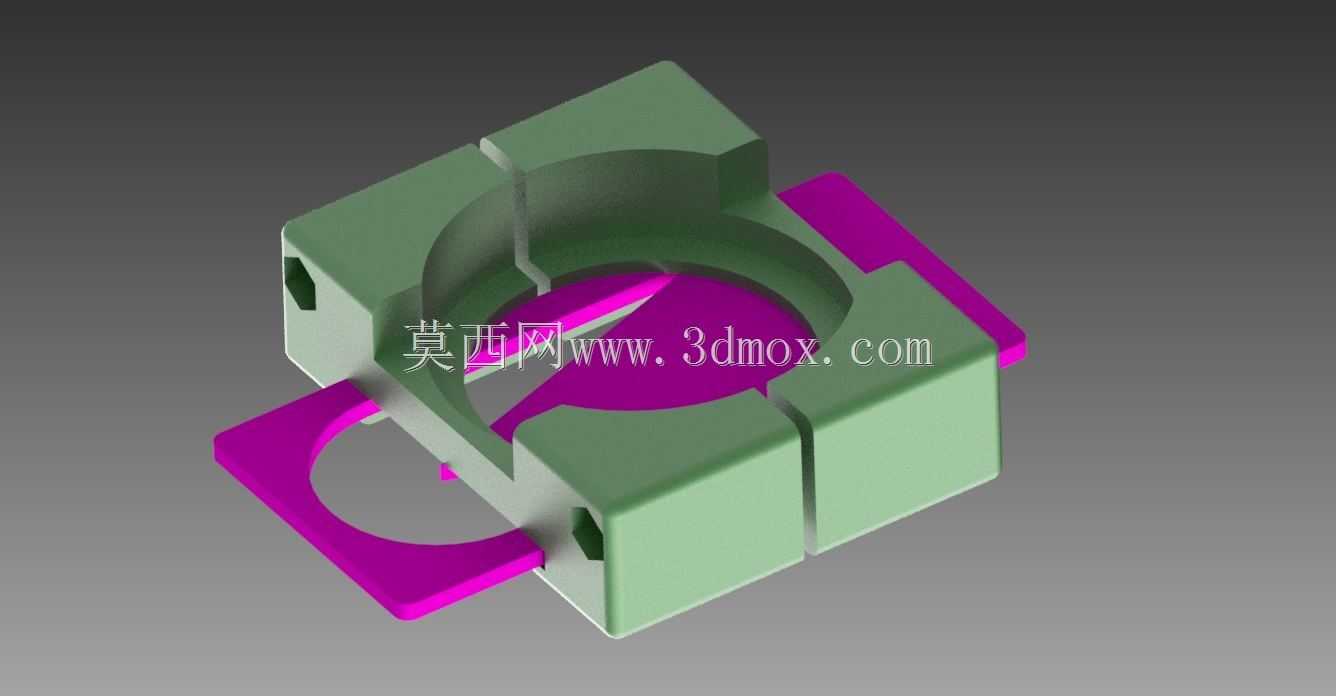

　　在常规正置、倒置光学显微镜的观测作业场景中，照明光路的通光量、光斑均匀度直接决定了最终成像的对比度与细节辨识度，尤其是在高倍物镜下观测半透明生物切片、金属磨面、微结构工件时，过强的直射光会造成细节过曝，杂散光则会降低画面反差，这一可调光组件正是为适配这类光路调节需求设计的配套结构。从实际使用场景来看，该组件可直接安装在显微镜聚光镜与载物台之间的光路插槽内，也可适配自制观测平台的光路通道，不需要对原有显微镜主体结构做任何改造，依靠自身的卡位结构就能完成快速固定，安装时仅需对准光路中心，让通光孔与物镜、聚光镜的光轴重合即可，不需要额外的紧固件辅助定位。

　　从功能特性上看，该组件支持黑色背景观测模式与Mathias光阑调节逻辑，区别于传统的圆形可变光阑，该结构通过四个对称分布的挡光瓣的同步位移，能够在光路中形成不同形状、不同通光面积的遮挡区域，既可以实现常规的通光量调节，控制到达观测面的光线强度，避免高亮度下的成像眩光，也可以通过挡光瓣的位置调整，遮挡光路边缘的杂散光，提升暗场观测时的背景纯净度，尤其适合在观测低对比度的透明样本时，通过调整挡光瓣的伸出长度，形成斜射照明效果，强化样本边缘的轮廓细节，解决传统光阑无法实现非对称光路遮挡的问题。

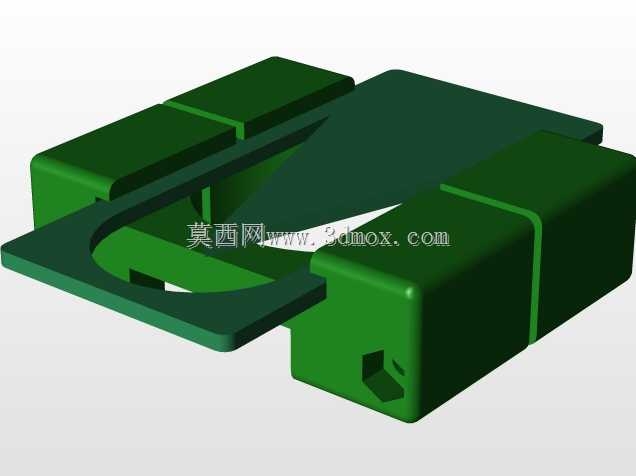

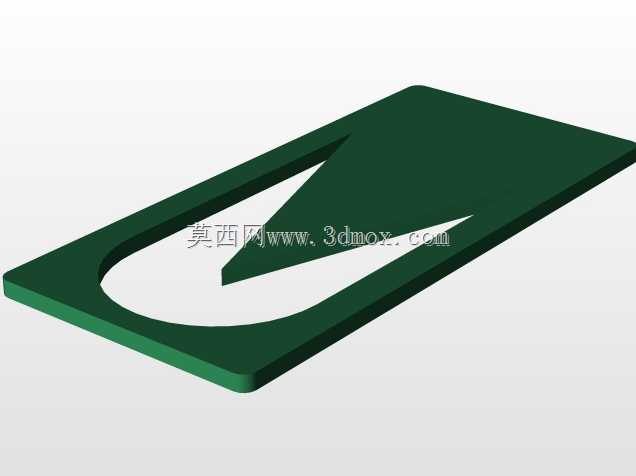

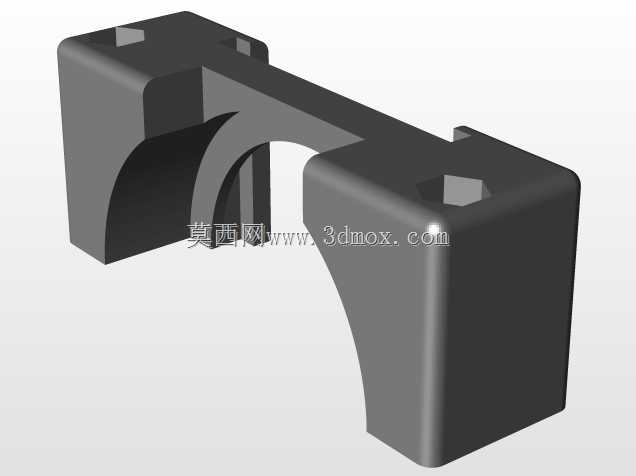

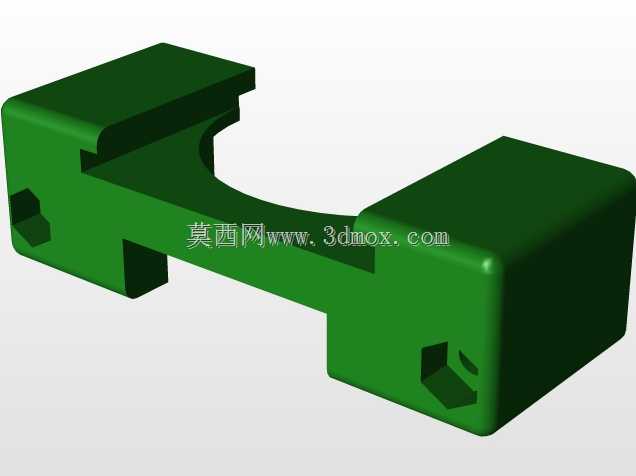

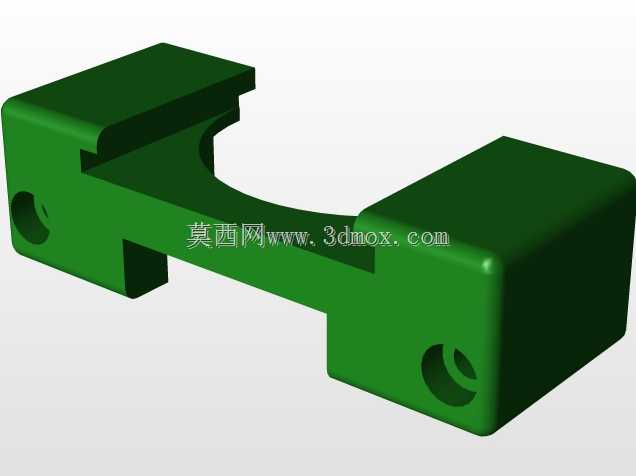

　　在设计思路上，该结构采用了分体式的框架与挡光瓣组合方案，主体框架为方形嵌套结构，四个侧边预留了挡光瓣的滑动导向槽，每个导向槽的行程经过精准核算，保证挡光瓣在完全伸出时能够在中心形成最小通光孔，完全收回时不会遮挡最大通光范围，不会出现运动干涉。挡光瓣采用薄片状结构，边缘做了消光处理，避免自身反光对光路造成干扰，框架的四个角设置了定位缺口，能够匹配多数标准显微镜的插槽定位凸点，安装时不会出现转动偏移。考虑到日常使用中的调节频率，导向槽的配合间隙控制在0.02mm以内，既保证挡光瓣滑动顺畅无卡顿，也不会出现旷量导致的挡光位置偏移，不需要定期加注润滑脂，依靠工程塑料自身的耐磨特性就能满足长期使用需求。

　　从安装边界与尺寸适配来看，该组件的主体外框尺寸适配标准显微镜的32mm光路插槽规格，整体厚度控制在8mm以内，不会占用过多的光路轴向空间，安装后不会影响聚光镜的升降调节，也不会与载物台的移动行程产生干涉。挡光瓣的操作端延伸出框架外侧，调节时不需要将组件从插槽中取出，直接在外部拨动四个挡光瓣的操作端就能完成通光状态的调整，操作时的阻尼感经过优化，调整到目标位置后能够依靠配合摩擦力保持位置固定，不会因为显微镜的轻微震动出现挡光瓣移位的情况。在实际使用中，该组件既可以配套实验室常规教学显微镜使用，也可以适配工业检测用的体视显微镜、金相显微镜，甚至可以用于机器视觉检测的光路搭建中，作为手动可调的光遮挡结构，调整相机的成像光照条件，不需要采购专用的可变光阑配件，就能实现灵活的光路调节效果，对于需要频繁调整光照角度、通光范围的观测作业来说，能够有效降低光路调整的复杂度，提升观测效率。
