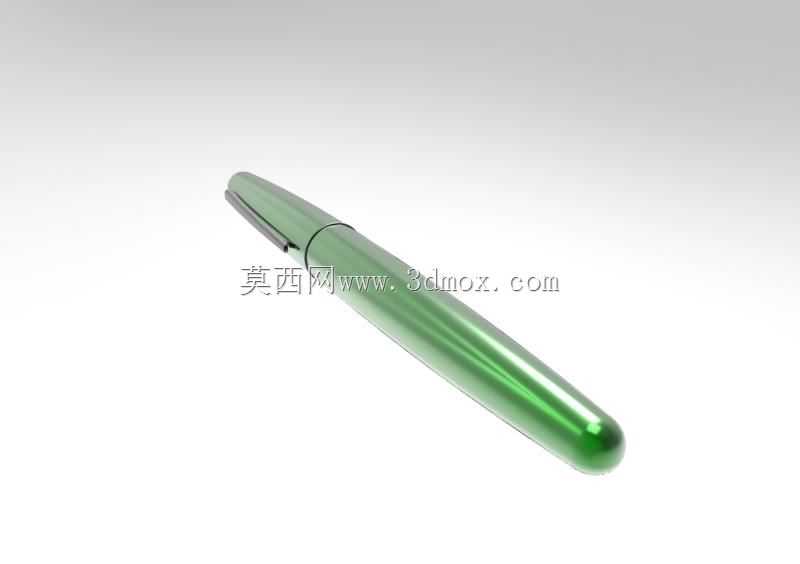

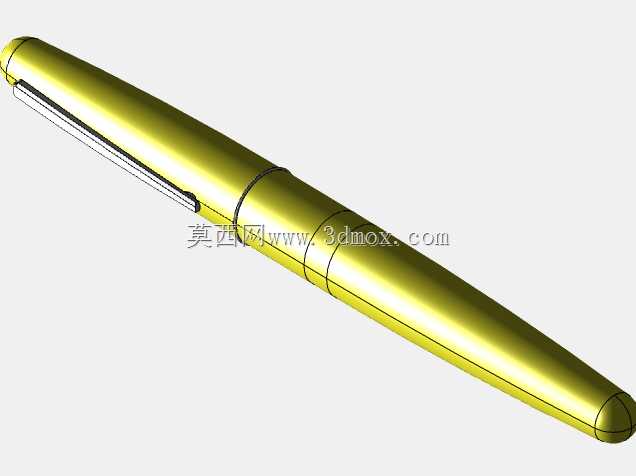

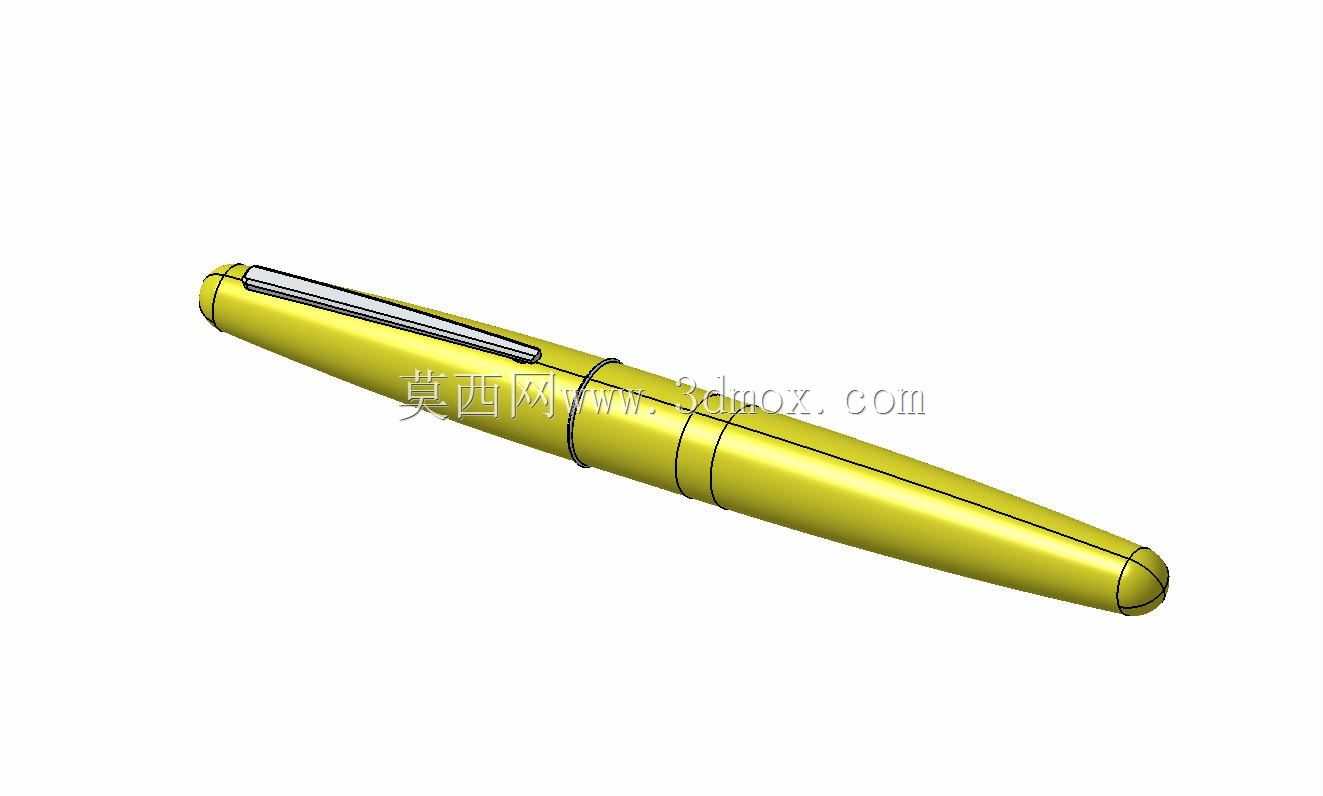

经典款金属钢笔外观结构三维设计

　　日常办公与文教场景中，钢笔作为经典书写工具，其结构设计的合理性直接影响握持手感、书写流畅度与长期使用可靠性，本次建模围绕经典流线型金属钢笔的完整装配结构展开，还原各部件的配合关系与外形特征。从实际使用场景出发，钢笔的核心功能是通过毛细结构引导墨水至笔尖，在纸面形成均匀连续的笔迹，同时需要兼顾日常携带的密封性，避免墨水渗漏污染随身物品，还要满足长时间握持的人体工学需求，降低书写过程中的手部疲劳。设计过程中首先确定笔身的整体轮廓，采用三段式经典结构，分别为笔帽、笔杆主体、笔尖总成段，整体外形做流线型收腰处理，笔身中段直径适配多数成年人的握持围度，笔尾做圆弧收边，避免放置时硌碰，也能减少跌落时的端部冲击损伤。

　　笔夹部分采用长条形弹性金属结构，安装于笔帽外侧，夹持间隙控制在适配常规笔记本封面、衬衫口袋的厚度范围，夹持面做圆弧过渡，避免夹取时划伤纸面或衣物面料，笔夹与笔帽的连接位置做嵌入式固定结构，保证长期反复夹持不会出现松脱移位。笔帽与笔杆的配合采用插拔式结构，配合段做合理的过盈量设计，既保证插拔时的阻尼感适中，不会因为轻微晃动自行脱落，又不会因为过盈量过大导致插拔费力，笔帽内部设置密封腔，当笔帽盖合时，笔尖总成完全处于密封空间内，减少墨水挥发干结，避免长期放置后笔尖不出墨的问题。笔杆内部为储墨结构安装腔，腔体内径适配常规标准墨囊或吸墨器的安装尺寸，腔壁厚度均匀，兼顾结构强度与整体重量控制，避免笔身过重导致长时间书写累手，

　　笔杆外表面做光滑圆弧过渡，没有突兀的棱角，握持区域的表面处理预留防滑纹理的设计空间，可根据实际生产需求做磨砂、滚花或覆层处理提升握持摩擦力。笔尖总成部分的外形做锥形收窄设计，从笔杆连接端逐步收窄至笔尖出墨缝位置，该段的锥度经过反复调整，保证书写时笔尖与纸面的接触角度符合多数人的书写习惯，视线不会被笔身遮挡，能够清晰看到笔尖的落笔位置。从安装边界来看，各部件的同轴度公差控制在合理范围，笔帽盖合后与笔杆的外表面齐平，没有错位台阶，整体外观流畅统一，笔夹的突出高度控制在不会额外增加过多收纳体积的范围，方便放入笔袋或公文包的笔槽内。在结构强度校核层面，笔身壁厚满足日常使用的抗摔落要求，1米高度自由跌落至硬质桌面时，笔身不会出现开裂变形，

　　笔帽与笔杆的配合结构不会损坏，笔夹的弹性变形量满足反复夹持千次不出现塑性变形的要求。针对不同使用场景的适配性，该结构可通过更换笔身表面处理工艺、调整笔夹装饰细节，衍生出商务款、学生款等不同定位的产品，内部储墨腔的通用尺寸设计，可兼容市面上多数标准规格的替换墨囊，降低用户的后期使用成本。建模过程中对各部件的分模线做了隐藏式设计，将合模位置设置在部件装配的贴合面处，保证产品外表面没有突兀的合模痕迹，提升外观质感，各活动部件的运动行程做了限位设计，比如笔夹的开合角度限制在弹性变形安全范围内，避免过度掰动导致断裂。
