木棍重复切割定位贴耳工装结构

在木作小件批量加工、手工DIY木料裁切、小型家具厂木棍备料的场景里，经常会遇到需要反复切割等长木棍段的需求，常规操作里工人要么靠钢尺反复测量标记，要么靠临时挡块定位，不仅效率低，多次测量的累积误差还会导致切出的棍段长度参差不齐，后续装配时需要二次修磨，浪费材料也拖慢生产节奏。这款贴耳切割定位结构，就是针对这类重复等长切割的痛点设计的辅助定位工装，整体采用分体拼接式结构，不需要额外的紧固件，靠结构自身的卡槽配合就能完成组装，适配常见的手持切割机、小型台锯的导轨安装位，也可以直接卡在木工工作台的边沿使用。

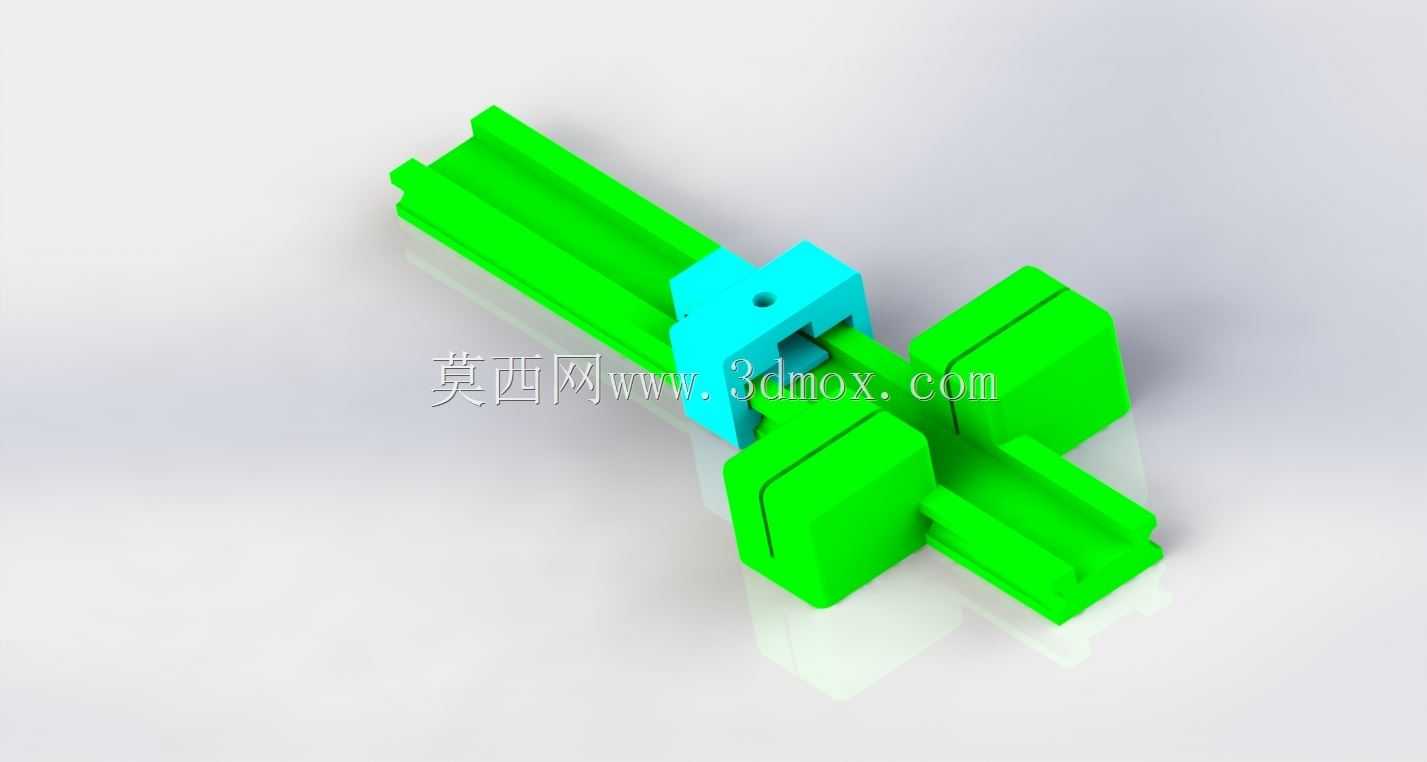

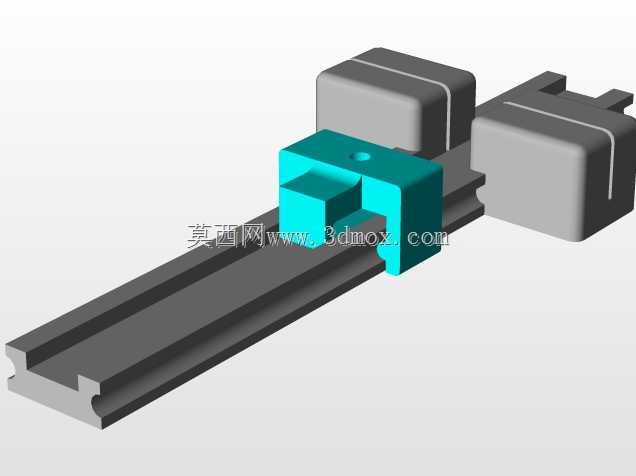

从功能特性上看，结构分为滑动导轨段、定位挡块、锁紧贴耳三个核心部分，两侧的绿色长导轨是带内槽的滑移结构，槽宽匹配常规台锯的靠山导轨尺寸，也可以根据实际使用的设备调整槽宽参数，导轨表面做了等距的浅刻度槽，不需要额外贴标尺就能快速粗调定位距离；中间的青色锁紧块是整个结构的核心锁紧部件，块体上开有与导轨截面完全匹配的贯通槽，套在导轨上可以自由滑动，块体侧面的锁紧贴耳结构，不需要额外的扳手工具，手动扳动贴耳就能靠楔形面的挤压力把锁紧块牢牢固定在导轨的任意位置，贴耳的接触面做了防滑齿纹，锁紧后不会因为切割时的振动出现滑移，保证定位尺寸的稳定性。两端的绿色方块结构是可替换的定位挡头，挡头的工作面做了加厚处理，长期抵靠木棍端面也不会出现磨损凹陷，挡头和锁紧块之间采用快拆卡槽连接，磨损后可以单独更换挡头，不需要更换整个工装主体，降低长期使用的耗材成本。

设计思路上完全围绕现场使用的便利性展开，没有多余的装饰结构，所有棱角都做了R2的圆角处理，避免操作时划伤工人手部；整体结构的壁厚做了等厚设计，不管是采用3D打印制作小批量试用件，还是采用注塑工艺批量生产，都能保证成型时的收缩率均匀，不会出现翘曲变形影响装配精度。外形尺寸方面，单根导轨的有效滑移长度为300mm，可以满足大部分短木棍段的切割定位需求，如果需要更长的定位距离，可以将两根导轨通过端部的拼接卡槽对接，拓展定位长度到600mm，适配更长料段的切割需求；安装边界上，导轨的内槽宽度设计为20mm，槽深12mm，适配市面上绝大多数小型台锯的靠山导轨规格，也可以通过加装垫片的方式适配更窄的导轨，不需要对原有设备做任何改装，直接卡装就能使用。

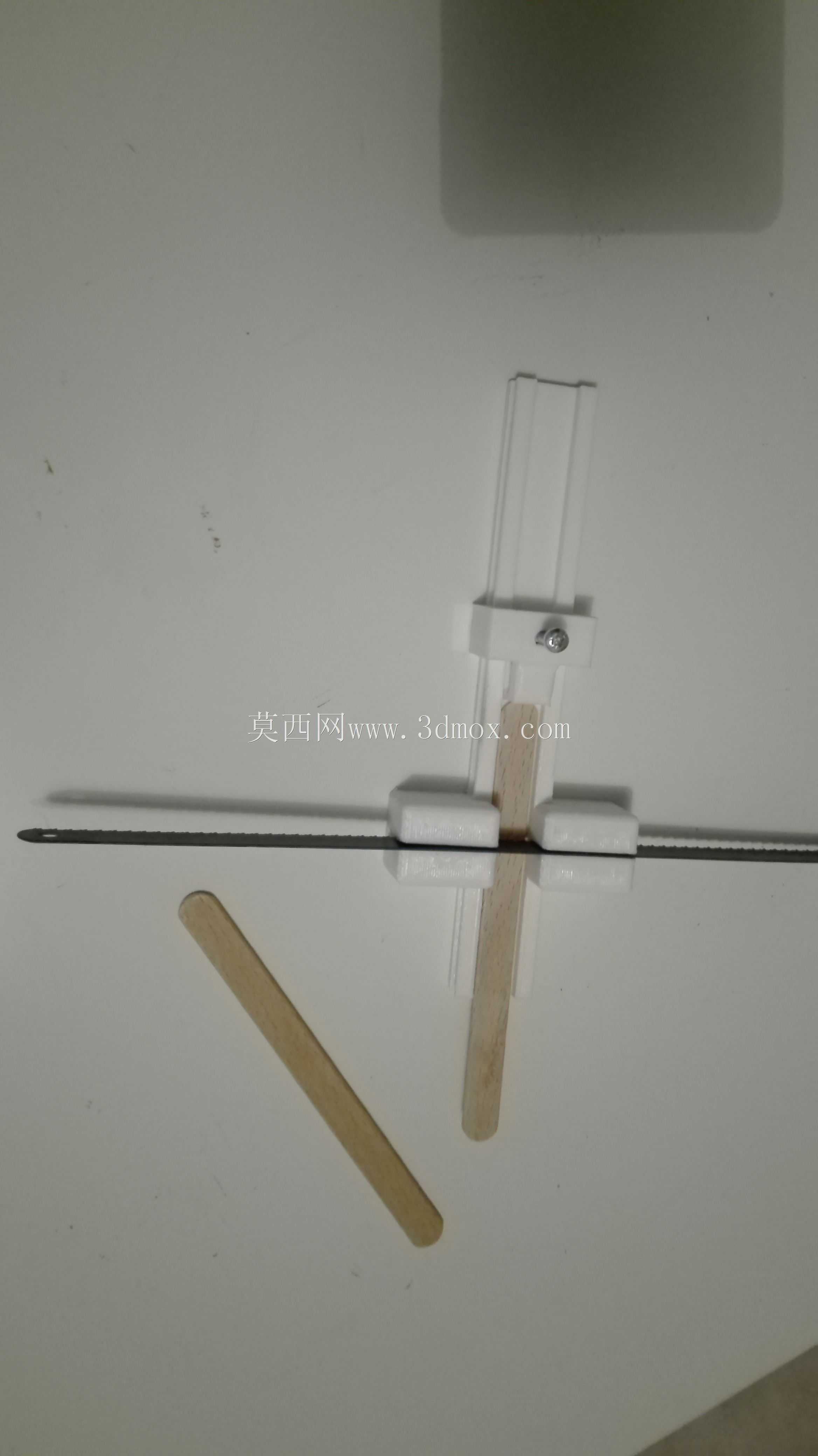

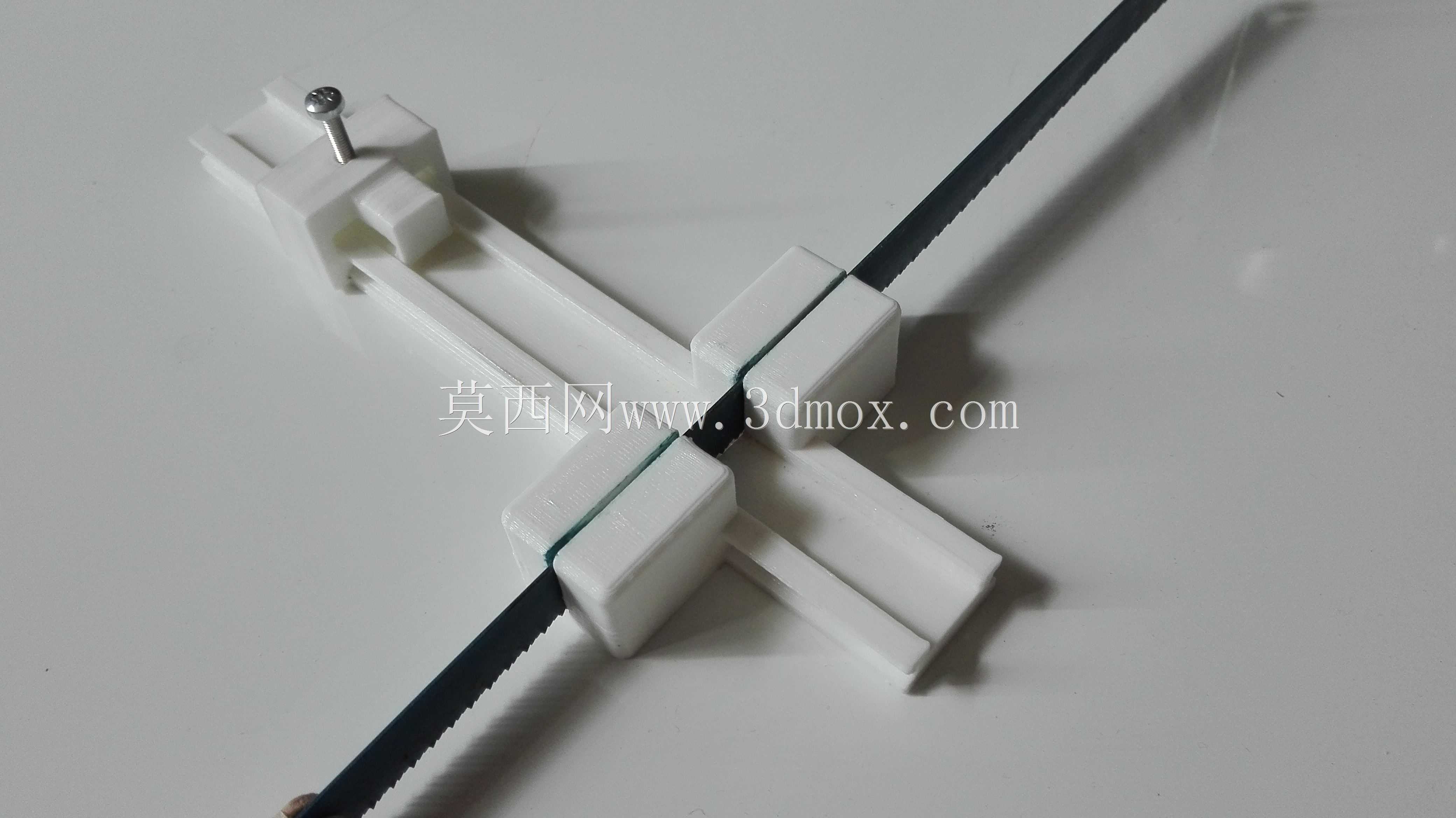

实际使用时，先根据需要切割的木棍长度，滑动中间的锁紧块到对应刻度位置，扳动贴耳完成锁紧，将待切割的木棍一端抵紧在定位挡头的工作面上，另一端推送至锯片位置完成切割，全程不需要反复测量标记，每一段切割的长度误差可以控制在0.2mm以内，相比传统的测量标记方式，切割效率可以提升60%以上，尤其适合小批量多批次的木棍切割作业，比如拖把杆加工、木榫料备料、手工模型木料裁切等场景。结构上没有易损的弹性部件，所有配合面都是刚性接触，长期使用的维护成本极低，哪怕是没有机械操作经验的新手，也能快速上手使用，不需要复杂的调试步骤。针对切割时产生的木屑问题，导轨槽的底部做了间隔50mm的排屑缺口，木屑不会卡在槽内影响锁紧块的滑动顺畅度，作业后只需要用毛刷轻扫就能清理干净，不需要拆解工装做深度清理。
