耳饰加工用半自动耳针压合装配设备

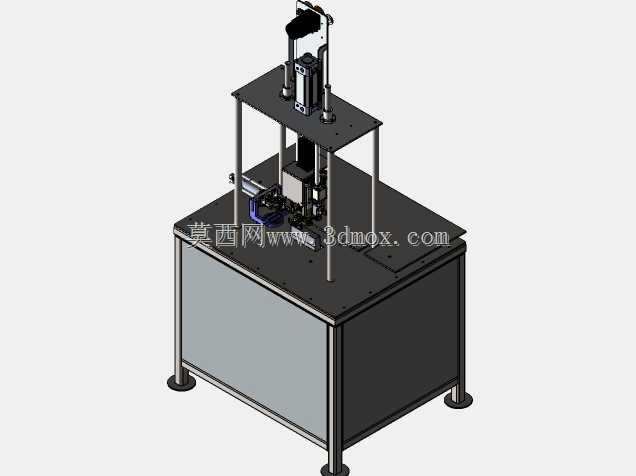

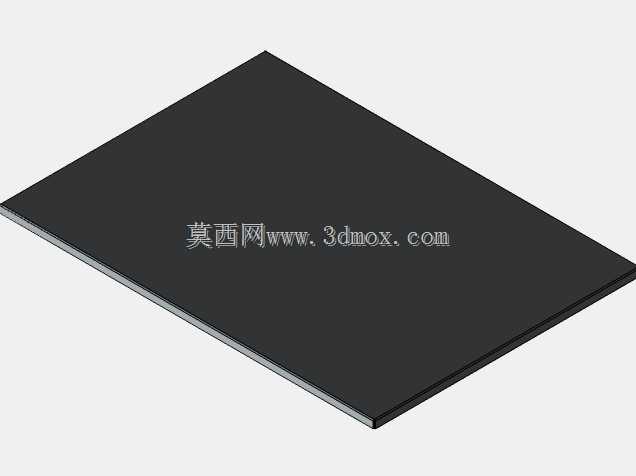

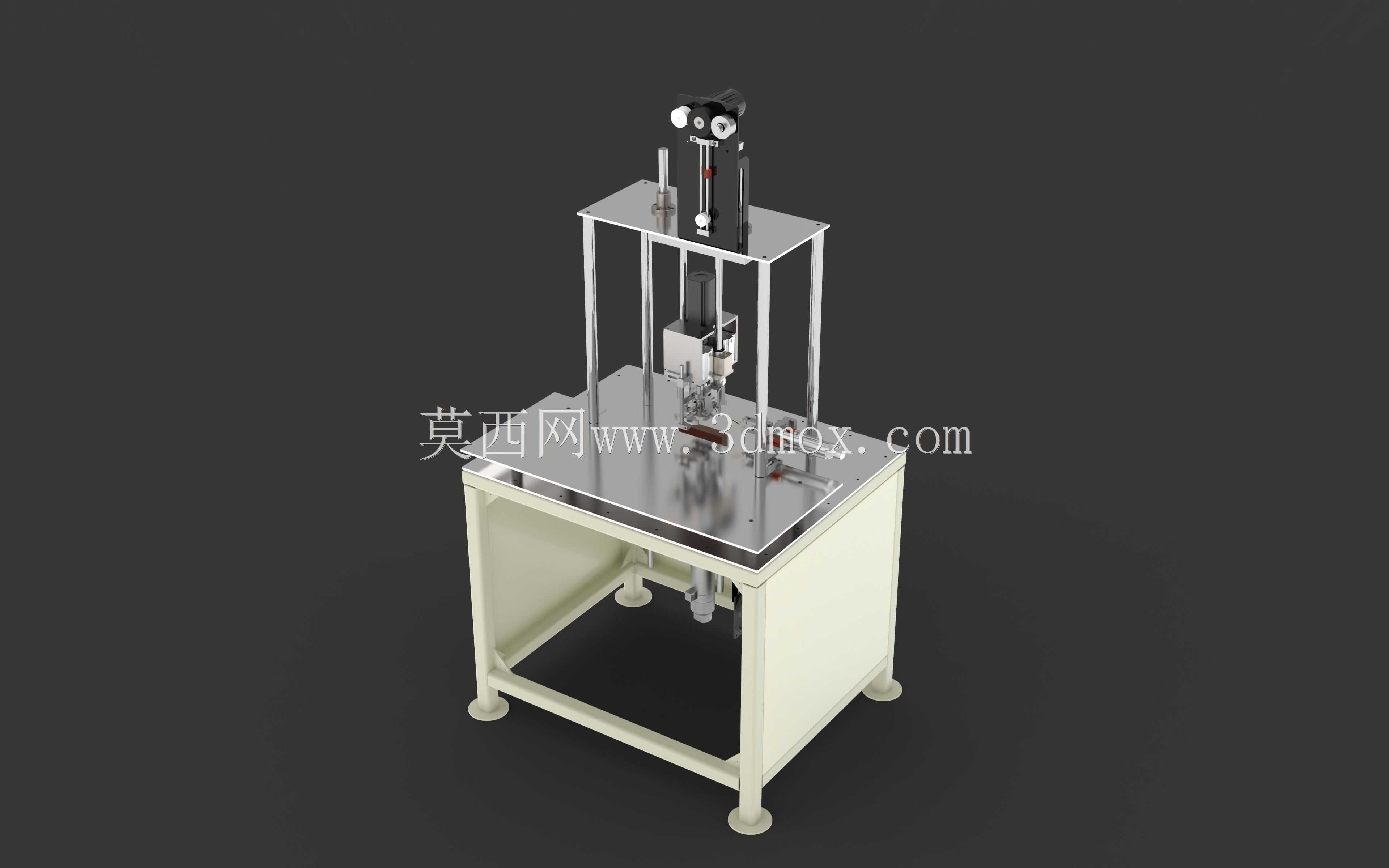

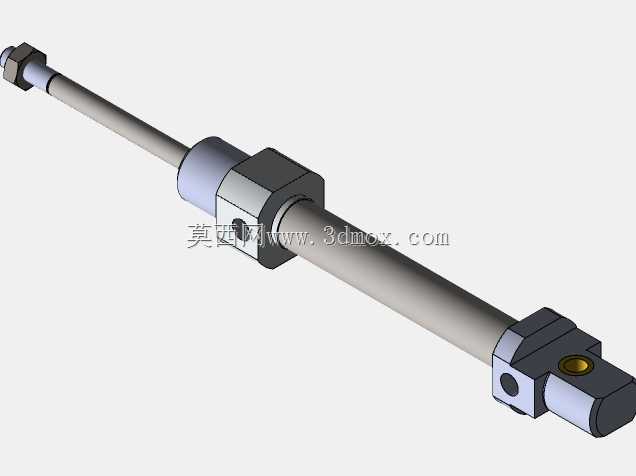

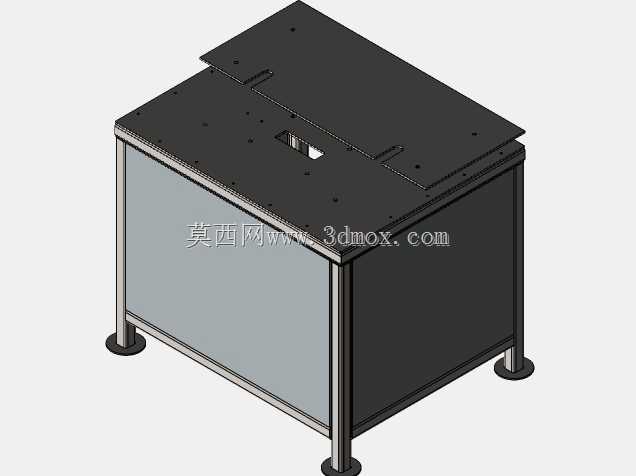

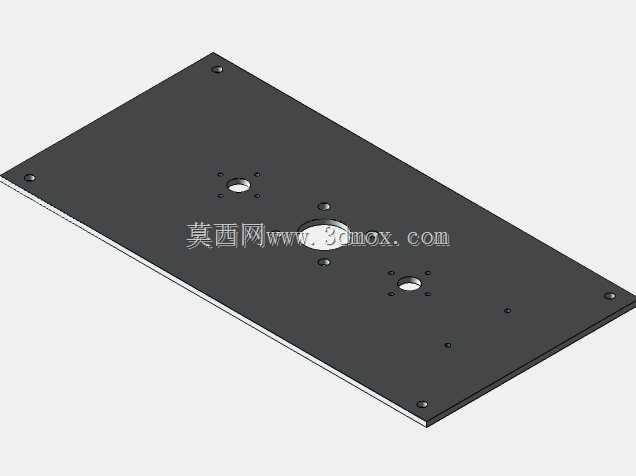

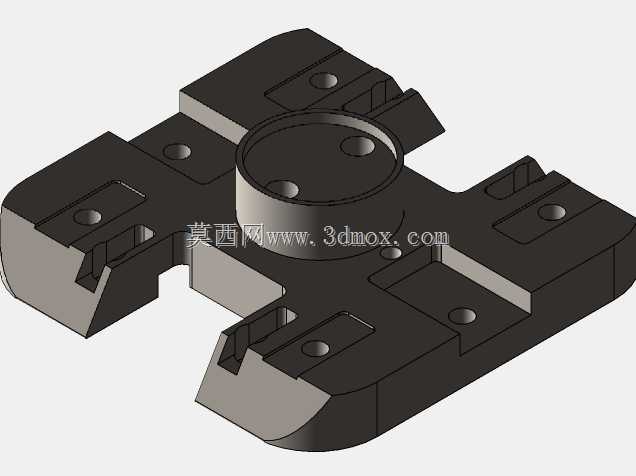

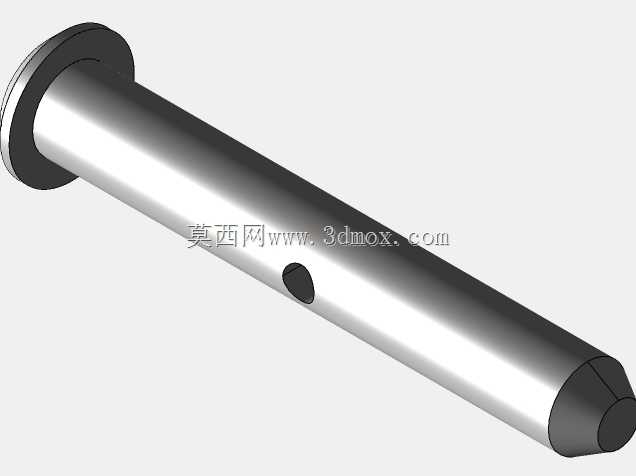

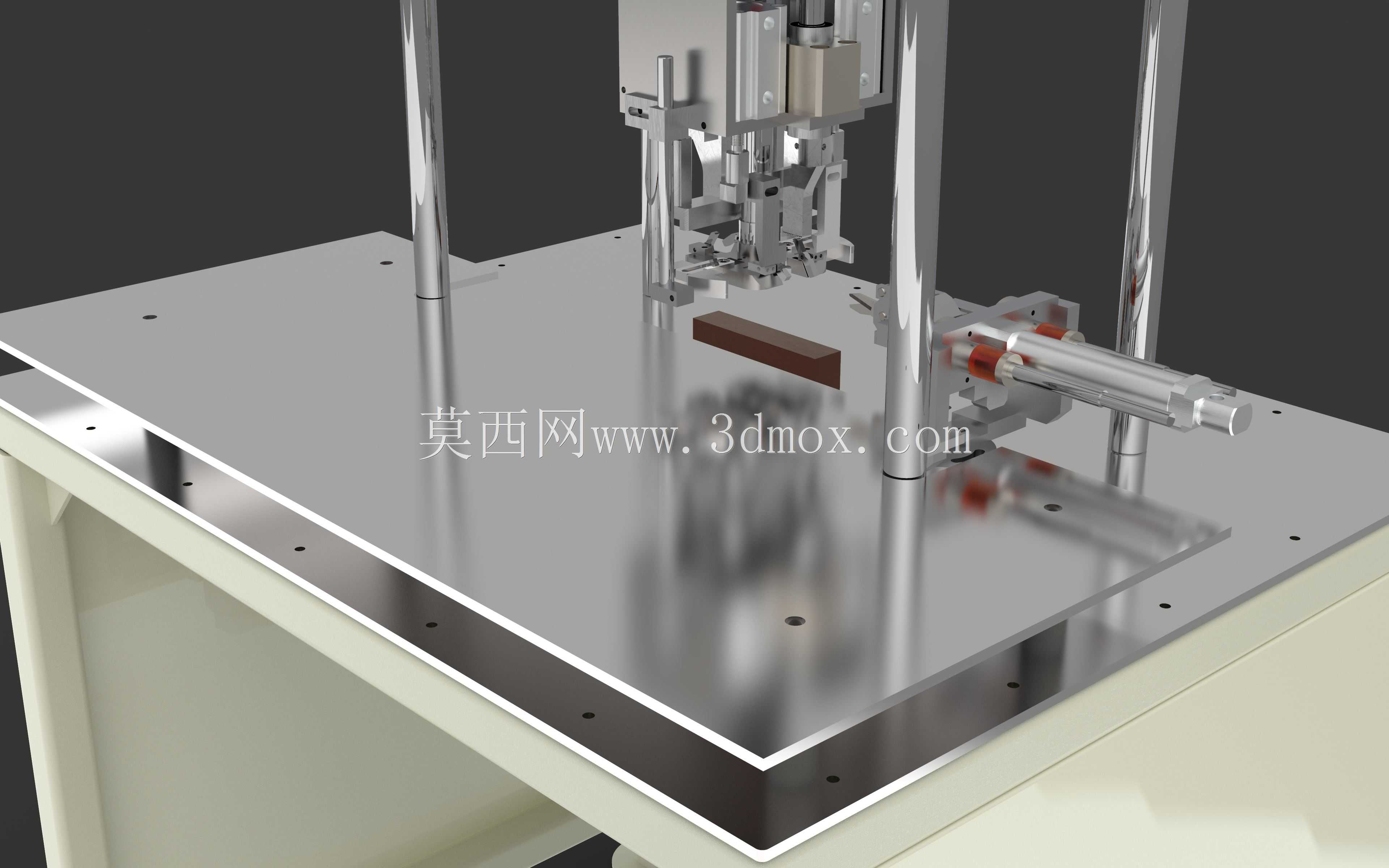

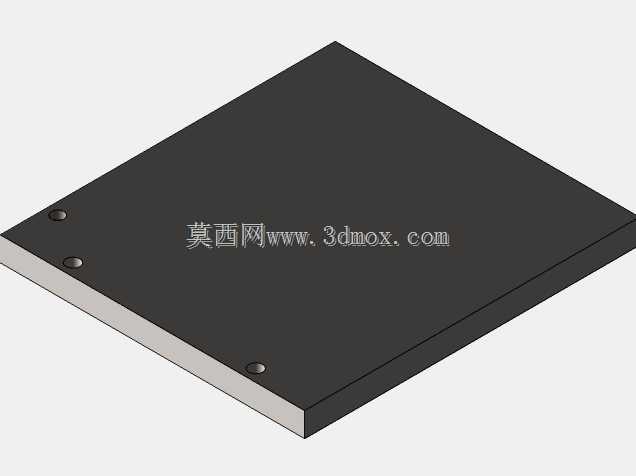

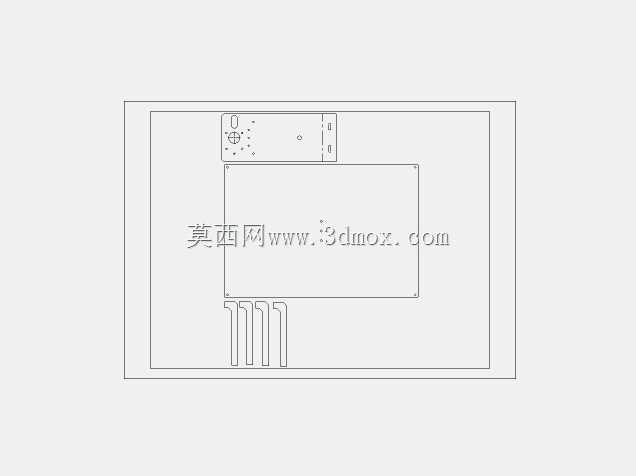

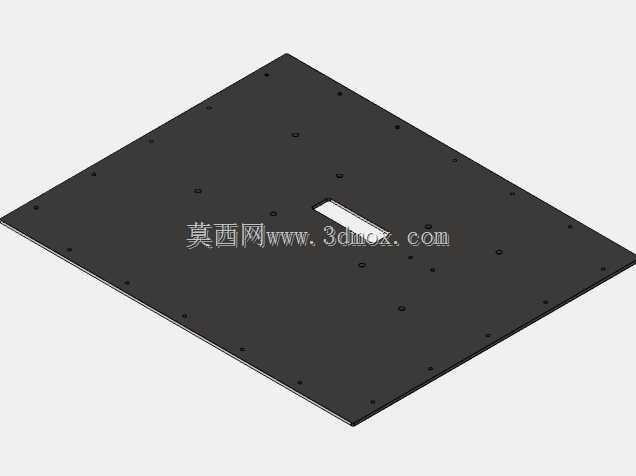

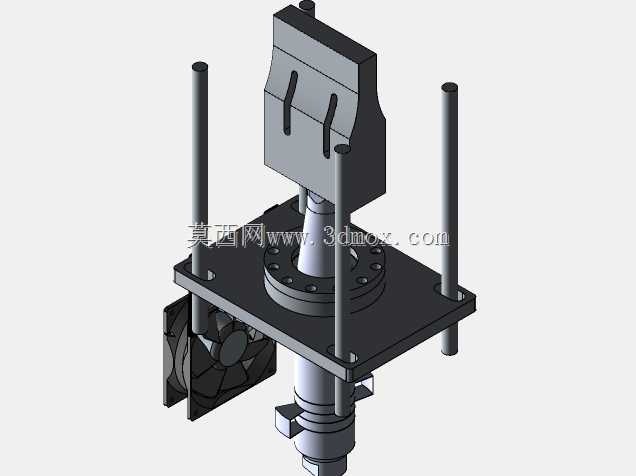

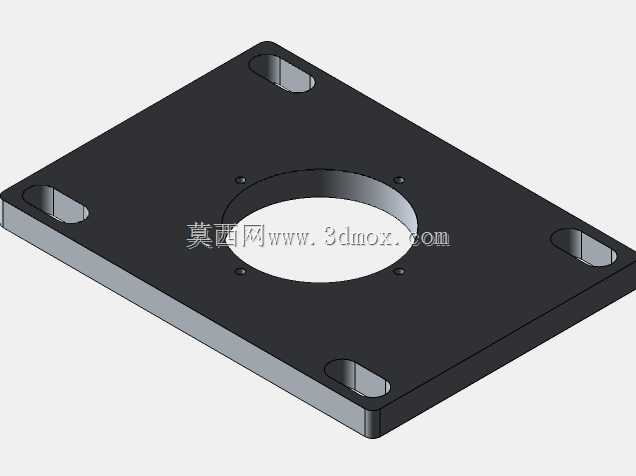

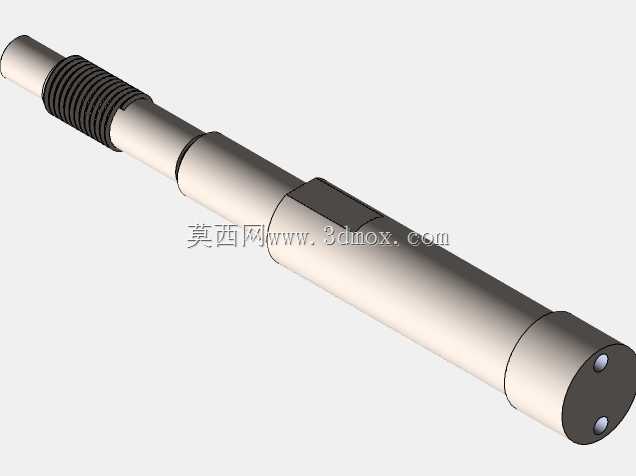

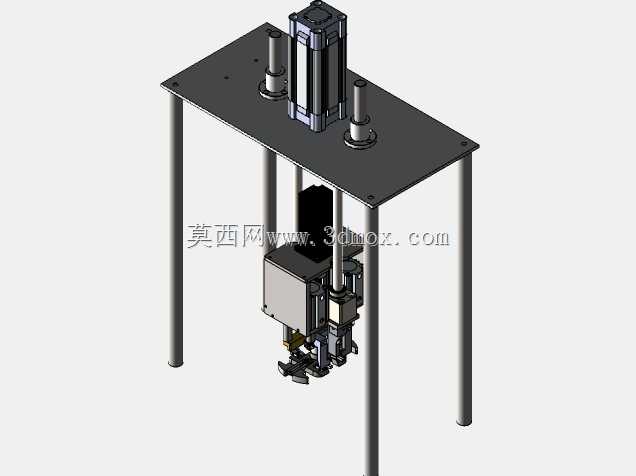

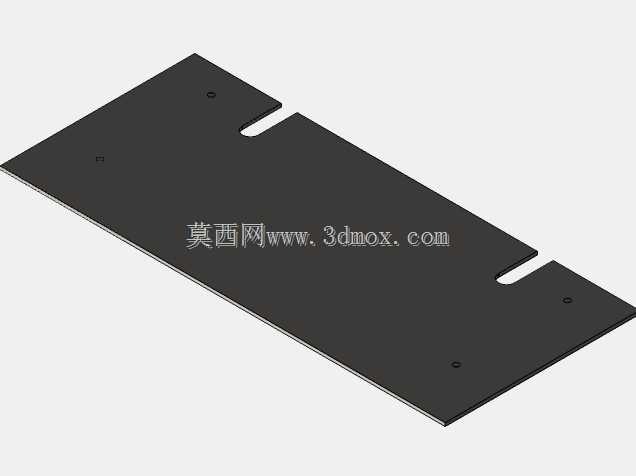

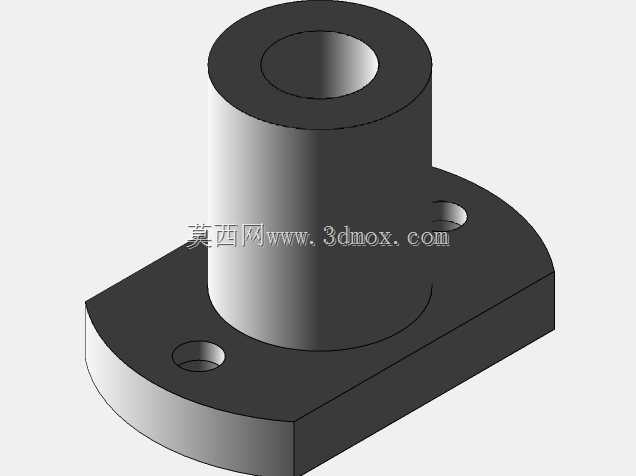

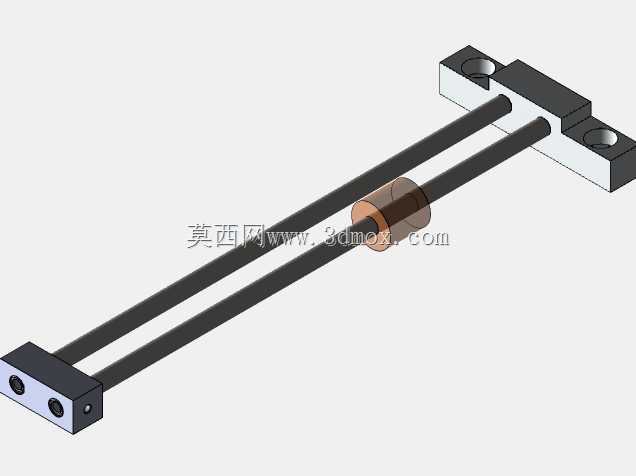

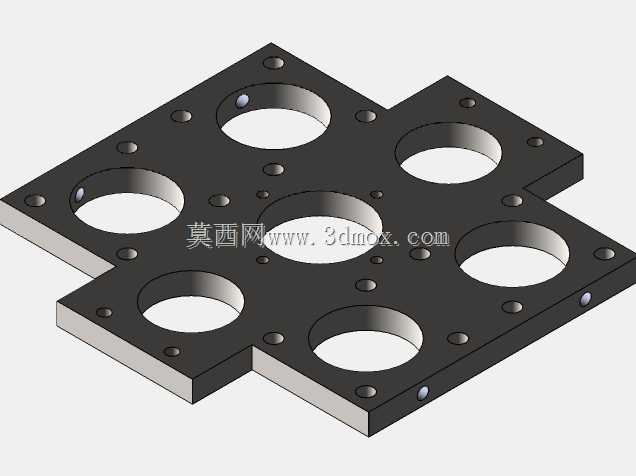

　　在中小批量首饰加工生产场景里，耳饰类产品的耳针与饰件基体装配环节，长期存在人工对位精度差、压合力度不稳定导致的次品率偏高问题，这款半自动耳环机正是针对该工序痛点开发的专用作业设备，可覆盖多数常规耳钉、耳坠类产品的耳针压装工序，适配铜、银、合金等多种常见首饰加工基材的装配需求。设备采用立式框架承载结构，底部为带储物腔体的落地式柜体，柜体上表面为经磨削处理的不锈钢工作台面，台面预留多组标准安装孔位，可根据不同款式耳饰的工装需求快速更换定位夹具，无需对台面进行二次钻孔加工，适配小批量多款式的柔性生产需求。上部执行机构采用双导柱垂直导向结构，垂直压合单元搭配水平侧推定位组件，垂直方向的压合行程可通过调节限位块位置在0-50mm范围内调整，

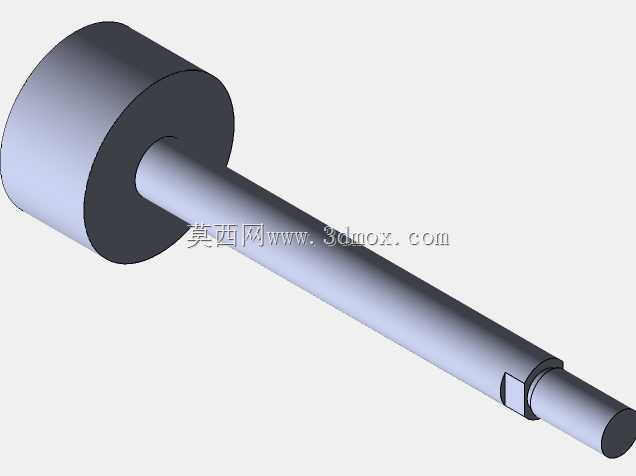

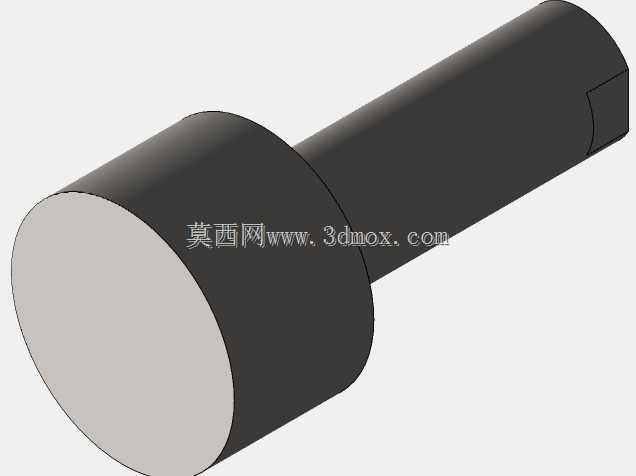

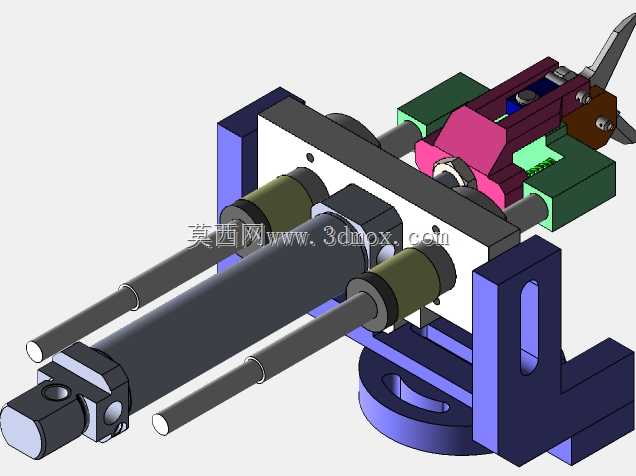

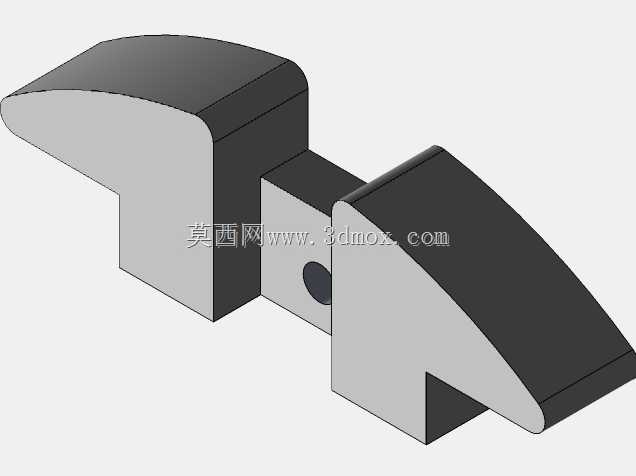

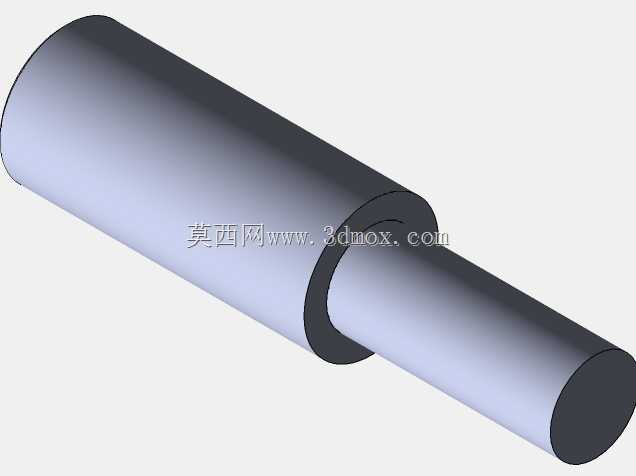

　　适配不同高度尺寸的耳饰基体装夹需求，压合端预留标准夹具接口，可更换不同规格的压头，匹配不同直径耳针的压装受力要求，避免压合过程中对耳饰表面造成压痕损伤。水平侧推机构负责耳针的自动送料对位，可将预置在料槽内的耳针精准推送至基体的装配孔位，对位重复精度可控制在0.02mm以内，减少人工对位的操作误差。设备的操作逻辑设计充分考虑首饰加工车间操作人员的使用习惯，采用脚踏开关触发压合动作，操作人员仅需完成耳饰基体在定位夹具上的摆放、耳针预置料槽补料两个动作，即可触发设备自动完成对位、压合、复位的全流程作业，单工位作业效率较纯人工装配提升60%以上，同时压合力度可通过调压阀在50-300N区间内无级调节，针对不同材质的耳饰基体匹配对应的压合力，

　　避免力度过大导致基体变形、或是力度不足导致耳针脱落的问题。从安装边界来看，设备整体占地尺寸约为600mm*500mm，工作台面高度为850mm，符合人工站立作业的人体工程学高度要求，无需额外搭建安装基础，放置在常规车间工作台面或是地面即可投入使用，气源接口采用标准快插接头，接入0.5-0.7MPa的常规工厂压缩空气即可驱动，无需额外配置液压站等复杂动力单元，日常维护仅需定期对导柱加注润滑脂、清理台面残留的金属碎屑即可，维护成本极低。在结构设计过程中，所有与操作人员接触的边缘位置均做了R3以上的圆角处理，避免尖锐边角划伤操作人员，压合区域设置有透明防护挡板，可防止压合过程中细小金属碎屑飞溅伤人，

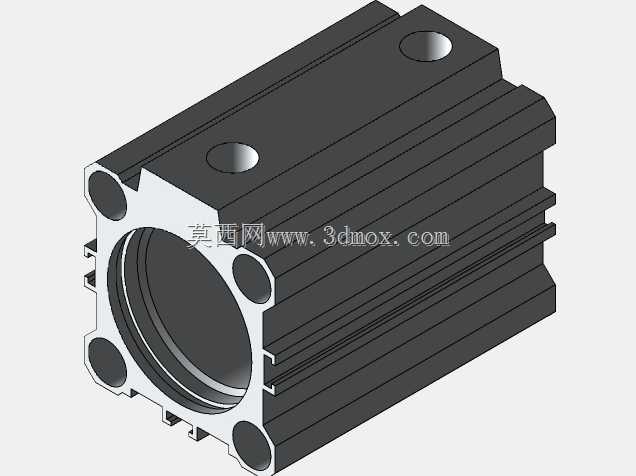

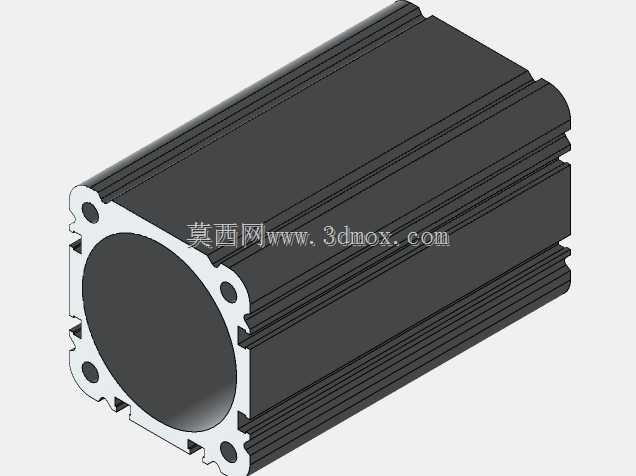

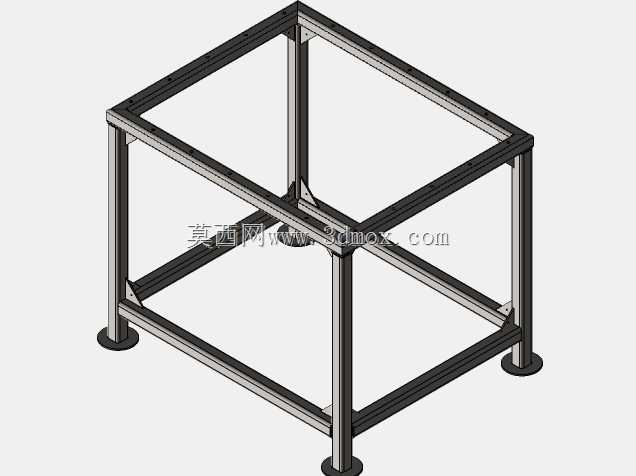

　　同时不影响操作人员观察压合过程的对位状态。设备的机架部分采用标准铝型材与不锈钢板材拼接而成，兼顾结构刚性与轻量化需求，整体重量控制在80kg以内，可根据车间产线调整需求轻松移位，不需要借助吊装设备。针对首饰加工车间多粉尘、多金属碎屑的环境特点，设备的所有直线运动部件均配备有防尘折布，可阻挡金属碎屑进入导轨、气缸等运动部件内部，延长核心部件的使用寿命，电气控制元件集中安装在底部柜体的密封电控仓内，避免粉尘进入导致的接触不良问题。这款设备没有采用全自动送料的复杂结构，核心是平衡小批量生产的换型效率与设备成本，相比全自动耳针装配设备，它的夹具换型时间可控制在10分钟以内，非常适合日均生产款式超过5种的中小首饰加工工坊使用，既解决了纯人工装配的精度与效率问题，又避免了全自动设备换型繁琐、投入成本过高的问题，在耳饰加工的装配工序中具备极强的实用适配性。
